Installer des panneaux photovoltaïques sur une charpente ancienne ne consiste pas à vérifier que quelques modules tiennent sur les tuiles. Le projet ajoute du poids, modifie l’action du vent, crée de nouveaux points de fixation et intervient dans une couverture qui a déjà travaillé. La charpente doit reprendre l’ensemble de ces efforts jusqu’aux murs, tandis que l’étanchéité doit rester réparable pendant toute la durée de l’installation.
Une maison ancienne peut parfaitement recevoir du photovoltaïque si son état, sa géométrie et ses assemblages sont connus. À l’inverse, des bois visuellement massifs ne garantissent rien : attaques biologiques près des appuis, pannes fléchies, contreventement incomplet ou transformations des combles peuvent réduire les marges. L’objectif du diagnostic n’est pas de surdimensionner le chantier, mais d’éviter que les rails ne deviennent le renfort improvisé d’une toiture déjà fragilisée.
Définir précisément le système envisagé
Commencez par demander le nombre de modules, leurs dimensions, leur masse, la position des rails et le type de pose. Une installation en surimposition conserve la couverture sous les panneaux ; une intégration modifie davantage le plan d’étanchéité. Le poids des modules n’est qu’une partie des charges : rails, crochets, câbles, coffrets et chemins techniques s’ajoutent.
Le plan doit montrer les zones de rive, les angles, le faîtage, les pénétrations et les accès de maintenance. Le vent exerce des efforts d’arrachement souvent plus sévères aux bords du champ. Une répartition régulière à l’œil ne constitue donc pas un plan de fixation. Les prescriptions du fabricant, l’exposition du bâtiment et le support réel déterminent l’espacement.
Surimposition ou intégration au bâti
La surimposition facilite généralement la ventilation arrière des modules et limite la transformation de la couverture, mais elle exige des crochets correctement ancrés dans la structure. L’intégration peut remplacer une partie des éléments de couverture et demande une conception particulièrement rigoureuse des abergements. Dans les deux cas, le système doit évacuer l’eau sans la détourner vers les points de fixation.
Un plan de calepinage n’est pas une note de structure
Le dessin commercial situe les panneaux ; il ne démontre pas la capacité des chevrons, pannes, fermes et appuis. Demandez quels éléments ont été mesurés et selon quelles hypothèses. Un calcul basé sur une section supposée ou sur un entraxe moyen peut être invalidé par une trémie, une panne aboutée ou une zone ancienne réparée.

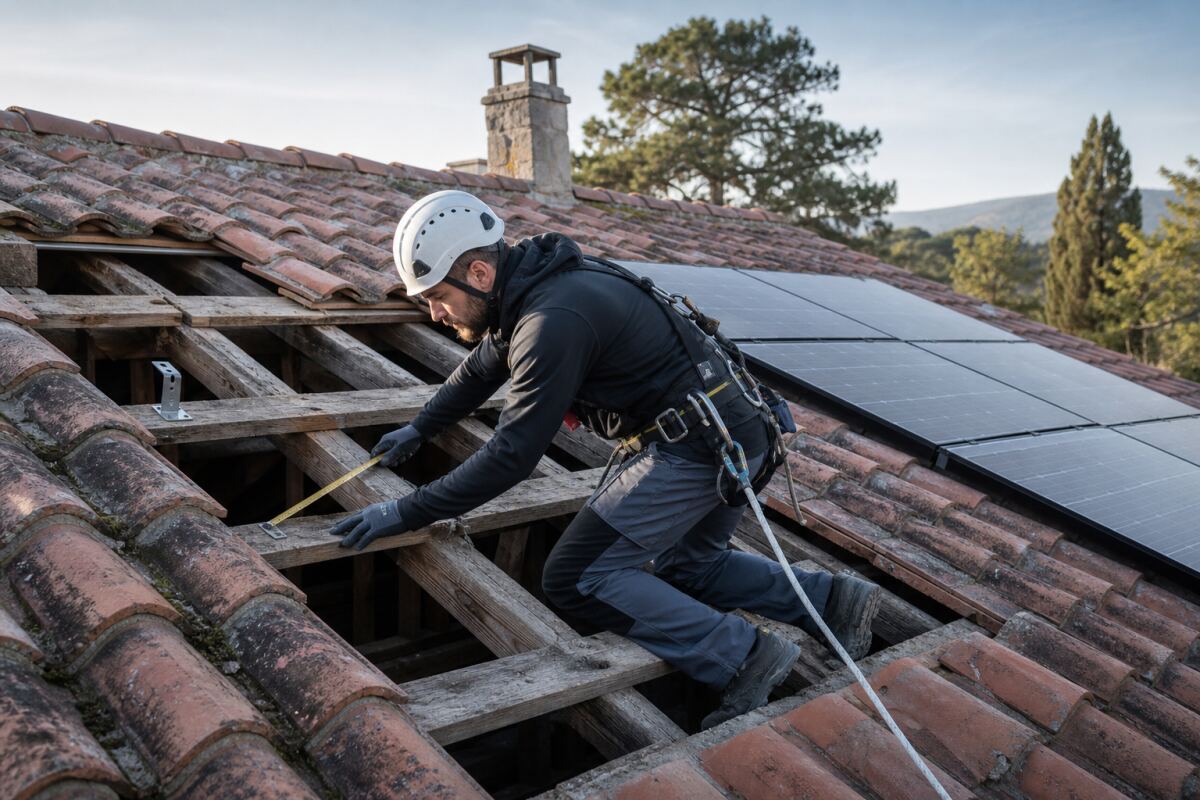

Faire l’état des lieux de la charpente
Inspectez les pièces accessibles sur toute la zone du champ et sur le chemin des charges. Relevez sections, portées, entraxes, flèches et nature des assemblages. Cherchez des fentes traversantes, des écrasements, des connecteurs corrodés, des bois humides ou des traces d’insectes. Les extrémités engagées dans les murs méritent une attention spécifique car elles sont souvent moins ventilées.
La géométrie de la toiture compte aussi pour la pose. Une couverture ondulée par des pannes déformées contraint les rails et complique les jeux nécessaires aux tuiles. Avant d’ajouter les modules, il peut être pertinent de traiter une panne de charpente fléchie ou de reprendre localement le support, plutôt que de compenser avec des cales non prévues.
Identifier les modifications anciennes
Une chambre aménagée, un plafond suspendu ou un conduit condamné peuvent cacher des pièces coupées. Demandez les factures et plans de travaux, puis comparez-les à l’existant. Une ferme traditionnelle dont un entrait a été entaillé pour créer un passage n’a plus le comportement supposé par son schéma initial. Les renforts apparents doivent être documentés, pas simplement considérés comme rassurants.
Calculer les charges et leurs combinaisons
Le bureau d’études considère le poids permanent de l’installation, mais aussi neige, vent, entretien et charges existantes. Les modules peuvent modifier la répartition de la neige et créer des accumulations locales. Leur prise au vent dépend de la hauteur, de la pente, du relief et de la position dans le versant. Le calcul vérifie pièces et assemblages, puis la stabilité globale.
La toiture ancienne n’a pas nécessairement été dimensionnée avec les référentiels actuels, mais cela n’impose pas automatiquement son remplacement. L’étude s’appuie sur les caractéristiques mesurées et l’état du matériau. Elle peut proposer une zone de pose limitée, un espacement différent des crochets ou un renfort ciblé. Ces décisions doivent être prises avant la commande définitive du champ.
Pourquoi le poids au mètre carré ne suffit pas
Une valeur moyenne dilue les efforts. Les crochets transmettent en réalité des charges ponctuelles aux chevrons ou aux pannes, avec des composantes verticales et d’arrachement. Si un rail franchit plusieurs supports, sa rigidité redistribue l’effort selon le système. Il faut donc connaître les points d’ancrage, la distance au bord des bois et les fixations prévues.
Ne pas oublier la couverture existante
Les tuiles ont leur propre poids et peuvent être saturées d’eau ou chargées de mousse. Une ancienne surtoiture, des plaques sous tuiles ou des doublages ajoutent parfois des masses non visibles depuis l’extérieur. Le relevé du complexe évite de calculer sur une composition théorique. S’il existe une infiltration, réparez-la et vérifiez le bois avant toute installation.
Concevoir les fixations sans fragiliser les bois
Les crochets ou pattes doivent atteindre l’élément porteur indiqué par le système. Une vis dans le liteau ne remplace pas un ancrage structurel. Respectez diamètre, longueur, nombre, entraxes et distances aux rives. Le bois fissuré, l’aubier dégradé ou une section entaillée peuvent imposer un déplacement du point de fixation ou une reprise.
La tuile ne doit pas être mise en contrainte par le crochet. Une découpe propre peut être nécessaire selon le modèle, mais elle ne doit ni supprimer l’emboîtement ni créer un point d’entrée d’eau. Les rails restent alignés sans forcer la couverture. Les détails de pose et de prévention sont rappelés dans le vrai/faux de PréventionBTP consacré à la pose de panneaux photovoltaïques.
Corrosion et couples de métaux
Les rails, vis, crochets et éléments de couverture peuvent être constitués de métaux différents. En ambiance humide, certains contacts accélèrent la corrosion galvanique. Utilisez les accessoires du système et les séparations prescrites. Une fixation extérieure doit conserver ses performances pendant des décennies ; une vis générique choisie seulement pour sa longueur est insuffisante.
Préserver l’étanchéité et la ventilation
Avant la pose, remplacez les tuiles cassées et contrôlez faîtages, rives, solins et écran sous-toiture. Les déplacements répétés des opérateurs peuvent casser des éléments sans trace immédiate à l’intérieur. Organisez les cheminements et protégez les zones fragiles. L’AQC propose une fiche d’entretien des installations photovoltaïques en toiture qui insiste sur la surveillance de l’étanchéité, des fixations et des composants.
La lame d’air sous les modules participe à leur refroidissement. Elle ne doit pas être obstruée par des câbles en vrac, des feuilles ou des protections improvisées. La ventilation de la couverture elle-même demeure nécessaire. Les câbles sont maintenus hors des zones d’eau et ne frottent pas sur les tuiles ou les arêtes métalliques.
Traiter chaque pénétration comme un point singulier
Le passage des câbles doit utiliser un accessoire conçu pour la couverture et raccordé à l’écran lorsque celui-ci existe. Un cordon de mastic autour d’un trou n’est pas un abergement durable. Prévoyez le trajet jusqu’à l’onduleur sans percer au hasard pare-vapeur, isolant ou pièce de charpente. Chaque traversée est repérée dans le dossier de fin de travaux.
Préparer un chantier sûr et contrôlable
Le photovoltaïque cumule travail en hauteur, manutention de grands panneaux et risque électrique. La préparation prévoit accès, échafaudage ou protection collective, stockage, levage, météo et consignation. Le guide de PréventionBTP sur la préparation d’un chantier de pose photovoltaïque aide à structurer cette phase.
Une protection contre la chute ne doit pas être fixée sur une pièce non vérifiée. De même, le stockage temporaire de palettes de modules ou de tuiles est intégré au plan de chantier. Les charges sont réparties sur des zones validées. Si la charpente doit être renforcée, cette intervention est terminée et réceptionnée avant l’arrivée de l’équipe solaire.
Coordonner couvreur, électricien et charpentier
Le partage des responsabilités doit être écrit. Qui ouvre et referme la couverture ? Qui valide les ancrages ? Qui contrôle les câbles et la mise à la terre ? Un projet morcelé peut laisser une interface sans responsable. Une réunion courte avant pose, avec plan et détails, évite les adaptations improvisées sur le toit.
Le devis identifie le système complet, les références des modules, rails, crochets, onduleurs et protections. Il précise la surface, la puissance, le calepinage, le mode d’ancrage et les travaux de couverture. Le diagnostic de charpente et les éventuels renforts apparaissent distinctement. Les hypothèses non vérifiées sont listées.
Vérifiez également assurances, qualification pertinente, gestion des démarches, monitoring et conditions de maintenance. Une estimation de production ne remplace pas une étude d’ombrage ni un dimensionnement électrique. Méfiez-vous d’une offre signée avant toute visite technique ou qui promet que « la charpente supporte forcément » parce que l’installation est légère.
- fixation « universelle » sans référence ni support identifié ;
- étanchéité garantie uniquement par du mastic ;
- absence de plan de calepinage et de cheminement des câbles ;
- aucune mention de la couverture cassée pendant la pose ;
- renfort de charpente chiffré sans note ni détail ;
- maintenance impossible sans déposer plusieurs modules.
Vérifier le projet électrique autant que le toit
Les panneaux produisent une tension dès qu’ils sont éclairés. Le cheminement en courant continu doit être court, protégé et identifiable. Les connecteurs restent compatibles entre eux et sont assemblés avec les outils prescrits ; mélanger des connecteurs d’apparence proche peut créer un échauffement. Les câbles ne reposent ni dans l’eau ni sur une arête et sont maintenus pour résister au vent, à la chaleur et aux petits animaux.
L’onduleur s’installe dans un emplacement ventilé, accessible et conforme à sa notice, sans être enfermé au fond d’un comble chaud. Les protections, la mise à la terre, les coupures et la signalisation sont prévues sur le schéma. Le passage dans les volumes habités respecte la réaction au feu et l’étanchéité à l’air. Cette partie doit être réalisée et contrôlée par un professionnel compétent, indépendamment de la qualité mécanique des crochets.
Anticiper les interventions des secours
Les organes de coupure et les cheminements sont clairement repérés. Le plan remis au propriétaire indique la position des modules, coffrets, onduleurs et câbles qui restent sous tension au soleil. Une signalétique lisible évite qu’un intervenant perce une gaine cachée. Les accès en toiture et autour de l’installation demeurent compatibles avec les opérations de secours et d’entretien.
Évaluer l’ombre, la production et l’usage réel
Une installation techniquement solide peut rester économiquement médiocre si le champ est ombragé ou mal adapté aux consommations. L’étude tient compte des arbres, cheminées, bâtiments voisins et masques saisonniers. Elle distingue énergie annuelle, puissance instantanée et autoconsommation. Les promesses basées uniquement sur la puissance nominale des modules ne décrivent ni les pertes ni les heures auxquelles le logement consomme.
Comparez plusieurs scénarios : champ plus petit sans ombre, gestion d’un chauffe-eau, stockage éventuel ou vente du surplus. Une batterie n’est pas automatiquement rentable et ajoute coût, rendement, maintenance et contraintes d’emplacement. Les hypothèses de prix de l’électricité, d’évolution de consommation et de dégradation des modules doivent être explicites, afin que le choix reste compréhensible après la signature.
Prévoir l’évolution de la maison
Une pompe à chaleur, un véhicule électrique ou une extension peuvent changer le profil de consommation, mais leurs besoins ne justifient pas de surcharger aujourd’hui une toiture fragile. Le projet énergétique se coordonne avec le diagnostic structurel. Si une réfection de couverture est proche, il est souvent plus cohérent de la réaliser avant les panneaux pour éviter une dépose coûteuse quelques années plus tard.
Assurer et documenter l’installation
Avant travaux, informez l’assureur du projet et vérifiez les garanties des entreprises. Les attestations doivent couvrir les activités réellement réalisées : couverture, photovoltaïque, électricité et, le cas échéant, renforcement de charpente. Conservez devis signé, factures, étude, plans, fiches techniques, procès-verbaux et photographies. Un simple dossier commercial ne suffit pas pour expliquer une fixation lors d’un sinistre.
La réception mentionne les réserves et fixe un délai de correction. Vérifiez que les accès à l’entretien de la couverture restent possibles et que la dépose d’un module n’exige pas de casser des tuiles. Le suivi des premières semaines permet de comparer la production annoncée aux données du monitoring. Une alerte récurrente ou une coupure ne doit pas être neutralisée sans diagnostic.
Que contrôler après une tempête ou un incendie voisin
Après un épisode violent, observez depuis le sol les modules déplacés, rails déformés, câbles pendants et tuiles manquantes. Ne montez pas et ne touchez pas un élément électrique endommagé. Faites contrôler la structure, les ancrages et l’isolement avant remise en service. Après une intervention de couverture, vérifiez que tous les connecteurs et mises à la terre ont été rétablis.
Traiter les réparations futures dès la conception
La durée de vie des composants n’est pas identique. L’onduleur, la couverture, les joints et les modules peuvent nécessiter des interventions à des dates différentes. Un calepinage professionnel ménage l’accès aux fenêtres, souches, rives et noues. Il évite de couvrir une zone déjà fragile ou une réparation récente impossible à surveiller.
Si une infiltration apparaît, ne concluez pas automatiquement que le panneau l’a causée : l’eau peut entrer plus haut et cheminer sous les tuiles. La méthode expliquée dans le guide sur l’infiltration de toiture aide à préserver les indices avant démontage. Le contrat doit préciser qui dépose et repose les modules lorsqu’un couvreur doit accéder au support, afin d’éviter que chacun renvoie la responsabilité à l’autre.
Réceptionner avant la mise en service
Contrôlez visuellement l’alignement, la fixation des câbles, les traversées, les tuiles et les accès. Les rails ne doivent pas appuyer sur la couverture. Photographiez les crochets avant la pose des modules lorsque cela est possible. Les numéros de série, schémas électriques, notices et plans sont remis avec les résultats des contrôles.
À l’intérieur, vérifiez qu’aucune nouvelle fissure, trace d’humidité ou déformation n’est apparue. Une inspection après les premières pluies et après un épisode venteux fournit un retour utile. Le suivi porte aussi sur les alertes de production : une baisse anormale peut révéler un défaut électrique, un ombrage nouveau ou un module endommagé.
Organiser la maintenance sans improvisation
Le propriétaire doit savoir qui contacter, comment couper l’installation et quelles zones peuvent être parcourues. Les feuilles et nids sont retirés sans obturer la ventilation. Aucune personne ne monte sur les modules. Avant une intervention de couverture, l’électricien et le couvreur coordonnent la consignation et la dépose éventuelle.
Une installation durable commence avant le premier crochet
Le meilleur moment pour découvrir une panne affaiblie, une tuile incompatible ou un passage de câble impossible est l’étude, pas le jour du chantier. Un diagnostic proportionné rassemble état de la charpente, charges, vent, fixations et étanchéité. Il permet souvent une solution simple et ciblée, là où une pose précipitée entraînerait reprises et litiges.
Sur une maison ancienne, la prudence ne signifie pas renoncer au solaire. Elle consiste à traiter la toiture comme un ouvrage existant avec son histoire. Lorsque chaque effort a un chemin jusqu’aux appuis, que chaque pénétration évacue l’eau et que la maintenance reste possible, l’installation produit sans transformer le toit en point faible.
