Une panne de charpente fléchie se voit souvent à une ligne de toiture creusée, à des chevrons qui ne reposent plus uniformément ou à un plafond déformé. Cette courbure n’annonce pas automatiquement une rupture imminente : le bois se déforme sous la charge, l’humidité et le temps, et certaines charpentes anciennes ont acquis une forme stable. Mais une flèche récente, croissante ou accompagnée de fissures, d’appuis écrasés ou d’attaques biologiques exige un diagnostic rapide. Renforcer sans mesurer peut figer une mauvaise géométrie, surcharger les murs ou masquer la cause.
Identifier la panne et son fonctionnement
Panne faîtière, intermédiaire ou sablière
La panne faîtière se situe au sommet, les pannes intermédiaires soutiennent les chevrons entre faîtage et égout, et la sablière reçoit les pieds de chevrons au droit du mur. Leur rôle dépend de la charpente : elles peuvent porter entre pignons, entre fermes ou entre appuis ajoutés. Relevez la section, la portée libre, le nombre d’appuis et l’orientation de la pièce.
Une panne posée avec son axe résistant mal orienté se déforme davantage. La fiche de l’Agence Qualité Construction sur les déformations des charpentes en bois cite notamment les défauts de dimensionnement, d’orientation, de contreventement et les effets différés. Le diagnostic doit cependant vérifier le montage réel, pas seulement comparer la pièce à un schéma.
La panne travaille avec les chevrons, fermes et murs
Une panne ne peut pas être évaluée isolément. Les chevrons lui transmettent les charges de couverture, neige, vent, isolation et équipements. Les fermes ou pignons reçoivent ses réactions. Des échantignoles, assemblages et liens limitent parfois rotation et déplacement. Si un de ces éléments manque, la panne peut fléchir ou se déverser même si sa section paraît importante.
Relevez également les modifications : couverture plus lourde, panneaux solaires, plafond suspendu, isolation ajoutée, stockage dans les combles ou suppression d’une contrefiche. Une transformation apparemment légère peut changer la charge permanente ou la façon dont elle arrive sur la panne.
Mesurer la géométrie avant toute tentative de redressement
Portée, flèche et dévers

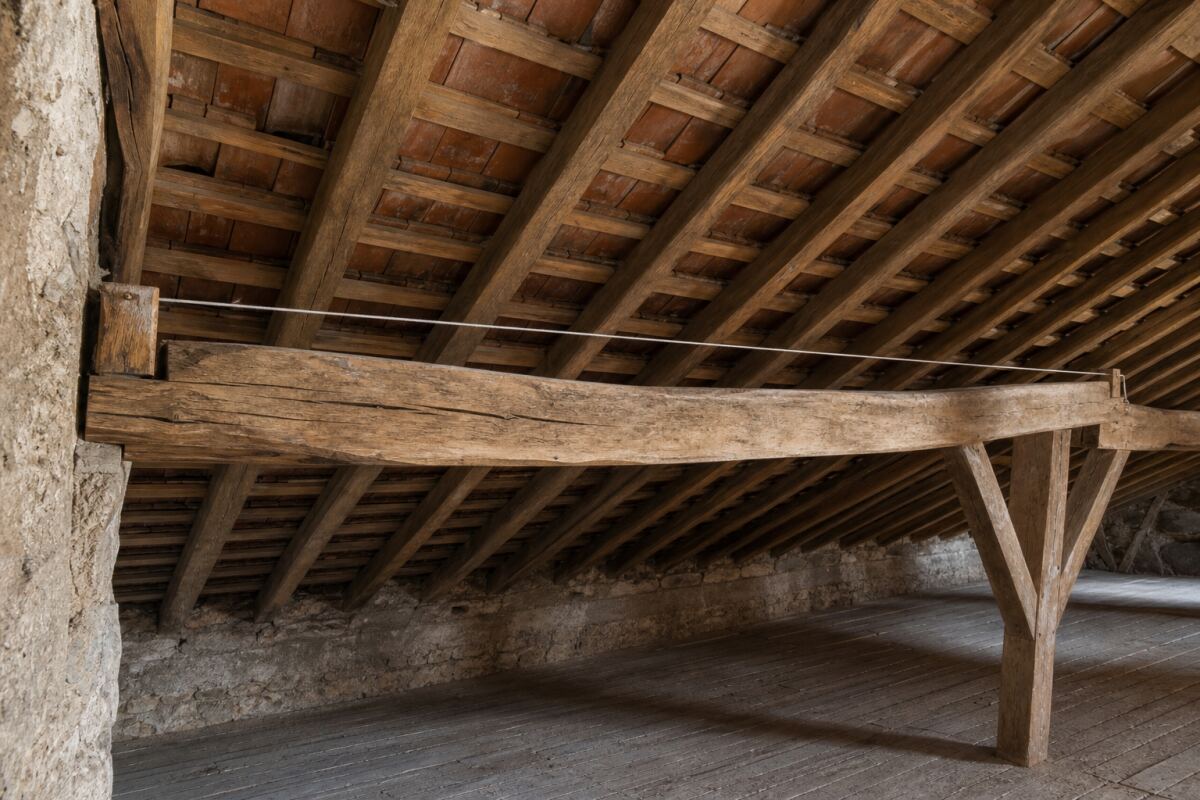

Tendez une ligne ou utilisez un laser entre deux appuis stables, puis mesurez l’écart à plusieurs points. Distinguez la courbure verticale de la rotation latérale. Notez la portée réelle entre faces d’appui et la section à plusieurs endroits. Le bois ancien peut être équarri irrégulièrement ; une mesure unique ne représente pas la section résistante minimale.
Photographiez l’installation de mesure et conservez les valeurs. Refaites-les après un épisode de neige, une période humide ou à intervalles définis par le professionnel. Une valeur absolue ne se compare pas mécaniquement à un ratio générique : le calcul tient compte de l’usage, de la couverture, des finitions et des déformations déjà acquises.
Ne pas utiliser le plafond comme seule référence
Un plafond peut avoir sa propre ossature, se décrocher ou avoir été posé pour masquer une charpente déjà courbe. Inversement, une panne peut sembler droite sous un habillage alors que les chevrons ont été calés. Ouvrez seulement les zones nécessaires et sécurisez l’accès aux combles. Un relevé extérieur de la ligne de couverture complète l’inspection intérieure.
Notre guide sur les signes d’une toiture qui nécessite des travaux aide à repérer les symptômes d’enveloppe, mais une ligne irrégulière doit être confirmée par des mesures de structure.
Examiner le bois, surtout aux appuis
Humidité, insectes et pourriture
Les extrémités noyées dans un mur sont des zones sensibles. Une fuite de couverture, une condensation ou une maçonnerie humide peut dégrader le bois sans marque spectaculaire au milieu de la portée. Cherchez changement de couleur, fibres molles, odeur, galeries, trous d’envol et poussières. Un poinçon ou un appareil d’humidité aide, mais l’interprétation dépend de l’essence et de l’état de surface.
Le guide d’initiation à la charpente du FCBA fournit des repères sur les éléments, assemblages et principes de stabilité. Pour une attaque biologique, l’identification de l’agent et de la source d’humidité précède le traitement. Pulvériser un produit sur une pièce pourrie ne reconstitue pas sa section.
Fentes et écrasements autour des assemblages
Une fente longitudinale de séchage n’a pas le même sens qu’une fissure partant d’une entaille chargée ou qu’un cisaillement près de l’appui. Repérez longueur, profondeur, orientation et relation avec boulons, chevilles ou mortaises. Des rondelles enfoncées, un bois écrasé ou un assemblage ouvert indiquent une mauvaise transmission locale.
La panne peut aussi avoir été entaillée pour un passage de conduit ou un gain de hauteur. La ressource de l’AQC sur la découpe d’une panne de charpente illustre les conséquences d’une modification non étudiée. Relever l’entaille exacte est indispensable au calcul de renforcement.
Reconstituer les charges actuelles et futures
Le concepteur liste couverture, liteaux, écran, chevrons, isolation, plafond, neige, vent et charges d’entretien. Il vérifie la zone climatique, la pente et la façon dont les charges sont réparties. Les panneaux photovoltaïques ajoutent poids, fixations et parfois accumulations de neige ou effets aérodynamiques. Un futur changement de couverture est intégré au projet, pas laissé à une estimation ultérieure.
Les charges ne sont pas toujours uniformes. Une noue, un chevêtre de fenêtre de toit, un conduit ou une ferme interrompue peut concentrer une réaction. Les plans de toiture et une visite en combles permettent de retrouver ces points. Un calcul basé uniquement sur la longueur de la panne risque d’ignorer le problème local qui a créé la flèche.
Distinguer déformation ancienne et évolution active
Les indices d’une forme stabilisée
Une courbure régulière, visible sur d’anciennes photographies, sans fissure récente ni mouvement des assemblages, peut être ancienne. Les calages de couverture et finitions montrent parfois que des travaux antérieurs ont intégré cette géométrie. Cela ne prouve pas que la capacité est suffisante aujourd’hui, mais évite de vouloir redresser brutalement une structure qui s’est accommodée de sa forme.
Les indices d’une aggravation
Une flèche qui augmente, des tuiles qui se soulèvent, une panne qui tourne, un appui qui s’écrase ou une fissure fraîche imposent une réaction. La dégradation après une fuite ou un changement de couverture est particulièrement significative. Limitez l’accès et les charges de stockage, puis faites définir une mise en sécurité si nécessaire.
Choisir entre surveillance, renfort et remplacement
La surveillance peut convenir à une panne saine, calculée comme suffisante et dont la déformation est stable, sous réserve de réparer toute source d’humidité. Un renfort est envisagé si la section ou la rigidité doivent être augmentées : jumelage bois ou acier, création d’un appui, ajout d’une poutre ou modification de la répartition. Chaque option change les réactions sur les murs et l’espace disponible.
Le remplacement devient pertinent si le bois est fortement dégradé, si les appuis sont perdus ou si les entailles empêchent un renfort fiable. Il nécessite un étaiement de la toiture et une séquence précise. Une réparation locale par résine ou prothèse n’est pas un simple rebouchage : le support, les efforts et l’exécution doivent être conçus.
Ne redressez pas automatiquement la panne jusqu’à une ligne parfaite. Lever une structure ancienne peut fissurer cloisons, soulever la couverture et déplacer les assemblages. Le concepteur fixe une géométrie cible et une vitesse de mise en charge compatibles avec le bâtiment.
Concevoir les appuis du renfort
Un nouvel appui reporte la charge ailleurs
Ajouter un poteau au milieu réduit la portée, mais sa réaction descend vers un plancher ou une fondation. Vérifiez chaque niveau. Un poteau posé sur une cloison ou une dalle légère peut créer un tassement ou un poinçonnement. La fondation éventuelle est dimensionnée et réalisée avant mise en charge.
Un jumelage doit fonctionner avec la panne existante. Les assemblages transmettent les efforts et empêchent le glissement ou le déversement. Des boulons nombreux placés sans règle peuvent fendre le bois. Le plan indique diamètres, entraxes, rondelles, préperçages et séquence de serrage.
Traiter les extrémités et la ventilation
Une panne renforcée au milieu mais pourrie dans le mur reste vulnérable. Les appuis sont assainis, ventilés et protégés de l’eau selon le détail compatible avec la maçonnerie. Une pièce métallique doit être protégée contre corrosion et condensation. Les interfaces avec pare-vapeur et isolant conservent leur continuité sans enfermer le bois humide.
Préparer et exécuter le chantier
L’entreprise protège le logement, crée un accès sûr et étaye les chevrons ou la couverture selon le plan. Elle ne surcharge pas le plancher des combles avec matériaux et déchets. Les relevés initiaux servent de référence. Toute divergence de section, d’essence, d’appui ou d’assemblage est signalée avant perçage.
Les bois neufs ont la classe et l’humidité prévues. Les coupes sont protégées si nécessaire. Les pièces sont levées sans forcer la charpente, puis assemblées dans l’ordre prescrit. Les protections au feu, traitements biologiques et raccords d’isolation interviennent après validation des éléments cachés.
Ce que le devis doit préciser
Le devis cite la note de calcul, les pannes concernées, sections, longueurs, matériaux et assemblages. Il décrit étaiement, levage, appuis, traitement des bois, reprises de couverture, isolation et finitions. Les contrôles d’humidité, les réparations de fuite et l’évacuation sont identifiés. L’accès et la protection contre la chute ne doivent pas être des suppléments imprévus.
Comparez le périmètre : un simple doublage vissé n’équivaut pas à un renfort calculé avec reprise des appuis. Demandez qui valide la charpente avant fermeture et quelles tolérances de géométrie sont visées. Les assurances couvrent explicitement les travaux de charpente existante.
Erreurs fréquentes
- évaluer la panne depuis le plafond seulement ;
- prendre une flèche visible pour une preuve de rupture imminente ;
- ignorer humidité, appuis et assemblages ;
- redresser brutalement jusqu’à l’horizontale ;
- poser un poteau sans vérifier ce qui le supporte ;
- jumeler sans calculer les connecteurs ;
- ajouter couverture ou panneaux solaires avant le diagnostic ;
- refermer l’isolation sur du bois humide.
Réception et suivi
Avant fermeture, contrôlez sections, appuis, connecteurs, traitements, protection contre l’eau et conformité au plan. Photographiez chaque extrémité et assemblage. Après retrait progressif des étais, reprenez les mesures de flèche et vérifiez la couverture. Une tuile déplacée ou un solin ouvert pendant le levage doit être repris immédiatement.
Surveillez après le premier épisode de vent fort, la saison humide et, si pertinent, une charge de neige. Les valeurs se comparent au relevé initial. Pour examiner une poutre présentant une fente distincte de la flèche, consultez notre article sur les signes de pourriture, flèche et surcharge d’un bois ancien : le principe d’observation est utile, même si chaque pièce exige son propre calcul.
Analyser quatre formes de déformation
Courbure régulière au milieu de la portée
Une courbe progressive sans cassure oriente vers la flexion globale et les effets différés. Comparez les pannes voisines, leurs portées et les charges. Si une seule pièce est touchée, cherchez une section plus faible, un défaut du bois ou une charge localisée. Si toutes présentent la même forme, le dimensionnement initial ou l’évolution des charges devient une hypothèse forte.
Le calcul vérifie résistance et service : une panne peut conserver une marge contre la rupture tout en produisant une toiture déformée, des tuiles mal posées ou un plafond fissuré. Le choix du renfort dépend donc aussi du niveau de déformation acceptable.
Déformation concentrée près d’un appui
Une cassure visuelle, un écrasement ou une rotation près du mur suggère un appui insuffisant, humide ou entaillé. Mesurez la longueur réellement engagée et l’état de la maçonnerie. Une panne peut avoir glissé hors de son logement ou pousser une pierre descellée. Le traitement associe alors charpente et maçonnerie.
Ne créez pas un scellement rigide autour d’un bois humide. Le détail doit transmettre la charge tout en protégeant l’extrémité de l’eau et en respectant le comportement du mur.
Panne qui se déverse latéralement
Une pièce haute et étroite peut tourner si les chevrons, échantignoles ou liens ne la maintiennent pas. La flèche verticale mesurée n’explique alors qu’une partie du problème. Relevez l’angle de rotation et les fixations de chaque côté. Le renfort peut exiger une stabilisation latérale continue plutôt qu’une simple augmentation de section.
Ligne de toiture irrégulière sans panne très courbe
Des chevrons de sections différentes, des calages perdus, un liteaunage déformé ou une couverture affaissée peuvent créer le symptôme extérieur. Comparez niveaux des pannes et chevrons. Il serait inutile de doubler une panne saine si l’irrégularité se situe au-dessus.
Préparer les investigations sans dégrader la toiture
Planifiez l’accès, l’éclairage et les cheminements. Retirez localement l’isolant en le repérant et protégez les membranes pour leur remise en place. Une caméra, un miroir ou un endoscope peut examiner un appui avant une ouverture plus large. Les sondages du bois restent limités et sont rebouchés selon la prescription.
À l’extérieur, une inspection depuis un moyen d’accès sécurisé confirme couverture, rives et solins. Marcher sur les tuiles ou lever plusieurs éléments sans savoir les remettre peut créer la fuite recherchée. Le couvreur et le charpentier coordonnent leurs observations.
Comparer les principales solutions de renfort
Le jumelage bois conserve une logique de matériau et peut faciliter les raccords, mais il exige des appuis et une connexion continue. L’acier offre une forte capacité avec une section réduite, au prix de détails de corrosion, feu, condensation et levage. Une poutre sous la panne réduit parfois la portée, mais peut gêner le volume. Un poteau est simple en apparence et complexe dans sa descente de charge.
Demandez au concepteur de présenter les réactions, la déformation finale, les travaux induits et la possibilité de contrôler les assemblages. Une solution légèrement plus coûteuse peut éviter de reprendre un plancher ou une fondation ; une pièce bon marché peut nécessiter un levage disproportionné. Comparez le coût complet.
Coordonner le renfort avec une rénovation énergétique
Si l’isolation de toiture est prévue, définissez la structure avant les épaisseurs et les membranes. Un renfort posé après le pare-vapeur crée de multiples perforations difficiles à rendre étanches. Les bois humides doivent sécher avant fermeture et la ventilation de couverture doit rester conforme au système choisi.
Le passage d’une isolation lourde, d’un plafond supplémentaire ou de panneaux de fibre dense ajoute une charge permanente à intégrer au calcul. La performance thermique ne justifie jamais d’ignorer la capacité de la charpente. Les réservations pour fenêtres de toit et ventilation sont étudiées simultanément.
Définir une réception mesurable
Le concepteur fixe les niveaux, tolérances et contrôles. Une panne ancienne renforcée n’est pas nécessairement redressée à zéro ; la valeur cible est écrite avant travaux. Après mise en charge et retrait des étais, le relevé est comparé au point initial. Les assemblages sont examinés sans jeu ni écrasement anormal.
Le couvreur contrôle l’alignement, les fixations, les tuiles et les solins. Le charpentier fournit le plan de récolement. Une inspection après pluie confirme l’absence d’infiltration. Cette réception croisée évite qu’un bon renfort structurel laisse une enveloppe endommagée.
Conservez un accès raisonnable aux extrémités de la panne et aux principaux connecteurs. Une finition entièrement fermée complique le contrôle d’une ancienne fuite et encourage les diagnostics tardifs. Une trappe correctement isolée et étanche à l’air permet la maintenance sans dégrader la performance du comble.
