Un linteau en bois ancien peut être déformé sans être en rupture, ou paraître droit alors que ses extrémités sont pourries dans la maçonnerie. Il faut distinguer flèche historique, mouvement actif, perte de section, surcharge et défaut d’appui. Raboter la fenêtre, injecter une résine ou cacher le bois sous un enduit ne répond pas à cette question. Le diagnostic associe relevé géométrique, lecture des fissures, mesure de l’humidité, sondages limités et calcul des charges. Toute ouverture exploratoire ou réparation se fait après mise en sécurité et avec un phasage qui maintient la maçonnerie portée.
Confirmer le rôle du linteau
Porter la maçonnerie
Repérez la largeur de baie, l’épaisseur du mur et la hauteur de maçonnerie au-dessus. Le linteau peut porter seulement un parement ou tout le mur, parfois avec plancher ou toiture. Ne supposez pas sa fonction depuis la face visible.
Éléments superposés
Certains murs comportent deux bois, un arc de décharge ou un linteau intérieur distinct. Cartographiez chaque élément et leurs appuis. Une pièce visible peut être un habillage alors que la structure reste cachée.
Rechercher l’histoire de la baie
Ouverture agrandie
Traces de coupe, jambages repris et mortier récent révèlent une modification. Une baie élargie peut laisser des appuis trop courts ou une pièce réemployée. Consultez photos et plans.
Changement de charges
Une dalle, une salle de bains ou une charpente modifiée augmente les efforts. Datez ces travaux et l’apparition des fissures. La réparation doit intégrer l’état actuel, pas seulement reconstruire le détail ancien.
Mettre en sécurité
Signes d’alerte
Craquement, pierre descendue, fissure qui s’ouvre, bois écrasé ou baie qui se déforme rapidement imposent balisage et avis urgent. Ne restez pas sous l’ouverture pour sonder.

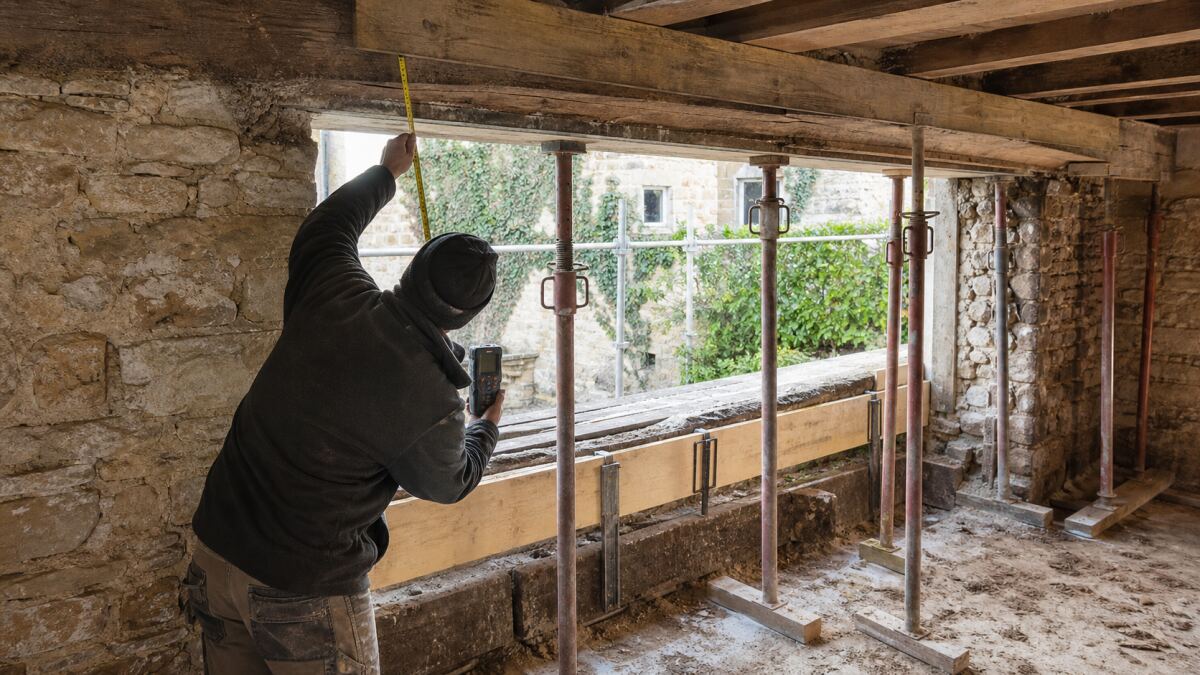

Étaiement calculé
Les aiguilles, étais et madriers reprennent les charges sur des supports vérifiés. Un étai dans l’embrasure peut gêner la dépose ou pousser les jambages. Faites dessiner le phasage.
Relever la flèche
Corde et niveau
Mesurez la ligne du bois, les appuis et la maçonnerie, avec points datés. Distinguez courbure naturelle de la pièce et déplacement sous charge. Une seule photo perspective est insuffisante.
Suivi temporel
Reprenez les cotes sous des conditions comparables. Une flèche stable depuis des décennies ne se traite pas comme une variation récente. Posez des repères hors des zones qui seront déposées.
Lire les fissures de maçonnerie
Diagonales aux angles
Elles peuvent traduire rotation d’appui, tassement ou concentration autour de la baie. Mesurez longueur et ouverture. Vérifiez si elles traversent les deux faces du mur.
Joint ouvert au-dessus
Une fissure horizontale peut signaler que la maçonnerie s’est partiellement déchargée ou que le bois a rétréci. N’injectez pas avant de comprendre le contact et les charges.
Observer les déformations de la fenêtre
Vantaux qui coincent
Mesurez diagonales du dormant et jeux. Une menuiserie gonflée par humidité peut coincer sans mouvement structurel. Comparez au relevé du linteau et des jambages.
Vitre ou cadre fissuré
Une contrainte sur le dormant peut casser vitrage ou assemblage. Mettez la zone en sécurité. Ne rabotez pas immédiatement la menuiserie, car elle sert d’indicateur du mouvement.
Inspecter la face visible
Fibres et fentes
Une fente longitudinale de séchage n’a pas la même gravité qu’une rupture traversante près d’un appui. Relevez profondeur, direction et position par rapport aux charges. Évitez de combler avant expertise.
Écrasement local
Des fibres comprimées sous un point dur signalent une pression élevée ou un appui insuffisant. Mesurez l’empreinte. Une plaque métallique ajoutée sans calcul peut déplacer l’écrasement plus loin.
Examiner les extrémités
Humidité dans les scellements
Les abouts sèchent mal lorsqu’ils sont noyés dans un mortier dense. Cherchez tache, odeur, champignon et bois mou. Ouvrez seulement après étaiement si l’appui participe à la stabilité.
Longueur d’appui
Mesurez la partie saine réellement posée, pas la longueur apparente sous l’enduit. Une extrémité pourrie réduit l’appui et augmente les contraintes. Le calcul utilise cette section résiduelle.
Mesurer l’humidité du bois
Plusieurs profondeurs
Une mesure de surface sèche peut cacher un cœur humide. Utilisez une méthode adaptée à l’essence et à la température, en limitant les perforations. Comparez centre, abouts et bois de référence.
Suivre après suppression de l’eau
Réparez fuite puis reprenez les mêmes points. La tendance confirme le séchage. Un bois qui reste humide demande de chercher condensation, maçonnerie saturée ou ventilation insuffisante.
Rechercher la source d’eau
Façade et appui supérieur
Inspectez fissure, corniche, gouttière et enduit au-dessus. L’eau peut descendre plusieurs mètres avant l’about. Contrôlez sous pluie avec vent.
Réseaux intérieurs
Une salle d’eau ou un chauffage à l’étage peut mouiller le linteau. Testez les circuits séparément. Déplacez les raccords futurs hors de la maçonnerie inaccessible.
Identifier la pourriture
Aspect et texture
Bois cubique, fibreux, spongieux ou très sombre donne des indices, mais l’identification demande compétence. La conférence Historic England sur humidité et dégradation des bois rappelle le lien entre eau persistante et pourriture.
Étendue réelle
Déterminez la section saine par sondage raisonné, résistographie ou autre méthode interprétée. Un tournevis enfoncé au hasard ne produit pas un calcul. Documentez chaque trou.
Rechercher les insectes
Activité ou traces anciennes
La vermoulure fraîche, les larves et l’évolution comptent davantage que les trous seuls. Faites identifier l’espèce. L’humidité élevée favorise certaines attaques.
Traitement ciblé
Supprimez d’abord la cause environnementale. Un traitement chimique se choisit selon activité, accessibilité et usage du local. Il ne restaure aucune section perdue.
Identifier l’essence et le fil
Bois ancien durable
Chêne, résineux et autres essences vieillissent différemment. Historic England recommande de sélectionner les bois de réparation en tenant compte notamment de l’aubier et de la durabilité. Faites identifier avant greffe.
Nœuds et défauts
Un gros nœud, une fibre déviée ou une ancienne mortaise réduit localement la résistance. Relevez leur position dans la zone tendue. Le calcul ne doit pas utiliser seulement les dimensions extérieures.
Vérifier la surcharge
Charges permanentes
Calculez maçonnerie, planchers, toiture et équipements fixes. Une chape ou bibliothèque ajoutée peut modifier le bilan. Relevez les portées réelles des solives.
Charges temporaires
Stockage de matériaux pendant chantier ou accumulation dans un grenier peut déclencher une déformation. Limitez les charges jusqu’à validation. Ne posez pas les palettes de remplacement au-dessus de la baie.
Vérifier les poussées
Charpente
Une ferme ou des chevrons mal tirantés peuvent pousser les murs et ouvrir les baies. Examinez combles, entraits et appuis. Réparer le linteau seul laisserait la cause active.
Mouvement du bâtiment
Tassement, sécheresse des sols ou mur qui déverse peuvent charger asymétriquement. La page Historic England sur les mouvements structurels rappelle que les déformations anciennes peuvent être stables mais que l’eau et la dégradation compromettent la stabilité.
Examiner les appuis en pierre
Pierre écrasée
Une pierre tendre sous l’about peut se fissurer ou s’écraser. Relevez le contact et la surface. Une cale dure ponctuelle concentre la charge.
Mortier lessivé
Un joint vide réduit la répartition et laisse entrer l’eau. Rejointoyez avec un mortier compatible après stabilisation. Ne bloquez pas le séchage de l’about.
Ouvrir pour diagnostiquer
Fenêtre de sondage
Définissez une petite ouverture qui montre about, appui et interface sans enlever toute la maçonnerie. Étayez d’abord. Numérotez pierres et couches déposées.
Conserver les finitions
Décors, enduits ou menuiseries peuvent être patrimoniaux. Faites une dépose soignée et réversible. L’expertise du linteau ne justifie pas la destruction de toute l’embrasure.
Calculer la capacité résiduelle
Section efficace
L’ingénieur déduit pourriture, entailles, fentes et défauts selon les règles adaptées. La section visible n’est pas la section résistante. Les propriétés d’un bois ancien sont évaluées, pas supposées minimales ou parfaites.
Flèche et résistance
Un linteau peut rester résistant mais trop déformable pour la menuiserie, ou l’inverse. Vérifiez contraintes, appuis et déformation. Fixez les critères du projet avant de choisir la réparation.
Choisir la conservation en place
Bois sain et stable
Si capacité, appuis et humidité sont acceptables, conservez et surveillez. Réparez la cause d’eau et les joints. Une flèche historique ne nécessite pas forcément un redressement.
Protection réversible
Appliquez seulement les produits nécessaires et compatibles. Évitez vernis qui piègent l’humidité. Laissez les extrémités inspectables si possible.
Choisir une greffe
About dégradé
Une greffe peut remplacer la partie pourrie en conservant le centre. Le charpentier conçoit l’assemblage pour transmettre cisaillement et moment selon la position. Le support reste étayé jusqu’à réception.
Bois de remplacement
Choisissez essence, humidité, fil et section compatibles. Un bois trop humide se rétracte dans la maçonnerie. Limitez l’aubier exposé et traitez les détails d’eau.
Choisir un renfort
Bois ou métal
Un renfort jumelé, une plaque ou une pièce supérieure peut reprendre les efforts si les appuis le permettent. Le calcul inclut assemblages et corrosion. Ne cachez pas un acier non protégé dans un mur humide.
Résine
Une réparation par résine est spécialisée et dépend d’un bois suffisamment sain, sec et préparé. Elle modifie réparabilité et comportement au feu. Comparez-la à une greffe avant décision.
Choisir le remplacement
Critères
Perte de section généralisée, assemblages détruits ou capacité insuffisante peuvent l’imposer. Documentez la pièce avant dépose. Conservez un échantillon si sa valeur historique le justifie.
Phasage
Soutenez la maçonnerie, déposez sans élargir la baie puis préparez les appuis. Introduisez la nouvelle pièce sans la forcer. Recalez avec le mortier prescrit.
Ne pas redresser de force
Maçonnerie adaptée à la flèche
La pierre au-dessus s’est parfois stabilisée sur la courbe. Pousser le linteau vers le haut peut fissurer ou soulever le mur. Le projet décide si la géométrie reste ou si une reconstruction est nécessaire.
Menuiserie ajustée
Après stabilisation, restaurez les jeux sans masquer un mouvement. Une traverse ajoutée peut créer un faux niveau discret. Conservez un espace fonctionnel selon la menuiserie.
Traiter l’interface maçonnerie-bois
Séchage des abouts
Utilisez le détail prévu pour limiter l’eau tout en évitant un emballage étanche. Les mortiers restent compatibles. Une feuille plastique fermée autour du bois peut condenser.
Appui réparti
Répartissez la charge sur une maçonnerie saine. Les cales ne créent pas de point dur. Vérifiez la longueur d’appui de chaque côté avant fermeture.
Coordonner avec la fenêtre
Dépose protégée
Conservez dormant, ferrures et vitrage si possible. Protégez-les des étais et poussières. Relevez leur position pour une repose sans contrainte.
Gestion de l’eau
Rétablissez appui, rejingot, larmier et joints. Le futur guide sur la restauration d’une fenêtre ancienne complète ce contrôle. Une fuite sous appui peut remouiller l’about réparé.
Coordonner avec les enduits
Ne pas cacher trop tôt
Attendez mesures, séchage et validation. Laissez des repères ou accès si nécessaire. Photographiez assemblage et appuis avec échelle.
Matériaux compatibles
Les enduits ne forment pas une coque rigide autour du bois. Traitez la jonction selon ses mouvements. Une fissure fine contrôlée est préférable à une rétention d’eau invisible.
Réceptionner la réparation
Dépose progressive des étais
Suivez l’ordre du plan et mesurez la réponse à chaque étape. Arrêtez si la flèche ou une fissure évolue anormalement. Ne retirez pas tout en fin de journée sans contrôle.
Essais et documents
Consignez essence, humidité, assemblages, serrages éventuels et mesures finales. Remettez plans et photos. La réception indique aussi les zones qui doivent rester inspectables.
Surveiller après travaux
Géométrie
Reprenez flèche et fissures après quelques semaines puis selon les saisons. Un léger tassement initial peut être prévu ; les seuils sont définis par l’ingénieur. N’attendez pas une vitre cassée.
Humidité
Mesurez aux abouts et contrôlez gouttières, appuis et joints après pluie. Une humidité qui remonte impose une intervention sur la source. Le traitement du bois ne suffit pas.
Planifier l’entretien
Inspection annuelle
Recherchez fuite, bois mou, vermoulure fraîche, joint ouvert et changement de menuiserie. Comparez aux photos. Une petite reprise d’eau préserve le linteau.
Limiter les charges futures
Archivez la capacité retenue et les charges prises en compte. Avant une dalle, un équipement ou une ouverture voisine, transmettez le dossier au concepteur. Le calcul ancien n’autorise pas toutes les transformations.
Contrôler la maçonnerie au-dessus
Arc de décharge caché
Un arc ou des pierres disposées en décharge peuvent détourner une partie des efforts, mais seulement si leurs joints et appuis restent cohérents. Recherchez leur tracé par observation et sondages limités. Ne les percez pas pour une gaine et ne supposez pas que leur présence rend le linteau décoratif.
Blocage desserré
Des moellons tombés dans un vide au-dessus du bois peuvent créer une charge ponctuelle ou une poussée dans le parement. Photographiez l’ouverture avant de retirer quoi que ce soit. Le maçon recale par séquences sous le dispositif de soutien prévu ; un coulis liquide généralisé peut fuir ou pousser les faces.
Vérifier la sécurité incendie
Proximité d’un conduit
Un linteau situé près d’une cheminée peut avoir été chauffé, carbonisé ou placé trop près du conduit. Faites contrôler le conduit, les distances de sécurité et les matériaux interposés avant remise en service. Une couche de plâtre ne transforme pas un bois trop proche en configuration sûre.
Comportement du renfort
Acier, résine et bois n’ont pas la même réaction au feu. Si le projet modifie la résistance exigée du mur ou la destination du local, le concepteur vérifie la protection de l’ensemble. N’enfermez pas une plaque métallique derrière une finition sans prévoir dilatation, corrosion, inspection et justification incendie.
Traiter le pont thermique
Surface froide autour de l’about
La pierre, le bois et un doublage intérieur créent des températures différentes. Mesurez avant d’attribuer une moisissure à une fuite. Une isolation ajoutée autour de l’embrasure doit conserver le séchage de l’about et se raccorder à la menuiserie sans cavité froide cachée.
Étanchéité à l’air
Le raccord intérieur limite les courants d’air sans emballer le linteau dans un film imperméable. Le guide sur l’étanchéité à l’air en rénovation détaille les raccords aux fenêtres et supports irréguliers. Faites valider la continuité avec la stratégie hygrothermique du mur.
Respecter les règles patrimoniales
Conserver les traces
Marques d’outils, chevilles, mortaises inutilisées et inscriptions renseignent l’histoire de la construction. Ne rabotez pas la face pour lui donner un aspect neuf. Relevez ces traces avant une greffe, et placez les assemblages modernes là où ils détruisent le moins de matière ancienne saine.
Autorisation avant changement visible
Une pièce neuve apparente, une baie redimensionnée ou un enduit modifié peut changer la façade. Vérifiez les démarches auprès de la mairie et des services patrimoniaux. Faites valider essence, section, finition et teinte sur un témoin ; une lasure ton bois n’est pas automatiquement adaptée à l’architecture locale.
Préparer la réouverture du local
Temps de séchage
Mortier d’appui, maçonnerie humide et bois neuf doivent atteindre l’état prévu avant peinture ou fermeture. Mesurez plutôt que de suivre un délai forfaitaire. Maintenez une ventilation modérée et évitez un chauffage brutal qui ferait rétracter le bois alors que les scellements sont encore jeunes.
Consignes à l’occupant
Indiquez les fissures repères, signes d’eau, charges interdites et date du prochain contrôle. La fenêtre doit rester manœuvrable sans forcer. Toute réapparition d’odeur, de bois mou ou de blocage est signalée rapidement, avant qu’un rabotage ou un joint supplémentaire ne masque l’évolution.
Checklist avant intervention
Diagnostic
Rôle, charges, flèche, fissures, appuis, humidité, pourriture et insectes sont documentés. La cause d’eau est corrigée, la zone sécurisée et les sondages limités après étaiement.
Solution et suivi
Conservation, greffe, renfort ou remplacement sont comparés sur calcul et patrimoine. Le phasage protège la maçonnerie, l’interface permet le séchage et la fenêtre évacue l’eau. Les mesures finales et le programme de surveillance sont remis au propriétaire.
