Un toit-terrasse en bois qui vibre sous les pas n’annonce pas nécessairement un effondrement, mais ce comportement ne doit jamais être banalisé. Une vibration traduit un manque de rigidité ressenti, un assemblage qui prend du jeu, une portée trop ambitieuse ou une charge qui n’avait pas été prévue. Sur une toiture plate, l’eau stagnante, les équipements techniques, les dalles de terrasse et les aménagements successifs peuvent en outre modifier fortement la situation initiale.
Le bon diagnostic sépare trois notions souvent confondues : la résistance, qui concerne la capacité à ne pas rompre ; la déformation, qui mesure notamment la flèche ; et le confort vibratoire, qui décrit la réponse du plancher à une sollicitation dynamique. Un ouvrage peut être suffisamment résistant tout en restant très inconfortable. À l’inverse, une vibration apparue récemment peut signaler une perte de section ou un appui dégradé qui exige une mise en sécurité.
Commencer par décrire exactement le mouvement
Notez la date d’apparition, la zone concernée et les circonstances : après une pluie, lors du passage d’une personne, au démarrage d’une pompe ou depuis l’installation d’une terrasse. Précisez si le phénomène existait déjà à la livraison ou s’il s’aggrave. Une sensation élastique ancienne et stable ne se traite pas comme un craquement nouveau accompagné d’un plafond fissuré.
La vibration peut être localisée entre deux solives, concerner une travée entière ou se transmettre jusqu’aux cloisons. Repérez le point où elle est la plus forte sans multiplier les essais. En présence d’eau retenue, d’une flèche visible, de bois ramolli, de fixations arrachées ou de bruits secs, limitez l’accès et faites examiner l’ouvrage avant d’ajouter une charge.
Vibration, flèche et affaissement ne sont pas synonymes
La vibration est un mouvement transitoire : le support oscille puis revient. La flèche est une déformation mesurable sous charge. L’affaissement désigne une évolution plus durable de la géométrie. Les trois peuvent coexister, mais leur distinction guide les relevés. Une simple règle posée sous le plafond ne suffit pas : elle ne donne ni le niveau initial ni la courbure réelle de la structure.
Les indices qui imposent une réaction rapide
Une poche d’eau, une membrane tendue, un relevé d’étanchéité dépassé par la stagnation, une poutre fendue près d’un appui ou une fixation qui s’ouvre sont des signaux d’alerte. Les retours d’expérience de l’Agence Qualité Construction sur les effondrements de toitures avec étanchéité autoprotégée rappellent que l’obstruction des évacuations et l’accumulation d’eau peuvent devenir des charges majeures. N’attendez pas une fuite intérieure pour contrôler les naissances et trop-pleins.
Reconstituer la structure avant de conclure
Un toit-terrasse bois est un système : solives ou poutres, panneaux porteurs, pare-vapeur, isolation, étanchéité, protection et évacuations. Mesurez la portée libre, l’entraxe, la section réelle des pièces et la façon dont elles reposent. Identifiez les chevêtres autour des lanterneaux, conduits et trémies. Les plans sont précieux, mais l’ouvrage construit et les transformations ultérieures priment.
Les appuis méritent une attention particulière. Une solive peut sembler saine au milieu de la travée et être fragilisée dans une réservation maçonnée humide. Vérifiez la longueur d’appui, les sabots, les fixations, le contact avec la maçonnerie et les éventuels calages. Recherchez également un percement de réseau, une entaille ou une coupe qui aurait réduit la section utile.
Mesurer sans surinterpréter

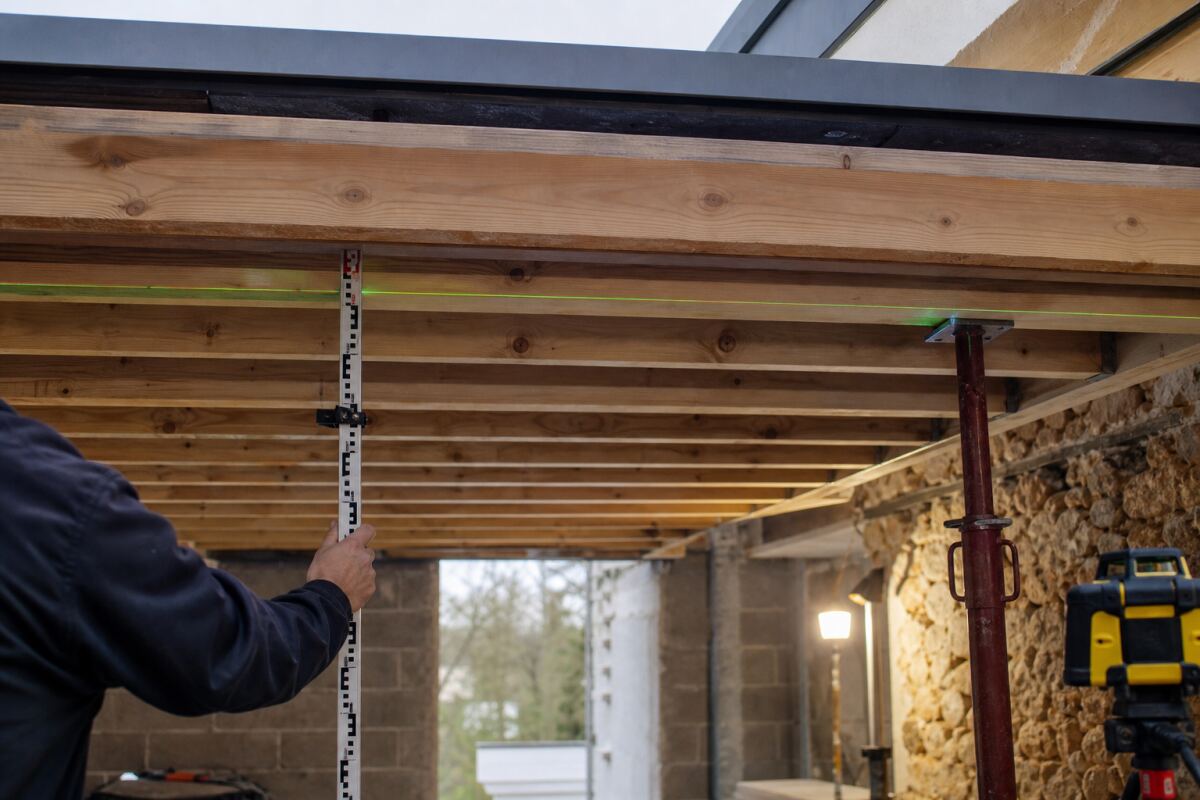

Un niveau laser permet de relever plusieurs points sur la sous-face ou sur une ligne de référence accessible. Les mesures sont datées, réalisées dans des conditions comparables et associées aux charges présentes. Une seule valeur ne permet pas de reconstituer la flèche initiale ni la contreflèche. L’objectif est d’établir une géométrie, puis de vérifier son évolution.
Pour le bois, relevez aussi l’humidité avec un appareil adapté et comparez plusieurs zones. Une valeur ponctuelle près d’une fuite ne décrit pas toute la pièce. La présence de champignons, de galeries d’insectes, de fibres écrasées ou d’une odeur persistante justifie des sondages ciblés, menés sans transformer le diagnostic en campagne de perforations.
Inventorier toutes les charges présentes
Le calcul d’origine a pu considérer une étanchéité légère et un accès limité à l’entretien. Or la toiture reçoit parfois ensuite des dalles sur plots, des bacs plantés, des groupes de climatisation, des panneaux solaires, un garde-corps ou du stockage provisoire. Chaque ajout possède un poids propre, mais aussi une répartition et des efforts particuliers. Une charge concentrée sur quelques plots ne se comporte pas comme une couche uniforme.
L’eau est une charge variable particulièrement trompeuse. Dix centimètres d’eau représentent environ 100 kilogrammes par mètre carré, avant même de compter les protections saturées. Une faible déformation peut orienter davantage d’eau vers le point bas, ce qui augmente la charge et amplifie la flèche. Ce mécanisme doit être interrompu par une évacuation sûre et un examen de la pente.
Terrasse accessible ou toiture technique
Si l’usage a changé, le nombre de personnes, le mobilier et les déplacements créent des sollicitations dynamiques nouvelles. Une toiture simplement visitable pour l’entretien ne devient pas une terrasse par l’ajout de dalles. Il faut vérifier structure, étanchéité, garde-corps, accès et évacuation des eaux. Le diagnostic doit donc partir de l’usage réel, pas seulement du vocabulaire employé dans une annonce immobilière.
Équipements et charges concentrées
Un appareil posé au-dessus d’une solive peut sembler correctement placé, mais ses plots transmettent parfois l’effort à un panneau qui n’a pas été dimensionné pour cela. Les vibrations mécaniques de l’équipement peuvent aussi exciter la structure. Relevez poids, dimensions, position des supports et fréquence de fonctionnement. Un désolidarisateur acoustique n’est pas un renfort structurel.
Comprendre les causes fréquentes
Une portée élevée associée à des solives fines produit une faible rigidité, même si la contrainte maximale reste acceptable. Un entraxe important augmente le travail du panneau. Des entretoises absentes, un diaphragme mal fixé ou des assemblages souples laissent les éléments bouger séparément. Les déformations des charpentes assemblées décrites par l’AQC montrent l’importance du dimensionnement, des liaisons et de la stabilité globale ; consultez sa fiche sur les déformations des charpentes en bois assemblées sur chantier.
Le fluage du bois explique une partie de l’augmentation de la déformation sous une charge maintenue. Une humidité élevée peut l’accentuer et dégrader les assemblages. Une fuite chronique modifie donc à la fois l’état du matériau et le comportement dans le temps. Enfin, une cloison ajoutée sous le plancher peut masquer le mouvement localement sans constituer un appui calculé.
Le rôle du panneau porteur et des liaisons
Le panneau répartit les charges et participe parfois à la rigidité du plan. Son épaisseur, son sens de pose, ses joints, ses appuis et son clouage comptent. Un panneau gonflé par l’eau, des chants sans appui ou des fixations espacées peuvent créer une sensation de pompage entre solives. La réparation ne consiste pas automatiquement à ajouter des vis depuis le dessous : il faut savoir ce que l’on traverse et préserver le complexe d’étanchéité.
Organiser un diagnostic professionnel
Le charpentier ou le bureau d’études commence par un relevé géométrique et constructif. Il rassemble plans, année de construction, modifications, sinistres et charges. Les zones non accessibles peuvent nécessiter quelques ouvertures localisées, coordonnées avec l’étancheur. Toute ouverture en toiture doit être refermée par un procédé compatible, avec une traçabilité photographique.
Le calcul vérifie les pièces, les assemblages, les appuis et la stabilité d’ensemble. Il considère les charges permanentes, l’exploitation, la neige, le vent et les concentrations particulières. Le guide d’initiation à la charpente du FCBA constitue une base pédagogique utile pour comprendre les familles d’ouvrages, mais le dimensionnement d’une réparation reste une mission de spécialiste.
Ce qu’un relevé exploitable doit contenir
Demandez un plan avec axes, portées, sections, niveaux, appuis, chevêtres et équipements. Les photographies sont repérées, les mesures d’humidité localisées et les zones non vues explicitement mentionnées. Le rapport distingue les faits, les hypothèses et les vérifications restant à faire. Cette discipline évite qu’un simple ressenti de vibration soit transformé en diagnostic définitif.
Choisir une stratégie de renforcement cohérente
Le renfort peut réduire la portée par un nouvel appui, augmenter l’inertie par jumelage, améliorer la répartition avec un panneau correctement lié ou reprendre une charge concentrée par un chevêtre. Chaque solution déplace des efforts vers d’autres éléments. Un poteau ajouté implique par exemple de vérifier la poutre, le mur ou la fondation qui le reçoit.
Le jumelage d’une solive n’est efficace que si la nouvelle pièce possède des appuis réels et une liaison calculée. Une planche vissée sur quelques dizaines de centimètres au milieu de la portée masque rarement le problème. De même, un profil métallique doit être protégé, accessible au serrage et conçu avec les déformations différentielles du bois.
Traiter l’eau avant de refermer
Si le complexe a pris l’eau, réparez l’origine, évaluez les matériaux mouillés et laissez sécher selon un protocole contrôlé. Un isolant saturé ou un panneau dégradé ne doit pas être enfermé derrière un habillage neuf. Pour comprendre le cheminement d’une fuite, le guide Hektor sur l’origine d’une infiltration de toiture aide à distinguer entrée d’eau, trajet caché et point d’apparition.
Établir un devis comparable
Un devis sérieux sépare diagnostic, mise en sécurité, ouverture, réparation structurelle, reprise d’étanchéité et finitions. Il précise les hypothèses de calcul, les sections, les classes de service, les fixations, la protection des pièces et la gestion des déchets. Il indique aussi ce qui n’est pas compris, notamment les découvertes derrière une zone inaccessible.
Demandez qui porte la responsabilité du dimensionnement et quels documents seront remis : note de calcul, plan de renfort, fiches produits, photographies et procès-verbal de réception. Une ligne « renfort de solives » sans détail ne permet ni de comparer les offres ni de contrôler l’exécution. Le prix le plus bas peut simplement omettre l’étanchéité ou les appuis.
Les erreurs de réparation à éviter
- poser une terrasse lourde pour « stabiliser » la toiture ;
- ajouter des étais permanents sur un support non vérifié ;
- percer des solives pour passer un réseau sans calcul ;
- renforcer seulement la zone qui bouge en oubliant les appuis ;
- refermer du bois humide ;
- confondre un traitement acoustique avec une reprise structurelle.
Distinguer une vibration structurelle d’un bruit de finition
Un plafond métallique, une suspente, un conduit ou une couvertine peut vibrer alors que les solives bougent peu. Procédez du général au local : observez simultanément le plancher porteur et l’élément qui produit le bruit, sans démonter au hasard. Une cloison désolidarisée peut claquer lors de la flexion normale du support ; à l’inverse, un plafond silencieux peut cacher une flèche importante. Le diagnostic acoustique complète donc les mesures structurelles, il ne les remplace pas.
Les équipements techniques introduisent une autre famille de vibrations. Une pompe, une unité de ventilation ou une machine en toiture possède une fréquence propre et transmet des efforts par ses supports et ses réseaux. Relevez si le phénomène cesse à l’arrêt de l’appareil, puis vérifiez le dimensionnement des plots, la souplesse des raccords et la position par rapport aux solives. Un plot trop mou peut augmenter le mouvement ; un plot trop dur le transmettre directement au bâtiment.
Le test de marche doit rester encadré
Un professionnel peut comparer la réponse à différents endroits avec une sollicitation légère et reproductible. Il ne s’agit jamais de sauter ni d’ajouter volontairement une charge. Les résultats sont corrélés aux portées, aux joints de panneaux et aux appuis. Lorsque le toit n’est pas accessible au public, l’examen se fait avec les protections prévues et sans endommager l’étanchéité.
Cas particulier d’une toiture végétalisée
Une végétalisation retient de l’eau dans son substrat et ses couches drainantes. Le poids annoncé « à sec » n’est donc pas la donnée déterminante : il faut connaître la masse à capacité maximale en eau, l’épaisseur réelle et les zones où le substrat s’est accumulé. Les bordures, cheminements et réserves de gravier créent aussi des charges distinctes. Un entretien insuffisant peut obstruer les regards et maintenir une lame d’eau sous le complexe.
Si les vibrations sont apparues après végétalisation, n’enlevez pas brutalement une bande de substrat sans plan : une décharge dissymétrique peut modifier la réponse de la structure et l’étanchéité doit rester protégée. Le bureau d’études définit les zones à dégager, l’ordre des opérations et les stockages temporaires. L’étancheur contrôle ensuite les relevés, les évacuations et la protection anti-racines.
Prendre en compte l’entretien futur
Le dossier fixe les parcours autorisés, les points de stockage ponctuel et la fréquence de nettoyage des évacuations. Si une intervention exige de déplacer dalles ou bacs, leur emplacement provisoire est prévu. Cette règle paraît simple, mais une pile de dalles concentrée sur une travée pendant l’entretien peut produire une charge bien supérieure à leur répartition normale.
Que faire pendant l’attente du diagnostic
Réduisez l’accès à la zone et retirez uniquement les objets mobiles lorsque cette opération peut être faite sans monter sur une partie fragile. N’essayez pas de vidanger une poche d’eau en perçant le plafond : l’écoulement peut être brutal, endommager l’électricité et ne traite pas l’obstruction extérieure. Si de l’eau menace l’intérieur, coupez les circuits concernés et contactez un professionnel.
Photographiez les fissures avec une règle, notez les pluies et les circonstances des bruits. Ces observations donnent une chronologie utile, à condition de ne pas retarder la visite. Pour une déformation localisée d’une pièce principale, le dossier consacré à la poutre en bois fissurée détaille les signes qui justifient une mise en sécurité. Évitez enfin l’étaiement improvisé : un étai transmet une charge importante au niveau inférieur et peut poinçonner un plancher non prévu.
Réceptionner et surveiller après travaux
Avant fermeture, contrôlez la conformité des pièces, les appuis, les fixations et la continuité des protections. Relevez de nouveau les niveaux avec la même méthode. Le but n’est pas toujours de remettre instantanément le toit parfaitement horizontal : certaines déformations anciennes sont stabilisées et une remise en ligne forcée pourrait endommager cloisons ou étanchéité.
Après remise en charge, observez le comportement, les évacuations et les points singuliers. Un contrôle après une pluie importante permet de vérifier l’absence de stagnation anormale et de fuite. Conservez le plan des renforts pour éviter des percements futurs. Le dossier doit aussi fixer la charge et l’usage autorisés : nombre de personnes, équipements, végétalisation ou stockage.
Décider sans dramatiser ni reporter
Une vibration stable peut conduire à une amélioration de confort programmée ; une vibration nouvelle associée à l’eau ou à une fissuration appelle une expertise rapide. Ce qui compte est de transformer une sensation en données : géométrie, humidité, charges, assemblages et historique. C’est cette combinaison qui distingue un plancher simplement souple d’une structure en cours de dégradation.
Ne tentez pas de « tester » la toiture en réunissant plusieurs personnes sur la zone. Limitez les sollicitations, dégagez les évacuations seulement si l’accès est sûr et faites coordonner charpentier, étancheur et bureau d’études. Une réparation réussie restaure la sécurité, maîtrise l’eau et améliore le confort sans transférer le problème vers un appui oublié.
