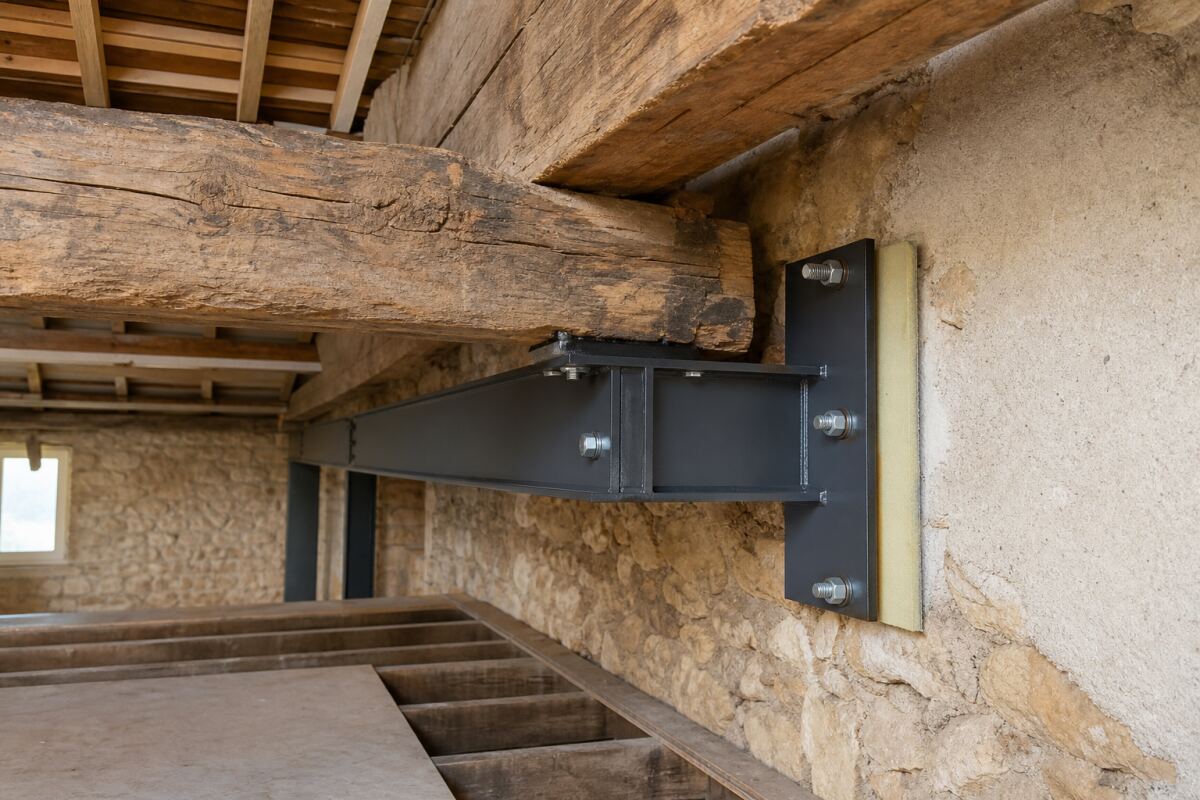

Ajouter une poutre ou des plats en acier dans une charpente en bois semble offrir une solution compacte et puissante. Pourtant, le métal ne « renforce » pas automatiquement l’ouvrage parce qu’il est plus rigide. Il faut lui transmettre les charges, créer des appuis capables de les recevoir et organiser sa collaboration avec un matériau vivant, sensible à l’humidité et aux variations dimensionnelles.
Un renfort mal conçu peut concentrer les efforts dans quelques boulons, écraser les fibres, condenser de l’eau contre le bois ou déplacer la déformation vers une pièce voisine. Une réparation durable commence donc par le diagnostic de la cause : section insuffisante, entaille, appui dégradé, transformation des combles, surcharge ou défaut d’assemblage. L’acier n’est qu’une famille de réponses parmi d’autres.
Définir le problème avant de choisir le profil
Mesurez la géométrie, les portées, les sections, les appuis et les charges existantes. Relevez les fissures, le taux d’humidité et les réparations antérieures. Une poutre fléchie depuis cinquante ans sans évolution n’appelle pas le même traitement qu’une panne qui continue de descendre après une fuite. Le rapport sépare l’état ancien stabilisé de la perte de capacité actuelle.
La note de calcul explique quelle fonction recevra le métal : reprendre la totalité d’un effort, partager la charge avec le bois, empêcher le déversement ou reconstituer une zone entaillée. Cette fonction détermine la longueur, la section, les assemblages et le phasage. Commander d’abord un profil « assez gros », puis chercher comment le fixer, inverse l’ordre logique.
Résistance et rigidité
Un élément peut résister sans offrir une rigidité suffisante. Si le problème est une flèche ou une vibration, l’inertie du renfort et la qualité de sa liaison sur une longueur utile deviennent essentielles. Deux pièces posées côte à côte mais mal solidarisées ne travaillent pas comme une section composée. Le calcul tient compte du glissement possible des assemblages.
Tracez le trajet depuis la couverture jusqu’aux murs et fondations. Une poutre acier sous une panne crée souvent des réactions ponctuelles plus fortes aux extrémités. Le mur peut nécessiter un sommier, un poteau ou une reprise en sous-œuvre. Sans cette vérification, la déformation est seulement déplacée vers la maçonnerie ou le plancher inférieur.
Choisir entre plusieurs configurations
Le profil peut être placé sous la pièce, à côté, de part et d’autre ou dans son épaisseur. Sous une poutre, il réduit la hauteur libre mais offre une lecture simple des appuis. Un jumelage latéral facilite parfois la pose, à condition de transférer correctement les efforts. Des plats boulonnés peuvent reconstituer une zone, mais exigent des détails précis autour des défauts et des extrémités.
Une solution bois ou bois lamellé peut rester préférable pour la compatibilité, la manutention et le feu. Le choix compare contraintes d’accès, humidité, portée, architecture et maintenance. Le métal devient pertinent lorsqu’une forte capacité doit tenir dans une hauteur réduite ou lorsqu’un assemblage spécifique doit redistribuer les efforts.
Le renfort provisoire n’est pas le renfort définitif
Un étaiement permet de sécuriser et de soulager la pièce pendant les travaux. Sa position, sa force et son support sont calculés. Lever brutalement une charpente ancienne peut fissurer cloisons, déplacer la couverture ou écraser un appui. Le phasage indique donc si l’on maintient la géométrie actuelle, si l’on récupère une partie de la flèche et à quelle vitesse.
Concevoir les assemblages acier-bois
Les boulons, tiges, vis et broches transmettent l’effort par contact avec le bois. Leur diamètre, leur nombre, leurs entraxes et leurs distances aux bords limitent fendage et écrasement. Un grand nombre de fixations rapprochées n’est pas forcément plus sûr : les zones d’influence se superposent et peuvent détacher un bloc de fibres.
Les perçages sont réalisés avec un gabarit, sans agrandir les trous pour « faire passer » une tige. Les rondelles ou plaques répartissent les pressions. Les écrous restent accessibles au contrôle, mais un resserrage systématique est proscrit : le bois sèche et se déforme, tandis qu’un serrage excessif l’écrase. Les prescriptions du concepteur fixent le couple ou la méthode.
Ne pas percer dans la zone critique
Les trous réduisent la section et perturbent les fibres. Leur position est définie par le calcul, loin d’une fissure active, d’un nœud défavorable ou d’un appui déjà entaillé. Une conduite existante peut imposer une autre géométrie de renfort. Le chantier ne déplace jamais un perçage au jugé pour contourner un obstacle.
Faire travailler réellement les deux matériaux
Si le renfort doit partager les charges permanentes déjà présentes, le simple contact avec la pièce déformée ne suffit pas toujours. Le phasage peut prévoir un soulagement contrôlé avant serrage, un calage non compressible ou une injection prescrite. La note précise l’état de charge au moment de l’assemblage ; c’est ce qui détermine la part effectivement reprise par l’acier.
Maîtriser l’humidité et la condensation
L’acier conduit fortement la chaleur. S’il traverse une zone isolée ou rejoint l’extérieur, sa surface intérieure peut devenir froide et condenser la vapeur d’eau. Une humidité piégée entre tôle et bois favorise corrosion et dégradation biologique. La fiche de l’AQC sur la condensation sous les couvertures métalliques illustre le rôle combiné de la température de surface, de la vapeur et de la ventilation.
Avant de refermer, traitez toute fuite, mesurez l’humidité et définissez la continuité pare-vapeur et isolante. Une peinture antirouille n’empêche pas la condensation. Entre deux plats métalliques serrés sur une poutre, l’eau doit pouvoir être évitée et l’état du bois contrôlé. Les interfaces sont conçues pour ne pas créer de réservoir capillaire.
Éviter les contacts agressifs
Certains traitements du bois, sels, mortiers humides et couples de métaux influencent la corrosion. Le système de protection est choisi selon l’ambiance et les contacts réels. Les coupes et perçages réalisés sur chantier reçoivent la protection prévue. Une galvanisation endommagée par meulage n’offre plus la même durabilité.
Traiter les appuis et les extrémités
Une poutre métallique ne doit pas simplement être glissée dans un trou du mur. Il faut vérifier longueur d’appui, résistance de la maçonnerie, diffusion de la réaction et risque d’humidité. Une plaque d’appui ou un sommier répartit l’effort. La zone reste ventilée ou séparée du support humide selon le détail retenu.
Lorsque le renfort s’appuie sur un poteau, vérifiez sa stabilité, son pied et la structure inférieure. Le nouveau poteau peut tomber au milieu d’une dalle ou d’une poutre insuffisante. Dans une maison, le diagnostic peut ainsi descendre jusqu’aux fondations. Cette vérification évite qu’un renfort local crée une fissure au niveau inférieur.
Contrôler les déplacements différentiels
Le bois varie avec son humidité, surtout perpendiculairement aux fibres, tandis que l’acier réagit davantage à la température. Les détails autorisent ou bloquent ces mouvements de façon maîtrisée. Un assemblage hyperstatique improvisé peut attirer des efforts imprévus. Les jeux, lumières ou calages ne sont pas des défauts lorsqu’ils sont calculés et documentés.
Prendre en compte le feu et les réseaux
À haute température, l’acier perd rapidement de sa résistance et conduit la chaleur vers les assemblages. Une section métallique apparente n’offre pas automatiquement une meilleure tenue au feu qu’une grosse pièce en bois. Selon le bâtiment, une protection par plaque, peinture réactive ou enveloppe peut être nécessaire. Elle doit rester compatible avec l’humidité et l’inspection.
Le renfort ne doit pas comprimer une gaine, masquer une boîte électrique ou empêcher le ramonage d’un conduit. Relevez les réseaux avant fabrication. Les distances aux conduits chauds et les traversées de parois sont maintenues. Un détail structurel validé ne dispense pas du respect des exigences incendie et électriques.
Préserver l’accès à la maintenance
Les boulons principaux et zones sensibles restent observables par une trappe ou un habillage démontable. Enfermer définitivement l’interface acier-bois empêche de détecter humidité et jeu. Le plan de récolement indique les perçages interdits pour les futurs réseaux. Cette information est particulièrement utile lors d’un aménagement ultérieur des combles.
Préparer la fabrication et la pose
Un relevé précis précède le dessin d’atelier. Les longueurs, angles, perçages et platines sont cotés ; les tolérances de l’existant sont intégrées. Le poids du profil détermine le moyen de levage et le trajet jusqu’au comble. Découper un mur porteur ou une couverture pour introduire la pièce fait partie du projet, avec ses reprises.
La charpente est étayée selon une méthode écrite. Les pièces ne sont pas chauffées ni redressées sur place sans validation. Les soudures de chantier, si elles sont prévues, sont exécutées par une personne qualifiée et contrôlées. Les projections et la chaleur sont éloignées du bois, de l’isolant et des poussières combustibles.
Documents indispensables au chantier
- plan d’ensemble avec chemin des charges et appuis ;
- note de calcul et hypothèses de charge ;
- plans de fabrication et d’assemblage ;
- phasage d’étaiement, levage et mise en charge ;
- spécification des aciers, fixations et protections ;
- détails d’isolation, d’étanchéité à l’air et de protection au feu.
Contrôler la qualité du bois conservé
Le renfort s’appuie souvent sur une partie de la pièce existante : cette partie doit être saine. Les zones cachées derrière une platine sont inspectées avant fermeture. Si une attaque est suspectée, le diagnostic détermine son activité, son étendue et la section résiduelle. Un traitement insecticide n’efface ni une perte de matière ni une humidité persistante.
Le guide d’initiation à la charpente du FCBA fournit des repères sur les systèmes constructifs et le comportement du bois. Pour une expertise, le classement, les singularités et les conditions de service sont établis sur place. Ne déduisez pas une résistance d’une essence supposée à partir de la seule couleur.
Pourquoi une fissure n’est pas automatiquement grave
Certaines fentes de séchage suivent le fil sans compromettre seules la pièce ; d’autres traversent un assemblage ou réduisent une zone très sollicitée. Leur position, profondeur, orientation et évolution comptent. Le renfort évite de fermer une fissure par force sans comprendre son rôle. Un suivi daté peut être plus pertinent qu’un rebouchage esthétique.
Comparer les offres et réceptionner
Le devis décrit le profil, la nuance, les dimensions, les platines, les fixations et la protection. Il chiffre diagnostic, étaiement, ouvertures, structure, étanchéité, feu et finitions séparément. Il précise qui fournit le calcul et qui contrôle les supports découverts. Une ligne « IPN de renfort » sans plan ne permet pas d’évaluer la solution.
Avant fermeture, comparez l’exécution aux plans, vérifiez appuis, nombre de fixations, protection des coupes et état du bois. Photographiez chaque face accessible. Le rapport de réception consigne les écarts acceptés par le concepteur. La fiche AQC sur les déformations des charpentes assemblées sur chantier rappelle que conception, stabilité et réalisation des assemblages sont indissociables.
Suivre le comportement après travaux
Relevez la géométrie après retrait de l’étaiement, puis à une échéance définie. Contrôlez humidité, corrosion, jeu et fissures après une saison complète. L’objectif n’est pas qu’aucun matériau ne bouge, mais que les mouvements restent compatibles avec les hypothèses. Conservez la charge maximale et les restrictions d’usage dans le carnet du bâtiment.
Arbitrer entre renforcement, remplacement et réduction de charge
Le renforcement n’est pas toujours l’option la plus simple. Si la pièce est très dégradée sur toute sa longueur, son remplacement peut offrir des appuis plus lisibles et supprimer des interfaces. Si la surcharge vient d’un stockage ou d’un complexe de toiture ajouté, réduire cette charge peut suffire. Le bureau d’études compare ces scénarios avec leurs conséquences sur la couverture, les finitions et l’usage.
L’analyse économique inclut la manutention, les ouvertures, l’étaiement et les reprises, pas seulement le prix au kilogramme du métal. Un profil plus léger mais très complexe à assembler peut coûter davantage qu’une poutre plus grande introduite par une ouverture préparée. La durée d’immobilisation des pièces et la protection contre les intempéries entrent aussi dans le choix.
Conserver une déformation ancienne
Redresser complètement une poutre ancienne peut déplacer murs, plafonds et couverture. Le projet peut viser la stabilisation et la reprise des charges futures, tout en conservant une partie de la flèche. Cette décision est écrite et expliquée : elle ne signifie pas que le renfort est insuffisant. Les finitions sont adaptées à la géométrie retenue.
Traiter les interfaces avec la maçonnerie
Au droit d’un mur, vérifiez matériau, épaisseur, fissures et présence de conduits. Une platine sur une maçonnerie creuse ou hétérogène ne reprend pas les mêmes efforts qu’un appui sur béton sain. Les scellements sont dimensionnés et implantés hors des joints fragiles. Si nécessaire, une longrine ou un sommier répartit la réaction.
L’acier ne doit pas fermer un mur humide. Une arase, une séparation capillaire ou un espace de contrôle peut être prévu. À proximité d’une façade, le pont thermique créé par une poutre traversante est traité avec le thermicien. Sinon, une réparation structurelle peut provoquer condensation et moisissure à l’intérieur, loin de l’assemblage visible.
Réservations et tolérances
Les murs anciens ne sont ni parfaitement d’aplomb ni homogènes. Le plan fixe les dimensions minimales d’appui et les matériaux de calage autorisés. Des cales métalliques empilées au hasard ou un remplissage au plâtre ne constituent pas un appui durable. Le mortier ou coulis prévu atteint sa résistance avant la mise en charge.
Vérifier le renfort avant les finitions
Le contrôle porte sur la conformité des profils, leur rectitude, les soudures, les perçages et le serrage. Les numéros ou certificats matière peuvent être conservés pour un ouvrage important. Le concepteur valide les écarts avant qu’ils soient cachés. Une fixation absente ne se compense pas par une soudure improvisée sur place.
Une fois la structure réceptionnée, les interfaces d’enveloppe sont contrôlées : continuité de l’isolant, pare-vapeur, ventilation et accès. Le guide sur la condensation sous un bac acier aide à comprendre pourquoi une surface métallique froide exige un détail hygrothermique, même si elle ne constitue qu’un renfort intérieur.
Préparer la preuve de bonne exécution
Le dossier rassemble plans visés, photographies avant et après, références des fixations et relevés de niveau. Il mentionne les zones non contrôlables et la prochaine inspection. En cas de vente ou de transformation, ce dossier évite de percer le profil ou de supprimer un étai devenu structurel. Il donne aussi au futur ingénieur les hypothèses qu’il ne pourrait pas deviner derrière un doublage.
Une solution précise plutôt qu’un morceau de métal rassurant
Un renfort acier réussi est souvent discret parce que chaque détail a été anticipé : effort repris, appui, assemblage, eau, feu, pose et contrôle. Il ne dépend ni d’un serrage empirique ni d’un profil choisi au poids. Il s’intègre au fonctionnement de la charpente au lieu de lutter contre lui.
Avant le démarrage, faites également confirmer les dimensions après le relevé définitif et vérifiez que le profil peut réellement atteindre sa position sans démontage imprévu. Une bonne solution de calcul doit aussi être une solution constructible, contrôlable et compatible avec l’occupation du bâtiment.
Pour préparer le diagnostic, rassemblez les plans, l’historique des fuites et les usages envisagés. Le guide consacré aux connecteurs corrodés complète cette démarche lorsque ferrures et fixations sont atteintes. Une décision fondée sur des mesures coûte moins cher qu’une succession de renforts ajoutés après chaque nouvelle fissure.
