Un différentiel déclenche de façon intermittente et le premier réflexe consiste souvent à le remplacer. Pourtant, il peut simplement détecter une fuite réelle dans un câble ou un appareil. Le mégohmmètre aide à localiser ce défaut, à condition de définir le périmètre et de ne pas appliquer sa tension d’essai à des électroniques, parafoudres ou voyants qui ne la supportent pas.
Une valeur globale du tableau est rarement suffisante. Le professionnel sépare les circuits, déconnecte les charges selon une procédure documentée, puis compare conducteurs actifs, terre et tronçons. L’humidité, la longueur et la température sont notées, car un chiffre sans contexte peut conduire à remplacer la mauvaise pièce.
Identifiez le différentiel, les circuits en aval et la chronologie des déclenchements. Listez variateurs, alimentations, parafoudres, détecteurs et appareils électroniques raccordés. Notez humidité, température et durée d’arrêt avant chaque mesure.
Repérez les circuits extérieurs, chauffants et contenant des résistances blindées. Vérifiez si le défaut suit un appareil mobile ou reste attaché au câblage. Conservez la configuration initiale afin de pouvoir la restaurer sans mélange de neutres.
Le mégohmmètre applique une tension continue d’essai et mesure la résistance du chemin de fuite. Un circuit long avec de nombreux filtres peut présenter un comportement différent d’un câble nu. Les capacités se chargent pendant l’essai et influencent la lecture initiale.
L’humidité réduit souvent l’isolement de manière progressive et intermittente. Tester tout le tableau agrège les chemins et masque le départ principal. La séparation par moitié ou par tronçon accélère la localisation sans multiplier les démontages.
Pour fixer le cadre technique, le guide Fluke de la résistance d’isolement précise que la valeur mesurée dépend de la tension d’essai, de la durée, de la température, de l’humidité et du périmètre réellement connecté.
Classer les causes plausibles
Un appareil chauffant fuit davantage lorsqu’il monte en température. Une gaine extérieure ou une boîte humide dégrade l’isolement. Un câble a été pincé, percé ou détérioré par vieillissement.
Un filtre antiparasite crée un courant de fuite normal qui s’ajoute aux autres. Des neutres sont reliés entre groupes différentiels. Le dispositif différentiel est réellement défectueux mais n’a pas encore été testé isolément.
Mesurer dans un ordre sûr
Consignez toutes les sources et vérifiez l’absence de tension avant déconnexion. Débranchez ou protégez les équipements incompatibles avec la tension d’essai. Testez chaque départ entre conducteurs actifs réunis et terre selon la procédure applicable.
Divisez le départ fautif en tronçons jusqu’à localiser la zone. Répétez la mesure après un temps défini et dans des conditions d’humidité notées. Testez séparément le différentiel avec un appareil adapté une fois les circuits déclarés sains.
Une valeur basse sur un seul départ conduit à segmenter ce circuit. Une valeur basse uniquement avec l’appareil connecté oriente vers cet équipement. Une dérive progressive sous humidité impose de contrôler enveloppes et câbles exposés.
Des valeurs saines par circuit mais un cumul de fuites élevé demandent une répartition raisonnée. Un mélange de neutres se corrige avant tout nouveau test différentiel. Le différentiel n’est remplacé que si ses propres essais sortent des critères.
Choisir une correction proportionnée
Réparez ou remplacez le câble dont le tronçon est confirmé défectueux. Remplacez l’appareil présentant une fuite interne non réparable. Séparez les neutres et remettez les circuits sous leurs protections respectives.
Réduisez le cumul par une répartition conforme sans supprimer la sensibilité requise. Remplacez le différentiel uniquement après qualification de son défaut. Archivez valeurs, tension d’essai, durée, température et circuits déconnectés.
Pour choisir une correction compatible, la documentation Fluke des testeurs d’installation précise que un testeur d’installation combine des essais dédiés dont les résultats doivent être enregistrés et associés au circuit contrôlé.
Refuser les raccourcis dangereux
Tester une carte électronique à une tension inadaptée peut la détruire. Oublier une seconde source peut laisser le circuit dangereux pendant la mesure. Une valeur instantanée lue trop tôt peut être mal interprétée.
Comparer des mesures prises à des températures différentes sans correction crée un faux diagnostic. Débrancher plusieurs neutres sans repérage peut introduire un mélange au remontage. Déclarer le câble sain après un test sec peut manquer un défaut dépendant de la pluie.
Le dossier sur le choix du type de différentiel selon les circuits complète cette analyse.
Vérifier les références applicables
Pour préparer la réception, le rappel Promotelec sur la protection différentielle précise que la protection différentielle complète la mise à la terre et ne doit pas être supprimée pour faire disparaître un déclenchement.
Pour l’utilisation d’un mégohmmètre pour rechercher un défaut d’isolement avant d’accuser le dispositif différentiel, l’absence de tension doit être vérifiée avec une méthode et un appareil adaptés par une personne compétente.

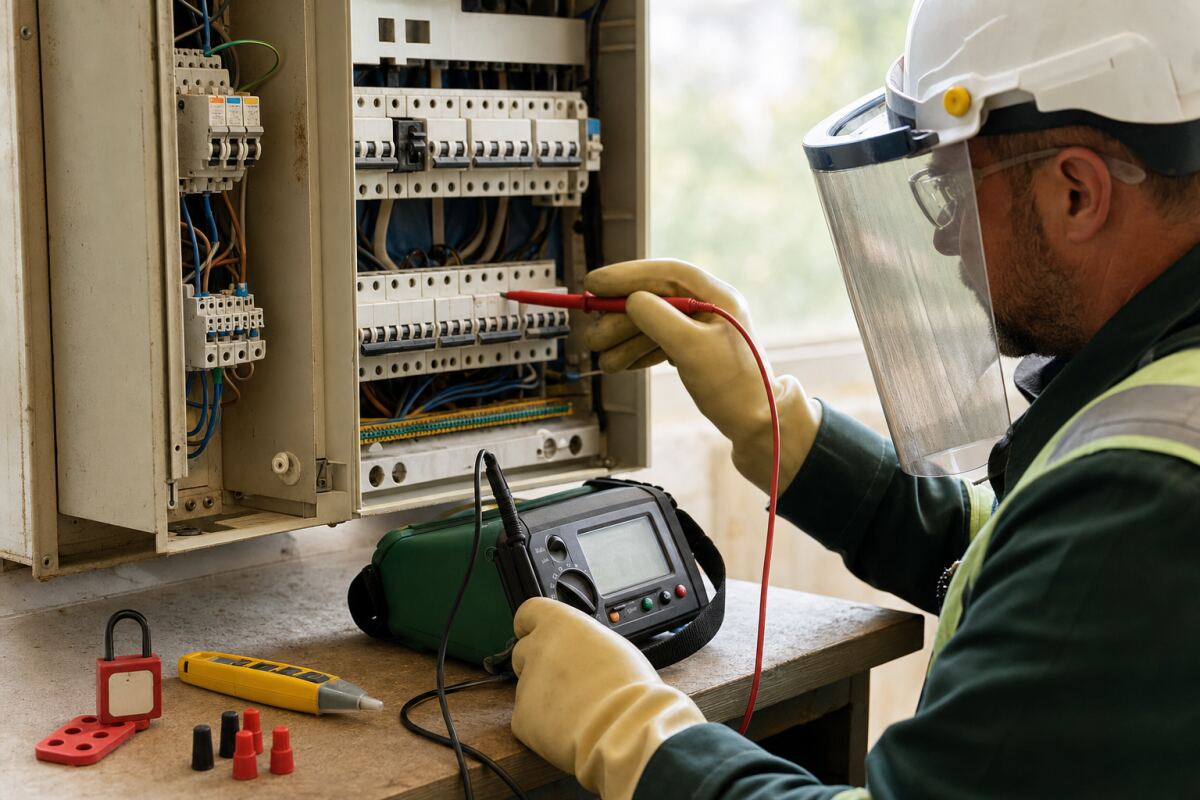

Cette photographie sert à obtenir des mesures interprétables par circuit et par tronçon sans endommager les équipements électroniques.
Pour l’utilisation d’un mégohmmètre pour rechercher un défaut d’isolement avant d’accuser le dispositif différentiel, le dimensionnement inclut les pointes de démarrage, la simultanéité des usages et l’évolution vraisemblable de l’installation.
Comparer des devis portant sur le même résultat — Test d’isolement avant de remplacer un différentiel
Pour l’utilisation d’un mégohmmètre pour rechercher un défaut d’isolement avant d’accuser le dispositif différentiel, l’offre cohérente décrit le défaut constaté, le résultat attendu et le contrôle qui prouvera la correction.
Contrôler avant de refermer
Chaque valeur est associée à un circuit et à une configuration de déconnexion. Les électroniques sont reconnectées et leurs fonctions vérifiées. Le différentiel tient en service tout en réussissant son test.
Réceptionner sous charge réelle
Le circuit réparé est contrôlé dans la condition qui provoquait le défaut. Les neutres et conducteurs sont repérés avant fermeture. Le rapport permet de reproduire les essais sans interprétation implicite.
Éviter les promesses absolues
La bonne intervention permet de obtenir des mesures interprétables par circuit et par tronçon sans endommager les équipements électroniques sans diminuer la protection des personnes ni déplacer le risque vers un autre circuit.
Le second guide sur la complémentarité entre terre et protection différentielle aide à replacer le chantier dans le fonctionnement du logement.
La méthode en sept décisions
Pour l’utilisation d’un mégohmmètre pour rechercher un défaut d’isolement avant d’accuser le dispositif différentiel, la qualité du résultat tient autant à la mesure, au dimensionnement et à la réception qu’au matériel posé.
