Une salle de bains rénovée remplace les tuyaux cuivre par du PER, ajoute un receveur, conserve un radiateur métallique et cache une ancienne liaison vert-jaune derrière le meuble. Faut-il tout reconnecter, supprimer le conducteur ou le fixer sur le premier objet métallique ? La réponse dépend de la continuité électrique réelle et de la fonction de chaque élément.
La liaison équipotentielle locale vise à limiter les différences de potentiel simultanément accessibles. Elle ne remplace ni la terre ni la protection différentielle. Le contrôle inventorie les canalisations, masses d’appareils, éléments conducteurs et conducteurs de protection, puis mesure leur continuité avant fermeture des habillages.
Dressez la liste des canalisations métalliques entrantes et de leurs portions remplacées par du matériau isolant. Identifiez baignoire, receveur, radiateur, huisseries et éléments de construction métalliques accessibles. Repérez les conducteurs vert-jaune sans supposer leur destination.
Vérifiez les volumes autour de la douche et de la baignoire. Notez les circuits électriques, classes d’appareils et protections différentielles. Contrôlez les éléments avant qu’ils ne soient masqués par doublages ou mobilier.
Une liaison équipotentielle relie des parties conductrices afin de réduire la tension entre elles. Un tube plastique interrompt la continuité électrique mais des tronçons métalliques peuvent rester introduits dans le local. Une masse d’appareil de classe I est reliée par son conducteur de protection.
Tous les objets métalliques ne sont pas automatiquement des éléments conducteurs étrangers. La continuité se prouve par mesure et traçage, pas par couleur de fil seule. La liaison locale complète les protections générales sans autoriser un appareil dans un volume interdit.
Pour fixer le cadre technique, la réponse Promotelec sur la liaison équipotentielle locale précise que les éléments conducteurs accessibles concernés doivent être identifiés selon leur nature et reliés afin de limiter une différence de potentiel dangereuse.
Classer les causes plausibles
Le plombier a déposé une canalisation cuivre qui servait de chemin implicite. Un conducteur a été coupé puis laissé derrière un habillage. Un collier est posé sur peinture ou matière isolante et n’assure aucun contact.
La terre d’un radiateur a été confondue avec la liaison locale. Une huisserie métallique est reliée sans vérifier si elle introduit réellement un potentiel. La rénovation esthétique a déplacé les volumes sans reprendre les circuits.
Mesurer dans un ordre sûr
Identifiez hors tension chaque conducteur et ses deux extrémités. Mesurez la continuité des liaisons avec une méthode adaptée aux faibles résistances. Vérifiez la continuité des conducteurs de protection jusqu’au tableau.
Contrôlez la nature et la continuité des canalisations entrantes. Testez les dispositifs différentiels et les circuits alimentant le local. Photographiez et repérez les liaisons avant fermeture des parois.
Reliez les éléments effectivement concernés par la liaison locale selon le schéma applicable. Ne considérez pas une portion plastique comme conductrice, mais contrôlez les parties métalliques restantes. Conservez séparément la fonction du conducteur de protection des appareils.
Déplacez ou remplacez un équipement incompatible avec son volume. Si le périmètre ancien est incertain, formulez une mise en sécurité documentée. Si la continuité ne peut être garantie après fermeture, reprenez-la avant les finitions.
Choisir une correction proportionnée
Posez des conducteurs et raccords identifiables, accessibles ou durablement documentés. Rétablissez la continuité sur les éléments concernés avec des colliers appropriés. Reconnectez les masses de classe I à leur conducteur de protection.
Adaptez les circuits et appareillages aux volumes de la salle d’eau. Remplacez les connexions corrodées ou masquées sans contrôle. Remettez un plan et des photos des passages avant habillage.
Pour choisir une correction compatible, le guide Legrand de l’installation électrique en salle de bains précise que les volumes, indices de protection, dispositifs différentiels et liaisons de sécurité se conçoivent ensemble autour des points d’eau.
Refuser les raccourcis dangereux
Relier un objet au hasard peut créer une fausse confiance sans réduire le danger. Supprimer un conducteur parce que les tuyaux sont en PER peut oublier un élément métallique entrant. Utiliser une canalisation comme conducteur de protection est dangereux.
Une connexion cachée et non accessible peut se dégrader sans contrôle. La seule présence d’un différentiel ne dispense pas des liaisons et volumes requis. Annoncer une conformité globale après une rénovation locale est trompeur.
Le dossier sur la continuité du conducteur de protection vers la terre complète cette analyse.
Vérifier les références applicables
Pour préparer la réception, la distinction Promotelec entre sécurité et conformité précise que une rénovation partielle doit traiter les dangers identifiés sans prétendre que tout le logement est conforme lorsqu’il n’a pas été contrôlé dans son ensemble.
Pour la remise en ordre de la liaison équipotentielle locale d’une salle de bains après remplacement de canalisations et équipements, l’absence de tension doit être vérifiée avec une méthode et un appareil adaptés par une personne compétente.

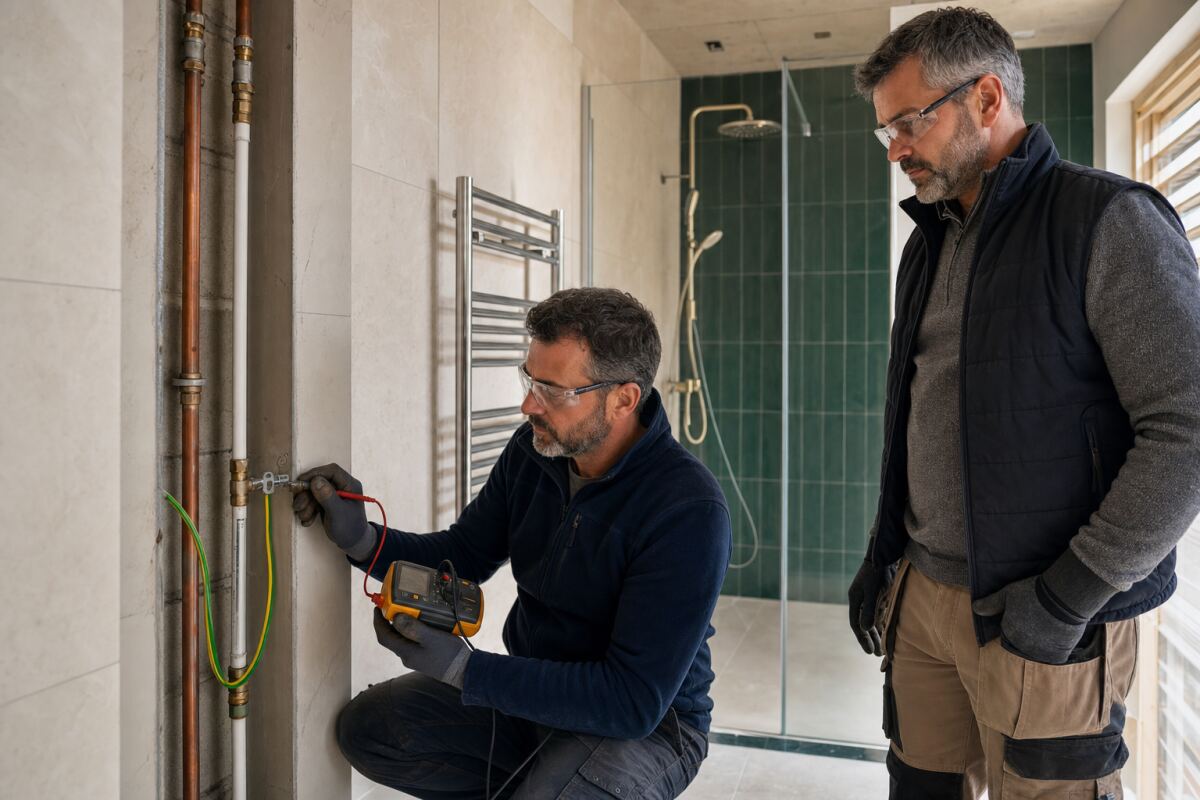

Cette photographie sert à relier les éléments conducteurs concernés sans branchement décoratif, oubli de masse ou confusion avec le conducteur de protection.
Pour la remise en ordre de la liaison équipotentielle locale d’une salle de bains après remplacement de canalisations et équipements, le dimensionnement inclut les pointes de démarrage, la simultanéité des usages et l’évolution vraisemblable de l’installation.
Comparer des devis portant sur le même résultat — Liaison équipotentielle de salle de bains
Pour la remise en ordre de la liaison équipotentielle locale d’une salle de bains après remplacement de canalisations et équipements, l’offre cohérente décrit le défaut constaté, le résultat attendu et le contrôle qui prouvera la correction.
Contrôler avant de refermer
La continuité des éléments concernés est mesurée et consignée. Les masses d’appareils possèdent leur conducteur de protection. Les volumes et indices de protection sont vérifiés après pose définitive.
Réceptionner sous charge réelle
Les dispositifs différentiels réussissent leurs essais. Aucun conducteur non identifié ne reste libre derrière un habillage. Le dossier distingue clairement mise en sécurité locale et conformité globale.
Éviter les promesses absolues
La bonne intervention permet de relier les éléments conducteurs concernés sans branchement décoratif, oubli de masse ou confusion avec le conducteur de protection sans diminuer la protection des personnes ni déplacer le risque vers un autre circuit.
Le second guide sur la protection différentielle des circuits de salle d’eau aide à replacer le chantier dans le fonctionnement du logement.
La méthode en sept décisions
Pour la remise en ordre de la liaison équipotentielle locale d’une salle de bains après remplacement de canalisations et équipements, la qualité du résultat tient autant à la mesure, au dimensionnement et à la réception qu’au matériel posé.
