Tirer une seule rallonge vers un garage finit souvent par alimenter éclairage, prises, congélateur, outils et parfois véhicule. Un tableau divisionnaire permet de séparer les circuits et de couper localement, mais il ne corrige pas une liaison principale trop faible. Sa conception commence donc par les usages, la distance et le chemin de câble avant le choix du coffret.
La terre ne se recrée pas au hasard dans la dépendance. Le conducteur de protection, le schéma de liaison à la terre, la protection amont et les dispositifs différentiels forment un ensemble. Une réserve bien calculée pour l’atelier ou la recharge coûte moins cher qu’une tranchée rouverte, sans justifier un surdimensionnement aveugle.
Mesurez la longueur réelle du cheminement et non la distance à vol d’oiseau. Listez éclairage, prises, machines, chauffage, pompe, porte motorisée et recharge possible. Repérez le schéma de terre et la capacité du tableau principal.
Décrivez la pose enterrée, en gaine, en façade ou dans un local soumis aux chocs. Vérifiez l’humidité, la poussière et les indices de protection nécessaires. Réservez une coupure locale accessible et un espace de coffret pour les évolutions plausibles.
La protection amont limite le courant admissible de la liaison vers le tableau secondaire. La section dépend du courant, de la longueur, du matériau, de la pose et de la chute de tension acceptée. Le tableau local répartit ensuite les circuits terminaux avec leurs protections propres.
Le conducteur de protection accompagne l’alimentation et conserve la continuité des masses. Une coupure générale locale permet une intervention rapide sans parcourir la distance vers la maison. La sélectivité et la répartition différentielle limitent l’étendue d’une coupure.
Pour fixer le cadre technique, le guide Promotelec sur les dépendances précise que une dépendance doit disposer de protections adaptées et recevoir le conducteur de protection depuis l’installation principale selon le schéma retenu.
Classer les causes plausibles
La liaison existante a été dimensionnée pour une lampe puis étendue à un atelier. La longueur réelle crée une chute de tension sensible au démarrage des machines. La terre a été improvisée localement sans étude du schéma d’ensemble.
Le coffret ne possède aucune réserve pour une nouvelle protection. Les prises extérieures partagent un différentiel avec des usages sensibles. Le câble ou l’enveloppe ne résiste pas à l’humidité, aux chocs ou aux rongeurs.
Mesurer dans un ordre sûr
Calculez la puissance simultanée réaliste et les courants de démarrage. Vérifiez la chute de tension au courant de projet puis au démarrage le plus défavorable. Contrôlez la continuité du conducteur de protection jusqu’aux masses de la dépendance.
Mesurez les conditions de déclenchement des protections après réalisation. Testez chaque circuit terminal séparément puis en charge combinée. Vérifiez la coupure locale, le repérage et l’accessibilité des organes.
Si les usages sont limités et stables, dimensionnez la liaison sur ce scénario avec une marge documentée. Si une borne ou une machine est probable, prévoyez gaine et coffret sans installer inutilement toute la puissance. Si la chute de tension gouverne le calcul, augmentez la section plutôt que le calibre de protection.
Si l’environnement est humide ou poussiéreux, adaptez enveloppe et appareillage. Si la distance rend la coupure principale inaccessible, installez une coupure locale clairement repérée. Si l’installation existante ne peut alimenter la dépendance, traitez la capacité amont avant de creuser.
Choisir une correction proportionnée
Posez une liaison protégée, mécaniquement adaptée et correctement repérée. Installez un coffret avec coupure locale, dispositifs différentiels et protections de départ. Amenez le conducteur de protection selon le schéma validé.
Séparez éclairage, prises, usages spécialisés et extérieur lorsque nécessaire. Laissez une réserve physique et documentaire pour les évolutions prévues. Fournissez schéma, sections, longueurs et résultats des essais.
Pour choisir une correction compatible, le rappel Promotelec sur le dimensionnement d’une liaison précise que la section d’une alimentation dépend notamment du courant maximal et de la longueur, ce qui impose de calculer la liaison plutôt que de choisir un câble par habitude.
Refuser les raccourcis dangereux
Ajouter un piquet local sans coordination peut créer un schéma de protection incohérent. Augmenter le disjoncteur amont sans changer la liaison expose le câble à la surcharge. Sous-estimer le démarrage d’un moteur provoque chute de tension et arrêts aléatoires.
Un coffret ouvert à la poussière ou à l’humidité vieillit prématurément. Partager trop de circuits sous un seul différentiel étend chaque panne à toute la dépendance. Enfouir sans plan ni fourreau disponible rend toute évolution coûteuse.
Le dossier sur le rôle de la mise à la terre dans la protection des personnes complète cette analyse.
Vérifier les références applicables
Pour préparer la réception, la présentation Hager des coffrets de distribution précise que un coffret de distribution doit offrir les rangées, accessoires et possibilités d’évolution nécessaires à une répartition lisible et protégée.
Pour l’alimentation électrique d’un garage, atelier ou bâtiment annexe par un tableau divisionnaire, l’absence de tension doit être vérifiée avec une méthode et un appareil adaptés par une personne compétente.

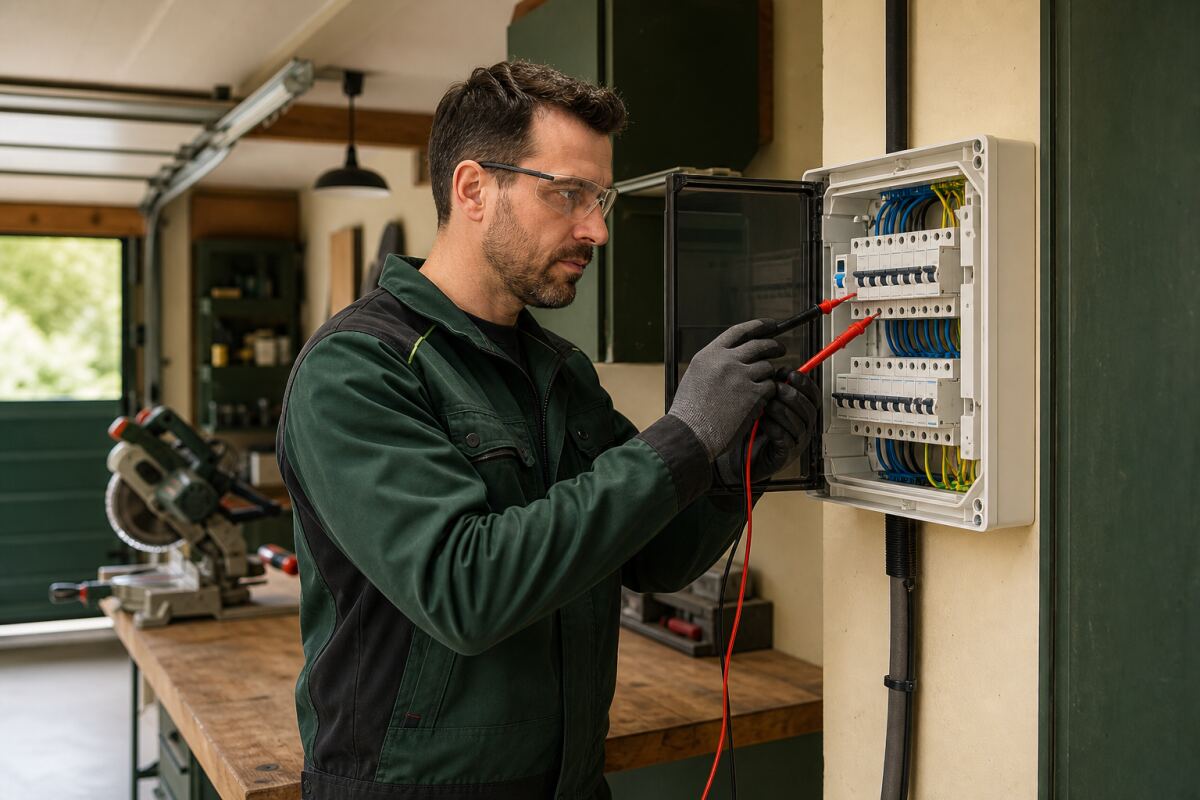

Cette photographie sert à distribuer les usages actuels et prévisibles avec une coupure locale, une protection cohérente et une chute de tension maîtrisée.
Pour l’alimentation électrique d’un garage, atelier ou bâtiment annexe par un tableau divisionnaire, le dimensionnement inclut les pointes de démarrage, la simultanéité des usages et l’évolution vraisemblable de l’installation.
Comparer des devis portant sur le même résultat — Tableau divisionnaire pour garage ou dépendance
Pour l’alimentation électrique d’un garage, atelier ou bâtiment annexe par un tableau divisionnaire, l’offre cohérente décrit le défaut constaté, le résultat attendu et le contrôle qui prouvera la correction.
Contrôler avant de refermer
La tension reste dans la plage prévue au démarrage de la charge la plus exigeante. La continuité de protection est vérifiée sur chaque masse. Les protections déclenchent dans les conditions attendues.
Réceptionner sous charge réelle
La coupure locale interrompt tous les circuits concernés et reste accessible. Le coffret ne présente ni échauffement ni pénétration d’eau après mise en service. Le propriétaire reçoit le schéma, le tracé enterré et les réserves disponibles.
Éviter les promesses absolues
La bonne intervention permet de distribuer les usages actuels et prévisibles avec une coupure locale, une protection cohérente et une chute de tension maîtrisée sans diminuer la protection des personnes ni déplacer le risque vers un autre circuit.
Le second guide sur les contraintes d’une future borne de recharge aide à replacer le chantier dans le fonctionnement du logement.
La méthode en sept décisions
Pour l’alimentation électrique d’un garage, atelier ou bâtiment annexe par un tableau divisionnaire, la qualité du résultat tient autant à la mesure, au dimensionnement et à la réception qu’au matériel posé.
