Le multimètre affiche près de 230 V au bout du jardin, mais le portail grogne, la pompe décroche ou le contacteur retombe au démarrage. La tension à vide ne renseigne presque pas sur la capacité de la liaison à transporter le courant d’appel. Sa résistance, la longueur aller-retour et les raccordements produisent une chute précisément quand le moteur demande le plus.
Le calcul ne consiste pas seulement à choisir entre 1,5 et 2,5 mm². Il relie courant permanent, pointe de démarrage, longueur, mode de pose, protection et tolérance de l’équipement. Une mesure synchronisée au démarrage permet ensuite de distinguer câble trop faible, borne résistive et défaut du moteur.
Mesurez la longueur complète du parcours en incluant montées, détours et aller-retour électrique. Relevez puissance, courant nominal et données de démarrage de l’équipement. Notez si le défaut dépend de la température, de la charge mécanique ou d’une rallonge ajoutée.
Inspectez sans démontage les boîtes, raccords enterrés et signes d’humidité. Identifiez section, matériau, protection et mode de pose de la liaison. Comparez le comportement à vide, en fonctionnement établi et pendant le démarrage.
La chute de tension augmente avec le courant et la longueur, et diminue avec la section. Le courant de démarrage d’un moteur peut être plusieurs fois supérieur à son courant établi. Une mesure lente peut manquer la baisse brève qui fait décrocher l’électronique.
Une connexion résistive ajoute une chute localisée et un échauffement distinct de celui du câble. La protection doit accepter le démarrage normal tout en protégeant la liaison et le moteur. La tension disponible au point d’usage se vérifie sous la charge réelle la plus défavorable.
Pour fixer le cadre technique, la méthode Promotelec de calcul d’une chute de tension précise que la longueur, l’impédance, le courant et le facteur de puissance déterminent la baisse de tension et la section nécessaire au bon fonctionnement du récepteur.
Classer les causes plausibles
La section a été choisie pour le courant nominal sans intégrer la distance. Le courant d’appel du moteur dépasse l’hypothèse du calcul. Une boîte enterrée humide ou une borne oxydée ajoute de la résistance.
Une rallonge ou un câble souple inadapté complète la liaison fixe. Le mécanisme du portail ou la pompe force et prolonge la phase de démarrage. La tension amont est déjà basse au moment où d’autres charges démarrent.
Mesurer dans un ordre sûr
Mesurez simultanément ou successivement la tension au départ et à l’arrivée pendant le démarrage. Enregistrez le courant d’appel avec un appareil capable de capter la pointe. Contrôlez hors tension la continuité et la résistance relative des conducteurs.
Isolez le moteur de sa charge mécanique lorsque la notice autorise cet essai. Vérifiez chaque raccord intermédiaire par inspection et mesure appropriée. Comparez la valeur calculée à la chute réellement mesurée sous charge.
Si la tension chute dès le départ du circuit, recherchez d’abord la source ou la simultanéité des charges. Si la chute apparaît entre départ et arrivée, corrigez liaison ou raccordements. Si le courant d’appel est anormalement long, contrôlez la mécanique et le moteur.
Si la section est insuffisante, redimensionnez le câble sans augmenter seul le disjoncteur. Si un raccord concentre la chute, remplacez le matériel et la partie de conducteur altérée. Si les données constructeur permettent un démarrage progressif, étudiez-le après correction du réseau.
Choisir une correction proportionnée
Remplacez la liaison par une section calculée pour la longueur et la pose réelles. Supprimez les raccords enterrés inutiles ou utilisez des solutions d’étanchéité adaptées. Coordonnez disjoncteur, câble, commande et protection du moteur.
Réparez les points résistifs avec bornes et enveloppes compatibles. Corrigez le mécanisme qui augmente artificiellement le temps de démarrage. Consignez courant nominal, pointe mesurée et tension minimale obtenue.
Pour choisir une correction compatible, les règles Promotelec pour les installations extérieures précise que les circuits extérieurs demandent une protection différentielle, des matériels adaptés et une section cohérente avec leur longueur.
Refuser les raccourcis dangereux
Choisir une courbe de disjoncteur plus tolérante sans calcul peut masquer une liaison insuffisante. Mesurer uniquement à vide donne une fausse impression de conformité. Multiplier les raccords dans le sol augmente les points de pénétration d’eau.
Une chute de tension prolongée peut échauffer le moteur et réduire sa durée de vie. Un câble plus gros mal raccordé reste vulnérable au point de connexion. Ignorer la chute amont conduit à surdimensionner inutilement la seule liaison extérieure.
Le dossier sur les pannes fréquentes d’un portail motorisé complète cette analyse.
Vérifier les références applicables
Pour préparer la réception, le dossier Promotelec sur les circuits éloignés précise que l’alimentation d’une dépendance doit être conçue comme une installation distribuée et non comme une rallonge permanente.
Pour un portail, une pompe ou un équipement éloigné qui reçoit une tension correcte à vide mais chute au démarrage, l’absence de tension doit être vérifiée avec une méthode et un appareil adaptés par une personne compétente.

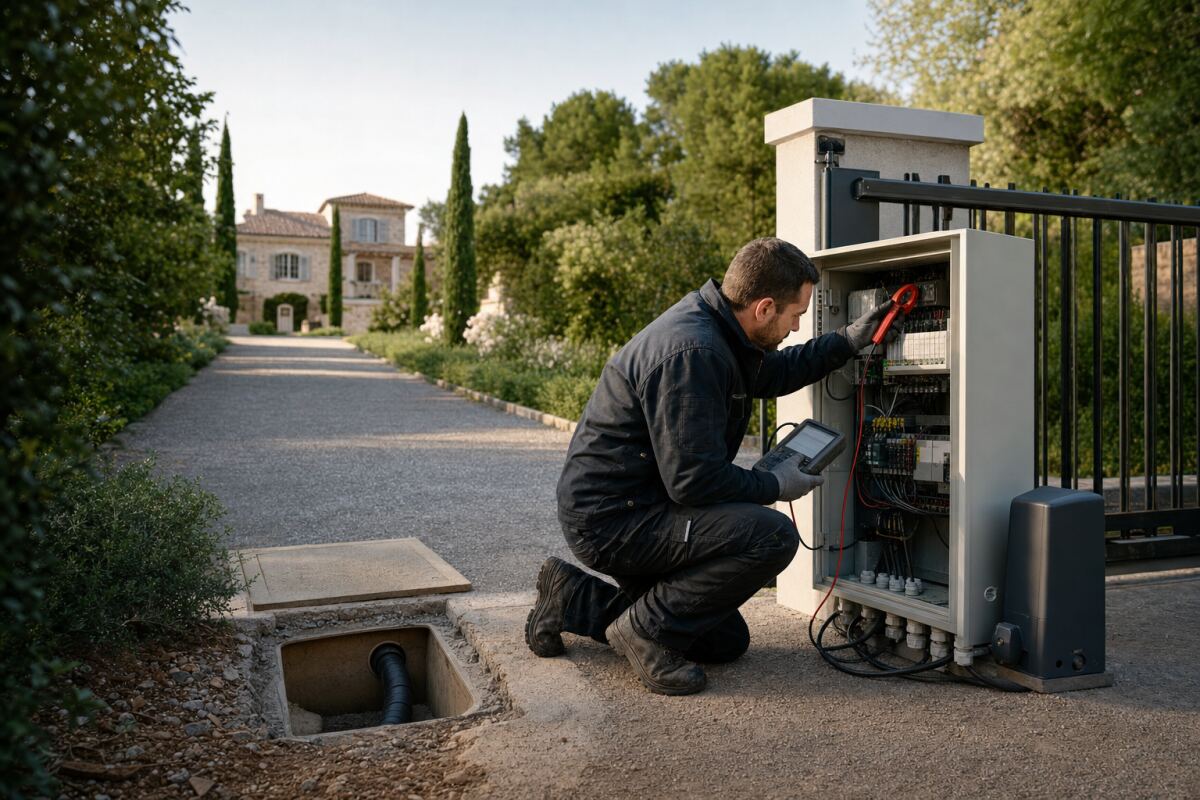

Cette photographie sert à dimensionner la liaison et sa protection pour maintenir la tension utile pendant le courant d’appel sans surdimensionnement arbitraire.
Pour un portail, une pompe ou un équipement éloigné qui reçoit une tension correcte à vide mais chute au démarrage, le dimensionnement inclut les pointes de démarrage, la simultanéité des usages et l’évolution vraisemblable de l’installation.
Comparer des devis portant sur le même résultat — Câble électrique très long vers portail ou pompe
Pour un portail, une pompe ou un équipement éloigné qui reçoit une tension correcte à vide mais chute au démarrage, l’offre cohérente décrit le défaut constaté, le résultat attendu et le contrôle qui prouvera la correction.
Contrôler avant de refermer
La tension minimale au démarrage respecte la plage de l’équipement. Le moteur atteint rapidement son régime sans vibration anormale. Les raccordements ne chauffent pas pendant plusieurs cycles.
Réceptionner sous charge réelle
La protection accepte le démarrage normal et coupe le défaut simulable prévu. L’étanchéité et la protection mécanique du parcours sont contrôlées. Le calcul et les mesures de réception sont remis avec le plan du câble.
Éviter les promesses absolues
La bonne intervention permet de dimensionner la liaison et sa protection pour maintenir la tension utile pendant le courant d’appel sans surdimensionnement arbitraire sans diminuer la protection des personnes ni déplacer le risque vers un autre circuit.
Le second guide sur les signes d’échauffement et de surcharge au tableau aide à replacer le chantier dans le fonctionnement du logement.
La méthode en sept décisions
Pour un portail, une pompe ou un équipement éloigné qui reçoit une tension correcte à vide mais chute au démarrage, la qualité du résultat tient autant à la mesure, au dimensionnement et à la réception qu’au matériel posé.
