Quand les robinets thermostatiques ferment, la résistance du réseau augmente. Avec un circulateur fixe ou mal réglé, la pression différentielle peut faire siffler les vannes et réduire fortement le débit traversant le générateur. Une soupape différentielle ouvre alors un passage entre départ et retour au-delà d’un seuil. Elle n’est pourtant pas destinée à rester chaude en permanence.
Un bypass trop ouvert recircule de l’eau chaude directement vers le retour, réduit l’écart de température et peut pénaliser une chaudière à condensation. Un réglage trop haut ne protège ni les vannes ni le débit minimal. Il faut donc connaître la courbe du circulateur, les exigences du générateur et le débit lorsque les zones ferment avant de choisir la solution.
Repérez le bypass, son sens de circulation, sa graduation et les températures de part et d’autre. Notez les bruits de robinets lorsque plusieurs têtes thermostatiques approchent de leur consigne. Vérifiez le mode du circulateur, sa courbe et la pression qu’il peut produire à faible débit.
Relevez le débit minimal exigé par la chaudière ou la pompe à chaleur. Comparez la température du bypass avec toutes les vannes ouvertes puis presque toutes fermées. Identifiez les autres chemins permanents : radiateur sans tête, ballon, séparateur ou boucle ouverte.
La fermeture des vannes réduit le débit et augmente la pression disponible aux organes restés ouverts. La soupape commence à s’ouvrir lorsque la différence de pression dépasse son réglage. Le débit dérivé dépend ensuite de la pression et de la capacité hydraulique de la vanne.
Un circulateur à pression proportionnelle peut réduire le besoin de bypass mais ne remplace pas toujours l’exigence de débit minimal du générateur. Le passage direct départ-retour élève la température de retour et ne fournit presque aucune chaleur au bâtiment. Le bon réglage laisse le bypass fermé à charge normale et l’ouvre seulement lorsque la fermeture des zones le justifie.
Pour fixer le principe de fonctionnement, la documentation Caleffi de la soupape différentielle indique que le dispositif s’ouvre progressivement lorsque les vannes ferment afin de limiter la pression maximale créée par le circulateur dans un réseau à débit variable.
La soupape est réglée trop bas et reste ouverte même lorsque les radiateurs demandent du débit. Elle est réglée trop haut et les robinets sifflent avant son ouverture. Le circulateur fonctionne à une vitesse fixe excessive pour le réseau.
Le sens de montage est inversé ou la prise de pression ne correspond pas au schéma fabricant. Le générateur exige un débit minimal supérieur à ce que le seul radiateur libre peut assurer. Un réseau mal équilibré crée des surpressions locales attribuées à tort au bypass.

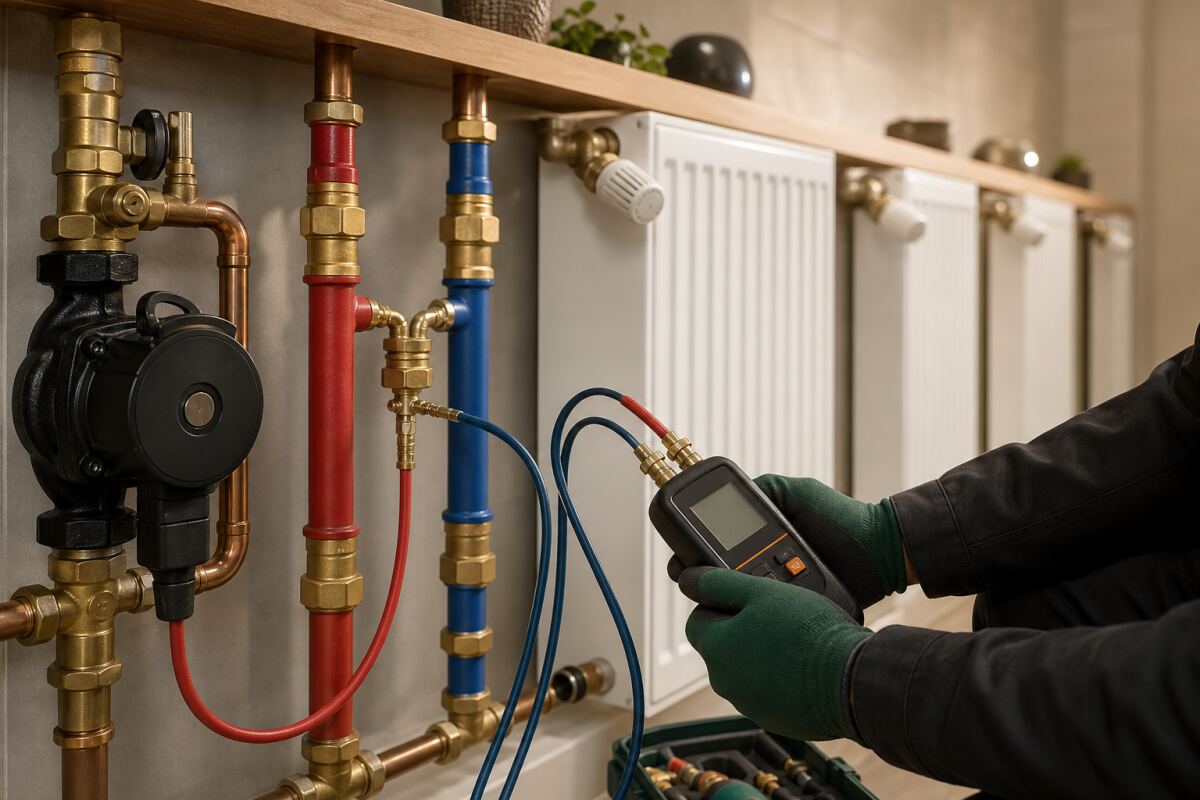

Mesurez la pression différentielle ou utilisez les points de mesure disponibles dans deux états de charge. Fermez progressivement des zones dans une séquence contrôlée et observez le début d’échauffement du bypass. Comparez le comportement en pression proportionnelle et dans le réglage initial autorisé du circulateur.
Contrôlez le débit du générateur dans le scénario où une seule petite zone appelle. Mesurez départ et retour pour quantifier l’effet du passage direct. Vérifiez que l’ouverture du bypass supprime le bruit sans provoquer immédiatement l’arrêt du brûleur.
Si le circulateur adapte correctement sa pression et que le débit minimal reste garanti, un bypass peut être inutile selon la notice. Si le générateur impose un débit minimal, le chemin de protection doit être calculé même avec une pompe variable. Si le bypass chauffe à pleine charge, relevez son seuil ou corrigez une pression de pompe excessive.
Si les vannes sifflent avant ouverture, réduisez la pression disponible ou ajustez le seuil dans la plage calculée. Si le retour devient presque aussi chaud que le départ, recherchez un court-circuit permanent. Si plusieurs branches restent déséquilibrées, traitez l’équilibrage avant de compter sur la soupape.
Choisir une correction proportionnée
Réglez la soupape à partir de la courbe de pompe et du débit minimal requis. Passez le circulateur dans un mode de pression adapté au réseau lorsque sa notice le permet. Conservez un émetteur ou un circuit de référence ouvert uniquement si le schéma et l’usage le justifient.
Corrigez le sens de montage, l’emplacement et les robinets d’isolement du bypass. Équilibrez les branches et préréglez les corps thermostatiques pour limiter les variations locales. Documentez le seuil final et l’état de charge utilisé pour la mise au point.
Pour choisir le réglage ou le composant adapté, la fiche Danfoss AVDO indique que le choix et le réglage relient pression d’ouverture, débit de bypass requis et caractéristique du circulateur.
Laisser le bypass totalement ouvert transforme le réseau en boucle courte énergivore. Fermer la soupape sans vérifier le débit minimal peut mettre le générateur en défaut. Régler à l’oreille seulement ne garantit ni pression ni débit conformes.
Augmenter la vitesse de pompe pour chauffer une pièce éloignée aggrave souvent le sifflement ailleurs. Confondre soupape différentielle et soupape de sécurité conduit à des interventions dangereuses. Calorifuger avant réglage cache l’échauffement qui révèle une ouverture permanente.
Le guide sur la coordination entre robinets thermostatiques et thermostat central complète cette analyse.
Pour organiser le contrôle final, la fiche technique Wilo du circulateur Stratos PICO distingue notamment la pression différentielle constante et la pression différentielle variable.
Pour une soupape différentielle montée entre départ et retour d’un réseau à robinets thermostatiques, une intervention sérieuse commence par une photographie du fonctionnement et non par le remplacement du premier composant suspect.
Le chauffagiste compétent en équilibrage doit expliquer comment ses contrôles permettent de maintenir le débit minimal utile et limiter la pression différentielle sans créer un court-circuit hydraulique permanent.
Comparer des devis portant sur le même résultat — Soupape différentielle sur réseau de radiateurs
Pour une soupape différentielle montée entre départ et retour d’un réseau à robinets thermostatiques, une offre cohérente décrit le symptôme mesuré, le résultat attendu et les limites de l’installation existante.
Le bypass reste froid ou peu sollicité lorsque le réseau est normalement ouvert. Il commence à conduire dans le scénario de fermeture prévu sans dépasser la pression cible. Le débit minimal du générateur est respecté dans la plus petite charge.
Les robinets ne sifflent plus et les pièces gardent leur température. L’écart départ-retour reste compatible avec le rendement attendu. Le réglage, la courbe de pompe et le schéma sont remis avec la réception.
Éviter les promesses absolues
La bonne intervention est celle qui permet de maintenir le débit minimal utile et limiter la pression différentielle sans créer un court-circuit hydraulique permanent sans déplacer le problème vers le générateur ou une autre zone.
Le second dossier sur l’équilibrage d’un réseau de radiateurs aide à replacer l’intervention dans les déperditions et les usages.
La méthode en sept décisions
Pour une soupape différentielle montée entre départ et retour d’un réseau à robinets thermostatiques, la qualité du résultat dépend autant du diagnostic et de la mise en service que du composant choisi.
