Une bouteille de découplage crée une zone de très faible perte de charge entre le circuit du générateur et celui des émetteurs. Chaque circulateur peut alors imposer son débit sans combattre directement l’autre. Cette fonction est utile lorsqu’un générateur exige son propre débit ou que plusieurs circuits variables interagissent. Elle ne corrige cependant ni un réseau emboué ni des vannes mal réglées.
Le comportement dépend du rapport entre débit primaire et débit secondaire. Si le primaire est supérieur, une partie de l’eau chaude repart directement vers la chaudière et réchauffe son retour. Si le secondaire est supérieur, il réaspire une partie de son retour et abaisse sa température de départ. Ces mélanges doivent être acceptés et mesurés, pas découverts après la pose.

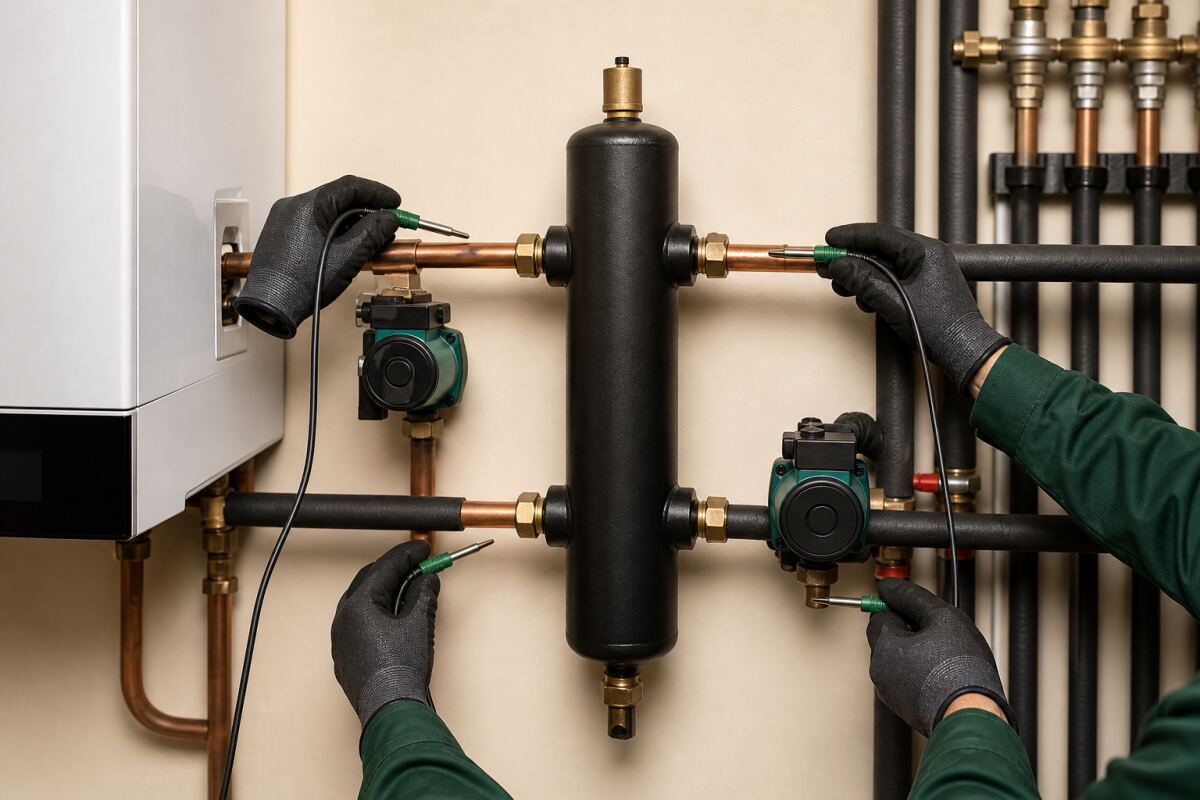

Reconstituez le sens des quatre piquages, la position des circulateurs et les sondes de température. Relevez les débits primaire et secondaire ou les données permettant de les estimer dans plusieurs états de charge. Mesurez les quatre températures de la bouteille après stabilisation.
Notez les circuits actifs, leurs vannes et leurs températures de départ propres. Vérifiez si le défaut existait avant une modification de pompe, de chaudière ou de zonage. Inspectez air, boues, filtres et équilibrage avant d’attribuer toute instabilité à un conflit hydraulique.
La très faible perte de charge entre départ et retour de la bouteille découple les pressions créées par les pompes. Lorsque les débits sont proches, le mélange vertical reste limité et les températures se transmettent presque directement. Si le débit primaire dépasse le secondaire, l’excédent descend dans la bouteille vers le retour primaire.
Si le débit secondaire dépasse le primaire, une partie du retour secondaire remonte et se mélange au départ. Le découplage protège les débits mais ne garantit pas une température optimale ni un bon rendement. Une bouteille surdimensionnée augmente volume et pertes sans compenser une mauvaise commande des pompes.
Pour fixer le principe de fonctionnement, l’analyse Cegibat des bouteilles de découplage indique que le découplage peut résoudre des conflits de pompes mais une recirculation primaire vers le retour risque de pénaliser la condensation.
Deux circulateurs en série ou sur des branches communes se perturbent lorsque les vannes changent d’état. Le générateur présente une forte perte de charge et son débit minimal n’est pas assuré par le réseau variable. Les débits primaire et secondaire sont réglés indépendamment sans tenir compte de leurs températures.
Une pompe surdimensionnée crée un excédent primaire et un retour inutilement chaud. Le réseau secondaire demande plus de débit que le primaire et reçoit une eau mélangée trop froide. Le véritable défaut est un manque d’équilibrage, un filtre colmaté ou un clapet mal placé.
Mesurez les quatre températures et vérifiez le sens du mélange par bilan énergétique. Comparez les intensités ou débits des pompes dans les principales combinaisons de zones. Réduisez une consigne de pompe dans sa plage et observez l’effet sur mélange et confort.
Contrôlez le débit minimal du générateur indépendamment du débit secondaire. Vérifiez l’absence de circulation parasite lorsque seule une pompe fonctionne. Comparez le fonctionnement avant et après équilibrage des branches sans ajouter de bouteille.
Un conflit de pompes démontré ou une exigence de débit primaire distincte justifie le découplage. Un simple manque de débit sur une branche appelle d’abord nettoyage et équilibrage. Un primaire constamment supérieur est réduit si le générateur conserve son débit minimal.
Un secondaire supérieur impose d’accepter la baisse de température ou d’adapter débits et régulation. Une chaudière à condensation exige de surveiller le retour avant de valider la solution. Un générateur moderne à pompe intégrée peut offrir d’autres schémas préconisés par son fabricant.
Choisir une correction proportionnée
Équilibrez et nettoyez les circuits avant de dimensionner le séparateur. Choisissez la bouteille sur le plus grand débit requis et les vitesses recommandées. Réglez les pompes pour rapprocher les débits lorsque le fonctionnement le permet.
Placez les sondes aux points réellement représentatifs des températures mélangées. Calorifugez le corps et les raccords après contrôle des quatre températures. Adaptez la loi d’eau et les priorités de zones au nouveau schéma hydraulique.
Pour choisir le réglage ou le composant adapté, la documentation Caleffi des séparateurs hydrauliques indique que la faible perte de charge de la bouteille rend les débits primaire et secondaire indépendants et autorise plusieurs régimes de circulation.
Ajouter une bouteille sans mesures peut cacher un filtre colmaté ou un mauvais équilibrage. Un surdébit primaire permanent réchauffe le retour et réduit la condensation. Un débit secondaire excessif abaisse le départ et pousse à augmenter inutilement la chaudière.
Deux pompes réglées au maximum consomment plus et rendent le mélange instable. Une sonde mal placée commande le générateur sur une température qui n’est pas celle des émetteurs. Confondre séparation hydraulique et stockage thermique conduit à attendre une inertie que la petite bouteille ne fournit pas.
Le guide sur les principes d’équilibrage des radiateurs complète cette analyse.
Pour organiser le contrôle final, le guide Cegibat d’optimisation des chaufferies indique que les surdébits et retours trop chauds doivent être corrigés par mesure, équilibrage et régulation avant d’ajouter des organes.
Pour l’ajout ou le réglage d’une bouteille de découplage entre un générateur et plusieurs circuits, une intervention sérieuse commence par une photographie du fonctionnement et non par le remplacement du premier composant suspect.
Le bureau d’études thermique ou chauffagiste hydraulicien doit expliquer comment ses contrôles permettent de supprimer les interactions entre circulateurs seulement lorsqu’elles sont démontrées, tout en limitant mélange et température de retour.
Comparer des devis portant sur le même résultat — Bouteille de découplage hydraulique
Pour l’ajout ou le réglage d’une bouteille de découplage entre un générateur et plusieurs circuits, une offre cohérente décrit le symptôme mesuré, le résultat attendu et les limites de l’installation existante.
Les quatre températures et les états de pompes sont consignés à pleine et faible charge. Le débit minimal du générateur est garanti sans excès primaire permanent. Les circuits secondaires reçoivent la température nécessaire sans surchauffe.
La température de retour reste favorable au rendement attendu. Aucune circulation parasite ne persiste quand une seule zone fonctionne. Le schéma final précise pompes, clapets, sondes, débits et réglages.
Éviter les promesses absolues
La bonne intervention est celle qui permet de supprimer les interactions entre circulateurs seulement lorsqu’elles sont démontrées, tout en limitant mélange et température de retour sans déplacer le problème vers le générateur ou une autre zone.
Le second dossier sur l’abaissement progressif de la température de départ aide à replacer l’intervention dans les déperditions et les usages.
La méthode en sept décisions
Pour l’ajout ou le réglage d’une bouteille de découplage entre un générateur et plusieurs circuits, la qualité du résultat dépend autant du diagnostic et de la mise en service que du composant choisi.
