Lorsque le radiateur proche de la chaudière brûle et que la chambre du fond reste froide, augmenter la température d’eau masque souvent le vrai problème : les premiers émetteurs captent trop de débit. L’équilibrage hydraulique répartit l’eau selon les besoins de chaque pièce, sans demander au générateur de surchauffer tout le réseau.
Cette opération ne consiste pas à fermer au hasard quelques robinets. Elle part des déperditions, du type de réseau et des mesures, puis règle les organes prévus. Un bon résultat se vérifie par les températures ambiantes, les écarts départ-retour, le bruit et la stabilité de la régulation.
Distinguer manque de puissance et manque de débit
Un radiateur froid peut être mal alimenté, emboué, rempli d’air, sous-dimensionné ou commandé par une vanne fermée. L’équilibrage corrige uniquement la distribution des débits. Il ne crée pas de puissance supplémentaire et ne compense pas une isolation insuffisante.
Commencez par comparer les pièces. Si tous les radiateurs sont tièdes par grand froid, la température d’eau ou la puissance du générateur peut être insuffisante. Si les proches sont chauds et les éloignés froids, le déséquilibre devient probable.
Comprendre le chemin préféré de l’eau
Le circulateur crée une différence de pression. L’eau emprunte davantage les branches offrant le moins de résistance : tuyaux courts, gros diamètres et vannes ouvertes. Les radiateurs éloignés reçoivent ce qui reste. Le débit ne se partage pas automatiquement selon la taille des pièces.
Le réglage ajoute une résistance maîtrisée sur les circuits favorisés afin de réserver de la pression aux autres. Il ne faut pas étrangler l’ensemble : le circulateur doit conserver un point de fonctionnement stable et le générateur son débit minimal.
Identifier le type de réseau
Réseau bitube
Chaque radiateur est raccordé entre un départ et un retour communs. Le débit se règle par le corps de robinet préréglable, le té de réglage ou une vanne de branche. C’est l’architecture la plus simple à équilibrer émetteur par émetteur.
Réseau monotube
Les radiateurs se succèdent sur une boucle avec dérivation. Fermer un organe inadapté peut réduire le débit de toute la suite. Les corps monotubes et leurs coefficients de dérivation exigent une méthode spécifique.
Distribution en pieuvre
Chaque radiateur revient à un collecteur. Les réglages peuvent se faire sur le collecteur ou l’émetteur. Les longueurs très différentes restent à prendre en compte, même si les diamètres sont identiques.
Colonnes d’immeuble
Il faut équilibrer colonnes, pieds de colonne et logements, pas uniquement les radiateurs d’un appartement. Une action locale peut déplacer le problème chez le voisin. Le gestionnaire coordonne l’opération globale.
Plancher chauffant associé
Le plancher fonctionne à une température et des débits différents. Groupe de mélange, collecteurs et radiateurs forment plusieurs circuits. L’équilibrage respecte leur hydraulique et la priorité du générateur.
Réseau ancien non documenté
Repérez les tuyaux à froid puis pendant une montée en température. Une caméra thermique aide sans remplacer le schéma. Les raccordements cachés et anciens shunts doivent être identifiés avant tout réglage.
Écarter les pannes simples avant de régler
Vérifiez pression à froid, purge, position des vannes, tiges de robinets thermostatiques, sens de circulation et fonctionnement du circulateur. Un robinet bloqué fermé ne s’équilibre pas. Une pression insuffisante peut empêcher l’eau d’atteindre l’étage.
Contrôlez aussi le filtre, le pot à boues et les crépines. Une perte de charge variable due aux dépôts rend tout réglage instable. L’article sur le désembouage du chauffage distingue les signes et les méthodes.
Recueillir les déperditions de chaque pièce
Le débit cible dépend de la puissance nécessaire. Une chambre intérieure isolée ne demande pas le même débit qu’un séjour d’angle vitré. Reprenez l’étude thermique, les dimensions des radiateurs et le régime d’eau de calcul.
À défaut de dossier, un professionnel estime les déperditions à partir des parois, du renouvellement d’air et de la température extérieure de base. Se fier uniquement au volume de la pièce ignore orientation, isolation et fenêtres.
Calculer un débit de référence
La puissance transmise par l’eau dépend de son débit et de l’écart de température entre entrée et sortie. En approximation, un radiateur de 1 kW avec un écart d’eau de 10 K demande environ 86 litres par heure. Avec 15 K, le débit cible est plus faible.
Ce calcul suppose que le radiateur délivre la puissance attendue au régime choisi. À basse température, sa puissance nominale catalogue doit être corrigée. L’équilibrage part donc d’un couple puissance-débit cohérent.
Ne pas imposer le même écart de température partout
L’écart départ-retour global dépend du générateur, de la charge et de la régulation. Mesurer exactement 10 °C sur chaque radiateur n’est pas une obligation universelle. Un radiateur surdimensionné ou une vanne modulante peut présenter un comportement différent.
Utilisez l’écart comme indicateur avec le débit, la température ambiante et la notice. Un petit écart peut signaler un débit excessif ; un grand écart, un débit faible ou un émetteur très sollicité. La conclusion exige plusieurs mesures.
Ouvrez les robinets thermostatiques, désactivez temporairement les abaissements et laissez le réseau atteindre un régime stable. Fermez les fenêtres et notez la température extérieure. Une mesure pendant la relance matinale ne représente pas l’équilibre permanent.
Sur une PAC modulante, forcez si possible un mode de test prévu par le fabricant ou observez une plage de puissance stable. Ne désactivez pas les sécurités. L’objectif est de comparer les branches sous des conditions reproductibles.
Mesurer sans se fier à la main
Le toucher distingue grossièrement chaud et froid, pas un écart de quelques kelvins. Utilisez des sondes de contact isolées de l’air ambiant, un thermomètre adapté ou une caméra thermique avec émissivité maîtrisée.
Sur un tuyau métallique brillant, l’infrarouge peut lire un reflet. Placez un ruban mat identique aux points de mesure et attendez l’équilibre. Notez départ, retour, ambiance, position de réglage et heure.

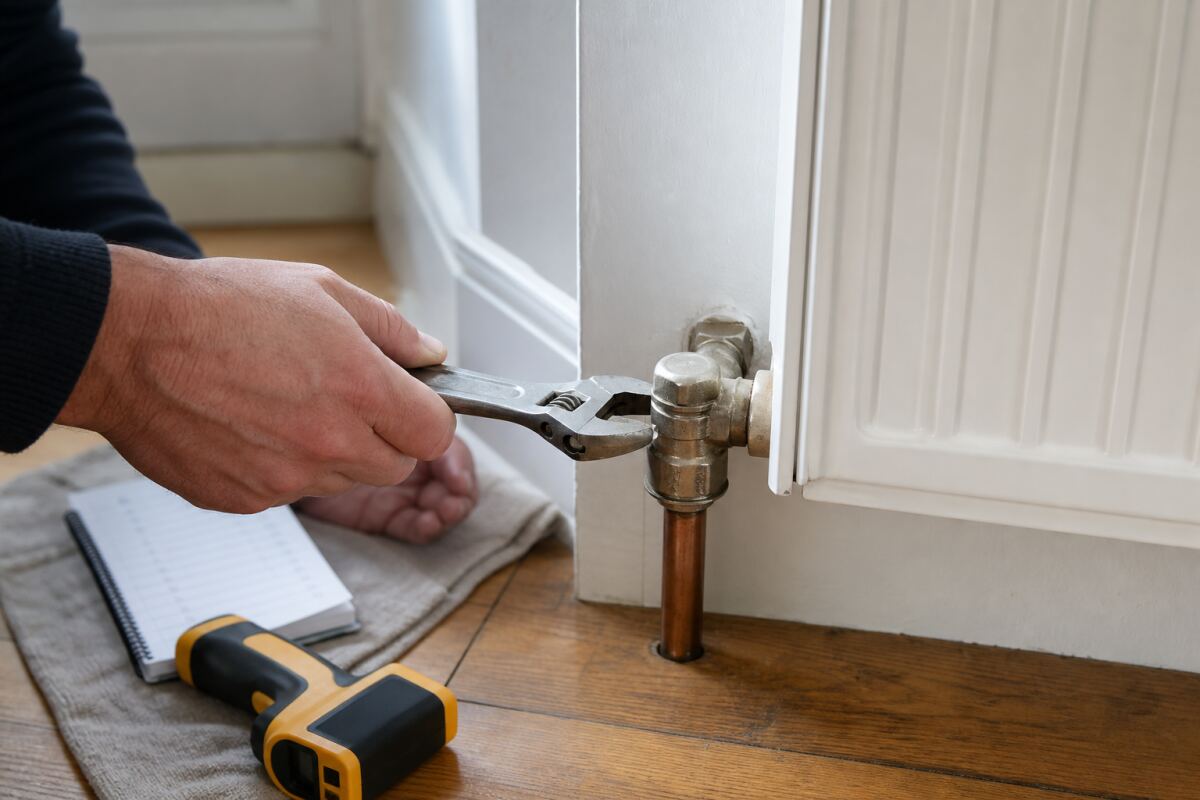

Régler les tés de retour avec méthode
Le té ou coude de réglage se trouve généralement au retour sous un capuchon. Comptez la position initiale avant modification. Fermez doucement jusqu’en butée sans forcer, puis ouvrez selon le préréglage calculé ou la table du fabricant.
N’utilisez pas le té comme simple interrupteur quotidien. Sa fonction est de conserver un réglage hydraulique. Une fuite au presse-étoupe ou un organe grippé doit être réparé avant de poursuivre.
Utiliser les robinets préréglables
Certains corps thermostatiques limitent le débit maximal par une bague graduée. La valeur ne correspond pas directement à des litres par heure : elle renvoie au coefficient Kv et à la pression disponible. Consultez la table exacte du modèle.
Un préréglage dynamique maintient un débit malgré les variations de pression dans sa plage de fonctionnement. Il simplifie certaines installations mais exige une pression minimale et un rinçage propre. Un insert minuscule s’obstrue plus facilement dans un réseau sale.
Équilibrer branches et colonnes
Dans un grand réseau, régler chaque radiateur sans équilibrer les branches ne suffit pas. Les vannes de pied de colonne ou d’étage répartissent d’abord les débits principaux. Les organes terminaux affinent ensuite pièce par pièce.
Cegibat rappelle qu’un rééquilibrage commence par un diagnostic, utilise une méthode adaptée et se termine par un rapport dans son dossier sur l’optimisation d’une chaufferie existante. Cette hiérarchie évite de fermer excessivement les premiers radiateurs.
Adapter le circulateur après équilibrage
Un circulateur trop rapide crée bruit, consommation électrique et autorité excessive des vannes. Trop lent, il n’alimente pas les branches éloignées. Les modèles modernes proposent pression proportionnelle, constante ou vitesse fixe.
Choisissez le mode selon le réseau et les vannes. Diminuez progressivement jusqu’à conserver les débits cibles au point défavorisé. Vérifiez le débit minimal du générateur et l’absence de mise en défaut.
Gérer la fermeture des robinets thermostatiques
Lorsque le soleil chauffe plusieurs pièces, les têtes ferment et la pression disponible augmente sur les circuits restants. Un circulateur à vitesse variable limite cet effet. Une soupape différentielle peut être nécessaire selon l’installation, mais un réglage trop ouvert court-circuite départ et retour.
Le thermostat central et les robinets doivent avoir des rôles complémentaires. Le prochain guide sur les robinets thermostatiques et le thermostat central explique comment éviter les ordres contradictoires.
Ne pas équilibrer avec les têtes thermostatiques
La tête règle la température de la pièce en modulant. Elle ne mémorise pas un débit de calcul lorsque les conditions changent. La laisser à « 2 » pour calmer un radiateur favorisé confond confort et hydraulique.
L’équilibrage se fait sur le préréglage ou le retour, tête ouverte pendant la mise au point. Une fois les débits distribués, la tête reprend son rôle de limitation locale.
Revoir la loi d’eau après l’équilibrage
Un réseau équilibré permet souvent d’abaisser la température de départ : la pièce éloignée reçoit enfin sa part sans surchauffer les autres. Diminuez la courbe par petites étapes pendant plusieurs jours froids, en conservant une marge de confort.
La loi d’eau d’une pompe à chaleur doit être ajustée après les corrections hydrauliques. Régler la courbe avant le débit revient à compenser un problème par un autre.
Diagnostiquer les bruits après fermeture des vannes
Sifflement au robinet, claquement et bruit d’écoulement signalent souvent une pression différentielle excessive, une vanne montée à l’envers ou de l’air. Relevez si le bruit apparaît lorsque d’autres pièces atteignent leur consigne.
Ne fermez pas davantage le radiateur bruyant sans analyser. La correction peut porter sur le circulateur, l’équilibrage de branche, le corps de vanne ou la purge. Un bruit d’expansion des tuyaux relève plutôt des fixations et températures.
Vérifier le résultat par pièce
Température atteinte
Chaque pièce rejoint sa consigne dans un délai cohérent sans que les premières dépassent largement. Mesurez au centre de la zone occupée, loin du radiateur et du soleil.
Stabilité
La température ne doit pas osciller fortement. Des cycles rapides peuvent indiquer une puissance excessive, une mauvaise sonde ou des vannes qui ferment simultanément.
Écart départ-retour
Comparez les mesures au régime prévu, sans imposer une valeur unique. Un radiateur froid en bas n’est pas automatiquement emboué : un échange normal refroidit l’eau.
Débit global
Le générateur conserve son débit minimal et ne se met pas en sécurité. Les compteurs ou débitmètres intégrés peuvent fournir un ordre de grandeur à confronter aux instruments.
Bruit
Écoutez lorsque plusieurs têtes ferment. L’absence de bruit à pleine ouverture ne valide pas le fonctionnement en mi-saison.
Consommation
Comparez sur plusieurs semaines corrigées de la météo et des consignes. Une journée plus douce ne prouve pas l’économie liée à l’équilibrage.
Traiter les radiateurs basse température
À basse température, la puissance d’un radiateur baisse et le débit peut devenir plus important pour un faible écart d’eau. Vérifiez diamètre, Kv et circulateur. Un ancien té presque fermé peut empêcher la PAC de délivrer sa puissance.
Le guide sur les radiateurs basse température montrera comment recalculer la puissance aux régimes réels. L’équilibrage ne rend pas un petit radiateur assez grand.
Éviter huit erreurs courantes
Fermer au hasard les premiers radiateurs ; mesurer pendant la relance ; confondre tête et préréglage ; ignorer les boues ; augmenter le circulateur par réflexe ; viser le même delta partout ; oublier les branches ; et ne pas noter les positions rendent le résultat non reproductible.
Une autre erreur consiste à équilibrer avant les travaux d’isolation ou le remplacement d’émetteurs. Toute modification des déperditions ou des Kv exige une mise à jour des débits.
Exiger un rapport d’équilibrage
Le rapport liste réseau, hypothèses, puissances, débits cibles, organes, positions initiales et finales, températures, réglage du circulateur et réserves. Il identifie les composants bloqués ou non accessibles.
Cegibat recommande désembouage et équilibrage avant l’individualisation dans son dossier sur les frais de chauffage collectifs. La traçabilité évite que des réglages soient perdus lors d’une maintenance.
Suivre un exemple de réglage dans une maison
Une maison possède six radiateurs au rez-de-chaussée et quatre à l’étage. Le séjour proche de la chaudière atteint 22 °C, tandis que la chambre la plus éloignée plafonne à 18 °C pour une consigne de 20 °C. La pression, la purge et les vannes sont correctes ; le départ du séjour reste presque aussi chaud que son retour, signe compatible avec un débit excessif.
Le chauffagiste calcule les puissances et prérègle d’abord les deux branches. Il réduit ensuite les débits des radiateurs proches selon leurs Kv, sans toucher aux têtes. Après stabilisation, la chambre atteint sa consigne et l’écart du séjour augmente. Le circulateur peut être abaissé d’un niveau sans perdre le point défavorisé.
La température de départ est enfin réduite par petites étapes. Cette séquence est essentielle : si elle avait été abaissée avant de corriger le débit, la chambre aurait encore perdu du confort. Si elle avait été augmentée, le séjour aurait fermé davantage sa tête et le bruit se serait accentué.
Équilibrer une maison à deux étages
La hauteur statique n’explique pas à elle seule qu’un étage chauffe mal dans un circuit fermé ; le circulateur compense les pertes de charge, tandis que la pression de remplissage maintient le réseau en eau. Cherchez plutôt air au point haut, pression insuffisante, vanne de branche et répartition des débits.
Réglez d’abord les branches de niveau, puis les radiateurs. Purgez avec le circulateur arrêté selon la procédure et rétablissez la pression. Si les points hauts reprennent régulièrement de l’air, recherchez une prise d’air, un vase d’expansion ou un dégazage, au lieu de purger chaque semaine.
Contrôler aussi en mi-saison
Par temps doux, les robinets ferment plus souvent et le générateur module au minimum. Un réseau silencieux en plein hiver peut alors siffler, cycler ou ouvrir sa soupape différentielle. Réalisez une seconde observation avec faible charge et apports solaires.
Vérifiez que les pièces au nord restent alimentées lorsque le séjour au sud ferme. Le circulateur en pression proportionnelle doit réduire sa vitesse sans tomber sous le débit du générateur. Les paramètres retenus sont un compromis entre le cas de base et la charge partielle, pas l’optimisation d’un seul après-midi.
Distinguer équilibrage statique et dynamique
Un équilibrage statique fixe des résistances pour une condition de calcul. Lorsque les vannes ferment, les débits restants évoluent. Les régulateurs de pression différentielle et vannes dynamiques maintiennent mieux les conditions, surtout dans un réseau étendu.
Ces dispositifs ne dispensent pas du calcul ni de la propreté de l’eau. Ils possèdent une plage de pression et de débit. Hors de cette plage, le débit n’est plus garanti. Leur choix s’appuie sur les pertes disponibles, l’autorité des vannes et le comportement du circulateur.
Quand appeler un chauffagiste
Faites intervenir un professionnel si le réseau est collectif, monotube, très emboué, sans organes réglables ou associé à une PAC en défaut. Les mesures de débit et de pression nécessitent des instruments et l’ouverture du circuit peut provoquer des dégâts.
Demandez un devis de chauffage précisant diagnostic, nettoyage éventuel, réglages, essais et rapport. Un forfait « équilibrage de dix radiateurs » sans analyse du réseau peut se réduire à quelques tours de clé.
Ce qu’il faut retenir
L’équilibrage distribue la puissance disponible selon les besoins. Il commence par écarter air, boues et vannes bloquées, puis calcule et règle les débits des branches jusqu’aux radiateurs. Circulateur, loi d’eau et robinets sont ajustés dans cet ordre logique.
France Rénov’ rappelle que les robinets thermostatiques complètent la régulation centrale. Ils fonctionnent correctement lorsque le réseau leur fournit une pression et un débit maîtrisés. Conservez enfin les réglages et contrôlez-les après chaque modification importante.
