Une toiture inclinée transmet des charges verticales, mais elle peut aussi exercer une poussée vers l’extérieur si les pieds de chevrons ou les arbalétriers ne sont pas correctement reliés. L’entrait d’une ferme sert notamment à reprendre cette tendance à l’écartement. Lorsqu’il est coupé, détendu, pourri ou mal assemblé, les murs peuvent prendre du dévers et des fissures apparaître sous les sablières, aux angles ou autour des ouvertures. Poser un tirant visible ne suffit pas à diagnostiquer ni à réparer : il faut mesurer les murs, comprendre toute la charpente et vérifier où les efforts pourront être ancrés.
Comprendre d’où vient la poussée
Le triangle de charpente doit rester fermé

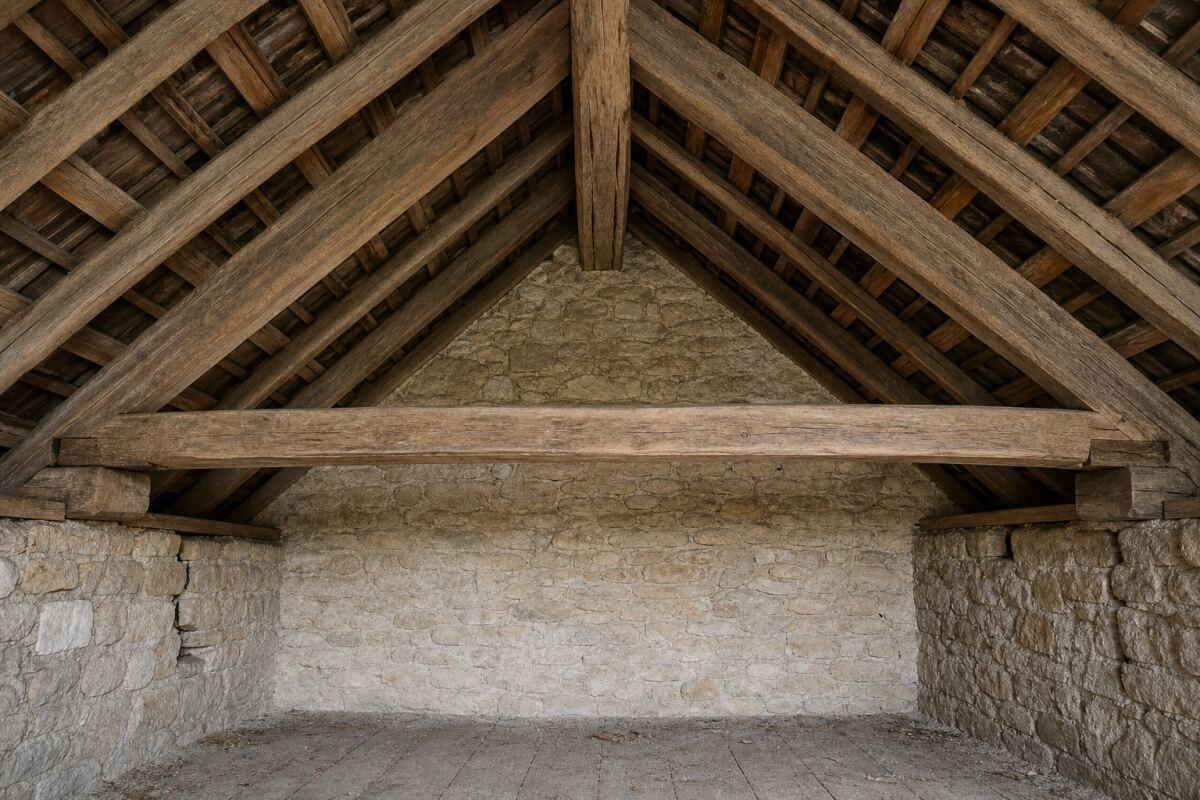

Dans une ferme traditionnelle, les arbalétriers suivent les versants et se rejoignent vers le sommet. Sous les charges, ils tendent à écarter leurs appuis. L’entrait relie leurs pieds et travaille principalement en traction pour fermer le triangle. Le poinçon et les contrefiches organisent les efforts selon le type de ferme. Si l’entrait perd sa continuité, la réaction horizontale peut être transmise aux murs.
Le guide d’initiation à la charpente du FCBA décrit les pièces et assemblages des charpentes traditionnelles. Il aide à identifier ce que l’on observe, mais le calcul du bâtiment dépend des portées, sections, assemblages et charges réelles.
Toutes les toitures n’ont pas un entrait visible
Une charpente à fermettes utilise des entraits et diagonales de faible section. Des chevrons-porteurs peuvent être reliés par un plancher ou des tirants. Une panne faîtière réellement porteuse peut réduire la poussée des chevrons si ses appuis sont conçus pour. À l’inverse, une faîtière posée comme simple liaison ne transforme pas le système en toiture sans poussée.
Ne déduisez donc rien de l’absence d’une grosse poutre horizontale. Relevez les appuis, les liaisons aux planchers et les transformations. Des pièces cachées sous un plafond peuvent participer au maintien des murs.
Reconnaître les signes d’un écartement
Dévers des façades et ouverture des angles
Mesurez l’aplomb des murs à plusieurs hauteurs et sur plusieurs façades. Un mur ancien peut avoir été construit irrégulièrement ; l’important est la cohérence et l’évolution. Une ouverture vers l’extérieur en tête, répétée sur les deux façades longitudinales, est compatible avec une poussée de toiture. Une seule zone bombée peut avoir une cause locale différente.
Les angles peuvent s’ouvrir verticalement, les pignons se séparer ou les corniches se fissurer. Photographiez la relation entre ces signes et les fermes. Un relevé laser ou topographique permet de comparer les niveaux et de suivre le mouvement.
Fissures, plafond et couverture
Des fissures horizontales sous la sablière, diagonales aux angles des baies ou séparation entre mur et plafond accompagnent parfois le déplacement. Dans les combles, recherchez assemblages ouverts, cheville sortie, entrait fléchi ou fendu, arbalétrier déplacé. À l’extérieur, une ligne de toiture affaissée ou des rives qui s’écartent complète le constat.
Ces signes ne sont pas exclusifs. Un mouvement de fondation peut aussi incliner un mur ; un plancher peut pousser localement ; une maçonnerie humide peut perdre sa cohésion. Le diagnostic doit expliquer simultanément la géométrie des murs et celle de la charpente.
Inspecter les entraits et leurs assemblages
Coupes, entailles et transformations
Les entraits sont parfois coupés pour créer une chambre, une trémie ou un passage de gaine. D’autres sont remontés pour gagner de la hauteur, ce qui change fortement les efforts dans la ferme. Un ancien tirant peut avoir été retiré parce qu’il gênait le décor. Recherchez traces de sciage, plaques ajoutées, boulons récents et différences de bois.
La fiche de l’Agence Qualité Construction sur la transformation de charpente pour l’aménagement des combles montre pourquoi la suppression de pièces sans plan de renfort provoque des déformations. Une modification réussie doit recréer un chemin de traction et des appuis fiables avant la coupe.
Humidité et perte de section aux extrémités
Un entrait peut sembler continu mais être pourri près d’un mur, d’une fuite ou d’un conduit. Son tenon peut avoir perdu du bois, sa cheville peut être fendue et un boulon peut écraser les fibres. Mesurez l’humidité et sondez les appuis avec une méthode maîtrisée. Une pulvérisation insecticide ne reconstitue pas un assemblage.
Les ferrures et tirants métalliques sont inspectés pour corrosion, jeu et ancrage. Une ancre visible en façade ne prouve pas que la barre intérieure est continue. Les pièces cachées sont localisées avant toute mise en tension.
Vérifier les autres causes possibles
Les fondations, l’eau et les planchers sont examinés en parallèle. Un mur peut pencher parce que son pied se déplace, non parce que son sommet est poussé. Des fissures en escalier, un sol en pente ou une canalisation rompue orientent vers le terrain. Un mur enterré qui bombe subit plutôt une poussée de terre.
Un plancher bois mal ancré peut ne plus maintenir les façades, tandis qu’un plancher béton qui se déforme peut créer des fissures à son niveau. Notre article sur la mesure des fissures de façade aide à constituer un suivi, sans prétendre remplacer l’analyse des charges.
La chronologie est décisive : modification de combles, changement de couverture, tempête, fuite, sécheresse ou travaux voisins. Rassemblez photographies anciennes et plans. Si la déformation existait avant une rénovation, vérifiez si le nouveau chantier l’a seulement rendue visible ou réellement aggravée.
Mesurer avant de poser un tirant
Géométrie initiale et évolution
Relevez dévers des murs, écartement entre façades, ouverture des assemblages, flèche des entraits et niveau du faîtage. Les points sont matérialisés pour être repris. Une mesure unique après travaux ne permettra pas de prouver la stabilisation. L’ingénieur fixe la fréquence selon le risque.
Des capteurs ou jauges peuvent suivre les mouvements, mais ils ne remplacent pas l’inspection. Température et humidité influencent le bois et certaines dimensions. Les données sont interprétées avec les événements météo et les charges.
Ne pas confondre fermeture de fissure et retour à la sécurité
Un tirant serré peut refermer visuellement une fissure tout en écrasant la maçonnerie autour de l’ancre. Il peut aussi déplacer la charge vers un autre mur ou une ferme voisine. Le but n’est pas de ramener instantanément l’ouvrage à une géométrie parfaite, mais d’établir un système capable de reprendre les efforts.
Mettre en sécurité sans déplacer le risque
Si un mur s’écarte activement, si un assemblage rompt ou si la toiture s’affaisse, limitez l’accès et les charges. L’étaiement éventuel soutient la toiture et maintient les fermes selon un plan. Des étais verticaux seuls ne reprennent pas nécessairement la poussée horizontale. Des contreventements provisoires peuvent être nécessaires.
Le support des étais est vérifié jusqu’aux fondations. Le chantier est protégé du vent et de la pluie. On ne retire ni plafond, ni cloison, ni ancien tirant avant de connaître leur rôle possible. La fiche de l’AQC sur les déformations de charpentes en bois rappelle l’importance du dimensionnement, des assemblages et du contreventement dans la stabilité globale.
Choisir une stratégie de réparation
Réparer ou doubler l’entrait
Si l’entrait existe mais a perdu une partie de sa capacité, il peut être réparé ou doublé par du bois ou de l’acier. Le renfort doit être continu entre les zones d’ancrage et transmettre la traction grâce à des assemblages calculés. Renforcer uniquement le milieu laisse les extrémités et les tenons vulnérables.
Une prothèse d’extrémité ou un assemblage boulonné exige du bois sain sur une longueur suffisante. Les percements respectent distances aux bords et espacements. Les pièces métalliques sont protégées contre corrosion, condensation et incendie selon le contexte.
Créer un tirant ou un portique nouveau
Un tirant métallique peut relier les murs ou les pieds de ferme, mais ses ancres doivent répartir l’effort dans une maçonnerie saine. Sur un mur en pierre à cœur friable, une petite plaque peut arracher le parement. Le détail peut nécessiter traversée, sommier ou liaison à la charpente. Son aspect en façade est aussi coordonné avec les règles d’urbanisme.
Dans d’autres projets, un portique ou une poutre faîtière porteuse reprend les charges sans pousser les murs. Cette solution crée des réactions verticales concentrées qui doivent descendre aux fondations. Elle ne se choisit donc pas uniquement pour libérer les combles.
Redresser ou stabiliser dans la position existante
Le redressement peut remettre d’aplomb une partie de l’ouvrage si les matériaux et assemblages l’acceptent. Il se fait progressivement, sous mesure, avec une séquence conçue. Une maçonnerie ancienne, un enduit rigide ou des planchers liés peuvent fissurer si l’on force plusieurs centimètres de déplacement. La toiture peut également perdre son étanchéité aux rives et solins.
Dans certains cas, stabiliser la géométrie acquise est plus sûr. Les fissures sont alors réparées après confirmation de la stabilité, et les finitions absorbent les irrégularités sans ajouter de charges excessives. Cette décision appartient au concepteur et doit être expliquée au propriétaire.
Coordonner maçonnerie, charpente et couverture
Le charpentier traite les pièces et assemblages ; le maçon vérifie ancres, murs et fissures ; le couvreur remet en état les éléments déplacés. Un maître d’œuvre ou ingénieur coordonne le moment où chacun intervient. La mise en tension d’un tirant ne doit pas précéder la consolidation de son ancrage, et la réparation de l’enduit ne doit pas masquer le suivi.
Les travaux d’isolation conservent l’accès aux points sensibles et ne bloquent pas la ventilation du bois. Pour comprendre les déformations d’une pièce longitudinale de toiture, notre guide sur les infiltrations de toiture et leurs réparations aide à rechercher l’eau, mais la poussée reste un problème structurel distinct.
Ce que le devis doit préciser
Le devis cite l’étude structurelle et décrit les fermes, entraits, tirants, ancres, contreventements et appuis concernés. Sections, matériaux, connecteurs, précontrainte éventuelle et séquence de serrage sont indiqués. Il inclut accès, échafaudage, étaiement, protection, reprises de couverture, maçonnerie, traitement du bois et finitions.
Demandez les mesures initiales et finales, les critères d’arrêt pendant le redressement et les validations avant fermeture. Les aléas — bois pourri, ancre ancienne rompue, cœur de mur creux — disposent d’une procédure. Les assurances couvrent les interventions sur charpente et maçonnerie existantes.
Erreurs fréquentes
- poser un tirant parce qu’une fissure est visible, sans identifier la cause ;
- serrer jusqu’à refermer la fissure ;
- ancrer une petite plaque dans une maçonnerie friable ;
- renforcer le milieu de l’entrait sans traiter ses extrémités ;
- ignorer les fondations et les planchers ;
- retirer une cloison ou un plafond avant le relevé ;
- redresser trop vite une toiture ancienne ;
- réparer l’enduit avant la stabilisation.
Réceptionner et surveiller
Contrôlez les assemblages, ancrages, protections et raccords avant habillage. Photographiez les points cachés et consignez les efforts ou couples de serrage si le plan en prévoit. Reprenez les mesures de murs et de charpente après retrait des étais, puis selon le calendrier de suivi.
Après vent fort, pluie et saison humide, vérifiez rives, solins, fissures et humidité des appuis. La réussite est une géométrie stabilisée et un chemin de charges cohérent, pas nécessairement une maison rendue parfaitement droite. Toute reprise du mouvement entraîne le retour du concepteur avant un nouveau serrage.
Lire trois configurations fréquentes
Ferme traditionnelle dont l’entrait a été coupé
Les traces de sciage, une ancienne cloison d’escalier ou un aménagement de combles expliquent parfois la perte de continuité. Recherchez les deux extrémités restantes et leur état. Le projet peut rétablir une liaison à un autre niveau, mais remonter l’entrait augmente les efforts. Une barre ajoutée est dimensionnée avec ses assemblages, pas seulement sur sa résistance en traction.
Avant toute reconnexion, mesurez l’écartement actuel. Si les murs ont bougé, les pièces ne se réalignent pas forcément sans redressement contrôlé. Une liaison posée dans la géométrie acquise peut stabiliser ; une liaison précontrainte peut corriger partiellement. Le choix est écrit.
Charpente à chevrons avec plafond devenu tirant
Dans certains bâtis, les solives ou pièces du plancher participent à relier les façades. Une rénovation qui les coupe, les désolidarise ou remplace un plancher lourd par une autre structure peut réduire cette fonction. Les ancrages dans les murs et les continuités sont vérifiés. Le nouveau plancher peut devoir reprendre explicitement les efforts horizontaux.
Ne supposez pas qu’une dalle béton lie automatiquement des murs anciens. Son appui, ses armatures et ses connexions doivent être connus. Une dalle ajoutée peut même créer un point dur et concentrer des fissures.
Fermettes industrielles déformées après modification
Une diagonale retirée ou un contreventement déplacé peut entraîner déversement et déplacement des appuis. Les entraits fins travaillent avec tout le treillis ; un tirant unique entre murs ne répare pas forcément les fermettes. Le fabricant, si les plans existent, ou un ingénieur reconstitue la géométrie et les charges.
Le renforcement est répété de façon contrôlée sur chaque ferme concernée. La première trame sert de témoin avant généralisation. Les plafonds inférieurs sont surveillés pendant la mise en charge.
Étudier la maçonnerie qui recevra les ancrages
Une ancre doit diffuser son effort dans un volume de mur cohérent. Relevez matériau, épaisseur, joints, vides et fissures. Sur une maçonnerie de pierre, les deux parements et le cœur peuvent ne pas être liés. Sur des blocs creux, une fixation de façade standard ne reprend pas la traction d’un tirant structurel. Des sommiers, traversées ou renforts locaux peuvent être nécessaires.
Le plan précise dimensions, matériau, protection et position des plaques. Il vérifie la distance aux angles et ouvertures. Une grande plaque répartit mieux en théorie, mais seulement si elle porte réellement sur une surface plane et saine. Le mortier de calage et la préparation sont définis.
Coordonner le redressement avec les réseaux et finitions
Un déplacement de quelques millimètres peut contraindre conduites, gaines, conduits de fumée et menuiseries. Avant mise en tension, identifiez les traversées entre murs, planchers et toiture. Désolidarisez ou protégez ce qui doit l’être. Une cheminée rigide peut ne pas suivre le mouvement de la charpente.
Les enduits et doublages sont ouverts aux zones nécessaires pour observer. Leur réparation intervient après stabilisation. Une isolation extérieure peut masquer les ancres ; prévoyez des détails étanches et accessibles. Les ponts thermiques autour du métal sont traités sans enfermer un point humide.
Établir une procédure de mise en tension
Si le projet prévoit une précontrainte, le concepteur indique l’ordre entre tirants, les incréments, les mesures et les critères d’arrêt. Chaque étape est lente et observée aux murs, fermes, plafonds et ouvertures. Une réaction inattendue suspend l’opération. On ne cherche pas à atteindre un couple générique pris sur Internet.
Après chaque phase, les assemblages se stabilisent avant la suivante. Les mesures d’écartement et de dévers sont consignées. La tension finale et le dispositif de blocage sont tracés. Cette procédure évite qu’un opérateur serre alternativement jusqu’à ce que « la fissure disparaisse ».
Budgéter au-delà du tirant visible
Le coût comprend étude, relevé, accès, étaiement, réparation du bois, ancres, maçonnerie, couverture, isolation et suivi. Une petite barre peut nécessiter des travaux importants aux appuis. À l’inverse, un renfort de ferme bien accessible peut être plus direct. Demandez un prix séparé pour les découvertes probables et les reprises esthétiques.
Comparez les devis sur les mêmes objectifs : stabiliser seulement, corriger partiellement la géométrie ou reconstruire un système. Une entreprise qui promet un redressement complet sans mesures ni étude ne propose pas le même niveau de maîtrise. Les assurances doivent couvrir charpente, tirants et interventions sur murs existants.
Documenter pour les futurs travaux
Le plan de récolement localise tirants, plaques, assemblages et zones interdites au perçage. Les photographies montrent les ancrages avant enduit. Conservez les mesures de référence, car un futur propriétaire ne pourra pas juger l’évolution sans elles. Les clés ou dispositifs de réglage ne sont pas manipulés hors du protocole.
Lors d’une rénovation ultérieure, l’artisan consulte ce dossier avant de couper un plancher, déplacer une cloison ou isoler les combles. La stabilité rétablie dépend parfois de pièces discrètes ; leur suppression pourrait reproduire le désordre plusieurs années plus tard.
