13 min Fissure de façade : mesurer son évolution avec des témoins vraiment utiles

Surveiller une fissure ne consiste pas à coller un morceau de plâtre et attendre qu’il casse. Un suivi utile doit montrer si l’ouverture, le glissement ou la longueur évolue, à quelle vitesse et dans quelles conditions. Il doit aussi conserver la position exacte des mesures. Sans cette discipline, deux photographies prises à des distances différentes peuvent faire croire à une aggravation ou à une stabilisation qui n’existe pas.

La largeur seule ne permet pas de juger la gravité. Une fissure fine mais active près d’un appui structurel peut mériter plus d’attention qu’une ancienne fissure plus ouverte et stabilisée. Orientation, traversée des matériaux, déformation des portes, désaffleurement, bruit, sol, réseaux et historique du bâtiment comptent. Le suivi documente le phénomène ; il ne remplace pas le diagnostic d’un ingénieur lorsque la structure ou la sécurité est en jeu.

Commencer par une inspection de sécurité

Rechercher les signes qui imposent d’agir immédiatement

Éloignez les personnes d’une zone où des éléments se détachent, un mur se bombe, un plancher s’affaisse ou une fissure s’ouvre rapidement avec bruits et déplacements. Ne montez pas sur une façade fragilisée. Contactez les secours en présence d’un danger immédiat et informez mairie, syndic, assureur ou propriétaire selon la situation.

Une porte soudainement bloquée, des fenêtres déformées, une rupture de canalisation, un mur séparé du plancher ou plusieurs fissures diagonales nouvelles peuvent signaler un mouvement global. Le but n’est pas d’attendre plusieurs semaines pour obtenir une jolie courbe. Une mise en sécurité et un avis structurel priment.

Inspecter les deux faces et les ouvrages voisins

Une fissure d’enduit peut rester superficielle, tandis qu’une fissure traversant maçonnerie, doublage et cloison révèle un autre niveau de mouvement. Regardez l’intérieur à la même hauteur, les angles, le soubassement, les planchers, les perrons et les réseaux. Sur une maison accolée, observez les joints entre volumes construits à des époques différentes.

Ne pas se placer sous une zone instable

Utilisez jumelles, photographie depuis un point sûr ou professionnel équipé pour le travail en hauteur. Une mesure précise ne justifie jamais une échelle mal stabilisée ni un accès sur toiture sans protection. Les témoins doivent rester lisibles depuis un emplacement sûr ou être relevés par une personne compétente.

Créer un état zéro reproductible

Numéroter chaque fissure

Attribuez un identifiant sur un plan de façade : F01, F02, etc. Indiquez étage, orientation, proximité d’une ouverture et matériau. Une fissure longue peut recevoir plusieurs points de mesure, chacun numéroté. Ce système évite de mélanger deux branches proches et permet de partager le dossier avec expert, entreprise et assureur.

Photographier avec échelle et contexte

Réalisez une vue générale pour localiser, une vue moyenne montrant la géométrie et une vue rapprochée avec règle graduée ou jauge. Placez l’appareil aussi perpendiculairement que possible et conservez distance, focale et lumière comparables. N’utilisez pas le zoom numérique comme mesure.

Inscrivez date et référence dans le nom du fichier, sans modifier l’original. Une photographie annotée peut être créée en copie. Conservez aussi les images où aucun changement n’est visible : la stabilité documentée fait partie du résultat.

Décrire plutôt que qualifier

Notez « diagonale depuis l’angle supérieur droit de la fenêtre, visible sur 1,2 m » plutôt que « fissure dangereuse ». Relevez largeur, désaffleurement, humidité, état des bords et revêtement. Séparez observation et hypothèse. Cette distinction rend le dossier exploitable même si l’interprétation change.

Choisir un dispositif adapté au mouvement recherché

Le témoin rigide simple

Une plaquette ou un témoin posé de part et d’autre montre qu’un mouvement a dépassé sa capacité, mais indique mal l’amplitude et peut casser sous l’effet du support ou d’un choc. Un témoin en plâtre sans date ni repère constitue une information faible. Il peut être utilisé comme alerte complémentaire, jamais comme unique suivi quantifié.

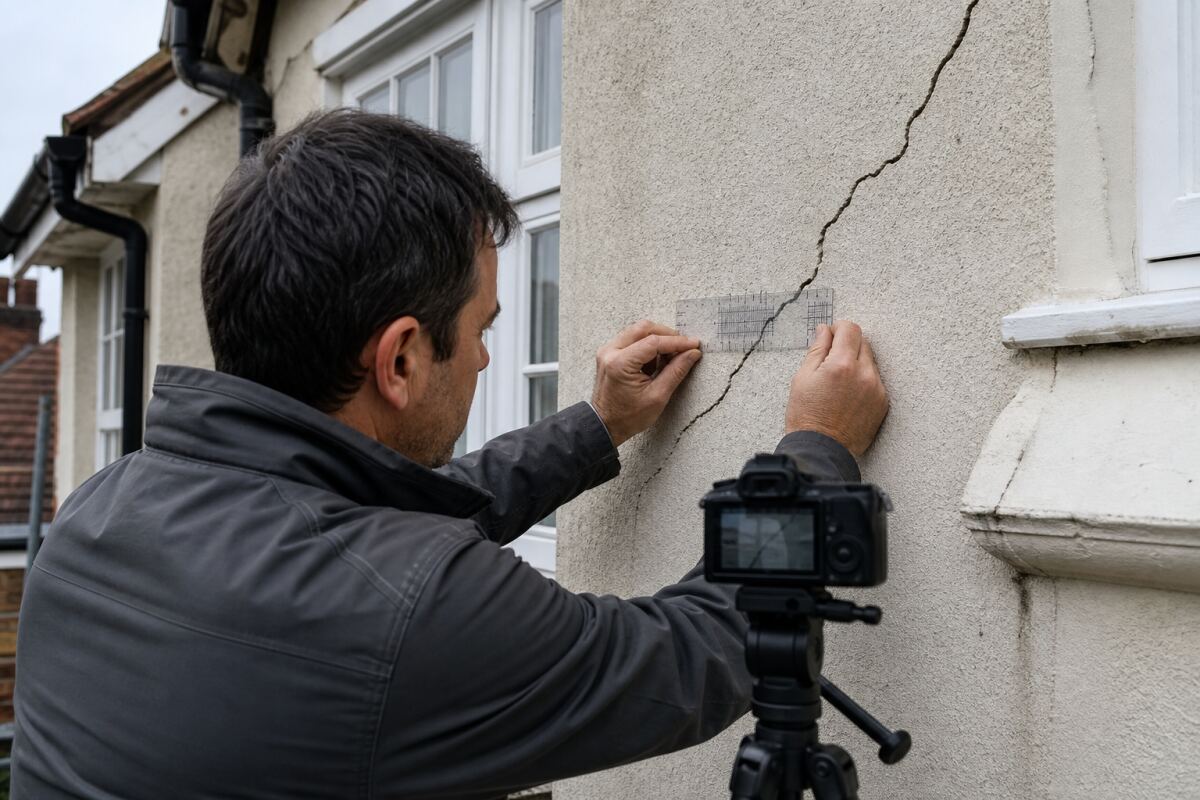

La jauge graduée ou fissuromètre

Deux parties fixées de chaque côté permettent de lire les déplacements relatifs. Certains modèles suivent ouverture et cisaillement dans deux directions. La pose doit respecter le support, l’axe et le zéro. Photographiez la lecture et notez la précision. Une jauge mal fixée mesure son décollement plutôt que la fissure.

Les capteurs et mesures automatisées

Pour une évolution rapide, un ouvrage difficile d’accès ou une corrélation fine avec météo et sol, des capteurs enregistrent les déplacements. Le Cerema présente des suivis instrumentés destinés à déterminer si une fissuration continue d’évoluer. Le choix dépend de la plage, de la résolution, de la température et de la fréquence d’acquisition.

L’automatisation ne compense pas une mauvaise implantation. Un ingénieur définit les points représentatifs et les seuils d’alerte. Les capteurs doivent être protégés, contrôlés et reliés à une référence stable. Une courbe sans inspection visuelle peut manquer un nouveau désordre ailleurs.

Poser la jauge sans créer une fausse stabilité

Le support doit être sain, propre et suffisamment cohésif. Retirer uniquement la finition nécessaire sans agrandir la fissure ni masquer sa géométrie. Choisissez une colle ou fixation compatible avec le fabricant et les conditions extérieures. Une jauge posée sur un enduit décollé suit l’enduit, pas la maçonnerie.

Placez le dispositif perpendiculairement au mouvement principal présumé, tout en tenant compte d’un possible glissement. Pour une fissure complexe, plusieurs points ou une jauge bidirectionnelle sont nécessaires. Relevez la position initiale après durcissement de la fixation, pas pendant sa prise.

Protégez la jauge de la pluie directe et des chocs sans l’enfermer dans un capot qui gêne le mouvement ou accumule l’eau. Signalez-la aux occupants et entreprises. Toute dépose, remise en place ou peinture autour doit être consignée ; sinon la série perd sa continuité.

Définir une fréquence et un journal de suivi

Adapter la fréquence à la situation

Une fissure récente ou active peut nécessiter des lectures rapprochées définies par le professionnel. Une fissure ancienne en observation préventive peut être relevée plus espacée. Après événement — sécheresse, fortes pluies, terrassement voisin, fuite, gel — ajoutez une inspection sans attendre l’échéance habituelle.

Noter les facteurs extérieurs

Consignez pluie, température, période sèche, travaux proches, niveau d’une nappe ou d’un drainage si connu. Les sols argileux gonflent et se rétractent selon leur teneur en eau. Géorisques explique que ces variations peuvent créer des tassements différentiels et des fissures sur les maisons.

Conserver les lectures brutes

Le tableau contient date, heure, opérateur, valeur, instrument, photo et commentaire factuel. Ne remplacez pas une valeur jugée étrange : signalez-la et vérifiez. Une erreur de lecture, une fixation déplacée ou une dilatation thermique doit rester visible dans l’historique pour que l’expert puisse l’interpréter.

Interpréter une évolution sans règle simpliste

Une ouverture varie parfois avec température et humidité des matériaux sans signifier une rupture progressive. Le cycle saisonnier peut répéter ouverture et fermeture. À l’inverse, un déplacement cumulatif, une accélération ou l’apparition de nouvelles branches indique que le mécanisme doit être réexaminé.

La largeur observée doit être reliée au matériau, à la fonction de l’élément et à la cinématique. Une fissure de retrait dans un enduit n’a pas la même portée qu’un décrochement traversant une maçonnerie porteuse. Les catégories « microfissure », « fissure » et « lézarde » sont des descriptions, pas un diagnostic automatique.

Le dossier expert de Géorisques sur les sols argileux décrit des fissures souvent obliques près des ouvertures, mais aussi des décollements entre ouvrages, distorsions de menuiseries et ruptures de canalisations. Recherchez l’ensemble du tableau plutôt qu’un seul dessin.

Relier les fissures au sol, à l’eau et aux travaux

Le retrait-gonflement des argiles

Consultez l’exposition à l’adresse sur Géorisques, en gardant à l’esprit que la carte n’est pas une étude de parcelle. Examinez végétation, fuites enterrées, collecte des eaux, pente et différences de fondations. Une étude géotechnique spécifique identifie le sol et aide à relier le mouvement au bâtiment.

Les tassements et modifications du terrain

Une extension, une fouille, un remblai, un terrassement voisin ou une canalisation qui fuit peut modifier les appuis. Relevez les dates et demandez plans et études. Ne rebouchez pas définitivement avant d’avoir compris le mécanisme : une finition peut masquer la reprise du mouvement pendant quelques mois.

Les mouvements propres à la construction

Retrait du béton, dilatation, absence de joint, charpente qui pousse un mur, corrosion d’un élément ou surcharge peuvent fissurer sans lien principal avec le sol. L’ingénieur structure observe la chaîne de charges et les assemblages. La jauge indique le mouvement à un point, pas sa cause.

Préparer un dossier pour l’expert et l’assureur

Rassemblez plans, année de construction, travaux, factures, études de sol, sinistres antérieurs, photographies datées et relevés. Ajoutez les arrêtés de catastrophe naturelle de la commune et le descriptif des risques. La page « Que faire en cas de fissures » recommande de consulter les risques recensés et de se renseigner en mairie lorsqu’une origine climatique est suspectée.

Déclarez le sinistre dans les délais de votre contrat sans attendre la fin d’un suivi long. Demandez à l’assureur quelles mesures conservatoires sont autorisées. Conservez les preuves avant toute réparation urgente. Le suivi ne doit pas retarder une mise en sécurité ni une déclaration.

En copropriété, informez le syndic avec localisation et photos. Une fissure privative peut traduire un mouvement des parties communes. Ne mandatez pas seul une reprise structurelle affectant façade, plancher ou mur porteur.

Réparer seulement après avoir défini le mécanisme

Un rebouchage souple traite une finition stable ; une agrafe, une reprise de maçonnerie, un joint ou une intervention sur fondations répond à d’autres mécanismes. Le choix doit découler du diagnostic et du calcul. Une résine injectée dans une fissure active peut reporter les efforts et créer une nouvelle rupture à côté.

Avant réparation, fixez un critère de stabilisation ou un plan de traitement de la cause. Après réparation, maintenez des points de contrôle voisins et photographiez les couches. Si des travaux sur les eaux ou la végétation sont prescrits, leur efficacité doit être suivie sur la durée adaptée au sol.

• Ne pas masquer une fissure avant l’état zéro.
• Utiliser plusieurs points sur les fissures longues ou ramifiées.
• Conserver valeurs brutes, météo et photographies.
• Déclarer le sinistre sans attendre la fin de l’instrumentation.
• Faire valider la réparation par le spécialiste compétent.

Savoir ce que le suivi peut réellement prouver

Un suivi bien réalisé prouve le déplacement au droit des points instrumentés pendant une période donnée. Il peut montrer une stabilité apparente, un cycle ou une évolution. Il ne prouve pas que toute la structure est stable, ni que le mécanisme ne reprendra pas après un événement plus sévère.

La conclusion doit préciser durée, précision, conditions et zones non instrumentées. « Aucun mouvement supérieur à la résolution mesurée entre telle et telle date » est plus rigoureux que « fissure stabilisée définitivement ». Cette formulation protège le propriétaire contre une fausse assurance.

La bonne surveillance transforme donc une inquiétude visuelle en données localisées et datées. Elle ne remplace ni la sécurité, ni l’étude de sol, ni l’ingénieur. Utilisée dans un diagnostic complet, elle permet de choisir une réparation proportionnée et d’éviter le rebouchage cosmétique d’un mouvement encore actif.

Cas particuliers qui faussent facilement le suivi

Une fissure masquée par un enduit ou une isolation extérieure

Le trait visible dans la finition n’est pas toujours exactement celui du support. Un enduit peut fissurer sur un joint de panneau, tandis que la maçonnerie reste intacte ; inversement, une fissure du mur peut être pontée temporairement par un revêtement. Avant de fixer un témoin, le professionnel identifie les couches traversées et choisit un point où la mesure correspond au mouvement recherché. Déposer localement une finition ne se décide pas sans accord du propriétaire et sans précaution sur l’étanchéité.

Une fissure proche d’une fenêtre ou d’une porte

Les angles d’ouverture concentrent naturellement les contraintes. Relevez simultanément le jeu de la menuiserie, l’aplomb du tableau, l’état du linteau et les fissures symétriques éventuelles. Une porte qui commence à frotter apporte une information complémentaire, mais elle peut aussi réagir à l’humidité ou au réglage des paumelles. Il faut donc mesurer, et non transformer un symptôme isolé en certitude structurelle.

Un témoin cassé ou une jauge arrachée

Une rupture de plâtre indique qu’un déplacement a pu se produire, mais elle ne fournit ni amplitude fiable ni direction. Une jauge peut aussi être heurtée, décollée par l’humidité ou altérée par un ravalement. Photographiez-la avant toute manipulation, notez l’incident et recréez un état zéro sur un support sain. Ne raccordez pas artificiellement les deux séries comme si la continuité de mesure était garantie.

Construire une grille d’alerte adaptée au bâtiment

Le plan de surveillance doit annoncer à l’avance ce qui déclenche un appel, une visite ou une mise en sécurité. Les seuils sont fixés par l’ingénieur selon la structure et la précision de l’instrument. Ils peuvent combiner variation mesurée, vitesse, apparition d’une nouvelle fissure et symptômes fonctionnels. Cette combinaison évite de banaliser une situation parce qu’une seule valeur reste sous un chiffre générique trouvé en ligne.

Questions à poser avant d’acheter un dispositif de mesure

Demandez quelle grandeur est mesurée, avec quelle résolution, sur quelle plage de température et comment la fixation est contrôlée. Vérifiez qui lit les données, qui reçoit les alertes et sous quel délai une anomalie est examinée. Un capteur connecté sans procédure d’astreinte peut enregistrer un mouvement sans protéger les occupants.

Pour un suivi instrumenté complexe, demandez aussi la durée de conservation, le format d’export, la gestion d’une panne de réseau et la fréquence de vérification. Le Cerema présente des suivis à distance qui associent capteurs et interprétation de l’évolution. La technologie a du sens lorsque la chaîne complète, de la mesure à la décision, est définie.

Enfin, faites inscrire dans le rapport les limites de la mission : façades observées, zones inaccessibles, hypothèses non vérifiées et investigations recommandées. Ce cadre transforme une collection de photos en suivi exploitable. Il permet au propriétaire, à l’expert et à l’entreprise de parler des mêmes points, avec les mêmes dates et sans promettre davantage que ce que les mesures démontrent. Une synthèse annuelle, signée et accompagnée des données brutes, facilite aussi la reprise du dossier par un nouveau professionnel.

Pour distinguer les mécanismes liés à l’eau, consultez notre guide sur la recherche de fuite non destructive. Si le sol est suspecté, notre comparaison des missions géotechniques G2 et G5 aide à commander la bonne étude.
