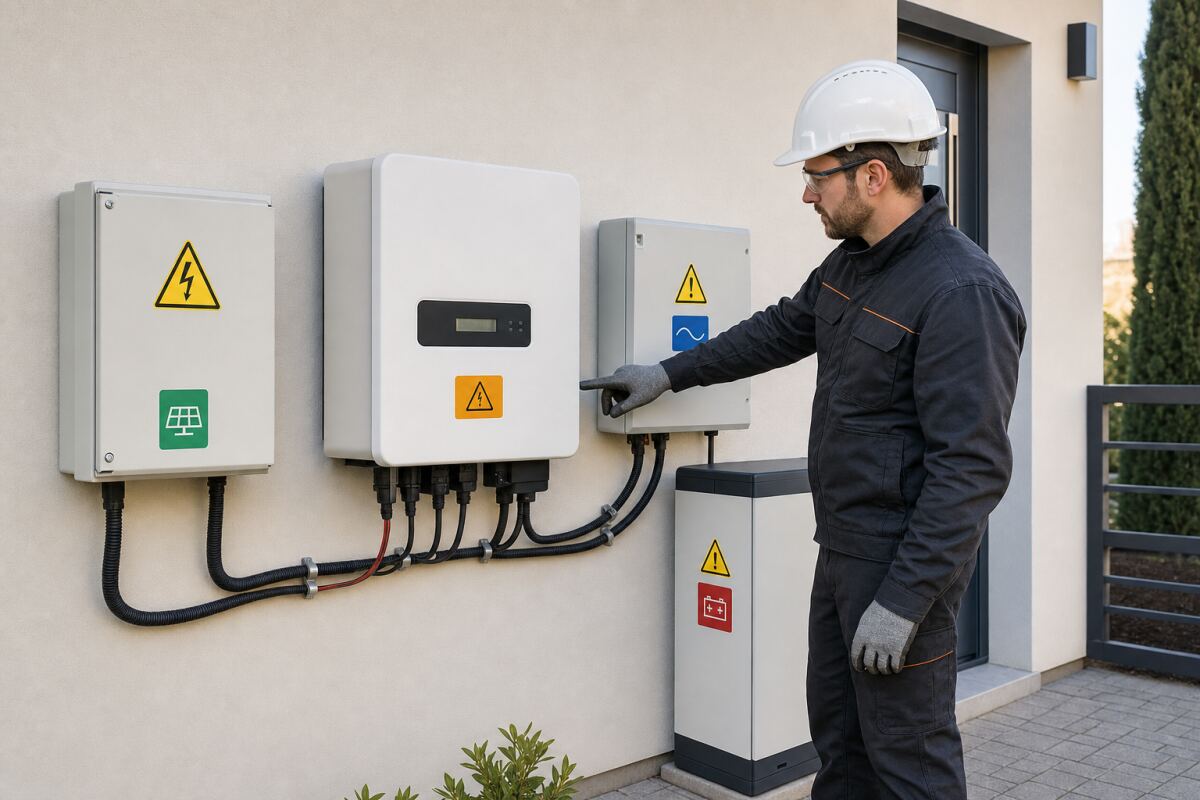

Une toiture peut produire de l’électricité sans que le premier intervenant le voie depuis l’entrée. Même si l’onduleur s’arrête lorsque le réseau disparaît, les modules éclairés et certains câbles continus peuvent rester actifs. La signalisation sert à révéler cette architecture avant qu’une personne ouvre un coffret ou engage une intervention.
Une accumulation d’autocollants ne suffit pas. Les messages doivent être lisibles, placés sur les bons organes, cohérents avec le schéma et actualisés après chaque modification. Avec une batterie ou un secours, les états possibles se multiplient et exigent une logique encore plus claire.
Définir le problème avant de choisir un équipement — Signalisation photovoltaïque pour les secours
Relevez tous les points d’entrée, coffrets, onduleurs, batteries et organes de coupure. Suivez physiquement les câbles DC et AC depuis la toiture jusqu’au raccordement. Vérifiez ce qui reste alimenté lorsque le réseau, l’AC ou le DC est sectionné.
Repérez les accès utilisés par occupants, mainteneurs et secours. Comparez chaque étiquette au schéma unifilaire réellement exécuté. Identifiez les extensions ou batteries ajoutées après la mise en service initiale.
Comprendre le mécanisme physique
La signalisation transmet une information de danger avant toute mesure électrique. Le courant continu photovoltaïque peut rester présent tant que les modules sont éclairés. Une coupure AC arrête normalement l’injection réseau mais ne sectionne pas nécessairement les chaînes.
Une batterie ajoute une source dont l’état ne dépend ni du soleil ni du réseau. Un pictogramme efficace se trouve au point où l’intervenant prend sa décision. Le schéma et les étiquettes doivent utiliser les mêmes noms pour éviter les interprétations.
Pour cadrer l’étude de production, le dossier spécial photovoltaïque du CONSUEL indique que les étiquettes alertent de la présence d’une production et doivent identifier coffrets, câbles, onduleurs et organes de protection ou de sectionnement.
Les étiquettes livrées en kit ont été posées sans suivre le chemin réel. Un coffret déplacé conserve son ancien marquage. Une batterie a été ajoutée sans reprendre la signalisation générale.
Les câbles traversent plusieurs volumes sans rappel aux points stratégiques. Le plan remis correspond au projet et non à l’exécution finale. Les étiquettes extérieures sont devenues illisibles sous les UV ou les intempéries.
Parcourez l’installation depuis l’accès principal comme un intervenant qui ne la connaît pas. Actionnez les organes selon la procédure et mesurez les états résiduels avec compétence. Vérifiez lisibilité, tenue, contraste et correspondance de chaque repère.
Comparez le schéma, les numéros de chaînes et les coffrets installés. Testez la procédure avec réseau présent, réseau absent et stockage selon les modes prévus. Réalisez l’autocontrôle final et conservez les photographies datées.
Si une source n’est pas évidente à l’entrée, ajoutez une information générale orientant vers les coupures. Si un câble DC traverse un local, rendez sa nature identifiable aux points utiles. Si plusieurs organes doivent être actionnés, affichez une séquence claire sans ambiguïté.
Si une batterie existe, distinguez production solaire, réseau, stockage et circuits secourus. Si une étiquette contredit le schéma, corrigez les deux avant la réception. Si le support vieillit mal, utilisez un marquage durable adapté à l’environnement.
Choisir une correction proportionnée
Posez les avertissements et repères aux coffrets, onduleurs, câbles et organes concernés. Affichez un schéma simplifié près du point de coupure principal. Numérotez les chaînes et reportez les mêmes identifiants dans le dossier.
Ajoutez la signalisation spécifique au stockage et au secours lorsqu’ils existent. Remplacez les marquages décolorés, décollés ou masqués. Mettez à jour le dossier après tout déplacement ou ajout de composant.
Pour sécuriser le choix technique, les fiches de contrôle RGE publiées par l’ADEME indique que l’autocontrôle photovoltaïque formalise les points à vérifier et les preuves à conserver en fin de chantier.
Écrire seulement « solaire » ne dit pas quelles parties restent actives. Une étiquette placée derrière une porte verrouillée n’aide pas la première décision. Un sectionneur étiqueté à tort peut donner une fausse impression d’absence de tension.
Le mode secours peut réalimenter certains circuits après la disparition du réseau. Un schéma de projet non corrigé induit le mainteneur en erreur. Des marquages trop nombreux et contradictoires peuvent être aussi dangereux qu’une absence de marquage.
Le guide sur le choix des circuits réellement prioritaires sur une alimentation de secours complète ce sujet.
Le second dossier, la préparation d’un éclairage de secours domestique sûr, aide à comparer les conséquences économiques et pratiques.
Vérifier les références et la notice du matériel — Signalisation photovoltaïque pour les secours
Pour préparer la réception, l’explication Enedis sur le comportement en cas de coupure indique que l’onduleur couplé au réseau s’arrête lors d’une coupure, mais ce comportement ne signifie pas que toutes les parties DC éclairées sont sans tension.
Partir d’un relevé de site que le devis permet de vérifier — Signalisation photovoltaïque pour les secours
Cette vue d’ensemble sert à rendre immédiatement compréhensibles les sources, coupures et parties susceptibles de rester sous tension.
Pour la signalisation d’une installation photovoltaïque pour les occupants, mainteneurs et services de secours, demandez le résultat avec et sans l’option proposée.
Réceptionner avec des valeurs, pas seulement une application — Signalisation photovoltaïque pour les secours
La présence de production est visible depuis les accès pertinents. Chaque coupure est identifiée par sa fonction et sa source. Les câbles et coffrets DC sont repérés sans ouvrir leurs enveloppes.
Le stockage et les circuits secourus possèdent une signalisation distincte. Le schéma final correspond exactement à l’installation réceptionnée. Les étiquettes restent lisibles, fixées et adaptées à leur exposition.
La méthode en huit décisions
Cette méthode permet de rendre immédiatement compréhensibles les sources, coupures et parties susceptibles de rester sous tension sans transformer une estimation en promesse commerciale. Pour la signalisation d’une installation photovoltaïque pour les occupants, mainteneurs et services de secours, la meilleure solution est celle dont les hypothèses, les limites et les contrôles restent compréhensibles plusieurs années après la pose.
