Un parafoudre ne crée pas une zone magique autour de son coffret. Lors d’une surtension rapide, chaque longueur de conducteur ajoute une tension résiduelle et une grande boucle capte davantage le champ électromagnétique. Un appareil correct peut donc protéger médiocrement s’il se trouve loin de l’onduleur ou relié par un chemin inutilement long.
Le choix côté continu doit aussi respecter la tension maximale du champ photovoltaïque, sa polarité, le schéma électrique et la présence éventuelle d’une protection externe contre la foudre. Les côtés DC et AC sont coordonnés ; protéger l’un ne dispense pas d’étudier l’autre.
Définir le problème avant de choisir un équipement — Parafoudre côté courant continu

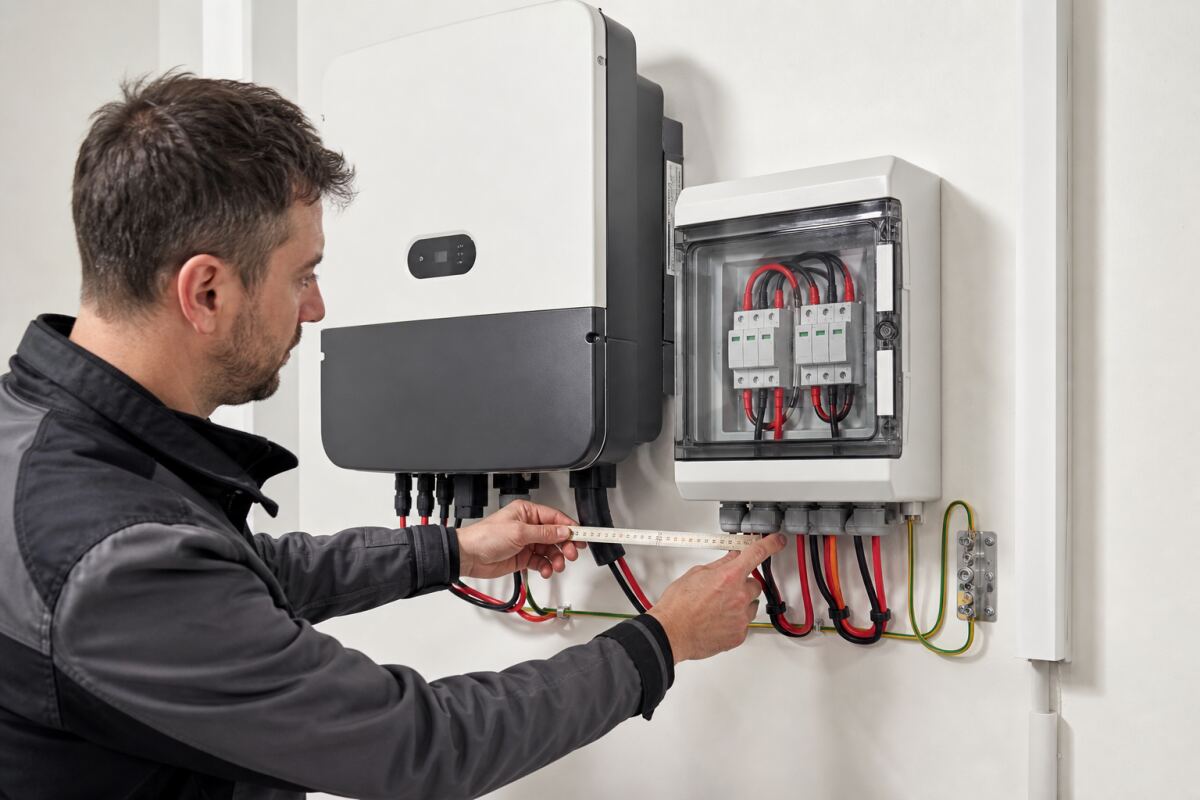

Mesurez les longueurs réelles entre modules, coffret DC, onduleur, terre et tableau AC. Relevez tension maximale calculée des chaînes et courant de court-circuit corrigé. Identifiez paratonnerre, conducteurs de descente et distance de séparation disponible.
Dessinez les boucles formées par les conducteurs aller, retour et protection. Vérifiez les parafoudres existants, leurs indicateurs et leurs caractéristiques exactes. Repérez les équipements sensibles situés à plus de dix mètres d’un premier étage de protection.
Comprendre le mécanisme physique
Le parafoudre détourne un courant transitoire tout en limitant la tension appliquée à l’équipement. L’inductance des conducteurs augmente la tension pendant un front très rapide. Des liaisons courtes, directes et proches réduisent la tension ajoutée par le câblage.
La tension permanente maximale du parafoudre doit accepter la chaîne dans la condition froide défavorable. La présence d’un paratonnerre et le respect de la séparation influencent le type de protection requis. Les protections DC et AC doivent conduire l’énergie vers une équipotentialité cohérente.
Pour cadrer l’étude de production, le dossier DEHN sur la protection photovoltaïque indique que la protection d’un système photovoltaïque coordonne côté DC, côté AC, mise à la terre et liaison équipotentielle.
Le coffret DC a été placé pour être visible mais loin de l’onduleur. Les conducteurs vers la terre suivent une grande boucle avec les câbles actifs. Un parafoudre AC a été supposé suffisant pour les chaînes DC.
La tension de chaîne a évolué après ajout de modules sans remplacement de la protection. Un indicateur de fin de vie n’est jamais contrôlé. La distance avec le champ ou l’onduleur justifie un second étage qui n’a pas été étudié.
Reconstituez le schéma exact de chaque chemin de surtension. Vérifiez type, tension, courant de décharge et dispositif de déconnexion de chaque parafoudre. Mesurez les longueurs de connexion depuis le nœud protégé jusqu’à l’équipotentialité.
Contrôlez la continuité des conducteurs de protection selon la méthode prévue. Comparez l’implantation aux distances et règles du guide technique applicable. Inspectez les indicateurs après orage et pendant la maintenance périodique.
Si les liaisons sont longues, rapprochez l’appareil ou ajoutez une protection coordonnée selon l’étude. Si un paratonnerre existe, appliquez l’analyse correspondant à cette protection externe. Si la tension du champ dépasse la tenue continue du parafoudre, choisissez une référence compatible.
Si la distance de séparation n’est pas respectée, reprenez la conception avec le spécialiste foudre. Si le conducteur de terre crée une boucle, redessinez le cheminement avant de poser. Si l’indicateur signale une fin de vie, remplacez la cartouche et recherchez l’événement associé.
Choisir une correction proportionnée
Placez les parafoudres au plus près des équipements et nœuds à protéger. Raccourcissez les liaisons et évitez les boucles inutiles. Coordonnez les appareils DC, AC et les éventuels étages supplémentaires.
Utilisez des composants prévus pour la tension et le courant photovoltaïques. Raccordez l’équipotentialité selon le schéma validé. Rendez les indicateurs accessibles et inscrivez leur contrôle au plan de maintenance.
Pour sécuriser le choix technique, le guide DEHN de protection des systèmes photovoltaïques indique que des parafoudres complémentaires peuvent être nécessaires lorsque la distance entre le premier appareil et l’équipement protégé devient importante.
Un parafoudre DC inadapté peut ne pas interrompre correctement un courant continu. Un câble de terre long et enroulé réduit fortement l’efficacité attendue. Installer une cartouche de tension trop basse peut provoquer sa dégradation.
Une protection de type 2 ne remplace pas automatiquement le type requis en présence de paratonnerre. Mélanger des connecteurs ou polarités crée un risque distinct que le parafoudre ne corrige pas. Un voyant vert ne prouve pas la qualité du chemin vers la terre.
Le guide sur les obligations et limites du parafoudre au tableau électrique complète ce sujet.
Le second dossier, la différence entre protection externe et parafoudre, aide à comparer les conséquences économiques et pratiques.
Vérifier les références et la notice du matériel — Parafoudre côté courant continu
Pour préparer la réception, la documentation DEHN sur les surtensions en courant continu indique que le choix du parafoudre DC dépend de la tension du système, de l’architecture, de la foudre et des règles d’installation applicables.
Partir d’un relevé de site que le devis permet de vérifier — Parafoudre côté courant continu
Cette vue d’ensemble sert à limiter les surtensions au plus près des équipements sensibles avec des liaisons courtes et une coordination cohérente.
Pour le choix et l’implantation des parafoudres sur les chaînes en courant continu d’une installation photovoltaïque, demandez le résultat avec et sans l’option proposée.
Réceptionner avec des valeurs, pas seulement une application — Parafoudre côté courant continu
Les références correspondent à la tension maximale et au schéma des chaînes. Les liaisons sont courtes, directes et documentées. Les côtés DC et AC possèdent une coordination cohérente.
La continuité vers l’équipotentialité est vérifiée. Les indicateurs restent visibles sans exposer les parties actives. Le schéma final mentionne type, emplacement et maintenance de chaque parafoudre.
La méthode en huit décisions
Cette méthode permet de limiter les surtensions au plus près des équipements sensibles avec des liaisons courtes et une coordination cohérente sans transformer une estimation en promesse commerciale. Pour le choix et l’implantation des parafoudres sur les chaînes en courant continu d’une installation photovoltaïque, la meilleure solution est celle dont les hypothèses, les limites et les contrôles restent compréhensibles plusieurs années après la pose.
