Une poignée de fils peut entrer dans une gaine droite posée au sol puis devenir impossible à tirer une fois le conduit noyé, coudé et déjà occupé. La place géométrique n’est qu’un critère : plusieurs circuits chargés côte à côte évacuent moins facilement leur chaleur et peuvent imposer une correction du courant admissible.
Le dimensionnement doit donc partir des conducteurs, de leur isolation, du mode de pose, de la longueur et des courbes. Il prévoit aussi le remplacement futur. Forcer les fils jusqu’à les marquer ou choisir un disjoncteur sans tenir compte du groupement fabrique une installation difficile à contrôler.
Inventoriez chaque circuit, sa section, son isolant et son courant d’emploi. Mesurez le diamètre intérieur réel du conduit et non seulement son nom commercial. Tracez longueur, nombre de courbes, rayons et boîtes de tirage accessibles.
Repérez les portions noyées dans l’isolant ou exposées à une température élevée. Distinguez conducteurs isolés, câbles multiconducteurs, courants forts et communication. Prévoyez les circuits futurs réellement probables sans remplir immédiatement toute la réserve.
Le passage mécanique dépend de la somme des sections occupées et du frottement dans les courbes. Le courant admissible d’un conducteur dépend de son mode de pose et de sa capacité à dissiper la chaleur. Le groupement de circuits chargés augmente la température commune et peut nécessiter un coefficient correctif.
Une gaine surchargée rend le remplacement difficile et peut blesser l’isolant pendant le tirage. Des boîtes de tirage réduisent l’effort mais doivent rester accessibles. Le calibre de protection doit rester coordonné avec la section corrigée du conducteur.
Pour fixer le cadre technique, la fiche Legrand d’un conduit ICTA de diamètre 16 mm précise que le diamètre extérieur ne donne pas seul la place disponible puisque le diamètre intérieur, les courbes, la lubrification et le tire-fil influencent le passage.
Classer les causes plausibles
Le diamètre a été choisi d’après le nombre de fils sans tenir compte de leur diamètre extérieur réel. Plusieurs coudes serrés se cumulent sans boîte de tirage intermédiaire. Des circuits fortement chargés sont groupés dans une zone thermiquement isolée.
Un câble a été ajouté après coup dans un conduit déjà proche de sa capacité pratique. Courants forts et communication partagent un cheminement sans séparation adaptée. Le tire-fil a disparu et aucune réserve n’a été laissée pour une maintenance future.
Mesurer dans un ordre sûr
Calculez l’occupation avec les dimensions publiées des conducteurs et du conduit. Appliquez les coefficients de correction correspondant au mode de pose et au groupement. Vérifiez la chute de tension avec la longueur et le courant réels.
Réalisez un tirage témoin sur la portion la plus défavorable avant fermeture. Contrôlez l’effort, les marques d’isolant et le rayon des courbes après tirage. Mesurez la température sous charge représentative lorsque le contexte le justifie.
Si l’occupation pratique est trop forte, augmentez le conduit ou séparez les circuits. Si le groupement impose un déclassement, augmentez la section ou répartissez les cheminements. Si la longueur cumule plusieurs courbes, ajoutez une boîte accessible plutôt que de forcer.
Si un circuit de puissance évoluera, prévoyez un conduit dédié. Si les réseaux ont des exigences de séparation, utilisez compartiments ou chemins distincts. Si aucun conducteur ne peut être remplacé, corrigez avant de fermer les parois.
Choisir une correction proportionnée
Posez des conduits de diamètre adapté avec rayons réguliers et fixations suffisantes. Ajoutez des boîtes de tirage repérées dans des emplacements durablement accessibles. Répartissez les circuits chargés pour améliorer la dissipation thermique.
Utilisez un lubrifiant compatible uniquement lorsque le fabricant du câble et du conduit l’autorise. Protégez les extrémités afin qu’elles ne cisaillent pas l’isolant pendant le tirage. Laissez et identifiez un tire-fil lorsque le conduit conserve une capacité disponible.
Pour choisir une correction compatible, le guide technique Hager de dimensionnement des câbles précise que le groupement de plusieurs circuits ou câbles dans un même conduit fait partie des conditions de pose qui modifient le courant admissible.
Refuser les raccourcis dangereux
Forcer sur un conducteur peut étirer le cuivre ou entailler son isolant sans défaut visible immédiat. Augmenter le disjoncteur pour éviter un déclenchement aggrave l’échauffement potentiel. Une gaine plus grande ne dispense pas du calcul thermique des circuits groupés.
Une boîte cachée derrière une finition n’est pas une boîte de tirage accessible. Mélanger des réseaux incompatibles peut créer perturbations et problèmes de sécurité. Une réserve excessive mal obturée peut aussi devenir un chemin d’air, d’eau ou de nuisibles.
Le dossier sur le calcul d’un câble long et de sa chute de tension complète cette analyse.
Vérifier les références applicables
Pour préparer la réception, les tableaux de capacité Hager pour les cheminements de câbles précise que la capacité dépend des dimensions et des conducteurs, avec une réserve nécessaire pour les croisements et les conditions réelles de pose.
Pour le dimensionnement d’un conduit ou d’une goulotte recevant plusieurs conducteurs et circuits, l’absence de tension doit être vérifiée avec une méthode et un appareil adaptés par une personne compétente.

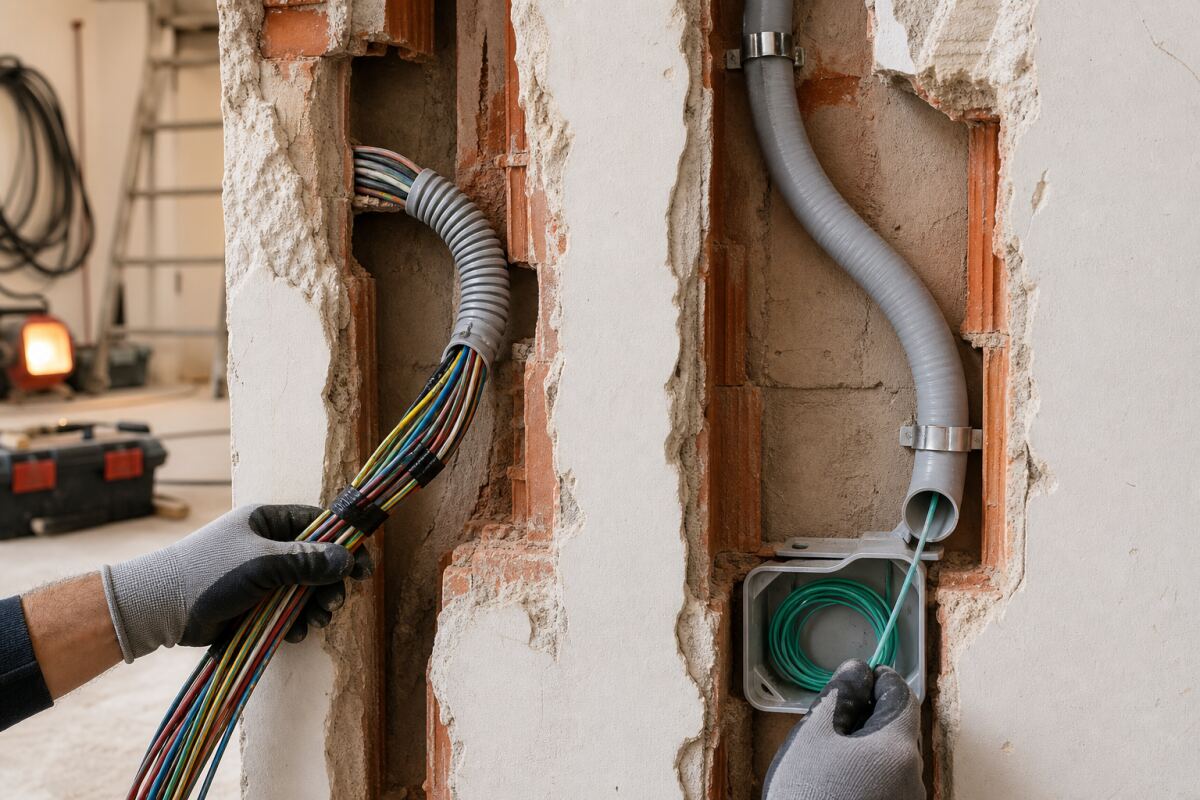

Cette photographie sert à garantir le tirage, la protection mécanique et la tenue thermique sans enfermer une installation impossible à maintenir.
Pour le dimensionnement d’un conduit ou d’une goulotte recevant plusieurs conducteurs et circuits, le dimensionnement inclut les pointes de démarrage, la simultanéité des usages et l’évolution vraisemblable de l’installation.
Comparer des devis portant sur le même résultat — Regrouper plusieurs câbles dans une gaine
Pour le dimensionnement d’un conduit ou d’une goulotte recevant plusieurs conducteurs et circuits, l’offre cohérente décrit le défaut constaté, le résultat attendu et le contrôle qui prouvera la correction.
Contrôler avant de refermer
Les calculs d’occupation, de courant admissible et de chute de tension sont conservés. Les conducteurs ont été tirés sans marque, effort anormal ni courbe écrasée. Les boîtes de tirage restent visibles et repérées.
Réceptionner sous charge réelle
Les protections correspondent aux sections après coefficients de correction. Les réseaux nécessitant une séparation disposent de cheminements appropriés. Un conducteur de test ou le tire-fil peut encore parcourir la réserve prévue.
Éviter les promesses absolues
La bonne intervention permet de garantir le tirage, la protection mécanique et la tenue thermique sans enfermer une installation impossible à maintenir sans diminuer la protection des personnes ni déplacer le risque vers un autre circuit.
Le second guide sur la séparation et l’organisation des réseaux lors d’une rénovation aide à replacer le chantier dans le fonctionnement du logement.
La méthode en sept décisions
Pour le dimensionnement d’un conduit ou d’une goulotte recevant plusieurs conducteurs et circuits, la qualité du résultat tient autant à la mesure, au dimensionnement et à la réception qu’au matériel posé.
