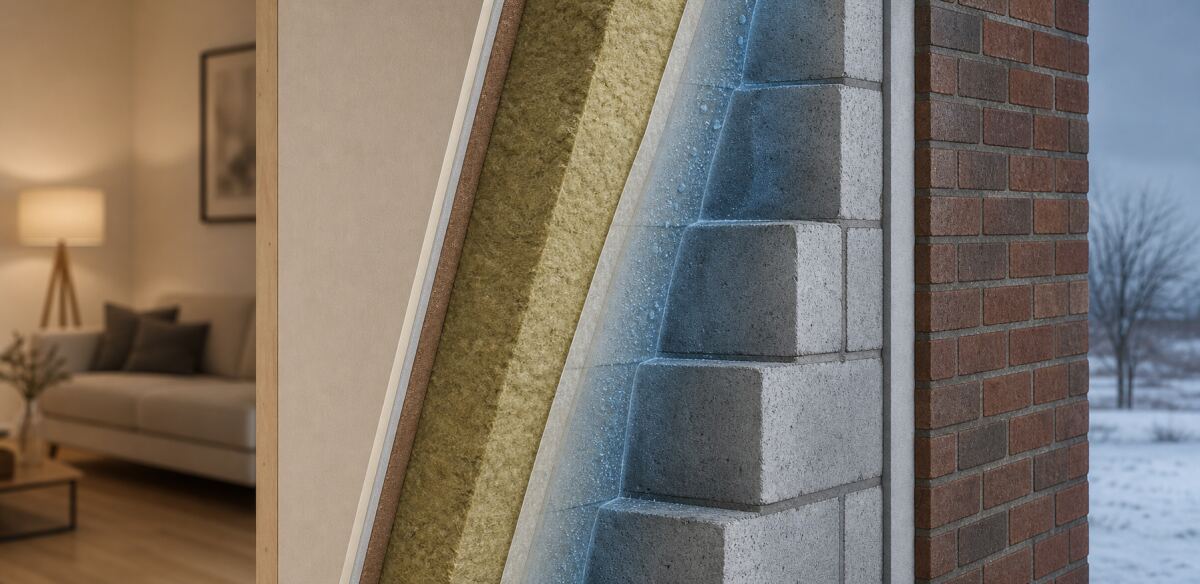

13 min Point de rosée dans un mur : comprendre le calcul avant d’isoler

Le point de rosée est la température à laquelle l’air, pour une teneur donnée en vapeur d’eau, atteint la saturation et commence à condenser. Dans un logement, il aide à comprendre deux phénomènes différents : la condensation visible sur une surface intérieure froide et la condensation cachée à l’intérieur d’une paroi. Le même terme est souvent utilisé pour vendre une peinture, un isolant ou une membrane sans examiner le bâtiment complet.

Un calcul simple à partir de la température et de l’humidité intérieure donne un premier repère, mais il ne suffit pas pour valider un mur isolé. Les matériaux stockent et transportent l’humidité, la pluie et les remontées capillaires ajoutent de l’eau liquide, les fuites d’air déplacent beaucoup de vapeur, et les conditions changent au fil des saisons. La bonne méthode combine mesures, composition réelle, ventilation et simulation adaptée au niveau de risque.

Comprendre la relation entre température et humidité

L’humidité relative indique le rapport entre la vapeur présente et la quantité maximale que l’air pourrait contenir à la même température. Quand l’air se refroidit sans perdre de vapeur, cette proportion augmente. À 100 %, l’air est saturé ; un refroidissement supplémentaire entraîne une condensation sur les surfaces ou dans les matériaux rencontrés.

C’est pourquoi un hygromètre placé au centre d’une pièce peut afficher une valeur modérée alors qu’un angle froid atteint localement des conditions critiques. L’appareil mesure son environnement immédiat, pas l’humidité au contact de chaque mur. Température de surface et circulation d’air doivent compléter la mesure.

Le point de rosée varie avec les usages

Douche, cuisson, séchage du linge, respiration et chauffage d’appoint sans évacuation augmentent la teneur en vapeur. À température intérieure identique, un air plus humide possède un point de rosée plus élevé : une paroi n’a donc pas besoin d’être aussi froide pour condenser. L’occupation et la ventilation modifient le risque chaque heure.

À titre pédagogique, un air à 20 °C et 50 % d’humidité relative atteint son point de rosée autour de 9 °C ; à 20 °C et 70 %, il se rapproche de 14 °C. Ces ordres de grandeur ne constituent pas des seuils de chantier. La précision dépend des capteurs, de la pression et de la formule utilisée, et les moisissures peuvent se développer avant l’apparition de gouttelettes visibles.

La saturation n’est pas la seule limite utile

Une surface peut rester au-dessus du point de rosée tout en maintenant durablement une humidité élevée favorable aux moisissures. La poussière, le papier peint et certains revêtements fournissent des nutriments. Le diagnostic ne doit donc pas conclure « pas de condensation, pas de problème » uniquement parce qu’un calcul instantané reste légèrement favorable.

Distinguer condensation de surface et condensation interstitielle

La condensation de surface

Elle apparaît sur la face visible : vitrage, angle de mur, linteau, coffre de volet, derrière une armoire ou au plafond. Un pont thermique, une température intérieure basse, une ventilation insuffisante ou une production importante de vapeur peuvent se cumuler. La forme et le moment d’apparition orientent le diagnostic.

Avant de repeindre, mesurez l’humidité ambiante, la température de surface et le fonctionnement des extractions. Inspectez la façade, la toiture et les réseaux pour écarter un apport d’eau liquide. Le guide Hektor Services sur les ponts thermiques montre pourquoi un traitement local peut seulement déplacer la zone froide.

La condensation dans l’épaisseur

En hiver, la vapeur intérieure peut migrer à travers les couches ou être transportée par une fuite d’air. En se refroidissant, elle peut atteindre la saturation dans l’isolant, sur un panneau, contre une maçonnerie ou près d’un élément métallique. Le désordre reste caché jusqu’à une baisse de performance, une odeur, une corrosion ou une dégradation du bois.

Le Cerema explique que l’air exfiltré se refroidit dans l’isolant et peut condenser lorsqu’il atteint son point de rosée. Cela distingue deux transports : diffusion progressive à travers les matériaux et convection par les défauts d’étanchéité à l’air. Une petite fuite peut déplacer davantage d’humidité qu’une diffusion uniforme.

Le risque peut s’inverser en été

Dans un bâtiment climatisé, l’extérieur chaud et humide peut pousser la vapeur vers une surface intérieure refroidie. Certaines parois qui fonctionnent en hiver deviennent sensibles en été, notamment sous climat chaud ou avec un revêtement extérieur très fermé. Une règle conçue pour un seul sens de flux n’est pas universelle.

Calculer un premier repère sans surinterpréter

Un calculateur de point de rosée utilise température et humidité relative. Faites plusieurs mesures avec des capteurs comparés entre eux, loin d’un radiateur, du soleil et d’une bouche. Relevez les pics après douche ou cuisson et les minima nocturnes. La moyenne journalière masque souvent les périodes critiques.

Mesurez ensuite les surfaces avec un capteur de contact adapté ou un appareil infrarouge correctement réglé. Une caméra thermique facilite la cartographie, mais les matériaux brillants et les reflets faussent l’image. Consultez la méthode de thermographie du logement avant de comparer une palette de couleurs au point de rosée calculé.

Une mesure unique ne représente ni la saison froide ni un épisode de pluie. Conservez des séries horodatées et les événements : fenêtre ouverte, chauffage réduit, douche, occupation, vent. La corrélation est souvent plus instructive que la valeur absolue.

Décrire la paroi réelle avant tout calcul

Identifier toutes les couches

Relevez de l’intérieur vers l’extérieur : peinture, parement, vide technique, membrane, isolant, ossature, maçonnerie, enduit et bardage éventuel. Notez épaisseurs, continuités, lames d’air, état des joints et exposition à la pluie. Une couche mince très résistante à la vapeur peut peser davantage dans le comportement qu’un isolant épais.

Les valeurs de résistance à la diffusion sont exprimées notamment par le coefficient µ et l’épaisseur d’air équivalente Sd. Le glossaire du Cerema rappelle que Sd dépend de µ et de l’épaisseur. Utilisez les valeurs documentées du produit posé, pas une moyenne trouvée pour une famille de matériaux.

Rechercher l’eau liquide avant la vapeur

Une fuite de toiture, une pluie battante, un défaut de solin, une remontée capillaire ou une canalisation endommagée peut charger la paroi indépendamment de la condensation. Isoler ou poser un pare-vapeur sur un mur déjà humide ralentit parfois son séchage et aggrave les dégâts. L’ADEME recommande de diagnostiquer les signes d’humidité avant l’isolation.

Repérer les chemins d’air

Prises, plafonds, trappes, gaines, raccords de membranes et jonctions de planchers transportent de l’air humide dans des cavités. Un calcul limité à la diffusion ne couvre pas ces fuites. Un test d’infiltrométrie pendant que les couches sont accessibles permet de les corriger.

Choisir la méthode de calcul selon le risque

Le calcul stationnaire comme premier tri

Une méthode simplifiée examine une condition intérieure et extérieure conventionnelle et estime les températures et pressions de vapeur aux interfaces. Elle aide à comparer des compositions courantes et à repérer un risque évident. Elle représente mal les pluies, le soleil, le stockage d’humidité, les variations horaires et les matériaux hygroscopiques.

Un résultat « sans condensation » dans ce modèle ne garantit pas l’absence de désordre réel. Inversement, une petite quantité calculée peut sécher pendant la saison favorable. Il faut examiner accumulation et capacité de séchage, pas seulement l’apparition théorique d’un point.

La simulation hygrothermique dynamique

Elle utilise des données climatiques et des propriétés de matériaux pour suivre chaleur et humidité dans le temps. Elle devient pertinente pour murs anciens, isolation intérieure, façades exposées à la pluie, toitures complexes, climatisation ou compositions hors solutions courantes. Sa qualité dépend fortement des hypothèses et de l’état initial.

Demandez au bureau d’études quelles données météo, orientations, pluies, usages, débits d’air et propriétés ont été retenus. Une courbe précise issue d’entrées approximatives donne une illusion de certitude. Le rapport doit tester des variantes et identifier les paramètres sensibles.

Les règles de l’art et systèmes évalués

Pour une composition courante, les documents techniques, DTU et évaluations du système peuvent définir pare-vapeur, lame d’air, ventilation et détails. Ne remplacez pas un composant par un produit « équivalent » sur le seul critère thermique. La résistance à la vapeur, la réaction au feu, les fixations et la compatibilité du support comptent aussi.

Comprendre le rôle du pare-vapeur et du frein-vapeur

Une membrane limite le transfert de vapeur et contribue souvent à l’étanchéité à l’air, mais ces fonctions ne sont pas identiques. Les raccords, manchettes et adhésifs assurent la continuité à l’air ; la valeur Sd caractérise la résistance à la diffusion. Une membrane perforée par les réseaux perd une partie de ses deux fonctions.

Le guide de pose du pare-vapeur publié à l’initiative de la DHUP détaille des cas représentatifs et renvoie aux normes et Avis Techniques pour les variantes. Le choix entre pare-vapeur, frein-vapeur et membrane hygrovariable dépend de la paroi, du climat, de l’usage et de la possibilité de séchage.

Une membrane hygrovariable n’absorbe pas une fuite et ne rend pas toute composition sûre. Elle modifie sa résistance selon les conditions pour faciliter certains séchages. Elle doit rester continue, protégée et compatible avec les autres couches. Le calcul ne doit pas utiliser une seule valeur Sd fixe si le produit varie.

Adapter le raisonnement au bâti ancien

Pierre, terre, pans de bois et mortiers anciens peuvent stocker puis restituer de l’humidité. Leur équilibre dépend des enduits, du sol, de la pluie, de la ventilation et de la chaleur. Le Cerema souligne que les solutions standard ne sont pas toujours adaptées au bâti ancien et recommande un diagnostic complet avant intervention.

Retirer un enduit ciment, réparer une gouttière ou améliorer le drainage peut être prioritaire avant l’isolation. Une isolation intérieure doit préserver les abouts de poutres et permettre un séchage compatible. Les matériaux capillaires et hygroscopiques ne se résument pas à une courbe de vapeur stationnaire.

Ne confondez pas « respirant » avec une absence d’étanchéité à l’air. Un enduit continu peut limiter les fuites d’air tout en laissant diffuser la vapeur selon ses propriétés. Le projet doit séparer clairement gestion de l’eau liquide, diffusion de vapeur, capillarité et convection d’air.

Contrôler le chantier et suivre la première année

• Photographier la paroi sèche avant isolation.
• Contrôler la continuité des membranes avant parement.
• Mesurer les débits de ventilation après travaux.
• Conserver fiches techniques, valeurs Sd et plans de raccord.
• Suivre température et humidité pendant une saison froide complète.
• Inspecter rapidement toute odeur, tache ou déformation.

Placez les capteurs dans des zones représentatives sans les enfermer derrière un meuble. Comparez plusieurs pièces et notez les usages. Une hausse ponctuelle après douche est normale si l’extraction la résorbe ; une humidité durable ou des surfaces très froides exigent une investigation.

Évitez d’insérer des sondes dans une paroi sans protocole. Le percement peut créer une fuite d’air et la position du capteur modifie la lecture. Pour un projet sensible, le bureau d’études définit emplacements, précision, durée et critères d’alerte.

Prendre une décision proportionnée

Pour une condensation légère sur un vitrage après douche, vérifiez d’abord extraction, entrée d’air et température. Pour une moisissure récurrente à une jonction, mesurez la surface et examinez le pont thermique. Pour une isolation intérieure d’un mur ancien humide, demandez un diagnostic et une étude hygrothermique avant le devis. Le niveau d’analyse suit le coût et le risque.

Refusez les conclusions fondées sur une application de téléphone sans description de la paroi. Le point de rosée de l’air intérieur ne localise pas automatiquement l’endroit où une paroi multicouche condense. Exigez hypothèses, données, variantes et capacité de séchage.

Le point de rosée est finalement un repère physique utile, pas un verdict commercial. Il explique pourquoi une surface froide condense et pourquoi de la vapeur peut devenir liquide dans une paroi. La réussite d’une rénovation dépend toutefois d’un ensemble plus large : eau liquide maîtrisée, matériaux compatibles, étanchéité à l’air continue, ventilation réglée et détails constructifs contrôlés. Chaque conclusion doit rester reliée aux conditions réellement mesurées dans le logement concerné.

Répondre aux erreurs de raisonnement les plus courantes

« Le point de rosée se trouve toujours dans l’isolant »

Non. Sa position théorique dépend des températures, des résistances thermiques et des résistances à la vapeur de toutes les couches. Elle peut se situer sur une surface, à une interface, dans un matériau ou ne pas être atteinte dans les conditions considérées. Une fuite d’air peut en outre créer une condensation très localisée que le calcul diffusif moyen ne montre pas.

« Il suffit de mettre le pare-vapeur le plus étanche »

Une forte résistance côté intérieur peut limiter la vapeur en hiver, mais le système doit aussi sécher et rester continu. Une membrane très étanche mal raccordée laisse passer l’air humide par ses défauts tout en freinant le séchage ailleurs. En climat chaud, dans une pièce climatisée ou sur une paroi ancienne, la stratégie peut être différente. Suivez le système évalué ou l’étude du projet.

« Une VMC supprime tout risque dans les murs »

Une ventilation correctement dimensionnée réduit la charge d’humidité intérieure. Elle ne répare ni une infiltration de pluie, ni une remontée capillaire, ni un solin défectueux. Elle ne compense pas non plus une fuite d’air concentrée à travers une membrane. Mesurez ses débits, puis examinez séparément l’enveloppe et les apports d’eau.

« Le mur est sec au toucher, donc on peut isoler »

Le toucher ne quantifie pas l’eau dans l’épaisseur et varie avec la conductivité thermique : une pierre dense paraît froide même sèche. Recherchez taches, sels, enduits décollés, historique de pluie et niveau du sol extérieur. Utilisez une méthode de mesure adaptée au matériau et interprétée par comparaison. Les appareils grand public peuvent réagir aux sels ou aux éléments métalliques.

Le devis doit finalement indiquer qui assume le diagnostic du support, la composition retenue et les raccords. Si l’entreprise pose seulement un produit choisi par le client sans vérifier l’humidité, la responsabilité technique devient floue. Faites formuler les réserves avant la signature et ne commencez pas tant que la cause d’une paroi humide reste indéterminée. Après travaux, conservez aussi les réglages de ventilation et les relevés de la première saison : ils permettront de distinguer un séchage normal, une nouvelle infiltration et une hypothèse de calcul qui doit être réexaminée.

La composition finale doit aussi apparaître clairement dans les plans, les devis et le dossier de réception du chantier.
