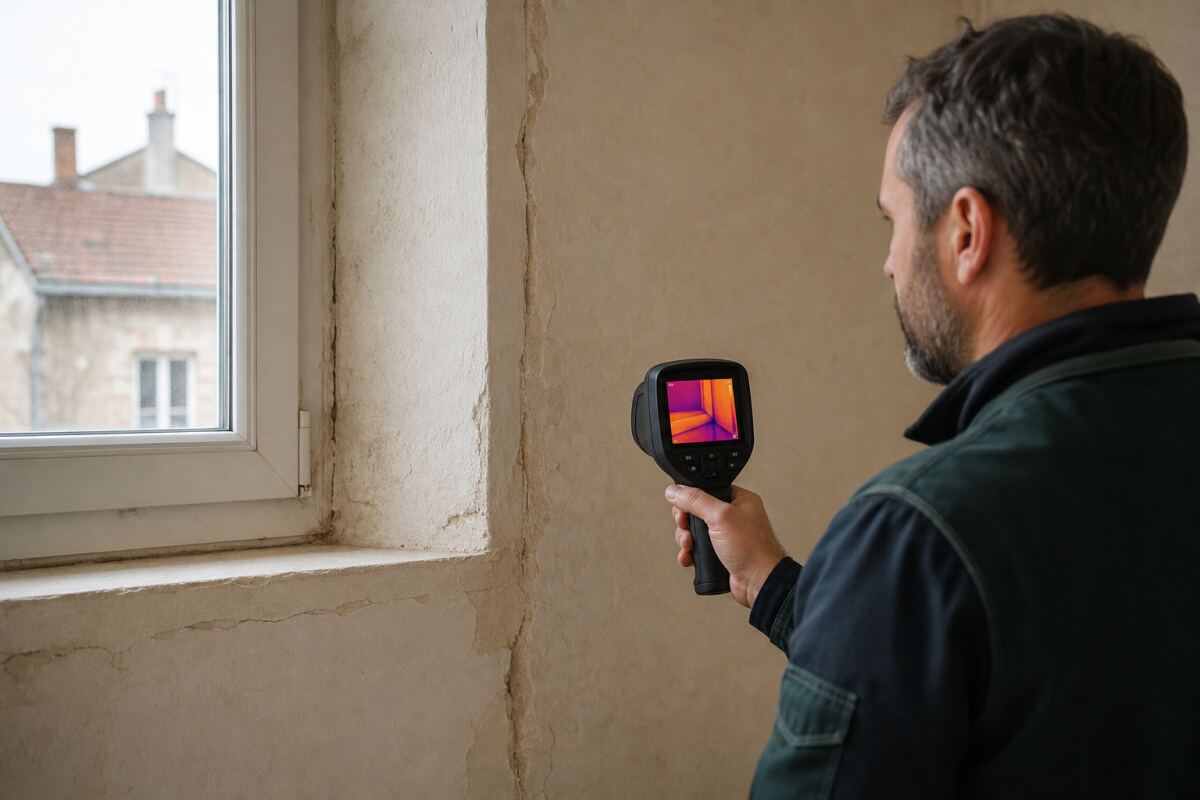

13 min Caméra thermique dans une maison : interpréter les images sans faux diagnostic

Une caméra thermique ne voit ni l’humidité, ni l’air, ni l’isolant caché. Elle mesure le rayonnement infrarouge reçu par son capteur et le convertit en température apparente de surface. Cette nuance explique la plupart des erreurs : une zone bleue n’est pas automatiquement un défaut d’isolation, et une zone rouge n’est pas forcément une fuite de chauffage. Reflet, matériau, soleil, vent et angle de prise de vue peuvent produire une image spectaculaire mais trompeuse.

Bien utilisée, la thermographie aide à localiser une anomalie, à préparer des investigations ciblées et à contrôler certains raccords après travaux. Elle devient réellement utile lorsqu’on la croise avec le plan du bâtiment, les conditions météo, l’humidité intérieure, l’usage des pièces et, si nécessaire, un test d’étanchéité à l’air. Voici une méthode de lecture qui évite de transformer une couleur en diagnostic définitif.

Comprendre ce que mesure réellement la caméra

Lire une température apparente de surface

Chaque pixel correspond à une estimation de température calculée à partir du rayonnement reçu. La caméra ne mesure donc pas directement la température de l’air derrière un doublage. Elle ne traverse pas un mur et ne révèle pas la forme exacte d’un isolant comme une radiographie. Elle montre la surface accessible au moment précis de la mesure. Un défaut profond n’apparaît que s’il modifie assez cette surface dans les conditions de l’examen.

L’échelle colorée est relative à l’image. Deux photos du même mur peuvent avoir des couleurs différentes si la caméra recalcule automatiquement les valeurs minimale et maximale. Avant de comparer, regardez toujours les températures chiffrées et verrouillez une plage commune. Une palette très contrastée peut amplifier visuellement un écart inférieur à un degré.

Régler l’émissivité selon le support

L’émissivité décrit la capacité d’une surface à émettre du rayonnement thermique. Les matériaux mats courants, comme un enduit peint ou une plaque de plâtre, sont généralement plus faciles à examiner que le métal brillant, le verre ou une surface humide. Un mauvais réglage fausse la température affichée. Pour comparer plusieurs zones, privilégiez des surfaces de nature et de finition semblables.

Le verre reflète une partie importante de son environnement dans l’infrarouge. Une silhouette chaude visible sur une fenêtre peut être celle de l’opérateur. Une poignée métallique peut sembler très froide parce qu’elle réfléchit une autre zone. Si le support est réfléchissant, changez d’angle, observez si la forme se déplace et utilisez, lorsque c’est possible, une petite référence mate compatible avec la mesure.

Distinguer mesure et interprétation

La caméra fournit un indice. L’interprétation exige une hypothèse constructive : mur plein ou doublé, plancher béton ou bois, isolation intérieure ou extérieure, réseau présent dans la paroi, orientation et exposition. Un professionnel sérieux note ces informations, conserve l’image visible associée et formule des conclusions graduées : anomalie probable, point à vérifier ou absence d’anomalie observable dans les conditions du jour.

Préparer des conditions qui rendent l’image exploitable

Créer un écart de température suffisant

Pour étudier les pertes de chaleur depuis l’intérieur en hiver, il faut un écart stable entre intérieur et extérieur. Le document de sensibilisation du Cerema sur la perméabilité à l’air indique qu’un écart supérieur à environ 10 °C facilite la visualisation d’infiltrations froides lorsqu’un bâtiment est dépressurisé. Sans contraste thermique, une isolation manquante peut rester invisible.

Maintenez un chauffage relativement stable avant la visite. Une relance brutale chauffe d’abord les émetteurs et les surfaces proches, sans placer toute l’enveloppe en régime comparable. Notez températures intérieure et extérieure, heure, vent et précipitations. Ces données donnent un contexte à chaque image et rendent une comparaison future possible.

Éviter soleil, pluie et vent perturbateurs

Le soleil peut charger une façade pendant plusieurs heures. Après son coucher, les matériaux restituent cette énergie à des vitesses différentes ; joints, briques et réparations ressortent alors sans correspondre à une déperdition depuis le logement. Pour une inspection extérieure de l’enveloppe, préférez une période sans ensoleillement direct préalable, souvent tôt le matin, et documentez l’orientation.

La pluie modifie l’émissivité et refroidit la surface par évaporation. Le vent refroidit de façon irrégulière les façades et peut renforcer les infiltrations d’air d’un côté du bâtiment. Une thermographie réalisée pendant ces perturbations peut rester utile pour une recherche précise, mais elle ne doit pas être comparée naïvement à une image prise par temps calme et sec.

Stabiliser l’usage des pièces

Une douche récente, du linge qui sèche ou une cuisson augmente l’humidité et peut produire de la condensation sur les points froids. Un meuble collé au mur limite les échanges et crée une zone plus froide. Un rideau épais, un radiateur, un réfrigérateur ou un ordinateur modifie localement la température. Avant l’examen, relevez l’usage réel au lieu de déplacer tout ce qui expliquerait justement l’anomalie.

Reconnaître les formes typiques sans conclure trop vite

Une bande régulière à une jonction

Une bande froide au raccord mur-plancher, mur-toiture ou autour d’un balcon peut correspondre à un pont thermique. L’ADEME rappelle que les ponts thermiques sont des discontinuités de l’isolation, notamment aux jonctions de parois. Vérifiez toutefois la géométrie : un chaînage, une poutre, une variation d’épaisseur ou un élément extérieur peut produire la même signature.

Le bon raisonnement compare la zone suspecte à des détails constructifs équivalents. Si toutes les jonctions identiques présentent le même motif, il peut s’agir d’un comportement structurel généralisé. Si une seule zone se distingue, recherchez une interruption locale, un raccord mal exécuté ou une humidité. Le remède dépendra de la continuité globale, pas de la couleur isolée.

Une forme diffuse dans un panneau

Une plage irrégulière peut évoquer un isolant tassé, déplacé ou absent. Elle peut aussi suivre une humidification, un courant d’air derrière le parement ou une reprise de maçonnerie. Tapotement, plans, endoscope réalisé par un professionnel et mesure d’humidité peuvent départager les hypothèses. Percer au hasard risque d’endommager un pare-vapeur, un câble ou une canalisation.

Une traînée depuis une prise ou une plinthe

Sous dépression, une infiltration d’air froid peut former une trace allongée à partir d’une prise, d’une trappe, d’un pied de cloison ou d’un passage de gaine. La thermographie seule ne prouve pas le débit. Une poire à fumée adaptée, un anémomètre ou un test d’infiltrométrie aide à confirmer le mouvement. L’article Hektor Services sur les causes d’humidité dans les murs rappelle aussi qu’une paroi froide peut condenser sans être traversée par de l’eau liquide.

Distinguer pont thermique, fuite d’air et humidité

Ces trois phénomènes peuvent tous produire une zone froide, mais ils n’appellent pas le même chantier. Un pont thermique suit souvent une géométrie constructive stable. Une fuite d’air change avec le vent ou la mise en pression. Une zone humide évolue avec les pluies, les usages, le séchage et la capacité des matériaux à retenir l’eau. Leur coexistence est fréquente : une fuite d’air refroidit un raccord où l’humidité intérieure condense.

Une caméra ne mesure pas le taux d’humidité. L’évaporation peut refroidir une surface humide, mais l’absence de refroidissement ne garantit pas qu’elle soit sèche. Les appareils à pointes, capacitifs ou à micro-ondes ont eux aussi des limites selon le matériau et les sels présents. Pour une décision coûteuse, demandez une combinaison de mesures et un raisonnement écrit.

Utiliser la thermographie avec un test d’étanchéité à l’air

Le ventilateur placé dans une porte crée plusieurs écarts de pression et mesure le débit de fuite global. Le portail officiel RT-RE Bâtiment décrit la perméabilité à l’air comme les écoulements parasites à travers l’enveloppe et présente l’indicateur Q4Pa-surf. La thermographie aide alors à localiser certaines fuites que la valeur globale ne situe pas.

Pour une rénovation, un test intermédiaire est souvent plus utile qu’un unique contrôle final. Les membranes et raccords sont encore accessibles ; une fuite peut être corrigée avant les parements. Le test final vérifie le résultat. Exigez que le rapport précise la méthode, l’état des ouvertures et équipements, les éléments temporairement obturés et les conditions météorologiques.

Ne confondez pas étanchéité à l’air et ventilation. Réduire les entrées parasites doit s’accompagner d’un système de renouvellement d’air cohérent. Boucher une fuite visible autour d’une fenêtre sans vérifier les entrées d’air et les extractions peut dégrader la qualité de l’air. L’enveloppe et la ventilation se conçoivent ensemble.

Contrôler des travaux sans exiger une image parfaite

Avant le chantier, photographiez les zones avec une caméra visible et thermique, en conservant les réglages. Après travaux, reproduisez autant que possible saison, température, chauffage, angle et distance. Une comparaison réalisée dans des conditions opposées n’a pas de valeur quantitative. Le rapport doit privilégier les températures et les écarts, pas une simple opposition de palettes.

Une isolation continue réduit les anomalies mais ne rend pas toutes les surfaces uniformes. Ossature, fixations, angles et géométrie créent des variations normales. Le critère est la conformité au système prévu, la continuité aux raccords et l’absence d’anomalie significative. Demandez au professionnel d’expliquer les motifs persistants au lieu d’exiger qu’ils disparaissent visuellement.

La thermographie ne remplace pas la réception du support, les factures, les fiches techniques, les photos avant fermeture et les contrôles d’exécution. Pour préparer votre dossier, utilisez aussi la check-list de réception de chantier. Une image thermique est une preuve contextuelle, rarement une preuve suffisante à elle seule dans un litige.

Choisir une prestation et lire le rapport

Définissez la question avant de demander un prix : rechercher une entrée d’air, comprendre une moisissure, contrôler une isolation ou préparer une rénovation. Une « photo thermique de toute la maison » sans objectif mène à un album de couleurs. Le devis doit préciser surfaces, conditions minimales, instruments complémentaires, livrable et limites.

Un rapport utile associe pour chaque anomalie une photo visible, une image infrarouge, une localisation, la plage de températures, les réglages essentiels, les conditions ambiantes et plusieurs hypothèses classées. Il distingue observation, interprétation et recommandation. Il signale les zones non inspectées et les conditions insuffisantes. Il ne promet pas de voir à travers les murs.

• Demandez le modèle de caméra, sa résolution thermique et la date de vérification.
• Vérifiez que l’opérateur connaît les systèmes constructifs de votre bâtiment.
• Refusez une conclusion de fuite d’eau fondée uniquement sur une couleur.
• Exigez les températures chiffrées et les conditions de prise de vue.
• Faites chiffrer les investigations complémentaires avant une ouverture destructive.

Construire un diagnostic progressif

Commencez par l’historique : date d’apparition, météo, travaux récents, chauffage, ventilation et occupation. Inspectez ensuite visuellement les deux faces accessibles, les raccords extérieurs et les réseaux. Mesurez température et humidité sur plusieurs jours si le phénomène varie. La thermographie intervient pour cartographier et comparer, puis une mesure ciblée confirme ou écarte chaque hypothèse.

Si une fissure évolue, si une installation électrique chauffe, si une paroi ruisselle ou si le plafond se déforme, la priorité n’est pas de réaliser de belles images : sécurisez et faites intervenir le professionnel compétent. Pour le reste, le bon diagnostic est celui qui réduit l’incertitude avec le minimum de destruction et débouche sur un cahier des charges précis.

La caméra thermique est donc un excellent outil de questionnement, pas une machine à verdict. Utilisée au bon moment, avec un écart thermique suffisant et des contrôles complémentaires, elle permet de viser les investigations et de contrôler les raccords sensibles. Utilisée seule, elle risque surtout de transformer un reflet, un meuble ou un rayon de soleil en chantier inutile.

Répondre aux questions fréquentes avant d’acheter ou de louer une caméra

Une caméra pour smartphone suffit-elle ?

Un module pour téléphone peut être pertinent pour comparer rapidement des zones et suivre un phénomène déjà compris. Sa résolution, sa sensibilité et ses possibilités de réglage varient beaucoup. Il faut vérifier que l’image radiométrique conserve les températures, que l’émissivité et la plage peuvent être réglées et que le fichier original peut être exporté. Une image uniquement colorée et compressée dans une application est difficile à réexaminer.

Pour une décision engageant plusieurs milliers d’euros, la compétence de l’opérateur compte davantage que le prix de l’appareil. Une caméra performante utilisée au soleil sur une façade humide produira un résultat moins fiable qu’un matériel plus simple employé avec un protocole cohérent. La location peut aider à observer, mais elle ne remplace pas l’analyse d’un thermicien ou d’un spécialiste du désordre concerné.

Peut-on voir une canalisation dans un mur ?

On peut parfois suivre la trace thermique d’un tube chaud ou froid lorsque son influence atteint la surface. La profondeur, l’isolant, le débit, la durée de circulation et la nature de la paroi déterminent la visibilité. Une trace ne donne ni le diamètre exact ni la position précise en profondeur. Elle peut aussi se confondre avec un montant, un câble chauffant ou un raccord de matériaux.

Avant de percer, utilisez un détecteur de réseaux adapté et consultez les plans. Pour une fuite, confrontez la trace à la consommation du compteur, à un essai de pression et à d’autres méthodes. La thermographie peut réduire la zone de recherche ; elle ne sécurise pas à elle seule un percement et ne certifie pas l’origine de l’eau.

La thermographie fonctionne-t-elle en été ?

Oui, mais la question et le protocole changent. On peut étudier l’échauffement solaire, une protection de baie, une toiture ou le comportement d’une pièce pendant une vague de chaleur. Pour rechercher une faiblesse d’isolation, l’écart intérieur-extérieur et la stabilité restent essentiels. Le soleil devient souvent la perturbation dominante ; il faut suivre l’évolution sur plusieurs heures et comparer des orientations semblables.

Une image estivale ne se compare pas directement à une image hivernale. En été, une zone plus chaude à l’intérieur peut traduire un apport solaire ou une transmission depuis la couverture ; en hiver, une zone plus froide peut signaler une déperdition. Notez toujours le sens du flux thermique supposé. La couleur seule ne dit jamais si l’énergie entre ou sort du logement.

Combien d’images faut-il conserver ?

Conservez peu d’images, mais documentées. Pour chaque zone : une vue générale visible, une vue rapprochée, le fichier thermique original et une note avec date, heure, températures, humidité, météo, chauffage et réglages. Nommez les pièces et indiquez l’orientation. Cette discipline vaut mieux que des centaines de clichés impossibles à replacer.

Pour un contrôle après travaux, préparez dès l’état initial une liste de points reproductibles : angles, menuiseries, trappes, prises en façade, pied de doublage et raccords de toiture. Marquez la distance ou le point de prise de vue sans dégrader le support. Le second examen pourra alors répondre à une question précise : le motif a-t-il disparu, diminué ou seulement changé parce que les conditions diffèrent ?
