Un panneau sandwich de toiture réunit dans un même élément un parement extérieur, une âme isolante et un parement intérieur. Cette continuité apparente accélère la pose, mais elle ne dispense ni de concevoir les jonctions ni de vérifier l’usage du local. Les principaux désordres se concentrent précisément là où le panneau s’interrompt : faîtage, égout, rive, pénétration, fixation et raccord avec le bardage.
Une goutte au droit d’une vis peut provenir d’une infiltration, d’un pont thermique ou d’une fuite d’air humide. Remplacer le joint visible sans identifier le mécanisme déplace souvent le problème. Le diagnostic compare les épisodes pluvieux et froids, la température des surfaces, l’hygrométrie intérieure et la continuité des joints.

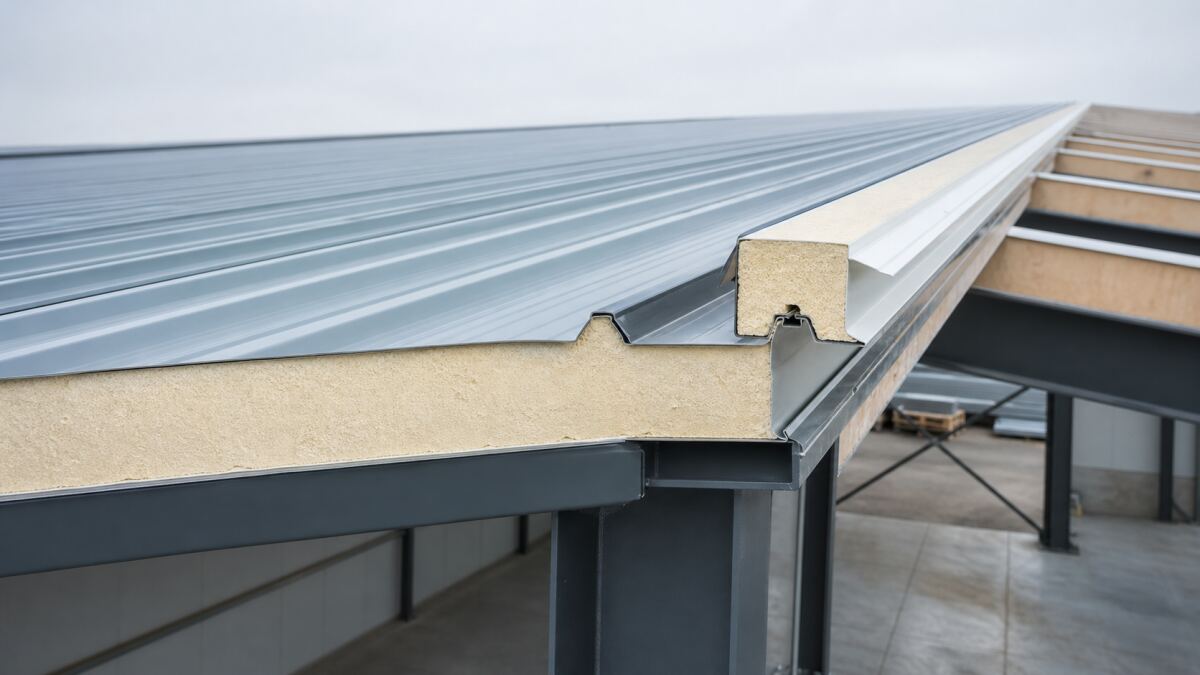

Comprendre ce que contient un panneau sandwich
Deux parements et une âme isolante
Le parement extérieur reçoit la pluie, le vent et le soleil. L’âme apporte l’essentiel de la résistance thermique et participe aux performances mécaniques déclarées. Le parement intérieur forme une surface finie et peut contribuer à l’étanchéité à l’air et à la vapeur lorsque les jonctions sont traitées selon le système.
Le panneau n’est pas un produit interchangeable par sa seule épaisseur. Profil, portée, fixations, réaction au feu, type d’âme, revêtement métallique et géométrie de l’emboîtement appartiennent à un ensemble évalué. La fiche technique et le document d’évaluation du produit retenu doivent correspondre au chantier.
Une toiture chaude sans lame ventilée extérieure
Dans sa configuration habituelle, l’isolant est continu entre les parements et aucune lame ventilée avec l’air extérieur ne traverse le complexe. Introduire de l’air froid au droit d’un raccord crée un point local qui ne fonctionne plus comme le reste du panneau.
L’AQC décrit les panneaux sandwich dans sa fiche sur la condensation sous les couvertures métalliques et insiste sur les compléments d’isolation et les joints d’étanchéité à l’air aux points singuliers. Cette continuité est centrale pour la durabilité.
Choisir le panneau selon le bâtiment
Classer l’hygrométrie réelle du local
Un garage sec, une salle de sport, un atelier humide ou un élevage ne produisent pas la même vapeur. Occupation, procédés, lavage, animaux, chauffage et renouvellement d’air déterminent les conditions intérieures. Le choix du système doit viser l’usage le plus défavorable prévu, pas l’état vide du bâtiment au jour de la pose.
L’AQC rappelle que ces couvertures sont destinées, dans le cadre décrit, à des locaux à température positive et à hygrométrie faible à moyenne. Un local très humide ou corrosif demande un procédé explicitement adapté, une étude et des protections compatibles.
Vérifier portée, charges et pente
La résistance dépend de l’épaisseur, du profil, de la distance entre appuis, du sens de pose et des fixations. Neige, vent, maintenance, équipements et dépression ne se résument pas au poids propre. Les tableaux du fabricant s’emploient dans les limites de l’évaluation et avec les combinaisons réglementaires du projet.
La pente commande vitesse d’écoulement, recouvrements et détails. Une pente trop faible ou une flèche excessive peut retenir l’eau près d’un joint transversal. Le support doit respecter alignement, largeur d’appui et tolérances avant la première fixation. Le NF DTU 40.35 présenté par le CSTB fournit le cadre des couvertures en plaques nervurées ; un panneau relevant d’un procédé évalué doit en plus respecter son propre domaine d’emploi.
Préparer un calepinage qui évite les improvisations
Positionner les longueurs et les recouvrements
Le calepinage définit sens de pose, largeur utile, joints longitudinaux, éventuels recouvrements transversaux et chutes. Des panneaux en une seule longueur limitent certains raccords mais augmentent les contraintes de transport, levage et dilatation. Le choix résulte d’un équilibre documenté.
Les recouvrements ne doivent pas tomber dans une zone de stagnation ou hors appui. Leur préparation, leurs mastics et leurs fixations suivent le système. Ajouter un cordon après coup en surface ne reproduit pas une compression conçue dans l’assemblage.
Anticiper toutes les pénétrations
Exutoires, lanterneaux, cheminées, ventilations et supports solaires interrompent isolation et étanchéité. Leur emplacement se coordonne avec les pannes et la trame des panneaux. Découper une grande ouverture au chantier sans chevêtre ni détail évalué peut affaiblir l’élément et exposer l’âme.
Chaque pénétration reçoit un relevé, une évacuation amont et une continuité intérieure. Les condensats éventuels d’un conduit sont gérés séparément de la pluie. Le raccord de cheminée illustre pourquoi les quatre faces ne peuvent pas être traitées par un simple joint périphérique.
Soigner les jonctions thermiques et aérauliques
Faîtage et raccord contre mur
Au faîtage, le profil extérieur reçoit une faîtière et les obturations prévues ; côté intérieur, le joint limite le passage d’air humide. Un complément isolant remplit la zone qui resterait autrement froide. La tôle seule protège de la pluie mais ne supprime pas le pont thermique.
Contre un mur, le relevé extérieur et le porte-solin rejettent l’eau, tandis que la continuité intérieure traite air et isolation. Confondre ces plans conduit à injecter du mastic visible sans fermer la fuite d’air cachée.
Raccord toiture-bardage
À l’égout ou à la sablière, toiture et façade doivent se rejoindre sans laisser l’air extérieur contourner l’isolant. Les profils ouverts reçoivent les compléments compatibles, avec drainage de l’eau. Une mousse générique non protégée peut absorber, vieillir ou se rétracter.
La fiche illustrée de l’AQC sur les couvertures métalliques montre ces liaisons avec complément d’isolation et joints distincts. Le devis doit traduire cette coupe en produits et gestes vérifiables.
Poser les fixations sans créer de défaut
Respecter appuis, diamètre et serrage
La fixation transmet vent et poids aux pannes. Son type, sa longueur, sa rondelle et sa position sont définis par le système et le support. Une vis trop courte n’ancre pas ; trop serrée, elle écrase le profil et déforme la rondelle ; insuffisamment serrée, elle laisse un passage d’eau.
Le contrôle de serrage doit être régulier et réalisé avec un outil réglé. Les copeaux métalliques sont retirés immédiatement : laissés sur le parement, ils rouillent et créent des taches qui peuvent contaminer la protection.
Traiter les découpes et les rives
Les découpes utilisent l’outil recommandé sans brûler la protection du métal. Les chants exposés et l’âme reçoivent les fermetures prévues. Une meuleuse peut projeter des particules chaudes, endommager le revêtement et amorcer une corrosion diffuse.
Les rives résistent au soulèvement et empêchent l’eau poussée par le vent de pénétrer sous le profil. Elles sont fixées sur un support continu ou aux emplacements définis, sans transformer l’accessoire en pièce flottante.
Distinguer fuite de pluie et condensation
Comparer les conditions d’apparition
Une entrée d’eau après pluie battante et ventée oriente vers recouvrement, fixation, pénétration ou rive. Des gouttes par nuit froide, sans pluie, suggèrent un point froid ou une fuite d’air. Les deux mécanismes peuvent coexister lorsqu’une infiltration humidifie l’isolant.
Notez météo, température intérieure, humidité relative, activité du local et emplacement. Une caméra thermique utilisée dans des conditions maîtrisées repère des anomalies, mais une zone froide peut signifier manque d’isolant, air extérieur ou humidité : l’ouverture ciblée tranche.
Observer la forme des traces
Une ligne de gouttes le long d’un emboîtement évoque la continuité du joint. Une goutte isolée sur une tête de vis peut venir d’un pont thermique ou d’une rondelle. Une auréole étendue dans le plafond traduit parfois un trajet dans l’isolant.
Le guide sur la condensation sous bac acier propose une méthode de mesure sur plusieurs cycles. Sur panneau sandwich, l’examen se concentre davantage sur les emboîtements, les fixations traversantes et les jonctions.
Rechercher les ponts thermiques
Fixations, pannes et pièces traversantes
Une pièce métallique qui traverse l’isolant conduit la chaleur. Le système prend certains ponts en compte, mais une platine ou un renfort ajouté peut créer une surface intérieure très froide. La condensation se forme alors au droit exact de la modification.
Inventoriez les équipements posés après la couverture. Comparez détails d’origine et état actuel. Une réparation doit restaurer isolation et étanchéité à l’air autour de la pièce sans emprisonner l’eau.
Cette distinction entre diffusion lente de vapeur et transport massif par une fuite d’air est essentielle. La synthèse AQC sur la migration de vapeur dans les parois recommande de raisonner sur la composition entière et de garantir un renouvellement d’air efficace. Fermer seulement le joint visible côté extérieur peut donc laisser l’air intérieur atteindre le parement froid par un chemin caché.
Joints ouverts ou isolant manquant
Un jeu entre deux âmes rompt la barrière thermique. Si le parement intérieur reste ouvert à l’air humide, le défaut devient plus sévère. Les compléments se posent au fur et à mesure, avant que les habillages ne masquent la jonction.
Une mousse expansive ne convient que si elle appartient au détail accepté et reste protégée. Sa présence ne garantit ni la classe au feu, ni la tenue, ni l’étanchéité durable de l’ensemble.
Préserver l’âme et les parements
Stocker et lever sans déformer
Les colis sont protégés de l’eau stagnante, ventilés selon les instructions et posés sur des appuis nivelés. Un film de protection laissé au soleil peut adhérer. Une humidité enfermée entre panneaux stockés peut altérer les parements avant même la pose.
Le levage utilise palonnier, sangles et points adaptés à la longueur. Tirer un panneau sur un autre raye la finition ; le porter par un bord peut endommager l’emboîtement qui assure ensuite la continuité.
Réagir à une âme mouillée
Une découpe ouverte, un joint défaillant ou une infiltration peut atteindre l’isolant. L’étendue ne se déduit pas de la seule tache extérieure. Mesurez, ouvrez de façon ciblée et vérifiez adhérence des parements, corrosion et propriétés restantes.
Injecter un produit dans une cavité sans connaître l’eau résiduelle peut enfermer le désordre. Le remplacement du panneau ou d’une zone devient nécessaire lorsque l’âme a perdu sa cohésion ou que les parements se décollent.
Intégrer incendie, usage et maintenance
Ne pas réduire la sécurité incendie à l’épaisseur
La réaction et la résistance au feu dépendent du produit, des assemblages et du bâtiment. Les traversées, écrans, recoupements et protections sont coordonnés avec la réglementation applicable. Un panneau dont l’âme paraît similaire n’est pas automatiquement équivalent.
Conservez les références et déclarations de performances. Lors d’une extension, vérifiez la compatibilité avec les produits existants et les exigences actuelles plutôt que de choisir uniquement la même couleur.
Prévoir l’accès d’entretien
Une couverture sandwich n’est pas une terrasse de circulation. Le plan définit chemins, appuis et protections pour atteindre gouttières, exutoires et équipements. Les intervenants connaissent les zones fragiles et la portée admissible.
L’entretien contrôle fixations, joints, accessoires, rayures, corrosion, évacuations et débris. Toute retouche emploie le système recommandé après préparation mesurée de la surface.
Réparer en conservant la cohérence du système
Une fuite ponctuelle documentée
Si une rondelle est défaillante mais que fixation, support et panneau restent sains, son remplacement peut suffire. Le professionnel vérifie diamètre du trou, couple, corrosion et mouvement. Il ne pose pas une vis plus grosse par réflexe sans vérifier la capacité de l’appui.
Pour un joint, il recherche compression, propreté, continuité et déplacement. La réparation suit la géométrie du profil et restitue les deux plans : pluie à l’extérieur, air-vapeur à l’intérieur.
Une reprise plus large
Des emboîtements ouverts en série, une âme dégradée ou un mauvais calepinage justifient la dépose de plusieurs panneaux. Le phasage protège le bâtiment, maintient la stabilité provisoire et évite d’endommager les éléments conservés.
Une surcouverture ne doit pas masquer les causes. Elle ajoute poids et interfaces ; elle demande un calcul, une gestion de vapeur et des détails d’égout, rive et pénétration entièrement redéfinis.
Réceptionner la toiture avant que les défauts soient cachés
Contrôler au fur et à mesure de la pose
Le chef de chantier vérifie support, sens des panneaux, emboîtements, compléments isolants et joints avant chaque fermeture. Il relève le lot de fabrication et photographie les points singuliers. Une inspection finale depuis le sol ne peut plus prouver qu’un joint intérieur existe au faîtage.
Les fixations font l’objet d’un contrôle par zones : position sur le profil, alignement, rondelle, serrage et ancrage. Les découpes sont ébavurées, les copeaux éliminés et les rayures traitées selon la procédure du fabricant. Les panneaux endommagés pendant le levage sont identifiés plutôt que dissimulés sous un accessoire.
Tester sans dépasser les conditions du système
Une inspection sous pluie naturelle reste précieuse. Un arrosage ciblé peut vérifier un raccord lorsqu’il est réalisé méthodiquement, de bas en haut et par zones, sans mettre artificiellement en charge les recouvrements. L’intérieur est observé simultanément.
Pour l’air, un test du bâtiment peut localiser des fuites, complété par fumée ou thermographie dans des conditions maîtrisées. Le rapport sépare défaut de l’enveloppe, fuite d’une porte et jonction de panneau. Une valeur globale seule ne localise pas la réparation.
Suivre les performances après mise en service
Observer le premier cycle froid et humide
Enregistrez température et humidité lorsque le bâtiment atteint son occupation normale. Inspectez fixations, angles et jonctions au petit matin pendant plusieurs épisodes froids. Une goutte isolée récurrente constitue un indice, même si elle sèche avant midi.
Comparez les relevés aux hypothèses d’usage. Si un procédé produit plus de vapeur que prévu ou si la ventilation fonctionne moins longtemps, corrigez l’exploitation et réévaluez le système. La couverture ne peut pas compenser indéfiniment une classe d’hygrométrie différente de celle retenue.
Créer un registre des percements futurs
Aucune entreprise ne devrait percer un panneau sans connaître le chemin des charges, les réseaux et le détail de raccord. Le registre localise date, équipement, fixations, étanchéité et photographie intérieure comme extérieure. Il conserve aussi les références des produits de retouche.
Lors de chaque maintenance, contrôlez les modifications précédentes. Un câble déplacé, un support resserré ou un joint remplacé avec un produit incompatible peut créer une fuite plusieurs mois après l’intervention initiale.
Analyser les coûts sur la durée
Comparer les systèmes à prestations égales
Un prix au mètre carré sans accessoires ne permet pas de comparer deux offres. Intégrez faîtages, rives, compléments isolants, joints, levage, sécurité, pénétrations, évacuations et maintenance. Une solution moins chère en partie courante peut devenir plus coûteuse sur une toiture très découpée.
La disponibilité des pièces et la possibilité de remplacer un panneau comptent aussi. Conservez une petite quantité de profils ou au minimum leurs références exactes. Une teinte voisine ne garantit ni le même emboîtement ni les mêmes performances.
Comparer les devis avec une grille technique
Pour une toiture neuve
Exigez référence exacte, épaisseur d’âme, performances déclarées, portée, pente, fixations et document d’évaluation. Le devis joint un calepinage et des coupes de faîtage, égout, rive, bardage et pénétrations. Il précise joints, compléments d’isolation et contrôle de serrage.
Transport, stockage, levage, sécurité, protections et nettoyage des copeaux sont inclus. Les interfaces avec charpentier, étancheur, désenfumage et électricité sont attribuées, afin qu’aucun raccord ne reste « à la charge d’un autre » sans responsable.
Pour une réparation
Le devis nomme la cause démontrée, les panneaux concernés, l’état de l’âme et le traitement intérieur comme extérieur. Il prévoit photos avant fermeture, essais adaptés et suivi sous des conditions comparables à celles du désordre.
Une toiture en panneaux sandwich performante repose finalement moins sur l’épaisseur affichée que sur la continuité réelle de quatre fonctions : structure, eau, isolation et étanchéité à l’air. Choisir le panneau pour l’usage, calepiner les interruptions et contrôler les jonctions évite que chaque vis ou faîtage devienne un point froid ou une entrée d’eau.
