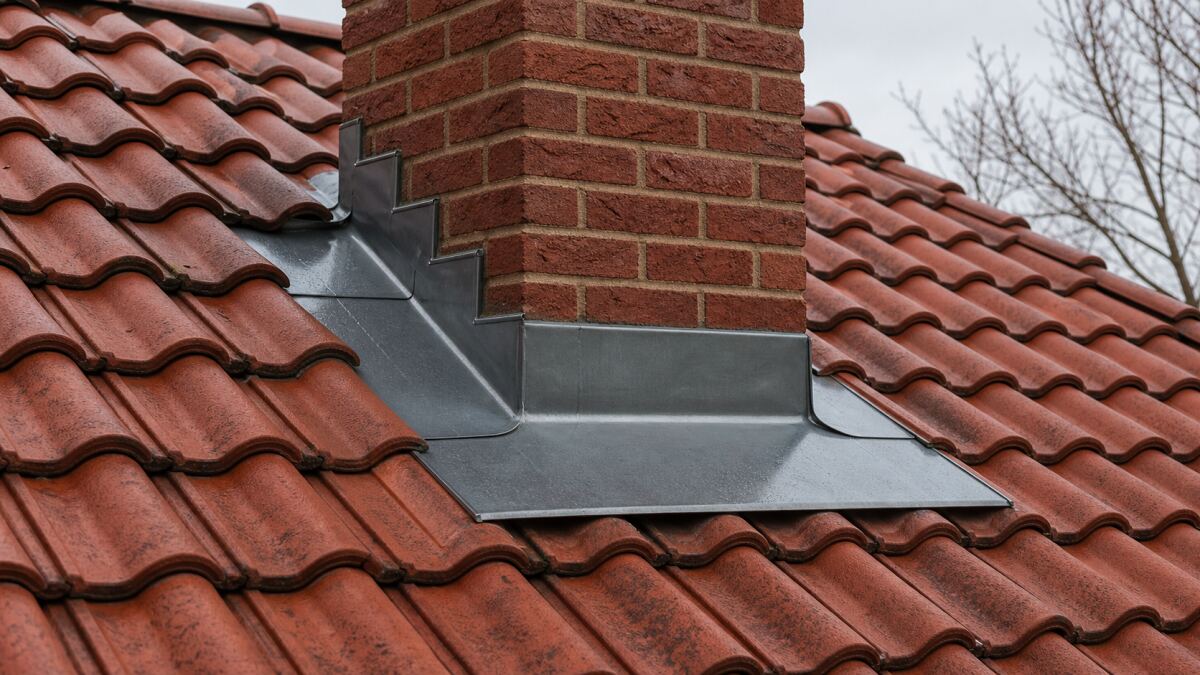

Le raccord entre une souche de cheminée et la toiture doit détourner l’eau sur quatre faces qui ne travaillent pas de la même manière. En amont, il reçoit le ruissellement du versant comme un petit chéneau ; sur les côtés, il accompagne les rangs de tuiles ; en aval, il rejette l’eau sur la couverture. Un seul cordon de mastic autour de la maçonnerie ne peut pas remplacer cet abergement.
Quand une tache apparaît près du conduit, la pluie n’est pas la seule hypothèse. Condensation, fissure de souche, défaut de chapeau ou problème du conduit peuvent produire des traces proches. Le diagnostic relie météo, cheminement d’eau et état des quatre raccords, sans toucher aux distances de sécurité incendie autour du conduit.
Nommer les pièces avant de diagnostiquer
Solin, porte-solin et abergement
Le mot solin désigne couramment le raccord étanche contre la paroi. Une bande porte-solin protège ou maintient la tête d’un façonné, souvent avec un joint adapté. L’abergement est l’ensemble des pièces qui entourent la pénétration et ramènent l’eau sur la couverture.
Selon tuiles, ardoises ou métal, les côtés utilisent noquets, bandes ou façonnés. Le vocabulaire du devis doit correspondre à une pièce et une fonction, pas à une ligne de « silicone toiture ».
Bavette aval et derrière amont
La bavette en aval recouvre la couverture et évacue l’eau. À l’amont, un derrière métallique sur forme de pente, une besace ou un petit chéneau contourne la souche. Cette partie haute est critique car elle reçoit l’eau qui descend du versant.
Le guide CSTB sur les couvertures en tuiles et écrans souples illustre ces fonctions et rappelle la distance de sécurité du conduit vis-à-vis des matériaux combustibles.
Séparer urgence d’eau et sécurité du conduit
Protéger le logement
Recueillez l’eau, éloignez les biens et faites couper un circuit atteint par une personne compétente. Photographiez les traces. Si le plafond gonfle, si la charpente paraît altérée ou si l’eau touche le conduit chaud, cessez d’utiliser l’appareil et demandez une intervention rapide.
Ne bâchez pas en vous exposant à une chute. Une protection provisoire extérieure doit être fixée sans envoyer l’eau vers une autre entrée et sans obstruer le débouché de fumée.
Ne pas combler la distance au feu
La fuite ne justifie jamais d’injecter une mousse combustible autour du conduit. La distance entre sa paroi extérieure et les bois ou isolants suit le NF DTU 24.1 et la désignation du conduit. Elle reste libre ou reçoit seulement les dispositions incombustibles prévues.
L’AQC montre un défaut de souche rebouché à la mousse polyuréthane comme un exemple de désordre, pas comme une réparation. Faites vérifier simultanément étanchéité à la pluie, stabilité et sécurité incendie.
Reconstituer le scénario de la fuite
Pluie avec ou sans vent
Une fuite lors d’une pluie verticale prolongée peut venir de la partie amont ou d’une fissure. Si elle apparaît seulement avec un vent précis, examinez côté exposé, remontées sous bavette et tête du solin. L’eau poussée peut remonter localement les recouvrements.
Notez durée, direction, intensité et délai d’apparition. Une vidéo horodatée de la goutte et des relevés d’humidité donnent plus d’information qu’une tache sèche plusieurs jours après.
Fuite après ramonage ou travaux
Une intervention récente peut déplacer un chapeau, fissurer un enduit ou appuyer sur une pièce métallique. Des panneaux solaires, une antenne ou une rénovation de toiture peuvent aussi modifier les écoulements en amont.
Comparez photos antérieures, factures et dates. Cela ne désigne pas automatiquement un responsable, mais oriente l’inspection vers les interfaces récemment touchées.
Inspecter depuis les combles
Suivre les traces sur bois et maçonnerie
Depuis un accès sûr, observez chevrons, chevêtre, écran et faces de la souche. Une ligne humide sur la maçonnerie peut descendre depuis le chapeau ; une marque sur un chevron peut venir du raccord de couverture.
La chaleur du conduit peut sécher rapidement une zone et masquer la fuite. Inspectez peu après la pluie, appareil froid et hors service si le professionnel le demande.
Vérifier écran et déflecteur
Un écran de sous-toiture devrait être raccordé autour de la souche selon son système, souvent avec un dispositif amont qui dévie l’eau. Une découpe en croix laissée ouverte permet à l’eau captée plus haut de tomber dans l’isolant.
Le dossier sur l’écran sous-toiture HPV explique pourquoi ce niveau de drainage doit conduire jusqu’à l’égout. Il ne remplace pas l’abergement extérieur mais limite les conséquences d’une pénétration accidentelle.
Examiner la souche elle-même
Enduit, joints et couronnement
Recherchez fissures verticales, joints lavés, briques gélives, enduit décollé et couronnement poreux. Une souche absorbe l’eau sur sa hauteur ; la fuite peut se manifester au raccord sans que le solin soit ouvert.
Le couronnement possède pente et larmier adaptés. Les chapeaux et mitrons restent stables. Une peinture étanche appliquée partout peut piéger l’humidité dans une maçonnerie ancienne.
Stabilité et verticalité
Une fissure large, un désaffleurement ou une souche inclinée impose un diagnostic de stabilité. Le solin ne peut pas retenir une maçonnerie qui bouge. Les vibrations et mouvements rompent les joints neufs.
L’AQC recommande, pour les cheminées à foyer fermé et inserts, un diagnostic du conduit et une visite de la souche afin de vérifier étanchéité à la pluie et conformité du débouché.
Contrôler la face amont
Évaluer le derrière ou la besace
La pièce amont reçoit le débit du versant. Elle doit le séparer et l’envoyer vers les côtés sans zone plate. Une besace forme une pente derrière une souche large afin d’éviter l’accumulation.
Feuilles, neige et débris peuvent boucher cet espace caché depuis le sol. Le couvreur dépose quelques éléments si nécessaire pour voir le support, les plis et la continuité.
Rechercher les barrages
Un bourrelet de mortier, un tasseau ou un ancien mastic peut retenir l’eau. Les tuiles amont doivent rejeter sur la pièce sans réduire son couloir. Les fixations restent hors du fond d’écoulement.
Une réparation qui ajoute encore une couche peut aggraver la retenue. Déposez les ajouts incohérents avant de reconstituer la géométrie.
Contrôler les raccords latéraux
Noquets ou bandes adaptés aux rangs
Sur certains types de tuiles, chaque noquet s’imbrique avec un rang et se relève contre la souche. L’ensemble forme un chemin en escalier. Un noquet manquant ou posé sur une tuile coupée au mauvais endroit crée une entrée localisée.
Les matériaux et dimensions suivent le DTU de la couverture ou le procédé évalué. Ne remplacez pas une série de noquets par un long cordon souple sans preuve d’emploi.
Tête du raccord contre la maçonnerie
La bande porte-solin est fixée au support sain ; sa tête est protégée selon le système. Un joint mastic y joue un rôle d’entretien mais ne doit pas constituer seul toute l’étanchéité. La maçonnerie derrière doit être cohésive.
Un mastic décollé sur un bord révèle préparation insuffisante, support poussiéreux ou mouvement. Consultez le guide sur les joints de façade et la préparation du support pour comprendre fond, primaire et compatibilité.
Contrôler la bavette aval
Recouvrement et forme
La bavette doit déverser sur des tuiles entières ou sur la disposition prévue, avec un recouvrement et une largeur adaptés au profil. Elle suit le galbe sans creux où l’eau stagne ni tension qui la déchire.
Une bavette trop courte laisse l’eau passer aux angles aval. Une bavette trop longue ou collée sur plusieurs rangs peut bloquer le mouvement et gêner le remplacement des tuiles.
Angles aval
Les deux coins où les côtés rejoignent la bavette sont des zones de plis multiples. Recherchez fente, décollement, coupe et eau sous le métal. Le traitement se réalise par façonnage ou accessoire du système, pas par une boule de mastic.
Lors d’un test, commencez par la partie aval et les angles avant de mouiller les côtés puis l’amont.
Distinguer solin métallique et solin au mortier
Risques de fissuration du mortier
Le mortier et la couverture ne se dilatent pas de la même manière. L’AQC identifie la fissuration de solins en mortier, notamment avec un matériau inadapté, parmi les causes d’infiltration aux points singuliers.
Le guide CSTB indique que des raccords métalliques conçus avec bavette, côtés et derrière offrent généralement une durabilité supérieure au traitement de quatre faces uniquement au mortier pour les tuiles concernées.
Ne pas enduire sur un support mobile
Un mortier neuf sur un ancien raccord fissuré ne supprime pas le mouvement. Déposez les parties non adhérentes et reconstruisez selon le détail applicable. La souche et le support doivent être sains.
Le choix entre mortier, bande métallique et procédé souple dépend de la couverture et de la maçonnerie. Le produit le plus facile à appliquer n’est pas forcément autorisé pour la fonction.
Vérifier le métal et ses mouvements
Corrosion, fatigue et incompatibilités
Inspectez zinc, plomb, acier ou aluminium selon le cas. Cherchez piqûres, plis blanchis, fissures aux angles et trous de fixations. Des métaux incompatibles ou des ruissellements depuis certains matériaux peuvent accélérer la corrosion.
Une feuille ancienne très mince ne supporte pas toujours une reprise locale. Mesurez l’étendue et remplacez la section lorsque la fatigue est généralisée.
Dilatation libre
Les grandes longueurs métalliques doivent pouvoir se dilater sans arracher la tête du solin. Fixations, agrafures et joints sont conçus en conséquence. Un vissage traversant dans le couloir ou un collage intégral peut créer la prochaine fissure.
L’AQC rappelle que le zinc est sensible aux dilatations et que certains ouvrages accessoires demandent une maintenance périodique. Le diagnostic recherche donc aussi les contraintes, pas seulement un trou visible.
Différencier pluie, condensation et problème de conduit
Condensation
Des gouttes par temps froid sans pluie, sur une paroi froide ou près d’une fuite d’air intérieur, suggèrent de la condensation. Vérifiez pare-vapeur, étanchéité à l’air, isolation et ventilation du logement.
Ne serrez pas l’isolant contre un conduit sans respecter la distance de sécurité. Le traitement thermique est conçu avec un produit et un chevêtre compatibles.
Condensats ou goudrons du conduit
Une trace sombre, odorante ou liée au fonctionnement de l’appareil peut provenir de condensats et dépôts dans le conduit. Cessez l’usage et faites contrôler dimensionnement, tubage, combustible, tirage et ramonage.
Une étanchéité de toiture neuve ne corrige pas un conduit inadapté. Couvreur et fumiste coordonnent leurs diagnostics.
Conduire le test d’arrosage
Découper en quatre zones
Le professionnel commence par la bavette aval, poursuit chaque côté, puis termine par l’amont et le corps de souche. Chaque phase dure assez longtemps avec observation intérieure. Cette progression limite les faux diagnostics.
Le débit reproduit une pluie, sans jet forcé sous les tuiles. Le vent est simulé seulement par une méthode maîtrisée. Protégez conduit et intérieur.
Interpréter un résultat négatif
Une absence de fuite pendant le test n’exclut pas un phénomène lié à un vent rare, au gel ou à une saturation de plusieurs heures. Comparez le protocole à l’événement réel.
Recherchez alors fissure de couronnement, porosité, écran ou condensation. Ne changez pas arbitrairement toute la zinguerie sans nouvel indice.
Choisir la bonne réparation
Entretien du joint de tête
Si les façonnés, fixations et support sont sains, un joint de tête vieillissant peut être déposé puis remplacé avec préparation et produit compatibles. L’AQC indique que ce joint participe à la durabilité des bandes de solin et demande un renouvellement périodique.
Cette opération ne doit pas masquer un décollement du porte-solin ou une fissure de la souche. Contrôlez la pièce derrière avant de refermer.
Reconstruction de l’abergement
Des faces en mortier fissurées, un derrière plat, des noquets absents ou un métal fatigué justifient une reprise complète. Les tuiles sont déposées autour, le support réparé et les quatre fonctions recréées.
L’écran de sous-toiture et son déflecteur sont raccordés pendant l’ouverture. Les bois humides sèchent et sont examinés avant fermeture.
Entretenir la souche et ses raccords
Observer les effets du gel et des cycles thermiques
Une maçonnerie poreuse absorbe l’eau puis peut éclater au gel. Le métal, la tuile et le mortier se dilatent à des rythmes différents sous le soleil et le feu. Inspectez après l’hiver les arêtes, le couronnement et les zones où une pièce rigide rencontre la souche.
Les petites fissures photographiées avec une règle permettent de suivre l’évolution. Si elles se rouvrent après chaque réparation, recherchez mouvement, support instable ou matériau trop rigide au lieu d’ajouter une nouvelle couche.
Coordonner couvreur, maçon et fumiste
Le couvreur gère la rencontre avec la couverture ; le maçon répare une souche dégradée ; le fumiste contrôle conduit, distance au feu et débouché. Le devis ou compte rendu indique clairement la limite de chaque intervention et l’ordre des travaux.
Une reprise de maçonnerie effectuée après les façonnés peut les endommager. Inversement, fermer l’abergement avant de valider le conduit rend le contrôle plus difficile. Un prototype de raccord et des photos communes évitent ces conflits.
Conserver une coupe de récolement
Le dossier final rassemble coupe des quatre faces, type de métal, fixations, joints, distances de sécurité et photographies avant repose des tuiles. Il distingue les pièces cachées de la finition visible. Lors d’un futur ramonage ou remplacement de couverture, l’intervenant sait où ne pas percer.
L’AQC recommande l’examen régulier des solins, noquets, souches et autres points singuliers dans sa fiche sur l’entretien des couvertures. Adaptez la fréquence après tempête, gel ou chute de branches.
Profitez du ramonage pour signaler les traces, sans demander au ramoneur de remplacer le couvreur. Nettoyez les débris derrière la souche avec un accès sécurisé. Surveillez joint de tête, enduit, couronnement et tuiles déplacées.
Conservez des photos prises du même angle et les références des métaux ou mastics. Un changement lent devient visible avant la prochaine infiltration.
Comparer les devis
Le devis distingue diagnostic de la souche, sécurité du conduit, dépose de couverture, bavette, raccords latéraux, derrière amont, porte-solin, joint, écran et remise en place des tuiles. Il cite les référentiels et le matériau de chaque pièce.
Il précise accès, protections, échafaudage, remplacement des bois ou tuiles, traitement de la maçonnerie et test. Le mot « étanchéité cheminée » sans coupe ni quatre faces reste trop vague.
Déposez une demande de devis toiture avec photos de chaque côté, vue des combles, dates de pluie, type d’appareil et historique. Mentionnez tout symptôme lié au fonctionnement du foyer.
Les erreurs dangereuses ou inefficaces
- Injecter de la mousse autour du conduit.
- Entourer les quatre faces d’un seul cordon de mastic.
- Ignorer le derrière amont caché.
- Confondre fuite de pluie et condensats de fumée.
- Recouvrir un mortier fissuré sans traiter son mouvement.
- Visser dans le couloir d’eau.
- Modifier la distance au feu avec isolant ou bois.
- Déclarer la réparation réussie après une pluie non représentative.
Un raccord de cheminée durable dirige l’eau autour de la souche avant de protéger la tête contre la maçonnerie. Le diagnostic examine donc bavette, côtés, derrière, souche, écran et conduit comme des éléments distincts. Refaire cette géométrie et préserver la sécurité incendie apporte une solution démontrable ; multiplier mousses et mastics ne fait que cacher temporairement le trajet.
