L’ombre d’une cheminée n’est pas un rectangle fixe. Elle s’allonge en hiver, tourne avec l’heure solaire et touche parfois un module seulement pendant la période où le toit produit le plus. Une photo prise à midi en juin ne permet donc ni de l’ignorer ni de conclure qu’il faut équiper chaque panneau d’un optimiseur.
La bonne étude trace l’obstacle en trois dimensions, calcule son masque sur l’année et compare plusieurs calepinages. Elle sépare la perte de lumière, impossible à récupérer, de l’effet électrique de l’ombre sur la chaîne, que l’architecture et le suivi MPPT peuvent réduire.
Définir le problème avant de choisir un équipement — Ombre de cheminée sur photovoltaïque

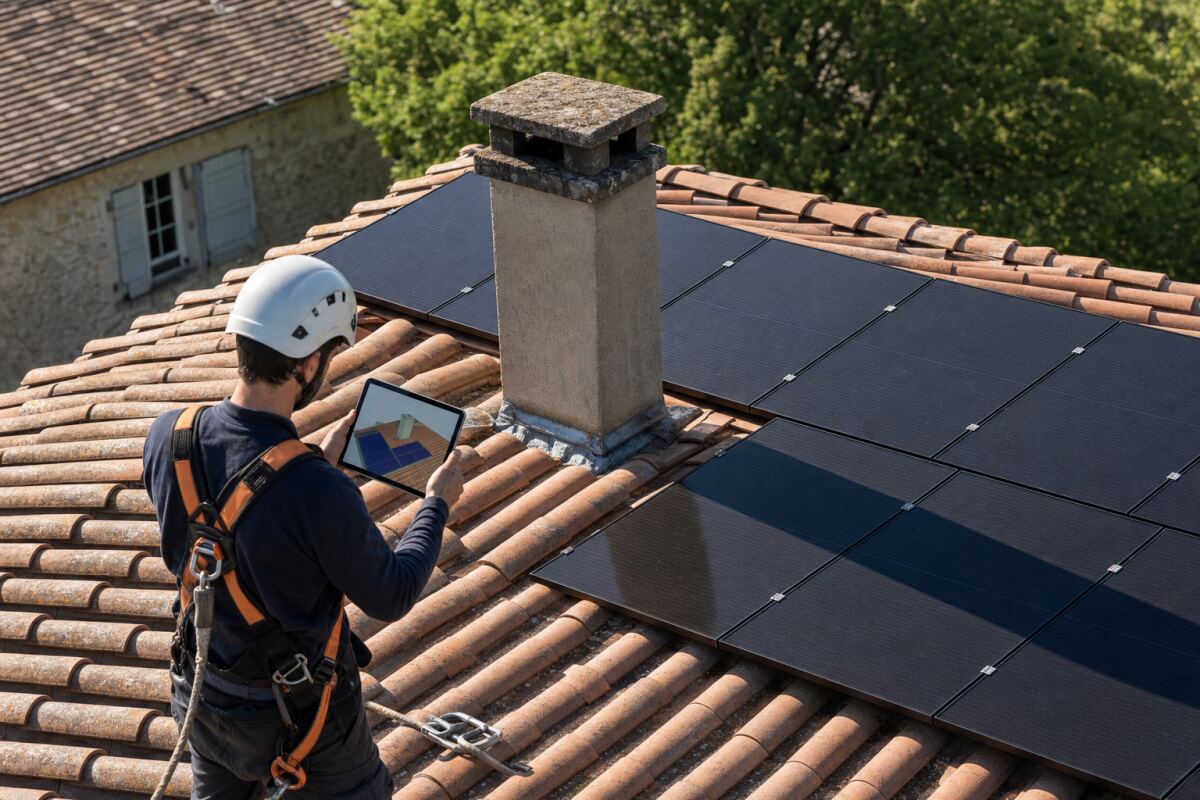

Mesurez hauteur, largeur et position de la cheminée par rapport au plan des modules. Relevez les autres obstacles qui peuvent cumuler leurs masques aux mêmes heures. Photographiez l’horizon depuis plusieurs points du champ prévu.
Identifiez orientations, pentes et zones de recul nécessaires pour l’entretien de la cheminée. Vérifiez si l’obstacle peut être déplacé ou s’il dessert un appareil qui impose des distances. Demandez un plan montrant heure et saison des principales zones d’ombre.
Comprendre le mécanisme physique
La trajectoire solaire transforme la hauteur de l’obstacle en une ombre de longueur variable. La perte optique dépend de l’irradiation qui aurait atteint la surface au même moment. Dans une chaîne, les diodes de dérivation et le suivi MPPT modifient l’effet électrique d’un module partiellement ombragé.
Un micro-onduleur sépare les modules mais ne produit rien avec une cellule privée de lumière. Éloigner une rangée peut réduire l’ombre tout en diminuant le nombre total de modules. Le meilleur compromis se juge sur l’énergie annuelle et la maintenabilité, pas sur la puissance installée seule.
Pour cadrer l’étude de production, le guide ADEME pour produire son électricité indique que les ombrages de bâtiments, arbres et obstacles doivent être étudiés car ils réduisent l’irradiation reçue par les modules.
Le calepinage maximise la surface sans intégrer le volume d’ombre de la cheminée. La simulation utilise un horizon lointain mais oublie les obstacles proches. Une photographie estivale a été extrapolée à toute l’année.
Tous les modules ombragés sont placés sur une chaîne avec des conditions très différentes. Une solution d’optimisation est proposée sans scénario de référence. Le recul nécessaire au ramonage ou à l’étanchéité n’a pas été pris en compte.
Reconstituez l’obstacle dans un logiciel permettant un masque proche en trois dimensions. Comparez la production mensuelle avec et sans la cheminée. Testez au moins deux calepinages et deux répartitions de chaînes plausibles.
Vérifiez les plages de tension de chaque chaîne dans chaque variante. Faites une analyse de sensibilité sur la hauteur et la position mesurées. Conservez le rapport détaillant perte optique, perte électrique et énergie annuelle.
Si déplacer quelques modules récupère plus d’énergie qu’en ajouter un à l’ombre, privilégiez le calepinage dégagé. Si l’ombre touche brièvement une petite surface, comparez le coût de l’optimisation au gain annuel réaliste. Si deux orientations sont disponibles, répartissez les modules selon les entrées MPPT compatibles.
Si la cheminée doit rester accessible, conservez un chemin qui n’impose pas de démonter le champ. Si l’incertitude de mesure change le choix, revenez sur le toit avant de signer. Si aucune variante n’est satisfaisante, réduisez la puissance annoncée plutôt que de masquer la perte.
Choisir une correction proportionnée
Décalez les rangées ou créez un évidement cohérent autour de l’obstacle. Regroupez les modules par comportement d’irradiation compatible sur les entrées prévues. Choisissez une gestion d’ombrage uniquement lorsque la simulation montre son utilité.
Conservez les distances nécessaires à l’entretien de la cheminée et de la couverture. Documentez le calepinage final et la composition des chaînes. Configurez la supervision pour comparer les zones après mise en service.
Pour sécuriser le choix technique, l’analyse Fronius de l’ombre d’une cheminée indique que une simulation annuelle distingue la lumière physiquement bloquée des pertes électriques que la gestion MPPT peut limiter.
Promettre qu’un optimiseur supprime l’ombre confond lumière et conversion électrique. Ajouter des composants sur le toit augmente connexions et maintenance. Déplacer un module sans recalculer la chaîne peut sortir de la plage de tension.
Ignorer le conduit de fumée peut compromettre sécurité et accès d’entretien. Une estimation annuelle unique sans détail masque les mois réellement affectés. Une ombre future d’arbre ou d’extension voisine peut rendre le scénario initial trop optimiste.
Le guide sur le choix entre onduleur de chaîne et micro-onduleurs sous ombrage partiel complète ce sujet.
Le second dossier, la valorisation du surplus en autoconsommation, aide à comparer les conséquences économiques et pratiques.
Vérifier les références et la notice du matériel — Ombre de cheminée sur photovoltaïque
Pour préparer la réception, la documentation Fronius sur la gestion d’ombrage indique que un suivi du point de puissance peut réduire certaines pertes électriques mais ne recrée pas l’irradiation absente.
Partir d’un relevé de site que le devis permet de vérifier — Ombre de cheminée sur photovoltaïque
Cette vue d’ensemble sert à choisir l’implantation et l’architecture électrique à partir d’une perte annuelle simulée plutôt que d’une photographie instantanée.
Pour l’effet d’une ombre de cheminée, de lucarne ou de sortie de toit sur un champ photovoltaïque, demandez le résultat avec et sans l’option proposée.
Réceptionner avec des valeurs, pas seulement une application — Ombre de cheminée sur photovoltaïque
Le plan final correspond aux cotes relevées sur le toit. Le rapport chiffre séparément les pertes liées à l’ombre proche. Chaque chaîne respecte les limites de l’onduleur dans le scénario final.
Les zones de maintenance autour de la cheminée restent accessibles. La supervision permet d’identifier les écarts entre orientations ou chaînes. Le dossier conserve les variantes comparées et la raison du choix.
La méthode en huit décisions
Cette méthode permet de choisir l’implantation et l’architecture électrique à partir d’une perte annuelle simulée plutôt que d’une photographie instantanée sans transformer une estimation en promesse commerciale. Pour l’effet d’une ombre de cheminée, de lucarne ou de sortie de toit sur un champ photovoltaïque, la meilleure solution est celle dont les hypothèses, les limites et les contrôles restent compréhensibles plusieurs années après la pose.
