Onduleur ou micro-onduleurs avec de l’ombre ?

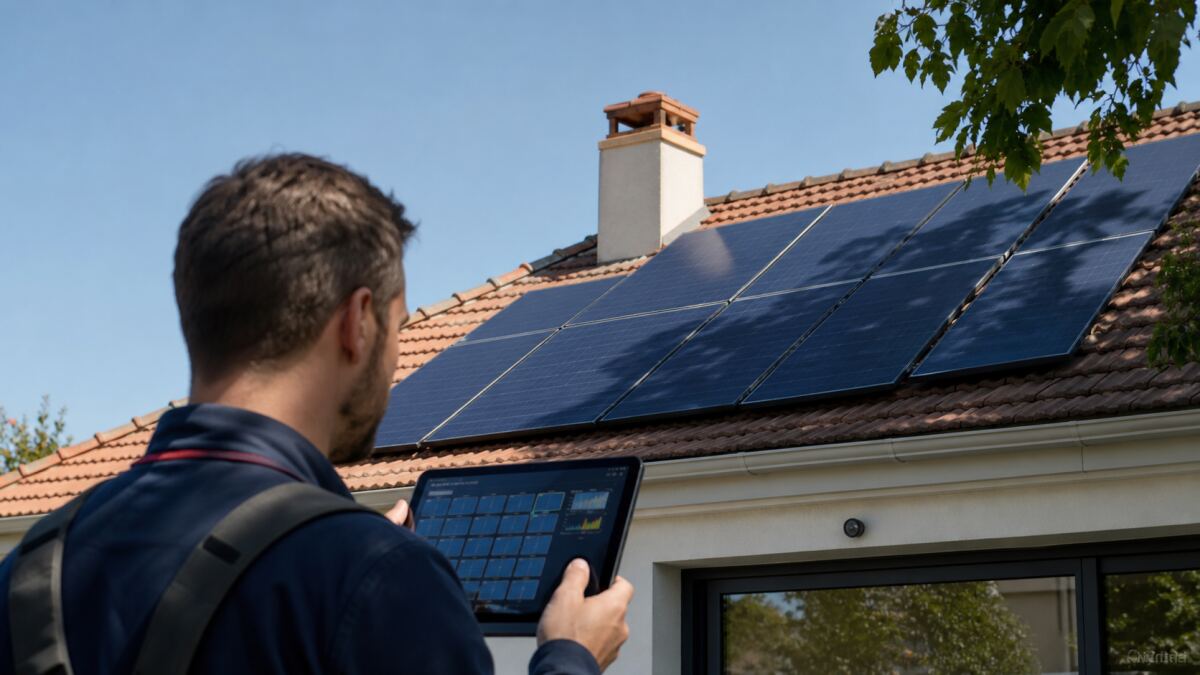

Une cheminée qui ombre deux panneaux le matin ne condamne pas forcément toute une installation photovoltaïque. Elle oblige en revanche à choisir une architecture électrique cohérente. Un onduleur de chaîne, des micro-onduleurs ou des optimiseurs ne réagissent pas de la même façon quand les modules reçoivent des éclairements différents. La bonne réponse dépend de la forme de l’ombre, des orientations du toit, du câblage, de l’accès pour la maintenance et du projet de batterie.

Le raccourci « un panneau ombragé bloque tous les autres » est trop grossier. Les diodes bypass des modules, les entrées MPPT de l’onduleur et la disposition des chaînes limitent certains effets. À l’inverse, promettre que des micro-onduleurs annulent toutes les pertes d’ombre est faux : un module privé de soleil produit moins, quel que soit l’équipement placé derrière lui.

Ce guide compare les trois architectures sans transformer un choix technique en argument commercial. Il montre surtout comment faire mesurer l’ombre, lire une proposition et vérifier que le surcoût éventuel achète un gain réel plutôt qu’une simple impression de sécurité.

Trois architectures à distinguer

L’onduleur de chaîne, souvent appelé « central »

Dans une installation résidentielle, plusieurs modules sont généralement raccordés en série pour former une chaîne. Leur courant continu rejoint un onduleur installé dans un garage, un local ou à proximité du tableau. Celui-ci convertit l’énergie en courant alternatif. Le mot « central » est couramment utilisé, même si « onduleur de chaîne » décrit mieux ces puissances domestiques.

Les modèles récents possèdent souvent plusieurs entrées MPPT. Chaque tracker cherche le point de fonctionnement produisant le plus d’énergie pour la chaîne qui lui est affectée. Deux pans de toit d’orientations différentes peuvent ainsi être séparés, à condition que la conception respecte les plages de tension, de courant et les règles du fabricant.

Le micro-onduleur par module

Un micro-onduleur est placé sous un panneau, ou parfois partagé par deux ou quatre modules selon le produit. La conversion en courant alternatif est répartie sur le toit. Chaque entrée dispose de son propre suivi MPPT : le comportement d’un module influence moins celui de ses voisins. L’INES souligne l’intérêt de cette modularité pour les petites toitures résidentielles soumises à des ombrages ou à des configurations variées.

L’optimiseur avec onduleur de chaîne

L’optimiseur est un convertisseur continu-continu fixé derrière chaque module, tandis que la conversion finale continu-alternatif reste assurée par un onduleur commun. Cette architecture hybride peut suivre ou ajuster chaque panneau et réduire les pertes de désaccord. Elle conserve toutefois un équipement central et ajoute de l’électronique sur le toit.

Ce que l’ombre fait réellement à une chaîne

Des modules en série partagent un courant

Dans une chaîne, les modules sont traversés par un courant commun. Si l’un d’eux ne peut fournir qu’un courant inférieur, le point de fonctionnement de l’ensemble change. L’onduleur recherche un compromis par son MPPT. La perte dépend de la technologie des panneaux, du nombre de modules, de la répartition de l’ombre et de la capacité de l’algorithme à trouver le meilleur maximum.

Les diodes bypass évitent le scénario le plus caricatural

Un module est divisé en sous-chaînes protégées par des diodes bypass. Lorsqu’une zone est fortement ombragée, une diode peut contourner la partie concernée. Cela protège les cellules et permet au courant de continuer, mais la tension et donc la puissance diminuent. Une bande d’ombre étroite traversant plusieurs rangées de cellules peut avoir un effet différent d’une ombre couvrant uniformément un seul panneau.

L’ombre change au fil des heures et des saisons

Une cheminée projette une ombre longue en hiver et courte en été. Un arbre cumule déplacement solaire, feuilles et croissance. Une antenne crée une forme fine mais mobile. Une photographie prise à midi en juin ne suffit donc pas. Le professionnel doit relever un masque solaire ou modéliser l’horizon pour plusieurs dates, puis intégrer la perte annuelle dans son estimation.

Quand l’onduleur de chaîne reste le meilleur choix

Une toiture simple et homogène

Sur un pan dégagé, avec des modules de même modèle, même inclinaison et même orientation, l’onduleur de chaîne est une solution sobre. Il concentre l’électronique de puissance dans un endroit accessible. Le nombre de composants exposés à la chaleur et aux intempéries est réduit, et le diagnostic global est généralement lisible.

Deux orientations bien séparées

Un toit est-ouest n’impose pas automatiquement des micro-onduleurs. Si chaque groupe comporte assez de modules pour respecter la plage MPPT et si l’onduleur possède deux trackers indépendants, chaque orientation peut avoir sa chaîne. L’ADEME note d’ailleurs qu’une répartition est-ouest peut étaler la production dans la journée, ce qui peut mieux correspondre aux usages.

Une maintenance accessible

L’onduleur est une pièce susceptible d’être remplacée pendant la vie des panneaux. Installé dans un local ventilé et à l’abri du soleil direct, il peut être contrôlé sans monter sur le toit. Les bonnes pratiques recensées par Qualit’EnR insistent précisément sur son emplacement, sa ventilation, le cheminement des câbles et la qualité de la mise en service.

Quand les micro-onduleurs apportent un avantage réel

Des ombres irrégulières sur quelques modules

Si une cheminée ou un arbre touche successivement différents panneaux, le MPPT par module peut contenir le désaccord électrique autour des unités concernées. Les autres continuent à suivre leur propre point de puissance. Le gain doit néanmoins être quantifié : sur une ombre faible concentrée tôt le matin, il peut rester inférieur au surcoût.

Une toiture morcelée

Lucarnes, petits pans, orientations multiples et nombres de panneaux insuffisants pour former des chaînes équilibrées rendent les micro-onduleurs intéressants. Ils permettent d’ajouter des modules dans des positions différentes, dans les limites électriques et administratives du système. Cette souplesse ne dispense pas de vérifier les distances de sécurité, l’étanchéité et l’accès à la couverture.

Un suivi au niveau de chaque module

Le portail de supervision peut signaler qu’un panneau produit moins que ses voisins. C’est utile pour distinguer ombre nouvelle, salissure, défaut de connexion ou panne. Cette visibilité dépend cependant de la passerelle, du réseau local et parfois d’un service cloud. Demandez ce qui reste consultable si le fabricant change d’offre ou si la connexion Internet tombe.

Les limites souvent oubliées des micro-onduleurs

Davantage d’électronique sur le toit

Chaque unité travaille derrière les panneaux, dans un environnement chaud. Une panne n’arrête généralement qu’un module, mais son remplacement nécessite une intervention en hauteur et parfois le démontage d’un panneau. Comparez la durée de garantie du produit avec la prise en charge de la main-d’œuvre, du déplacement et de l’accès au toit : ce ne sont pas toujours les mêmes garanties.

Une puissance alternative plafonnée par unité

Le panneau peut atteindre ponctuellement une puissance continue supérieure à la capacité alternative du micro-onduleur. La pointe est alors écrêtée. Un léger sous-dimensionnement peut être volontaire et économiquement rationnel, car les conditions nominales sont rares. Il faut néanmoins comparer l’énergie annuelle perdue, pas seulement les puissances inscrites sur les fiches.

Une dépendance à l’écosystème

Passerelle, application, câble bus et références de remplacement forment un ensemble. Vérifiez la disponibilité des pièces, la possibilité d’exporter les données et les fonctions qui exigent le cloud. Une garantie longue est utile seulement si le produit ou un équivalent compatible peut être fourni et installé.

Les optimiseurs : un compromis à examiner sans automatisme

Ils localisent mieux les différences entre modules

Le suivi par panneau peut éviter qu’un écart d’éclairement ou de caractéristique se propage de la même manière à toute la chaîne. L’INES décrit ce principe comme un moyen de concentrer l’impact d’un ombrage partiel sur le module concerné. Il peut aussi fournir une supervision détaillée.

Ils cumulent deux familles de composants

Il reste un onduleur central à entretenir, auquel s’ajoutent des boîtiers sous les panneaux. La panne d’un optimiseur demande un accès au toit ; la panne de l’onduleur commun interrompt la conversion de l’ensemble. Cette architecture a du sens lorsque ses fonctions répondent à une contrainte identifiée, pas comme accessoire obligatoire.

La compatibilité doit être documentée

Nombre minimal d’optimiseurs, longueur de chaîne, tension de sécurité, puissance admissible et références compatibles varient selon les fabricants. Une future extension ou un remplacement de module doit respecter cet écosystème. Demandez la note de calcul et la liste exacte des références, pas une promesse générale d’évolutivité.

Comment faire un vrai diagnostic d’ombrage

Cartographier chaque obstacle

Le relevé doit inclure cheminées, arbres, bâtiments voisins, antennes, garde-corps, relief et zones imposées par la maintenance. Pour la végétation, anticipez croissance et feuillage. Pour un obstacle modifiable, comparez aussi le coût d’une taille raisonnée ou d’un déplacement autorisé avec celui d’une électronique plus complexe.

Simuler les architectures avec les mêmes hypothèses

Exigez trois résultats comparables : énergie annuelle avant ombrage, perte estimée due aux masques et production finale au point de livraison. Le logiciel météo, la période de données, les pertes de câbles et le vieillissement doivent rester identiques. Sinon, deux propositions ne comparent pas seulement des onduleurs : elles comparent des hypothèses.

Regarder les heures qui ont de la valeur

Pour l’autoconsommation, un kilowattheure produit quand le logement consomme peut valoir davantage qu’un surplus injecté. Une architecture est-ouest ou un meilleur comportement sous ombre matinale peut améliorer la concordance sans maximiser le total brut. La courbe de charge Linky pour dimensionner le solaire aide à confronter production et usages.

Le projet de batterie peut modifier le choix

Batterie couplée en courant continu

Certains onduleurs hybrides gèrent directement panneaux et batterie en courant continu. Cette architecture peut limiter des conversions, mais impose des compatibilités précises. Un système à micro-onduleurs produit déjà du courant alternatif sur le toit ; la batterie sera souvent couplée côté alternatif avec son propre convertisseur.

Batterie couplée en alternatif

Elle peut s’ajouter plus facilement à une installation existante, mais chaque transfert comporte des conversions et des limites de puissance. Ni « compatible batterie » ni « prêt pour le secours » ne suffisent : demandez le schéma, les appareils alimentés en coupure et les puissances continues et de démarrage.

Prévoir sans surpayer une option hypothétique

Si la batterie est incertaine, chiffrez séparément sa préparation. Le guide sur la capacité utile d’une batterie solaire permet d’éviter de choisir tout l’onduleur autour d’un stockage qui ne correspondrait pas au profil réel.

Comparer coûts, garanties et réparabilité

Le prix installé, pas le prix du boîtier

Incluez matériel, câbles, protections, passerelle, pose, configuration et mise en service. Ajoutez un scénario de remplacement après garantie : intervention accessible au sol pour l’onduleur de chaîne, ou intervention en toiture pour un équipement par module. Le moins cher à l’achat n’est pas toujours le moins coûteux sur vingt ans.

La garantie décennale ne remplace pas la garantie produit

L’assurance décennale de l’installateur doit être valide et mentionner l’activité photovoltaïque, notamment pour les désordres relevant de sa couverture. Elle ne garantit pas automatiquement le rendement ou toute panne électronique. Vérifiez séparément garantie fabricant, garantie de pose, engagement de production et exclusions. La question est approfondie dans notre guide panneaux solaires sur tuiles, étanchéité et garantie décennale.

Le nettoyage n’explique pas toutes les baisses

Une chute localisée visible dans le suivi peut venir d’une ombre, d’une connexion ou d’un module, pas seulement de poussière. Avant une intervention, comparez les courbes et inspectez à distance en sécurité. Consultez aussi quand et comment nettoyer des panneaux solaires.

Les points de sécurité à ne pas négocier

Une conception électrique complète

Le dossier doit préciser tensions maximales à froid, courants, sections de câbles, connecteurs, protections, mise à la terre et cheminements. Le programme technique de l’INES inclut notamment masque solaire, association chaînes-onduleur, protections, câbles, mise en service et monitoring : le choix d’architecture n’est qu’une ligne de ce travail.

Un matériel certifié et une pose qualifiée

L’ADEME recommande de vérifier la qualification RGE adaptée, l’assurance décennale en cours et les démarches de conformité. Qualit’EnR insiste aussi sur les équipements certifiés et les professionnels qualifiés. Demandez les attestations avant signature et contrôlez qu’elles correspondent à l’entreprise contractante.

Ne jamais intervenir soi-même sous les modules

Le courant continu photovoltaïque existe dès que les panneaux sont éclairés. Débrancher un connecteur sous charge peut créer un arc. Un défaut de production ou un micro-onduleur signalé hors ligne doit être diagnostiqué par un professionnel formé, avec consignation et accès en hauteur adaptés.

La réception qui révèle les erreurs avant le départ

Contrôler la production par chaîne ou module

À ciel comparable, confrontez les valeurs entre groupes équivalents. Une différence doit pouvoir être expliquée par l’orientation ou l’ombre. En micro-onduleurs ou optimiseurs, vérifiez que chaque numéro de série est associé au bon emplacement sur le plan.

Tester le suivi et conserver les accès

Le propriétaire doit recevoir ses identifiants, le rôle administrateur quand il existe, la procédure de transfert et un export des données. Faites déclencher une alerte de démonstration ou vérifiez au minimum comment elle sera transmise. Une belle application inutilisable après le changement d’installateur n’est pas un suivi pérenne.

Réunir le dossier de fin de travaux

Conservez devis avec estimation de production, schéma unifilaire, plan d’implantation, fiches techniques, attestations, rapport de mise en service, Consuel lorsqu’il est requis et documents de raccordement. Relevez les index et une production de référence pour détecter une dérive ultérieure.

Une matrice de décision simple

Choisissez plutôt une chaîne si…

le toit est homogène et peu ombragé ;
les orientations peuvent être séparées sur des MPPT indépendants ;
vous privilégiez une électronique accessible et un système sobre ;
la simulation ne montre pas de gain annuel significatif avec une gestion par module.

Choisissez plutôt des micro-onduleurs si…

les petits pans et orientations rendent les chaînes difficiles à équilibrer ;
l’ombre touche des modules différents au cours de la journée ;
le suivi par panneau apporte une vraie valeur de maintenance ;
vous acceptez l’électronique répartie et le coût d’un accès toiture éventuel.

Étudiez les optimiseurs si…

vous souhaitez garder un onduleur commun tout en gérant des écarts module par module ;
la contrainte d’ombre est quantifiée et justifie les composants ajoutés ;
les règles de chaîne et la dépendance à l’écosystème sont acceptées.

Les questions à poser avant de signer

Quel masque solaire a été mesuré, à quelles dates et avec quel outil ?
Quelle perte annuelle d’ombre est estimée pour chaque architecture ?
Quels modules sont reliés à chaque MPPT et pourquoi ?
Quelle énergie sera écrêtée par les micro-onduleurs ?
Qui paie la main-d’œuvre et l’accès au toit en cas de panne ?
Les données restent-elles exportables sans abonnement ?
Comment une future batterie serait-elle couplée ?
Quels documents et tests seront remis à la réception ?

Pour comparer des propositions sur votre toiture réelle, déposez une demande de travaux photovoltaïques avec photos des obstacles, orientations et consommations. Une recommandation sérieuse doit relier chaque surcoût à une perte évitée, une maintenance simplifiée ou une fonction clairement utilisée.
