Des fissures qui s’ouvrent sur une maison ne suffisent pas à conclure qu’il faut poser des micropieux. Cette technique de reprise en sous-œuvre peut transférer les charges vers des couches de sol plus profondes, mais elle ne corrige durablement le bâtiment que si la cause, le chemin des efforts et le comportement futur ont été établis.
Avant de signer un devis, il faut distinguer mouvement actif, dommage ancien, défaut local et interaction avec l’eau. Ce guide explique les études, le dimensionnement, le phasage, les contrôles et les preuves à exiger. Il ne fournit pas de profondeur ou de diamètre universel : ces valeurs appartiennent au projet calculé.
Comprendre la reprise en sous-œuvre
Transférer les charges
Un micropieu est un élément de fondation foré de faible diamètre, armé et scellé dans le terrain. Selon sa conception, il mobilise le frottement le long du scellement et éventuellement la résistance de pointe. Plusieurs éléments reprennent les charges des murs ou poteaux existants.
Le transfert ne se produit pas par simple contact sous la semelle. Une longrine, un massif, une console ou un autre dispositif relie l’ouvrage existant aux micropieux. Cette liaison est aussi importante que le forage : elle collecte les efforts sans écraser ni déstabiliser la maçonnerie.
Conserver ou reprendre les fondations existantes
Le projet peut soulager partiellement une fondation, reprendre toute sa charge ou stabiliser seulement une zone. La répartition entre ancien et neuf dépend des déformations et de la mise en charge. Deux systèmes rigides différents ne partagent pas spontanément les efforts comme prévu.
Le calcul considère donc l’état initial, le tassement déjà subi et les déplacements nécessaires pour mobiliser chaque appui. Une reprise locale mal raccordée peut déplacer la fissuration au bord de la zone traitée.
Ne pas choisir une technique à partir des fissures
Lire la géométrie du dommage
Relevez orientation, largeur, longueur, désaffleurement et traversée des murs. Datez les photographies, posez des repères adaptés et observez les menuiseries, planchers, réseaux et façades. Une fissure rebouchée sans historique perd une information essentielle.
La forme oriente le diagnostic mais ne prouve pas la cause. Retrait d’enduit, corrosion, dilatation, défaut de chaînage, fuite et tassement peuvent produire des signes proches. L’expert croise structure, sol, eau et chronologie.
Mesurer l’évolution
Un suivi sur plusieurs saisons peut montrer une ouverture cyclique liée à l’humidité du sol, une dérive continue ou une stabilisation. Les appareils, la fréquence et la précision sont définis selon l’enjeu. Un témoin en plâtre cassé indique un mouvement, mais le quantifie mal.
Le suivi ne doit pas retarder une mise en sécurité si la stabilité paraît menacée. À l’inverse, une maison stable depuis longtemps ne justifie pas automatiquement une intervention profonde et coûteuse.
Identifier la cause géotechnique
Retrait-gonflement des argiles
Les sols argileux changent de volume avec leur teneur en eau. La sécheresse, les arbres, les fuites, les drainages et les différences d’exposition peuvent créer des mouvements différentiels. Géorisques présente le mécanisme du retrait-gonflement des argiles et les informations disponibles à l’adresse.
Des micropieux peuvent franchir une couche active, mais le projet doit aussi traiter les facteurs hydriques et protéger les liaisons. Sinon, les sols continuent de bouger autour de la partie stabilisée, avec des efforts sur dallages, réseaux et ouvrages annexes.
Remblais, cavités et sols compressibles
Une fondation peut reposer sur un remblai hétérogène, une ancienne fouille, une couche organique ou un sol compressible. Les sondages recherchent épaisseur, résistance et continuité. Un seul point de reconnaissance ne décrit pas toujours l’ensemble d’une maison.
Dans une zone de cavité ou de dissolution, la stratégie peut nécessiter investigations et traitement spécifiques. Forer plus profond sans comprendre le contexte peut rencontrer un vide, perdre le coulis ou modifier les circulations d’eau.
Le mode de plancher complète l’analyse. Un dallage sur terre-plein et un plancher sur vide sanitaire n’envoient pas leurs charges au même endroit. Le premier peut s’affaisser indépendamment des murs ; le second suit davantage les appuis porteurs. Confondre les deux conduit à reprendre des fondations tout en laissant le sol intérieur et les cloisons continuer leur mouvement.
Les investigations repèrent donc la constitution du plancher, ses appuis, les joints et les réseaux. Les niveaux sont relevés dans toutes les pièces, pas uniquement devant la fissure la plus spectaculaire. Cette cartographie révèle parfois plusieurs mécanismes superposés qui nécessitent des réponses différentes.
Établir l’étude géotechnique adaptée
Définir une mission de diagnostic
Le géotechnicien rassemble plans, historique, sinistres, sécheresses, végétation, réseaux et modifications des abords. Il inspecte le bâtiment puis choisit sondages, essais et mesures. Le programme doit répondre à une question de réparation, pas seulement fournir une coupe de sol.
Les conclusions distinguent observations, hypothèses et incertitudes. Elles décrivent les mécanismes plausibles, proposent des principes de confortement et signalent les investigations manquantes. Un rapport ancien réalisé pour la construction voisine ne suffit pas.
Relier le sol à la structure
Le bureau d’études structure fournit descentes de charges, géométrie et capacité des murs et fondations. Le géotechnicien estime résistance et déformations du terrain. Les deux disciplines convergent sur les efforts, longueurs de scellement et tassements admissibles.
Cette interaction est particulièrement importante dans la maçonnerie ancienne, dont la résistance et les liaisons sont parfois inconnues. Des sondages destructifs limités ou des essais peuvent être nécessaires avant de dessiner les consoles.
Examiner les alternatives
Corriger l’eau et surveiller
Une fuite active, une descente déversant au pied du mur ou une évapotranspiration très dissymétrique peut devoir être corrigée avant toute reprise. Le Cerema étudie notamment des stratégies de réhydratation maîtrisée face au retrait des sols argileux, dans un cadre expérimental et instrumenté.
Ces approches ne sont pas des recettes domestiques. Ajouter de l’eau sans étude peut gonfler localement le sol, déplacer le dommage ou gaspiller la ressource. La décision découle du mécanisme établi et d’un suivi.
Reprise superficielle ou amélioration du sol
Selon le cas, une reprise traditionnelle par plots alternés, un élargissement de semelle, une longrine, une injection ou une amélioration du sol peut être étudiée. Chaque solution possède des limites de profondeur, de charge, d’accès et de sensibilité au terrain.
Demandez un comparatif argumenté : mécanisme corrigé, déplacement résiduel, risques chantier, contrôles, entretien et coût global. Le prix le plus bas n’est pas pertinent si la solution ne traite qu’un symptôme.
Concevoir les micropieux
Déterminer nombre et implantation
Les descentes de charges et la capacité calculée de chaque élément déterminent leur espacement. Les angles, refends, ouvertures et changements de hauteur concentrent les efforts. L’implantation tient aussi compte des réseaux, limites de propriété et accès de la foreuse.
Un plan coté indique inclinaison éventuelle, niveau de tête, tolérances et ordre d’exécution. Les micropieux ne sont pas répartis uniquement à intervalles visuellement réguliers.
Définir le scellement
La profondeur totale n’est pas le seul critère. Le calcul distingue la traversée des couches médiocres et la longueur scellée dans la formation porteuse. Méthode de forage, armature, coulis et pression d’injection sont compatibles avec le sol et les avoisinants.
Une valeur issue d’un chantier voisin ne doit pas être copiée. La couche compétente peut varier sous la parcelle, et les conditions d’exécution influencent la résistance réellement obtenue.
Dimensionner la liaison au bâtiment
Reconnaître la fondation
Avant percement, identifiez largeur, profondeur, matériau, état et excentricité de la semelle. Une fondation en moellons irréguliers ne reçoit pas les mêmes ancrages qu’un béton armé connu. Les réseaux encastrés sont repérés.
Les sondages sont rebouchés après relevé. Si la maçonnerie est dégradée, une consolidation préalable peut être nécessaire. Fixer une console très résistante sur un support fragile ne crée pas une liaison sûre.
Transmettre les efforts sans rupture
Le dispositif de tête vérifie cisaillement, flexion, poinçonnement, ancrages et pression locale. Il prévoit les tolérances de forage et l’accès pour le bétonnage. La corrosion et l’exposition sont prises en compte pour la durée visée.
La mise en charge peut être passive, progressive ou réalisée par vérinage selon le projet. Relever brutalement une structure tassée peut casser cloisons et réseaux ; stabiliser et redresser sont deux objectifs distincts.
Préparer le chantier
Vérifier accès et gabarit
Mesurez portails, hauteur sous plafond, largeur autour des murs, portance des sols et rayon de manœuvre. Une machine compacte exerce néanmoins des charges importantes. Le plan prévoit protections, plateforme et évacuation des déblais.
À l’intérieur, poussières, bruit, eau et coulis demandent confinement. À l’extérieur, les plantations, terrasses et façades sont protégées. Un devis qui suppose un accès impossible devra être renégocié en cours de travaux.
Repérer réseaux et avoisinants
Les déclarations, plans et détections précèdent le forage. Les canalisations privées sont souvent mal documentées ; des reconnaissances complémentaires les localisent. Le projet analyse aussi les fondations mitoyennes et les vibrations admissibles.
Un état des lieux photographique des voisins protège toutes les parties. Les seuils de mouvement et la conduite à tenir en cas d’alerte sont convenus avant le premier forage.
Phaser pour préserver la stabilité
Travailler par zones alternées
Les ouvertures sous fondation et les massifs sont exécutés selon une séquence calculée. On évite de déchausser une grande longueur simultanément. Les temps de prise et résistances minimales sont intégrés au calendrier.
Le phasage écrit précise ce qui peut être ouvert, chargé ou démonté à chaque étape. Une entreprise ne doit pas improviser la cadence pour rattraper un retard.
Étayer lorsque nécessaire
Le bureau d’études définit étaiement, appuis provisoires et ordre de transfert. Les charges provisoires peuvent être plus défavorables que l’état final. Le sol sous les étais doit lui-même résister.
Fissures et niveaux sont suivis pendant les travaux. Un seuil d’arrêt déclenche contrôle et adaptation. Cette règle vaut mieux qu’une réaction après apparition d’un dommage important.

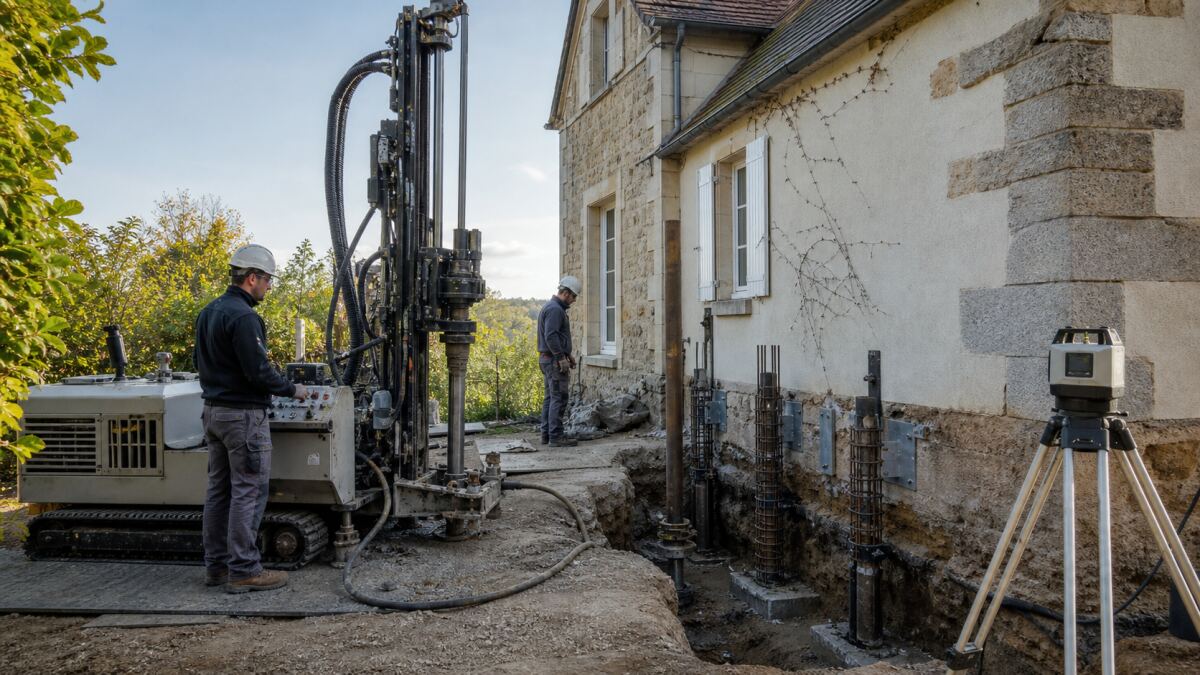

Contrôler l’exécution des micropieux
Enregistrer chaque forage
Pour chaque élément, consignez position, inclinaison, profondeur, terrains rencontrés, incidents, armature, volumes et paramètres d’injection. Les écarts par rapport aux hypothèses sont signalés immédiatement au concepteur.
Une consommation anormale de coulis peut révéler un vide ou une perte. Elle ne doit pas être noyée dans une moyenne de chantier. La traçabilité relie chaque fiche au plan de récolement.
Réaliser les essais prévus
Le programme distingue essais préalables, essais de contrôle et éventuels essais d’intégrité selon le système. Charges, paliers, mesures et critères d’acceptation sont définis avant exécution, avec un matériel étalonné.
Un essai concluant sur un élément ne prouve pas automatiquement tous les autres. Le nombre et la répartition des contrôles tiennent compte de la variabilité du terrain et du procédé.
Gérer les écarts
Terrain différent des prévisions
Si la couche porteuse est plus profonde, absente ou hétérogène, l’entreprise suspend la zone concernée et transmet les relevés. Le géotechnicien et le bureau structure recalculent longueur, armature, nombre ou implantation.
Prolonger arbitrairement le forage peut dépasser le matériel, rencontrer une nappe ou changer le comportement. Une fiche de modification approuvée conserve la cohérence du projet.
Micropieu non conforme
Un élément dévié, obstrué ou insuffisamment injecté n’est pas masqué par le massif. Son effet sur capacité et liaison est évalué. La solution peut être un élément complémentaire ou un détail de tête adapté, toujours calculé.
Le plan de récolement reflète la réalité, pas le plan initial. Les propriétaires doivent savoir où se trouvent les éléments pour tout travail futur.
Traiter les causes périphériques
Eaux pluviales et drainage
Réparez fuites et descentes, maintenez les pentes et contrôlez les exutoires. Sur argile, un drainage peut aussi créer un assèchement différentiel ; consultez le dossier sur le drainage périphérique et les fondations avant de creuser.
Les travaux de micropieux ne doivent pas couper un réseau ou former un chemin d’eau vers les fondations. Les traversées et remblais autour des têtes sont protégés selon le détail de conception.
Dallages, terrasses et réseaux
Un dallage intérieur non porté peut continuer à bouger même si les murs sont stabilisés. Les terrasses, escaliers et canalisations reposent parfois sur d’autres sols. Le périmètre du projet liste explicitement ce qui sera repris et ce qui ne le sera pas.
Cette transparence évite de croire que toute fissure disparaîtra. Les finitions sont réalisées après stabilisation et délai d’observation adapté, sauf contrainte particulière documentée.
Organiser responsabilités et documents
Exiger une conception identifiable
Le dossier nomme le géotechnicien, l’ingénieur structure, le procédé et l’entreprise. Plans, notes de calcul, prescriptions et méthodes portent indices et validations. Les assurances correspondent précisément aux activités réalisées.
Le Cerema rappelle, dans ses ressources sur la réparation des maisons affectées par la sécheresse, l’importance d’un diagnostic global avant le choix des solutions.
Ne pas confondre devis et étude
Une proposition commerciale peut décrire une quantité de micropieux sans démontrer leur capacité ni la liaison. La note de calcul et l’étude sont des livrables distincts. Leur coût doit être prévu avant engagement définitif.
Les réserves, exclusions et hypothèses sont lues ligne par ligne : accès, électricité, eau, déblais, reprises intérieures, réseaux, surveillance, essais et remise en état.
Réceptionner et surveiller
Constituer le dossier de fin de travaux
Rassemblez plan de récolement, fiches de forage, lots de coulis, armatures, essais, béton, ancrages, incidents, modifications et photographies. Le rapport final compare les résultats aux critères de conception.
Les fissures ne sont rebouchées qu’après relevé. Les niveaux de référence permettent de vérifier la stabilité. Conservez tous les documents avec le dossier de la maison.
Poursuivre les mesures
Le protocole fixe durée et fréquence du suivi après transfert de charge. Il tient compte des saisons et des travaux hydriques. Une stabilisation immédiate ne prouve pas encore le comportement pendant une sécheresse future.
Si les mouvements persistent, les données servent à identifier une zone non reprise, un dallage indépendant ou une hypothèse incorrecte. Elles permettent d’agir avec méthode plutôt que de multiplier les réparations de finition.
Questions fréquentes
Les micropieux referment-ils les fissures ?
Ils visent d’abord la stabilité des appuis. Un relevage éventuel est une opération distincte et limitée par la capacité du bâtiment. Les fissures sont réparées après stabilisation selon leur nature.
Combien de micropieux faut-il ?
Il n’existe pas de nombre au mètre valable partout. Charges, capacité du sol, géométrie des murs et liaison déterminent l’implantation. Une estimation sans étude reste une hypothèse commerciale.
Peut-on traiter seulement la façade fissurée ?
Parfois, mais la limite de reprise devient une zone sensible. Le diagnostic doit montrer où s’arrête le mécanisme et comment les parties ancienne et renforcée vont interagir.
À retenir
Les micropieux sont un moyen de transfert de charges, pas un diagnostic. Leur efficacité dépend de la reconnaissance du sol, du calcul structurel, de la liaison aux fondations, du phasage et des contrôles.
Exigez un mécanisme démontré, des alternatives comparées, un dossier d’exécution validé et la traçabilité de chaque élément. Traitez également l’eau, les réseaux et les parties non reprises : stabiliser un mur ne répare pas automatiquement tout le bâtiment.
