Dans une maison ancienne, remplacer un sol humide par une dalle étanche peut déplacer l’eau vers les murs au lieu d’assainir le bâtiment. Le hérisson ventilé cherche à créer sous le sol fini une couche drainante parcourue par de l’air, capable d’évacuer une partie de l’humidité et, selon sa conception, de limiter l’accumulation de radon.
Ce dispositif n’est ni un drain universel ni une recette avec une épaisseur fixe. Il doit respecter les fondations peu profondes, les maçonneries perméables, les niveaux extérieurs, les risques de tassement et le futur usage des pièces. Ce guide décrit le diagnostic, le dessin, le chantier et les contrôles nécessaires.
Comprendre le rôle du hérisson
Créer une couche continue

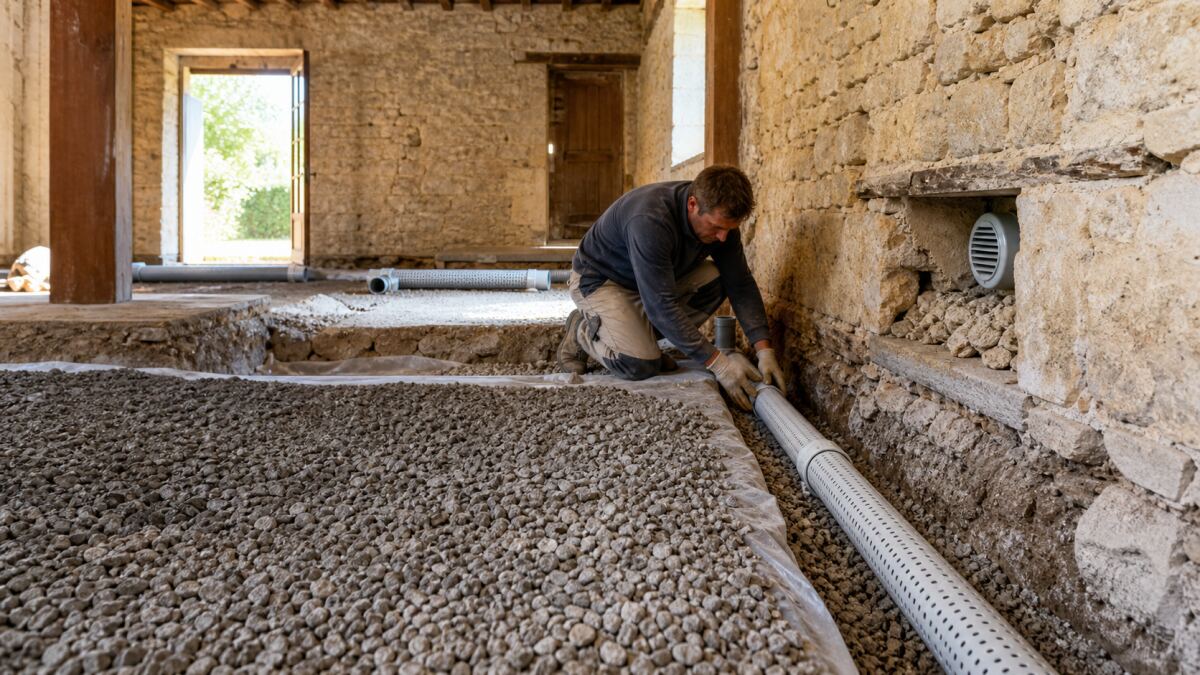

Le hérisson est une couche de granulats propres et stables placée sous le complexe de sol. Les vides entre éléments permettent un cheminement de l’air et rompent une partie des remontées capillaires. Sa granulométrie, son épaisseur et son compactage découlent du support et des charges.
Pour être ventilé, ce volume doit posséder des entrées et sorties ou un réseau d’extraction réellement connectés. Un tas de pierres enfermé sans circulation n’est pas un hérisson ventilé au sens fonctionnel.
Distinguer ventilation et drainage
L’air évacue de la vapeur ; il ne transporte pas une arrivée continue d’eau liquide. Si une source, une fuite, un ruissellement ou une nappe alimente le sol, il faut lui donner un exutoire ou adapter le projet.
Le drainage collecte l’eau, la ventilation renouvelle l’air et la barrière au radon limite un gaz. Ces fonctions peuvent partager certaines couches, mais leurs dimensionnements et leurs points de contrôle restent distincts.
Lire le bâtiment ancien avant de décaisser
Identifier les fondations
De nombreux murs anciens reposent sur des semelles peu profondes, des blocs ou un simple élargissement de maçonnerie. Réalisez des reconnaissances ponctuelles pour relever profondeur, largeur, matériau et état sans déchausser une longue portion.
La fouille future reste au-dessus du niveau de sécurité défini par le concepteur. Descendre plus bas à l’intérieur peut supprimer la butée latérale du sol et déstabiliser le mur. Une reprise en sous-œuvre éventuelle est étudiée et phasée séparément.
Comprendre les matériaux existants
Cartographiez terre battue, carreaux, chape, dalle ciment, conduits condamnés et remblais. Observez les murs en pierre, terre, brique ou moellons, leurs enduits et les traces de sels. Les matériaux anciens échangeaient souvent davantage de vapeur avec l’intérieur.
Les recommandations patrimoniales du ministère de la Culture insistent sur la compréhension globale du bâti et la compatibilité des interventions dans la rénovation énergétique de l’habitat ancien. Une couche performante isolée du reste peut provoquer un désordre aux interfaces.
Diagnostiquer l’humidité
Rechercher l’eau extérieure
Après pluie, contrôlez pente des abords, gouttières, descentes, regards, caniveaux, seuils et murs enterrés. Comparez niveau du terrain et niveau du sol intérieur. Une cour rehaussée peut pousser l’eau vers une maçonnerie autrefois dégagée.
Corrigez les défauts évidents puis observez leur effet. Un drainage périphérique n’est pas ajouté par principe : près d’un mur ancien, sa profondeur et son assèchement peuvent affecter le sol et les fondations.
Rechercher les sources intérieures
Vérifiez alimentation, évacuations, condensats et anciens réseaux. Mesurez compteur lors d’une période sans consommation. Une fuite sous sol peut humidifier fortement une zone et rendre inutile toute tentative de ventilation tant qu’elle persiste.
La condensation sur une surface froide se distingue d’une remontée capillaire par des mesures de température, d’humidité et par sa répartition. Les sels donnent des indices, mais une inspection visuelle seule ne quantifie pas le flux.
Évaluer le radon
Mesurer dans les pièces occupées
Le radon provient surtout du sol et entre par les défauts de l’interface. Mesurez selon un protocole représentatif dans les locaux, avant travaux lorsque cela est pertinent. La concentration varie avec la saison, la ventilation et les pressions.
L’ASNR explique que la réduction associe généralement étanchement et traitement de l’air ou du soubassement dans son guide de protection des bâtiments vis-à-vis du radon.
Prévoir une action sous le sol
Un hérisson continu peut devenir une zone de collecte ou de dépressurisation si ses compartiments communiquent. Les tuyaux, sorties et possibilité de raccordement à un ventilateur sont dimensionnés et accessibles.
Une extraction mal équilibrée ne doit pas aspirer l’air chaud du logement à travers un plancher fuyard. L’interface est étanchée autour des murs, poteaux et réseaux, tout en restant compatible avec le fonctionnement hygrique des maçonneries.
Définir le complexe de sol
Partir de l’usage final
Une cave, un séjour chauffé et une salle d’eau n’ont pas les mêmes exigences de planéité, isolation, résistance et finition. Définissez charges, chauffage éventuel, revêtement et hauteur disponible avant de choisir les couches.
Le complexe peut associer hérisson, ventilation, isolation, dalle ou chape et revêtement selon une conception cohérente. Il n’existe pas une superposition universelle valable pour toutes les maçonneries anciennes.
Calculer les niveaux
Établissez une coupe cotée depuis le fond de fouille jusqu’au revêtement. Intégrez seuils, portes, escaliers, hauteur sous plafond, réseaux et niveau extérieur. Les tolérances de chaque couche évitent de finir plus haut que prévu.
Si la profondeur disponible oblige à passer sous les fondations, arrêtez le dessin et sollicitez structure et géotechnique. Réduire arbitrairement l’épaisseur du hérisson ou de l’isolant n’est pas une solution de calcul.
Choisir les granulats
Utiliser un matériau propre et durable
Les granulats ne doivent pas contenir de fines, plâtre, bois ou déchets susceptibles de retenir l’eau, se décomposer ou produire des sulfates. Leur dimension permet à la fois stabilité et circulation d’air selon le système retenu.
Un mélange non contrôlé peut se combler progressivement et perdre sa continuité. Les bons de livraison et la provenance sont conservés. Une couche séparatrice peut éviter la migration de terre dans les vides lorsque le projet l’exige.
Éviter les recettes d’épaisseur
Certains guides patrimoniaux illustrent des compositions avec plusieurs dizaines de centimètres de pierres et gravier. Ces exemples décrivent un contexte, pas une valeur réglementaire universelle. L’épaisseur dépend du décaissement sûr, de la portance et du réseau d’air.
Le concepteur précise taille des couches, compactage et contrôles. Une épaisseur importante mal compactée peut tasser ; une couche trop mince peut être interrompue par les points hauts et les canalisations.
Organiser la circulation d’air
Créer un balayage
Les entrées et sorties sont éloignées et reliées à toutes les zones. Les murs de refend ou massifs peuvent former des compartiments morts ; des traversées ou drains d’air les reconnectent sans affaiblir la structure.
La section utile tient compte des grilles, moustiquaires, coudes et longueurs. Une bouche visible n’est pas la preuve d’un débit. Le trajet est dessiné sur plan et vérifié avant fermeture.
Choisir naturel ou mécanique
La ventilation naturelle dépend du vent, de la différence de température et de l’exposition des façades. Elle peut suffire dans un volume bien configuré, mais son débit varie. Les sorties sont protégées de la pluie et des animaux.
Une extraction mécanique apporte un débit maîtrisable et une dépression, utile notamment dans une stratégie radon. Elle exige alimentation, rejet bien placé, silencieux éventuel, accès au ventilateur et alerte de panne. Prévoyez son remplacement.
Gérer les réseaux
Éviter de bloquer l’air
Les évacuations traversent le hérisson sans créer de barrage continu. Leur lit de pose et leur protection sont compatibles avec le compactage. Les tuyaux de ventilation restent distincts des évacuations sanitaires.
Repérez chaque réseau sur un plan coté et par photographies. Les raccords sensibles restent accessibles lorsque possible. Une conduite oubliée sous la dalle peut imposer une démolition coûteuse à la première fuite.
Tester avant fermeture
Les réseaux d’eau et d’évacuation sont essayés avant les couches définitives. Le réseau d’air est inspecté pour vérifier continuité, pentes éventuelles et absence d’écrasement. Les sorties sont temporairement protégées pendant le chantier.
Après coulage, mesurez le débit ou la pression aux points prévus. Un test tardif ne répare pas facilement un tuyau enterré, mais il évite de déclarer fonctionnel un dispositif inactif.
Traiter les interfaces avec les murs
Ne pas enfermer les pieds de murs
Une dalle et un revêtement très fermés peuvent réduire l’évaporation par le sol et reporter l’humidité vers les maçonneries. Le détail périphérique doit être conçu avec les matériaux du mur, ses enduits et les niveaux d’eau.
Les fiches du ministère de la Culture sur la rénovation thermique du bâti ancien alertent sur les solutions imperméables incompatibles avec les équilibres existants.
Assurer l’étanchéité à l’air utile
Pour le radon et la performance thermique, les passages entre hérisson et logement doivent être limités. Les raccords autour des gaines, poteaux et seuils utilisent des produits compatibles avec les mouvements et supports.
Cette étanchéité à l’air ne signifie pas appliquer un enduit étanche sur toute maçonnerie humide. La fonction de chaque couche est distinguée : transfert d’air, vapeur, eau liquide et capillarité ne se traitent pas avec le même produit.
Choisir isolation et dalle
Maintenir la continuité thermique
L’isolant résiste aux charges et à l’humidité attendue. Les rives et seuils sont dessinés pour limiter les ponts thermiques sans masquer un mur humide. La performance est calculée sur le complexe complet.
Un isolant comprimé ou posé sur une couche irrégulière peut entraîner fissures et tassements. Le support est réglé et contrôlé. Les panneaux ne doivent pas obstruer les drains ou gaines d’air.
Adapter le liant au bâti
Le choix entre béton, chaux ou autre composition ne se résume pas à « ancien contre moderne ». Il dépend des charges, de la structure, des échanges d’humidité, du chauffage et du revêtement. Chaque système suit ses règles de formulation et de mise en œuvre.
Une dalle dite respirante n’évacue pas une fuite et une dalle ciment n’est pas automatiquement pathologique. C’est la cohérence de l’ensemble, notamment aux murs, qui compte.
Décaisser sans fragiliser
Travailler par phases
Retirez les couches en suivant un plan qui conserve les appuis et la stabilité des murs. Près des fondations, utilisez des moyens limitant chocs et vibrations. Tout changement de profondeur ou découverte inattendue est signalé.
Les terres évacuées sont observées : remblais, vides, ossements, réseaux ou maçonneries anciennes peuvent modifier le projet et parfois relever de procédures spécifiques. Ne couvrez pas une anomalie pour tenir le calendrier.
Gérer l’eau pendant les travaux
Une fouille intérieure devient un point bas. Protégez-la de la pluie et des ruptures de réseau, et prévoyez un pompage contrôlé si nécessaire. Un pompage brutal peut entraîner des fines ou modifier le terrain sous les murs.
Le support n’est pas refermé détrempé. Les conditions sont consignées avant mise en place des granulats. Une photographie d’un fond boueux suffit à déclencher une vérification, pas à valider la suite.
Mettre en œuvre et contrôler
Créer des points d’arrêt
Faites valider successivement fond de fouille, fondations visibles, séparation, granulats, réseau d’air, réseaux sanitaires, isolation, interfaces, armatures et coulage. Chaque couche cachée est photographiée avec repères.
Les niveaux sont contrôlés au laser. Les épaisseurs réelles et volumes livrés sont rapprochés du plan. Un écart important est expliqué avant d’être masqué.
Protéger le réseau de ventilation
Les tuyaux sont calés pour ne pas flotter, s’écraser ou se remplir de laitance. Les perforations éventuelles et leur orientation suivent le dessin. Les extrémités restent identifiées jusqu’à la pose des grilles ou du ventilateur.
Un contrôle par caméra ou fumée non toxique peut vérifier la continuité selon le réseau. Les essais sont réalisés dans des conditions sûres, sans envoyer de fumée dans le logement.
Sécher avant les finitions
Mesurer le support
Le délai calendaire ne prouve pas le séchage. Mesurez le support avec la méthode exigée par le revêtement et le liant. L’épaisseur, la température et la ventilation du chantier modifient fortement la durée.
Un plancher bois ou un revêtement étanche posé trop tôt peut piéger l’humidité. Le guide sur l’humidité sous un parquet détaille la recherche de source avant remplacement.
Équilibrer le bâtiment
La ventilation du logement, le chauffage et le hérisson sont mis en service selon une séquence documentée. Un séchage forcé trop rapide peut fissurer certaines couches. Les murs anciens peuvent demander plusieurs saisons pour atteindre un nouvel équilibre.
Conservez des mesures de référence de température, humidité et radon. Elles permettront de distinguer une évolution normale d’une panne ou d’une nouvelle arrivée d’eau.
Réceptionner le système
Vérifier les sorties
Les grilles sont dégagées, au-dessus des niveaux d’eau, protégées et réparties comme prévu. Le rejet mécanique ne revient pas par une fenêtre ou une prise d’air. Le ventilateur est accessible et son sens contrôlé.
Mesurez débit, pression ou indicateur prévu. Notez conditions météo et état des ouvertures. Un ruban qui bouge devant une grille ne démontre pas le balayage des zones éloignées.
Constituer le dossier
Rassemblez coupe finale, plans des réseaux, photographies, fiches produits, essais, réglages et consignes d’entretien. Identifiez les zones où aucun percement futur ne doit être réalisé.
Le propriétaire reçoit la fréquence de nettoyage des grilles, de contrôle du ventilateur et de mesure du radon. Un dispositif non surveillé peut perdre sa fonction sans signe visible.
Surveiller après rénovation
Suivre humidité et sels
Photographiez les pieds de murs aux mêmes endroits et relevez l’humidité sur plusieurs saisons. Une disparition des odeurs est encourageante mais ne prouve pas que les matériaux sont secs en profondeur.
Si les sels ou enduits se dégradent, recherchez une eau persistante, une interface trop fermée ou un débit insuffisant. N’appliquez pas immédiatement une peinture étanche qui cacherait l’indicateur.
Recontrôler le radon
Mesurez après travaux et après modification importante de la ventilation ou des menuiseries. Une amélioration thermique peut changer les pressions et le renouvellement d’air. Le résultat valide la stratégie, pas seulement la présence du réseau.
Si le niveau reste élevé, vérifiez continuité du hérisson, étanchéité des traversées et fonctionnement de l’extraction. Le système doit permettre une montée en puissance sans démolir le sol.
Éviter les erreurs fréquentes
Copier une coupe trouvée en ligne
Une coupe ne connaît ni vos fondations, ni le niveau d’eau, ni le radon, ni le revêtement. Utilisez-la pour poser des questions, jamais pour fixer seul profondeur et matériaux.
Fermer avant les essais
La continuité d’air, les réseaux et les niveaux doivent être vérifiés tant qu’ils sont accessibles. Après dalle, une erreur devient destructive à corriger.
Promettre d’assécher les murs
Le hérisson peut réduire certains flux sous le sol, mais une façade exposée, une fuite ou une nappe continuera d’alimenter le mur. La promesse doit rester liée au diagnostic et aux mesures.
À retenir
Un hérisson ventilé est un système de circulation d’air sous le sol, intégré à une composition structurelle, thermique et hygrique. Il ne remplace ni la gestion de l’eau liquide ni l’étude des fondations.
Dans le bâti ancien, la priorité est de ne pas déchausser les murs et de ne pas déplacer l’humidité par une couche incompatible. Dessinez les niveaux, reliez toutes les zones, testez le réseau, mesurez radon et humidité, puis conservez les preuves avant fermeture.
