Un garde-corps doit empêcher la chute sans transformer la terrasse en passoire. La difficulté apparaît à l’interface entre efforts mécaniques et étanchéité : les montants reprennent poussées et vent, tandis que la membrane doit rester continue malgré les fixations, dilatations et passages d’entretien. Un perçage entouré de silicone ne répond durablement à aucune de ces deux fonctions.
Le choix entre fixation en applique, sur dalle, sur acrotère ou solution lestée se fait avant la finition. Il dépend de la structure, de la géométrie des relevés, de l’usage, des hauteurs réglementaires et de la maintenance. Une solution sûre mécaniquement mais impossible à étancher est incomplète ; une solution sans perçage mais instable l’est tout autant.
Séparer les exigences de sécurité et d’étanchéité
Le bureau d’études ou fabricant dimensionne montants, ancrages et support pour les efforts applicables. L’étancheur conçoit le raccord des relevés et protections. Ces travaux se coordonnent mais ne se remplacent pas. Une membrane ne doit jamais être considérée comme un matériau de calage ou de reprise d’effort.
La ressource AQC sur les toitures-terrasses rappelle que les points singuliers gouvernent souvent la durabilité. Le plan de détail montre structure, isolant, pare-vapeur, membrane, couvertine, platine et fixations, avec des dimensions réelles.
Vérifier d’abord le besoin de protection
L’emplacement et la hauteur de chute déterminent le dispositif nécessaire. Le guide sur les hauteurs, remplissages et fixations des garde-corps détaille les questions générales. Sur toiture, ajoutez l’accès technique, la fréquence d’intervention et les zones où un opérateur peut s’approcher du vide.
Reconstituer le support porteur
Une platine doit transmettre les efforts à un élément capable de les reprendre. L’isolant et la chape de protection ne sont pas automatiquement porteurs. Les plans de ferraillage, épaisseurs, rives de dalle ou montants de charpente sont localisés avant forage. Les ancrages respectent distances aux bords et profondeur prévues.
Sur bâtiment existant, un sondage peut être nécessaire. La résistance apparente d’une couvertine ou d’un acrotère maçonné ne prouve pas sa capacité. Les fissures, réparations anciennes et infiltrations sont relevées. Une fixation dans un support dégradé doit être précédée d’une reprise structurelle.
Éviter les ancrages au bord d’une dalle
Un percement trop près d’une rive peut éclater le béton ou rencontrer une armature. Le gabarit est validé avant fabrication des platines. Si la géométrie n’offre pas les distances requises, la solution change plutôt que de réduire arbitrairement le nombre ou la profondeur des fixations.

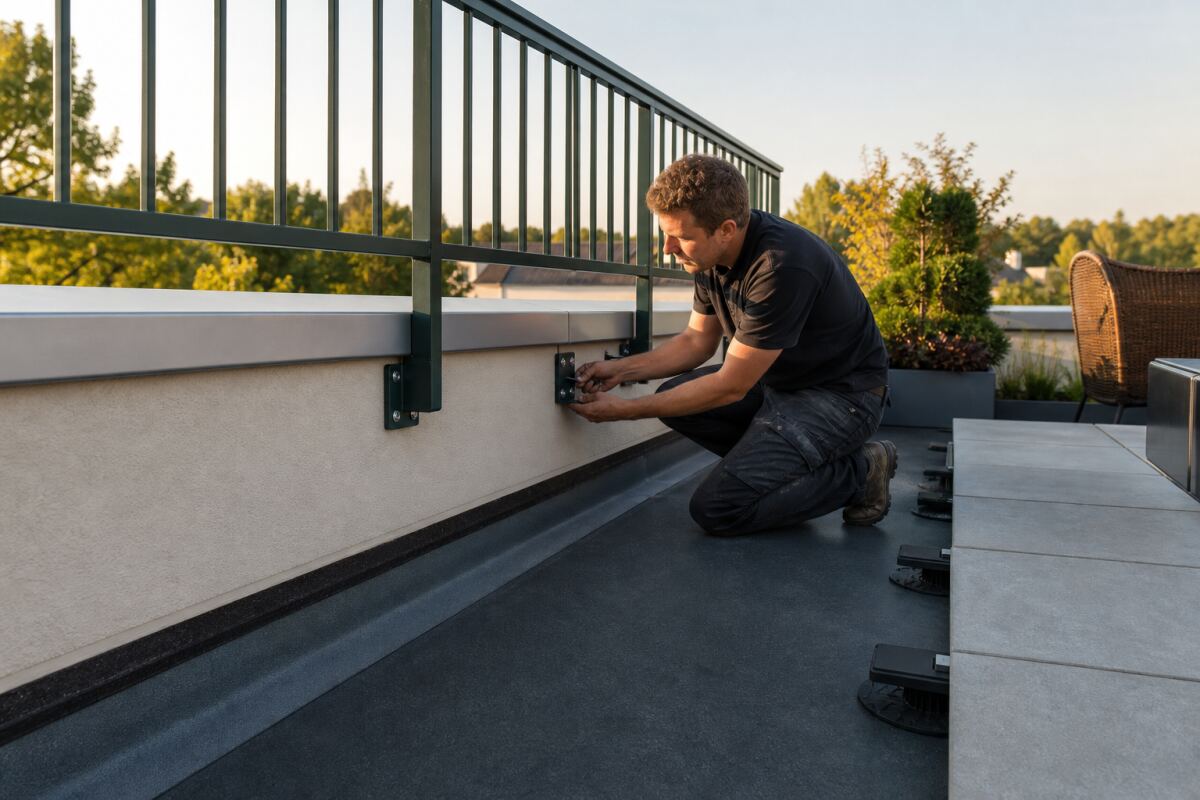

Privilégier la fixation en applique quand elle est adaptée
Une fixation sur la face verticale extérieure peut éloigner les ancrages du plan horizontal étanché. Elle libère aussi de la largeur utile. Mais l’applique doit rejoindre un support résistant, être accessible au serrage et ne pas fragiliser la façade ou le nez de dalle.
Le raccord supérieur reste étudié : les montants ou consoles proches de la couvertine peuvent gêner son recouvrement et créer des retours d’eau. Les fixations traversant une isolation extérieure reçoivent des cales et dispositifs adaptés pour ne pas écraser l’isolant ni conduire l’eau derrière l’enduit.
Contrôler les écoulements de façade
Les platines et rondelles ne doivent pas former de retenue. Un larmier ou une géométrie adaptée éloigne les coulures. Les métaux compatibles limitent corrosion et traces. L’eau ne doit pas suivre une tige vers l’intérieur de la paroi.
Encadrer une fixation sur le dessus
Lorsque les montants sont fixés sur la dalle ou l’acrotère, chaque pied devient un point singulier. La platine et ses ancrages sont posés sur un support préparé. L’étanchéité remonte ou reçoit une pièce spécifique selon le système, avec une hauteur suffisante au-dessus du niveau fini.
La fiche AQC sur l’isolation et l’étanchéité des points singuliers en toiture montre pourquoi la continuité doit être dessinée avant exécution. Un capot décoratif ne doit pas cacher un joint impossible à inspecter.
Éviter les platines noyées sans accès
Une platine recouverte de résine, de carrelage ou de dalles devient difficile à contrôler et à resserrer. Les eaux peuvent rester autour des boulons. Le détail prévoit drainage et démontabilité. Les caches se retirent sans couper la membrane.
Traiter les traversées ponctuelles
Un montant qui traverse la membrane reçoit une costière, une manchette ou un dispositif prévu. La hauteur, la forme et la compatibilité suivent le complexe. La membrane ne doit pas être serrée directement entre deux rondelles autour d’un tube.
Les mouvements thermiques du métal sont pris en compte. Un long garde-corps se dilate et peut tirer sur les points fixes. Des assemblages et joints répartissent les mouvements sans transmettre une contrainte répétée aux raccords d’étanchéité.
Éloigner les soudures des zones encombrées
L’étancheur a besoin d’espace pour préparer et assembler les pièces. Des barreaux trop proches du relevé rendent le travail incomplet. Le séquencement pose les supports, réalise les raccords et monte les éléments de remplissage dans un ordre compatible avec le contrôle.
Étudier les solutions autoportantes ou lestées
Un garde-corps lesté peut éviter des pénétrations, notamment pour un accès technique. Il n’est pas simplement posé : la stabilité au renversement et au glissement est calculée, y compris sous vent. Les masses sont réparties sur une protection compatible avec la membrane et la structure.
Le système conserve les pentes et ne bloque pas les évacuations. Les bras et contrepoids ne créent pas d’obstacles dangereux. La largeur occupée et les zones de circulation sont intégrées au plan. Une solution provisoire n’est pas utilisée durablement sans vérification de son domaine d’emploi.
Surveiller déplacement et poinçonnement
Les appuis sont inspectés après tempête et lors des visites. Une marque, un glissement ou une pièce desserrée déclenche une reprise. Les tapis de séparation vieillissent et doivent pouvoir être remplacés sans démonter toute la protection.
Préserver la hauteur des relevés
Les dalles, platelages et finitions ajoutées autour du garde-corps élèvent le niveau accessible. Elles peuvent réduire la hauteur utile du relevé et modifier la hauteur de protection. Les cotes sont vérifiées sur l’état final, pas sur la dalle nue.
La pathologie des relevés de toitures-terrasses documentée par l’AQC rappelle leur sensibilité. Une platine ne doit pas créer une cuvette ou une fissure en tête. La couvertine et les protections restent continues entre les montants.
Gérer les seuils et angles
Près d’une porte, la place manque souvent entre seuil, relevé et montant. Le détail coordonne garde-corps, menuiserie et évacuation. Dans un angle, les platines ne se chevauchent pas et les mains courantes conservent les jeux nécessaires.
Éviter l’eau stagnante autour des pieds
Les platines horizontales et caches peuvent retenir l’eau. Donnez une pente ou une géométrie qui permet le séchage. Les joints restent visibles. Sur terrasse protégée, les dalles sont découpées proprement sans serrer le montant ni diriger l’eau vers le percement.
Si des flaques apparaissent, mesurez la géométrie avant d’appliquer un cordon supplémentaire. L’article sur l’eau stagnante sur toit plat explique comment différencier ressaut, tassement et évacuation. Le pied de garde-corps peut être la cause ou seulement l’obstacle révélateur.
Ne pas fermer les passages d’eau
Une longue lisse basse, un sabot ou une bordure rapportée peut agir comme un barrage. Les ouvertures sont dimensionnées et maintenues. Les feuilles ne doivent pas s’accumuler contre un profil inaccessible.
Choisir des métaux compatibles
Acier galvanisé, inox, aluminium et fixations ne sont pas mélangés sans précaution. Les couples galvaniques et ruissellements peuvent accélérer la corrosion. Les coupes et perçages reçoivent la protection prévue. Un montant rouillé gonfle, fragilise ses ancrages et tache la membrane.
L’environnement marin, industriel ou chloré exige une attention particulière. Les produits de nettoyage de la terrasse doivent rester compatibles avec les métaux et les joints. Les fiches d’entretien sont remises à l’exploitant.
Inspecter sous les caches
Un capot peut retenir condensation et salissures. Il est démontable afin de contrôler serrage et corrosion. Toute coulure ou gonflement est traité avant perte de section ou fissuration du support.
Coordonner les mouvements et les joints
Le garde-corps ne doit pas ponter rigidement un joint de dilatation du bâtiment. Les tronçons et raccords respectent les mouvements prévus. L’étanchéité du joint conserve son accès et sa liberté. Une main courante continue peut nécessiter un détail mobile.
Les longueurs métalliques subissent les écarts de température. Les jeux sont définis et ne sont pas remplis de mastic au hasard. Les fixations fixes et coulissantes sont identifiées. Cette coordination évite que la dilatation sollicite répétitivement un pied étanché.
Marquer les joints sur le plan
Une protection ou un platelage ne doit pas les cacher sans repère. Le dossier final localise les joints de structure, de membrane et de garde-corps. Les équipes de maintenance savent ainsi où observer après un mouvement.
Prévoir l’entretien des deux ouvrages
Le contrôle du garde-corps examine stabilité, serrage, corrosion, remplissage et déformation. Celui de l’étanchéité examine relevés, joints, eau et poinçonnements. Les deux visites sont idéalement coordonnées car démonter un cache peut révéler une anomalie de membrane.
Le nettoyage n’utilise pas de haute pression dirigée vers les relevés. Les produits agressifs sont évités. Aucun pot, bac ou mobilier n’est calé contre les montants de façon à masquer les pieds ou à faciliter l’escalade.
Interdire les modifications sauvages
Fixer un écran, une jardinière ou une antenne au garde-corps augmente la prise au vent. Percer la main courante peut initier la corrosion. Toute modification est étudiée avec le fabricant et le responsable de la toiture.
Diagnostiquer une infiltration près d’un montant
Relevez la météo, le vent et la position intérieure de la trace. En toiture, examinez platine, fissures, soudures, couvertine et chemin d’eau. Une entrée au montant peut migrer dans le relevé avant d’apparaître plus loin. Les photographies anciennes aident à voir comment le détail a été construit.
Les essais progressent par zones et évitent de mettre la terrasse en charge. Si une fixation est desserrée, elle n’est pas simplement resserrée dans un support humide. Le sondage vérifie l’état de l’ancrage et des matériaux avant réparation.
Réparer sécurité et étanchéité ensemble
La dépose temporaire d’un montant nécessite une protection contre les chutes. L’ancrage est repris selon le calcul et le raccord d’étanchéité selon le système. Un seul intervenant ne doit pas improviser la partie qu’il ne maîtrise pas.
Organiser un remplacement sans exposition
Le phasage maintient une protection collective ou met la zone hors d’accès. Les éléments déposés sont sécurisés contre la chute. Les ouvertures dans la membrane sont protégées chaque soir. La météo est intégrée au calendrier.
Si la nouvelle géométrie diffère, les anciens percements sont déposés jusqu’au support sain puis rebouchés et étanchés. Ils ne sont pas abandonnés sous une platine plus large. Le plan final montre les reprises.
Contrôler les ouvrages voisins
Une réfection est l’occasion d’examiner acrotère, couvertine, façade et dalle. Une fissure structurelle doit être traitée avant de recevoir de nouveaux ancrages. Les protections de terrasse sont remises sans bloquer les évacuations.
Rédiger un devis complet
Le devis indique type de garde-corps, dimensions, matériaux, classe d’exposition, calcul, support et ancrages. Il décrit la méthode d’étanchéité, la dépose des protections et leur remise en place. Les moyens d’accès et la sécurité provisoire sont chiffrés.
Les plans de platines et détails de relevés sont joints. Les essais, contrôles de serrage et documents remis sont précisés. Une ligne « fixation étanche » sans coupe ni produit ne permet pas d’évaluer la solution.
Comparer des systèmes réellement adaptés
Une applique, une fixation supérieure et un système lesté ont des coûts et contraintes différents. Comparez emprise, maintenance, charges, rendu et durabilité. La variante retenue doit expliquer comment elle satisfait simultanément sécurité et étanchéité.
Traiter le cas d’une terrasse sur plots
Les dalles ne constituent pas le support du garde-corps. Une platine cachée dessous doit rejoindre la structure, tandis que les découpes autour des montants restent propres et démontables. Les plots ne prennent appui ni sur les ancrages ni sur les pièces de raccord. Le calepinage prévoit des dalles de rive stables sans bloquer l’eau.
Le niveau fini commande la hauteur utile de la protection et la position des zones où un enfant peut prendre appui. Une jardinière, une marche ou une banquette ajoutée après réception peut réduire cette protection. Le règlement d’usage encadre donc le mobilier près du bord. Les dalles voisines sont repérées afin que la maintenance accède aux platines sans casser le revêtement.
Inspecter sous les dalles de rive
Lors de la visite, soulevez un échantillon représentatif autour des montants. Recherchez eau retenue, corrosion, déplacement de plots et débris. Remettez les éléments dans leur calage d’origine. Une dalle devenue instable signale parfois un tassement ou une fuite sous la protection.
Coordonner le garde-corps avec la couvertine
Une fixation sur acrotère ne doit pas transformer la couvertine en pièce structurelle si elle n’a pas été conçue pour cela. Les consoles traversantes ou découpes sont détaillées avec les joints, pentes et larmiers. L’eau doit pouvoir quitter la tête de mur sans suivre une tige vers le support. Les dilatations de longues couvertines et de la main courante restent indépendantes.
Lorsque les montants interrompent la couvertine, chaque raccord est préparé en atelier ou avec des pièces adaptées. Une succession de découpes remplies de mastic vieillira de manière hétérogène. Privilégiez une géométrie répétable, démontable et contrôlable. Les fixations cachées restent accessibles depuis le côté sûr.
Surveiller les joints de tête
Les premiers signes sont souvent des coulures, un mastic décollé ou une trace sous la couvertine. Ils sont traités avant que l’eau atteigne l’ancrage. Le contrôle suit tout le linéaire, car un défaut peut apparaître à distance du montant le plus sollicité.
Prévoir les usages temporaires
Les fêtes, déménagements et travaux peuvent concentrer des personnes ou appuyer des objets contre la protection. Le garde-corps n’est ni un point de levage ni un ancrage pour bâche. Les consignes sont communiquées aux occupants et prestataires. Les charges particulières nécessitent un dispositif indépendant calculé.
En période de chantier, une protection provisoire ne doit pas être fixée dans la membrane à côté du système définitif. Son implantation, sa stabilité et sa dépose sont prévues. La zone reste protégée sans créer de trous abandonnés sous les finitions.
Réagir après un choc
Un montant heurté par un meuble, un engin ou une charge suspendue est contrôlé même s’il paraît droit. Les ancrages, le support et l’étanchéité peuvent avoir bougé. La zone est condamnée jusqu’à vérification lorsque la stabilité est incertaine.
Réceptionner avant de cacher les pieds
Vérifiez implantation, aplomb, hauteur, remplissage, ancrages et serrages. L’étancheur contrôle chaque raccord avant pose des caches ou dalles. Les pentes et évacuations restent libres. Les essais prévus sont consignés par zone.
Le dossier final contient plans, calculs, références, photographies, notices et calendrier d’entretien. Une visite après les premiers cycles thermiques recherche desserrage, déplacement et fissure. Les anomalies sont traitées avant corrosion ou infiltration.
La liste de réception utile
- support porteur identifié et ancrages calculés ;
- hauteurs et remplissages vérifiés sur le niveau fini ;
- raccords d’étanchéité continus et inspectables ;
- mouvements et joints de dilatation préservés ;
- écoulements et accès de maintenance libres ;
- protections provisoires et entretien organisés.
Une protection qui ne doit créer aucun nouveau danger
Un garde-corps durable transmet ses efforts à la structure sans solliciter la membrane. Ses pieds sèchent, se contrôlent et se remplacent. Les relevés conservent leur hauteur et l’eau rejoint les évacuations sans barrage.
Cette cohérence se décide sur une coupe avant le perçage. Faire travailler ensemble métallier, étancheur et concepteur coûte moins cher que rechercher une infiltration autour de dizaines de montants après finition de la terrasse.
