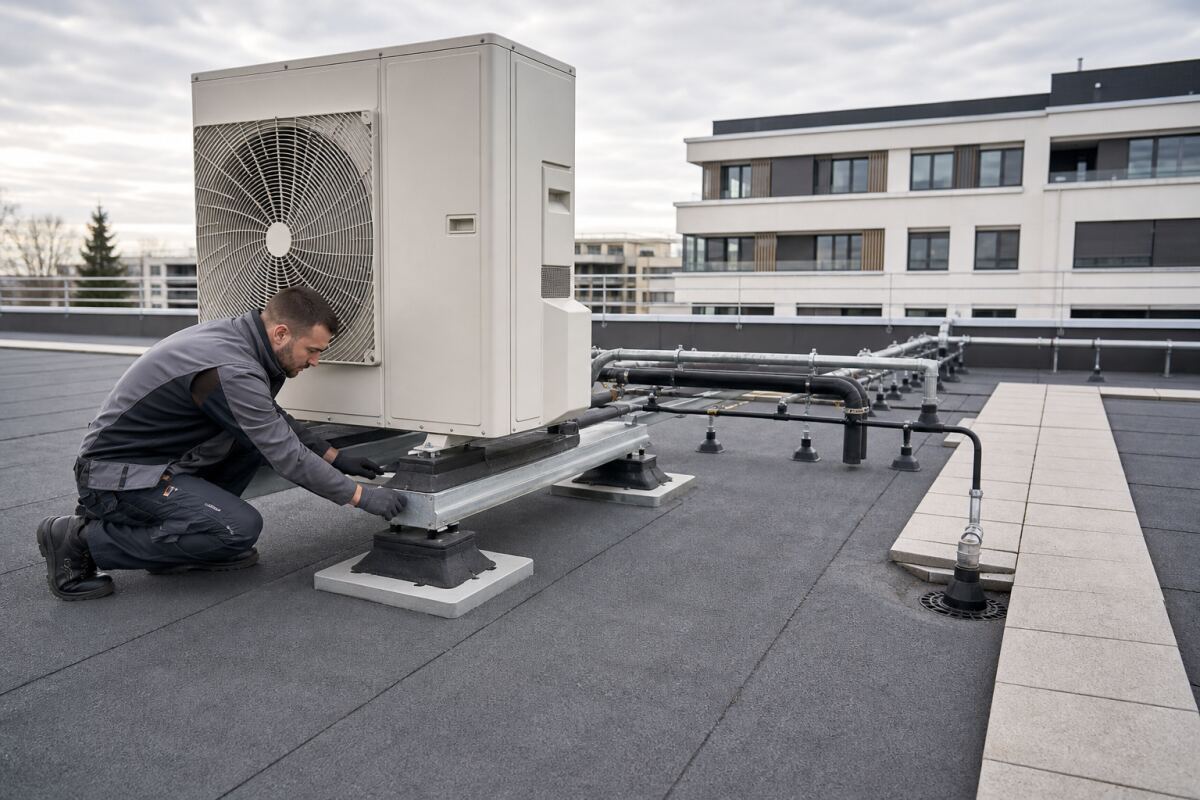

Poser un groupe de climatisation sur un toit plat ne consiste pas à déposer quatre pieds sur la membrane. L’équipement concentre des charges, vibre, produit des condensats et doit rester accessible pendant des années. Les câbles, tubes frigorifiques et interventions répétées peuvent endommager l’étanchéité bien après une installation apparemment réussie.
Le projet doit être coordonné avant la livraison de la machine : capacité de la structure, type de support, répartition des charges, résistance au vent, chemin des réseaux, évacuation des condensats et accès de maintenance. L’objectif est de pouvoir remplacer le groupe sans percer, brûler ni écraser la membrane.
Commencer par le complexe de toiture existant
Identifiez élément porteur, pare-vapeur, isolant, membrane et protection. Une dalle béton, un bac acier et des solives bois ne reprennent pas les charges de la même manière. Un isolant compressible peut s’écraser sous un petit pied même si la structure située dessous est suffisante.
Les plans, fiches techniques et travaux antérieurs sont réunis. La rubrique AQC consacrée aux toitures-terrasses rappelle que l’étanchéité dépend d’un ensemble de composants et de points singuliers. Si la composition reste inconnue, des sondages ciblés précèdent le choix des supports.
Repérer les zones interdites
Les naissances, trop-pleins, joints, relevés et zones faibles sont cartographiés. Le groupe ne se place pas devant un accès ni au milieu d’un chemin d’eau. Les distances de maintenance, de ventilation et de sécurité imposées par le fabricant sont reportées à l’échelle.
Calculer charges permanentes et interventions
Le poids de la machine n’est qu’une partie du calcul. Ajoutez supports, lest, réseaux, neige éventuelle et techniciens avec leurs outils. Les charges sont réparties sur la structure porteuse, pas seulement sur la couche supérieure. Les phases de manutention peuvent créer des efforts plus concentrés que le fonctionnement normal.
Le bureau d’études vérifie résistance, déformation et stabilité. Le plan indique les appuis admissibles. Une machine déplacée de cinquante centimètres pour faciliter le raccordement peut sortir de la zone calculée. Les dimensions réelles de l’équipement sont donc confirmées avant exécution.
Éviter la fausse sécurité du grand socle
Un socle large répartit mieux la pression seulement s’il est stable, continu et compatible avec les couches. Une dalle lourde ajoutée sans calcul augmente la charge et peut emprisonner l’eau. Le détail doit permettre drainage, inspection et remplacement de la protection sous l’appui.
Choisir entre costière, rails et supports lestés
Une costière raccordée à l’étanchéité peut transmettre les charges directement au support et surélever la machine, mais crée des relevés à traiter. Des rails répartiteurs peuvent rester indépendants de la membrane selon leur conception. Un système lesté évite certains perçages, mais son poids et sa résistance au vent doivent être calculés.
Aucune solution n’est universelle. Le choix dépend de la structure, de la membrane, de la hauteur disponible, du vent et de la maintenance. Les interfaces techniques décrites dans la fiche AQC dédiée à la coordination sur toiture-terrasse montrent l’intérêt d’organiser les corps d’état avant que chacun pose son équipement.
Ne pas percer une étanchéité terminée
Une fixation mécanique peut être nécessaire, mais elle doit être prévue, reprise dans la structure et raccordée par un détail d’étanchéité. Une vis autoforeuse traversant membrane et isolant crée un chemin d’eau et un pont mécanique. Le mastic posé autour ne suit ni mouvements ni vieillissement.
Répartir les pressions sur l’isolant
La résistance en compression et le fluage de l’isolant sont vérifiés pour la durée. Une pression acceptable à court terme peut provoquer un enfoncement progressif, puis une cuvette. Les plaques de répartition ont une surface et une rigidité calculées ; elles ne comportent pas d’arête qui coupe la membrane.
La protection entre support et étanchéité correspond au système. Un morceau de caoutchouc inconnu peut migrer chimiquement, retenir l’eau ou se déplacer. Les matériaux sont identifiés et compatibles avec les températures de toiture.
Contrôler après la première saison
Mesurez l’assise, l’horizontalité et l’état de la membrane après des cycles chauds et froids. Un appui qui marque la surface ou un rail qui bascule doit être repris avant perforation. Les repères photographiques facilitent cette comparaison.
Limiter la transmission des vibrations
Les plots antivibratiles sont choisis selon masse, fréquence et nombre d’appuis. Un plot trop rigide transmet les vibrations ; trop souple, il autorise des mouvements et fatigue les raccords. Les quatre coins ne portent pas toujours le même poids. Le réglage respecte la répartition du fabricant.
Les tuyaux et gaines reçoivent des liaisons souples pour ne pas court-circuiter l’isolation vibratoire. Une conduite rigide fixée au mur peut transmettre le bruit malgré de bons plots. Les résonances de la structure et les nuisances pour les voisins sont évaluées avant la nuit de mise en service.
Éviter les mouvements qui frottent
Aucun câble ni tube ne doit battre sur la membrane. Les supports résistent aux UV et au vent, avec des rayons de courbure adaptés. Les colliers ne blessent pas les isolants de conduites. Une réserve de longueur contrôlée accompagne les mouvements sans former de boucle au sol.
Organiser les condensats
Les condensats ne sont pas laissés couler au pied de la machine. Ils peuvent créer une humidité permanente, des algues, du gel et une concentration de salissures. Une conduite dédiée possède une pente continue, un support stable et un point de rejet autorisé.
Le guide sur l’évacuation des condensats d’une pompe à chaleur détaille pente, gel et voisinage. Sur une toiture étanchée, il faut en plus protéger la membrane et ne pas détourner l’eau vers un relevé ou une naissance déjà sollicitée.
Prévoir le fonctionnement hivernal
Une conduite extérieure peut geler et refouler. Son diamètre, son isolation et son trajet sont adaptés au climat et au mode de fonctionnement. Les solutions chauffantes sont régulées, protégées électriquement et inspectables. Le rejet ne crée pas de plaque de glace sur le chemin d’entretien.
Conduire câbles et liaisons frigorifiques
Les réseaux suivent des chemins surélevés, soutenus et identifiés. Ils ne reposent pas dans l’eau et ne barrent pas les pentes. Les traversées de toiture utilisent des costières ou dispositifs dédiés, raccordés aux membranes. Une botte de gaines remplie de mousse n’assure ni étanchéité durable ni maintenance.
Les rayons, longueurs et calorifuges respectent le fabricant. La protection extérieure résiste aux UV et aux oiseaux. Les câbles de puissance et de commande sont organisés avec les distances nécessaires. Les passages restent accessibles sans déplacer le groupe.
Documenter chaque pénétration
Le plan coté indique le contenu des fourreaux et leur destination. Les photographies avant fermeture montrent le raccord au pare-vapeur, à l’isolant et à la membrane. Une étiquette durable évite qu’un intervenant perce un passage déjà rempli.
Préserver les pentes et évacuations
Les supports ne forment pas de barrage. Une traverse perpendiculaire au fil de l’eau peut retenir feuilles et créer une flaque. Laissez des passages suffisants et vérifiez-les avec les protections en place. Les naissances restent visibles et démontables.
Si une stagnation apparaît après installation, mesurez les niveaux avant d’ajouter une dalle ou un revêtement. L’article sur l’eau stagnante et les pentes de toit plat explique pourquoi tassement, charge et évacuation doivent être distingués.
Garder le trop-plein dans le champ visuel
La machine, son écran acoustique ou ses réseaux ne doivent pas masquer le rejet de secours. L’occupant doit pouvoir voir un écoulement anormal depuis un lieu sûr. Toute modification de façade ou d’équipement conserve cette alerte.
Résister au vent sans fragiliser le toit
Un groupe et ses écrans offrent une prise au vent. Le calcul examine soulèvement, glissement et renversement selon emplacement et exposition. Le lest nécessaire peut être important. Il est réparti sur les zones porteuses et ne repose pas sur un relevé.
Les fixations structurelles éventuelles sont conçues avec l’étancheur. Les capots et accessoires sont verrouillés suivant la notice. Après une tempête, l’inspection cherche déplacement, appui marqué, câble tendu et débris projetés.
Ne pas improviser un écran acoustique
Un écran modifie le vent et la ventilation de la machine. Il peut augmenter les efforts tout en provoquant une recirculation d’air chaud. Sa structure, ses fixations, son entretien et ses performances acoustiques font partie du projet.
Prévoir un véritable chemin de maintenance
Le technicien rejoint le groupe sans marcher directement sur la membrane. Les dalles ou chemins résistent aux charges et ne bloquent pas l’eau. L’espace autour permet d’ouvrir les panneaux, retirer un ventilateur et utiliser les outils sans s’approcher dangereusement du bord.
La fiche AQC sur l’entretien des toitures-terrasses rappelle l’importance de l’accès et de la surveillance des points singuliers. Le contrat de climatisation doit aussi imposer la protection de l’étanchéité et le ramassage de toutes les pièces.
Installer les protections collectives nécessaires
Un groupe régulièrement entretenu ne peut pas dépendre d’une improvisation à chaque visite. Garde-corps, points d’ancrage ou autres dispositifs sont étudiés selon la configuration. Ils ne sont pas fixés au travers de la membrane sans coordination.
Organiser la manutention et le remplacement
La livraison prévoit grue, levage, zones de pose temporaire et protection. Le groupe ne glisse pas sur des planches posées au hasard. Les charges transitoires et la portée de la flèche sont calculées. Une personne dirige la manœuvre et empêche les réseaux d’accrocher les relevés.
Le remplacement futur est imaginé dès l’installation. Les dimensions de passage, organes de coupure et raccords démontables sont accessibles. Une machine enfermée derrière des réseaux conduit à des découpes et perçages non maîtrisés vingt ans plus tard.
Réceptionner après remise en service
Après manutention, inspectez toute la trajectoire, pas seulement les appuis définitifs. Les protections provisoires sont retirées, les déchets comptés et la membrane nettoyée. Le fonctionnement est testé avec contrôle des vibrations et des condensats.
Diagnostiquer une fuite apparue après la pose
Établissez la chronologie : date d’installation, premières pluies, fonctionnement de la climatisation et interventions. Examinez appuis, traversées, trajet de maintenance et évacuations. Une fuite près du groupe peut venir d’un câble posé dans le fil d’eau ou d’un outil tombé plus loin.
Les essais restent ciblés. Les réseaux sont consignés lorsque nécessaire. Un sondage vérifie l’humidité sous un appui marqué. Si le défaut vient d’une pénétration improvisée, la réparation rejoint des matériaux sains et recrée un relevé complet.
Distinguer pluie et condensats
Une humidité présente uniquement pendant le fonctionnement oriente vers la conduite de condensats ou une isolation froide. Une humidité corrélée au vent et à la pluie oriente vers l’enveloppe. Mesures et dates évitent de remplacer la membrane pour une fuite de tuyau.
Encadrer toute modification ultérieure
Ajouter un second groupe, une antenne ou un écran n’est pas un petit changement. Les charges, cheminements et évacuations sont recalculés. Le plan de toiture à jour est transmis à l’installateur. L’étancheur valide les nouveaux détails avant percement ou déplacement de support.
Les interventions d’urgence suivent la même règle. Une machine en panne ne justifie pas de couper un relevé ou de poser une échelle sur une naissance. Des solutions temporaires sûres sont prévues puis retirées après réparation.
Tenir un registre des accès
Chaque visite note société, motif, zone, anomalies et photographies. Ce registre aide à comprendre un dommage et responsabilise les intervenants. Il ne sert pas à rechercher automatiquement un coupable, mais à reconstituer des faits.
Rédiger un devis coordonné
Le devis sépare fourniture du groupe, calculs, supports, antivibratiles, levage, réseaux, traversées, condensats, électricité, étanchéité et sécurité. Il nomme l’entreprise responsable de chaque interface. Les performances acoustiques et les conditions de maintenance sont précisées.
Les hypothèses de poids, vent et structure sont jointes. Les références des matériaux en contact avec la toiture sont listées. Une offre qui exclut « toutes reprises d’étanchéité » alors qu’elle prévoit des pénétrations laisse un risque contractuel majeur.
Comparer sur le coût de durée
Un support un peu plus cher mais démontable et inspectable peut réduire fortement les réparations futures. Comparez remplacement des plots, accès, consommation, bruit et durée de vie de l’étanchéité. Le prix de la machine seule ne décrit pas le projet.
Protéger la toiture pendant les opérations courantes
Le nettoyage d’un échangeur, le remplacement d’un compresseur ou une recherche de fuite génèrent outils, liquides et pièces métalliques. Une aire de travail protégée est installée avant l’ouverture des panneaux. Les produits de nettoyage sont compatibles avec la membrane et aucun fluide n’est évacué vers une naissance. Les bouteilles et composants restent stabilisés contre le vent.
Les opérations à flamme ou produisant des étincelles font l’objet d’une procédure spécifique, avec protection des matériaux combustibles et surveillance après intervention. La membrane bitumineuse ne sert pas de plan de travail. Les déchets, colliers et chutes de cuivre sont comptés puis descendus ; une petite pièce oubliée peut poinçonner la surface sous le passage suivant.
Contrôler l’aire avant de quitter le toit
Le technicien photographie les appuis, les traversées et le chemin de sortie. Il vérifie que les protections temporaires sont retirées, que les évacuations restent libres et que les capots sont verrouillés. Toute marque nouvelle est signalée immédiatement, avant qu’une pluie ne rende son origine incertaine.
Lorsque le groupe est retiré définitivement, ses supports et réseaux ne doivent pas rester comme des vestiges dangereux. Le projet de dépose précise ce qui est conservé, obturé ou repris. Une pénétration inutilisée est déposée jusqu’à un support sain puis refermée avec le système d’étanchéité, et non coiffée d’un bouchon exposé.
Les socles conservés restent stables et inspectables. Le lest est retiré dans un ordre compatible avec le vent et la structure. Le dossier de toiture est mis à jour afin qu’un futur installateur ne considère pas une ancienne costière comme un appui disponible sans vérification.
Recycler sans détériorer l’enveloppe
Les fluides sont récupérés par les professionnels habilités avant levage. La manutention suit le trajet prévu et protège relevés et garde-corps. Une inspection contradictoire de l’étanchéité clôt la dépose, avec photographies des zones jusque-là cachées sous les rails.
Contrôler la réception complète
Vérifiez appuis, niveaux, serrages, dégagements, vibrations et résistance au vent. Suivez chaque réseau jusqu’à sa destination. Faites couler les condensats et observez la pente. Inspectez les naissances et la membrane après retrait des protections de chantier.
Le dossier final comprend plans, charges, références, photographies, notices, mesures acoustiques éventuelles et consignes de maintenance. Une visite après quelques semaines de fonctionnement contrôle tassement, frottements et fixations.
La liste de réception minimale
- structure et isolant compatibles avec les charges ;
- supports stables sans perforation improvisée ;
- antivibratiles réglés et réseaux désolidarisés ;
- condensats conduits sans flaque ni gel dangereux ;
- pentes, naissances et trop-pleins libres ;
- accès et remplacement futurs réellement possibles.
Une machine remplaçable sur une toiture préservée
Une bonne installation laisse l’étanchéité visible aux endroits critiques, répartit les efforts et sépare les fonctions. Le groupe peut vibrer, produire de l’eau et être remplacé sans transmettre ces contraintes à la membrane. Cette qualité dépend surtout de la coordination initiale.
Avant la commande, réunissez climaticien, étancheur et responsable de la structure autour d’un plan coté. Après la pose, contrôlez le trajet de maintenance autant que la machine. Le toit restera alors un ouvrage étanche, pas un simple socle disponible pour les équipements.
