Créer une ouverture dans un pignon ne revient pas à découper un rectangle puis à poser un linteau. Le pignon peut reprendre un plancher, des pannes de charpente, des efforts de vent et le poids de la maçonnerie située au-dessus. Il contribue aussi à empêcher le bâtiment de se déformer latéralement. Une grande baie, même au rez-de-chaussée, modifie les chemins de charges, réduit la longueur de mur disponible et crée des efforts concentrés dans les jambages et les fondations. Le projet doit donc être calculé, autorisé et phasé avant la première saignée.
Définir exactement le pignon et l’ouverture
Un pignon n’est pas toujours une simple façade triangulaire
Dans une maison traditionnelle, le pignon peut recevoir les extrémités de pannes qui portent la toiture. Dans d’autres charpentes, les fermes transmettent les charges aux façades longitudinales, mais le pignon stabilise l’ensemble et ferme les combles. Il peut aussi contenir une souche, un conduit, un chaînage rampant ou un ancien mur mitoyen. La lecture de la charpente est donc indispensable.
Relevez matériau, épaisseur, hauteur, ouvertures existantes, planchers et murs perpendiculaires. Repérez les fissures et les dévers. Une façade enduite peut masquer briques, blocs, pierre ou reprises. Les plans d’origine aident, mais des sondages ciblés confirment l’appareil et les éléments en béton.
La position de la baie change la difficulté
Une ouverture centrée laisse deux jambages comparables. Une baie proche d’un angle réduit fortement le retour de mur qui participe à la stabilité. Une ouverture sous une panne, un poteau ou une poutre reçoit une charge concentrée. En étage, l’accès et la stabilité provisoire deviennent plus complexes. Les dimensions finies doivent inclure dormant, jeux de pose, seuil et isolation ; le trou structurel n’est pas exactement la taille vitrée.
Avant l’étude, choisissez l’usage : porte, baie coulissante, fenêtre, passage de véhicule. Le poids de la menuiserie, son mode de pose, l’étanchéité et l’accessibilité du seuil influencent les détails. Changer la largeur après calcul n’est pas une simple adaptation esthétique.
Cartographier les charges verticales
Maçonnerie, plancher et toiture
La partie de mur située au-dessus de l’ouverture doit être portée par un linteau, une poutre ou un portique. À son poids s’ajoutent les planchers et la charpente qui s’y appuient. Le concepteur recherche le sens des portées, les réactions des pannes et les charges localisées. Une panne noyée dans le pignon peut ne devenir visible qu’après une ouverture exploratoire dans les combles.
L’étude précise la zone de maçonnerie mobilisée et le mode de report vers les appuis. Une règle approximative de triangle de charge ne suffit pas lorsque plusieurs niveaux, baies ou matériaux interagissent. Notre guide sur l’ouverture d’un mur porteur détaille les informations à transmettre au bureau d’études.
Les jambages et les fondations reprennent des efforts concentrés
La poutre reporte ses réactions sur les côtés. Si le jambage restant est étroit, fissuré ou constitué de maçonnerie hétérogène, un poteau ou un sommier peut être nécessaire. Ces charges descendent jusqu’aux fondations. Une semelle conçue pour une charge répartie peut ne pas accepter la concentration sans vérification.
Le diagnostic recherche cave, vide sanitaire, dallage, ancienne porte rebouchée et réseaux au droit des appuis. Une fondation locale, une longrine ou un renforcement peut devoir être créé avant l’ouverture. Poser une poutre plus forte ne résout pas un appui insuffisant.
Conserver la stabilité latérale et le contreventement
Le vent exerce une pression ou une succion sur les façades et la toiture. Les murs, planchers et charpentes transmettent ces efforts vers les fondations. Un pignon suffisamment long et lié aux planchers peut jouer un rôle de voile. En retirant une grande partie de sa largeur, on réduit cette capacité et on augmente les efforts dans les retours restants.
Le concepteur examine chaînages, planchers, murs perpendiculaires, diaphragmes et ancrages de charpente. Dans certaines configurations, un simple linteau verticalement résistant ne suffit pas : il faut un portique capable de reprendre des efforts horizontaux, des jambages renforcés ou une autre stratégie de contreventement.
La fiche de l’Agence Qualité Construction sur les murs de maisons en zone sismique montre l’importance de la continuité des chaînages et des panneaux de maçonnerie. Même hors d’un contexte sismique dimensionnant, le principe est utile : une ouverture change le système global, pas seulement la capacité d’un linteau.
Étudier l’existant avant la note de calcul
Relevé, sondages et documents
Le bureau d’études a besoin de plans cotés, niveaux, épaisseurs, matériaux, charpente, planchers, fondations et usage des pièces. Les fissures sont cartographiées. Des sondages localisent chaînages, linteaux anciens et nature du remplissage. Les réseaux et conduits sont identifiés avant toute percussion.
Si le mur est en pierre ou en maçonnerie ancienne, la cohésion interne et la qualité des joints influencent fortement les appuis. Une carotte ou un essai n’est pas toujours représentatif ; l’ingénieur peut combiner inspection, sondages et hypothèses prudentes. Toute inconnue conservée doit être explicite dans la note.
Coordonner menuiserie, structure et enveloppe
Le plan structurel fixe l’ouverture brute, le niveau du linteau et les appuis. Le menuisier précise dimensions de dormant, tapées, seuil, fixation et tolérances. Le façadier ou l’étancheur conçoit les raccords, appuis, bavettes et membranes. Sans coordination, la poutre peut occuper l’espace nécessaire au coffre de volet ou supprimer la continuité de l’isolation.
Les ponts thermiques et infiltrations se préparent avant le chantier. L’isolation intérieure ou extérieure doit rejoindre le tableau sans masquer les appuis à contrôler. Un seuil accessible exige un traitement précis de l’eau, pas seulement une réduction de hauteur.
Obtenir les autorisations et protéger les tiers
Modifier l’aspect extérieur nécessite généralement une démarche d’urbanisme dont la nature dépend du projet et de la commune. En secteur protégé, les matériaux, proportions ou menuiseries peuvent être encadrés. En mitoyenneté ou copropriété, accord, étude et constat des avoisinants peuvent être nécessaires. Vérifiez avant de commander la baie.
Le chantier doit sécuriser occupants, voisinage et voie publique. Échafaudage, protection contre les chutes de matériaux et fermeture provisoire sont prévus. Un constat photographique des fissures voisines est utile lorsque l’intervention touche une maçonnerie commune ou ancienne.
Concevoir la stabilité provisoire

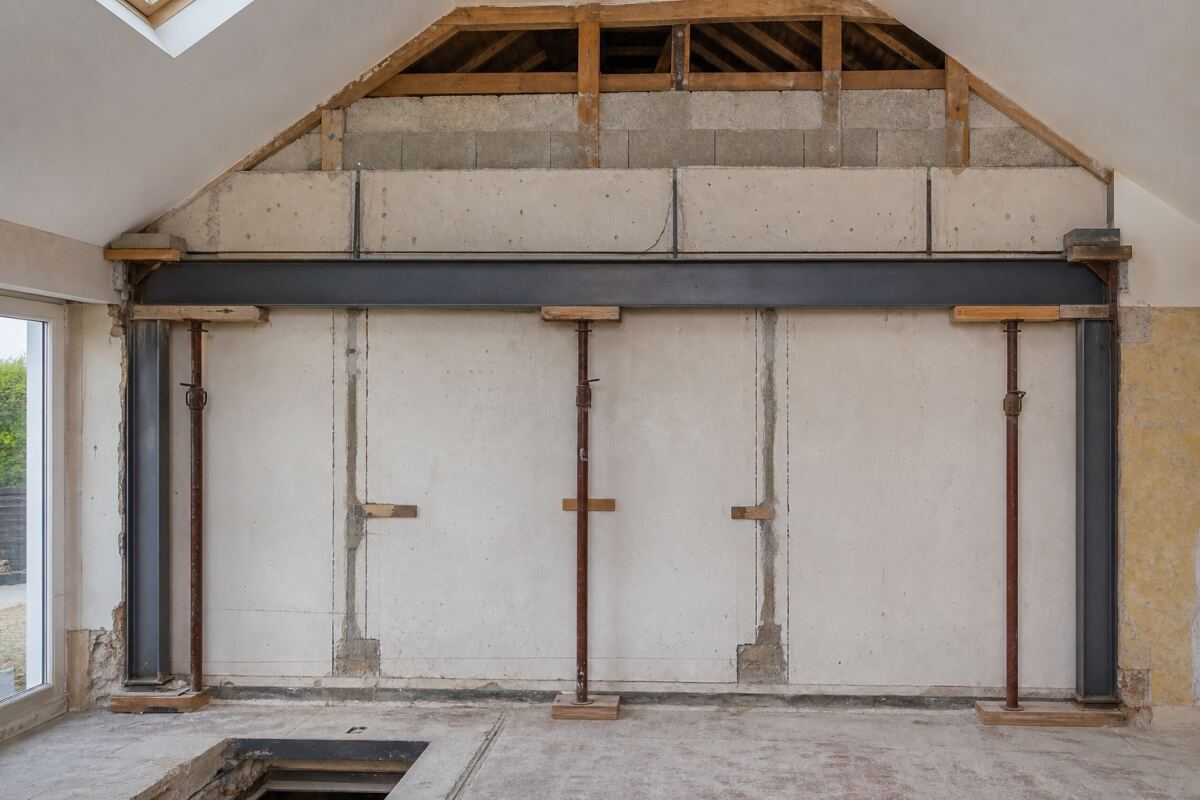

Étayer avant d’affaiblir
La méthode décrit ce qui doit être repris, où placer aiguilles, poutrelles et étais, et sur quels supports ils reposent. Un plancher intermédiaire n’est pas automatiquement capable de recevoir les réactions des étais. Il peut falloir reporter jusqu’au sol porteur ou créer des répartitions sur plusieurs niveaux.
La ressource de Prévention BTP sur la création d’ouvertures dans les murs porteurs insiste sur l’analyse préalable et le mode opératoire. Les dispositifs provisoires sont aussi importants que la poutre définitive, car le mur traverse une phase où sa résistance est réduite.
Tenir compte du vent et de la météo
Ouvrir un pignon expose temporairement les combles et peut supprimer une partie de la stabilité au vent. La météo, la fermeture provisoire et le contreventement temporaire entrent dans le phasage. Une bâche mal fixée peut agir comme une voile. Le chantier doit pouvoir être mis en sécurité chaque soir.
La page de Prévention BTP consacrée au risque d’effondrement rappelle que les modifications de stabilité et les ouvrages provisoires doivent être anticipés. On ne laisse pas une découpe inachevée en attendant une livraison.
Exécuter l’ouverture par étapes contrôlées
L’entreprise matérialise les limites, consigne les réseaux, installe les protections et fait valider l’étaiement. Elle prépare les appuis, pose la poutre selon la séquence calculée, puis retire la maçonnerie par blocs maîtrisables. La découpe limite vibrations et arrachement des zones conservées. Les déchets ne sont pas accumulés sur un plancher sans contrôle de charge.
Les jambages sont reconstruits ou renforcés avec les matériaux prescrits. Les calages sous poutre sont pleins et durables. Les assemblages, soudures, boulons, ancrages et protections anticorrosion ou feu sont contrôlés avant habillage. Les étais sont retirés progressivement après obtention des résistances prévues.
Si l’existant diffère du relevé — conduit, vide, pierre friable, chaînage absent — le chantier s’arrête localement. Le concepteur met à jour son détail ; l’entreprise ne réduit pas un appui ou ne soude pas une pièce improvisée pour respecter le calendrier.
Traiter les tableaux, le seuil et les raccords
Une baie durable exige une pente et un rejet d’eau, des membranes continues, des fixations dans des supports résistants et une isolation raccordée. Les jambages doivent être suffisamment plans pour la menuiserie sans recouvrir les dispositifs à inspecter. Les mousses expansives assurent un calfeutrement, pas à elles seules toute l’étanchéité ou la fixation.
Le seuil est coordonné avec le sol intérieur, la terrasse extérieure et le drainage. Une terrasse ne doit pas renvoyer l’eau vers la menuiserie. Si la baie modifie l’usage d’une pièce, vérifiez ventilation, chauffage, protection solaire et garde-corps éventuel.
Le devis cite la note de calcul et les plans. Il décrit étaiement, poutre, poteaux, appuis, fondations, découpes, évacuation, protection au feu, traitement anticorrosion, menuiserie et raccords. Les dimensions, qualités d’acier ou de béton, ancrages et délais de cure sont traçables. Les travaux d’électricité, chauffage, façade et peinture ne doivent pas rester implicites.
Demandez qui valide chaque étape cachée et qui coordonne les corps d’état. Les aléas sont assortis d’une procédure et de prix unitaires lorsque c’est pertinent. Vérifiez les assurances et les références sur des ouvertures comparables. Un montant très bas sans études, moyens provisoires ni finitions n’est pas comparable à une offre complète.
Erreurs fréquentes
- dimensionner seulement le linteau sans vérifier jambages et fondations ;
- ignorer le rôle du pignon dans le contreventement ;
- commander la menuiserie avant l’accord des plans structurels ;
- poser des étais sur un plancher non vérifié ;
- laisser une grande ouverture provisoire exposée au vent ;
- couper un chaînage sans solution de continuité ;
- modifier la largeur sur chantier ;
- traiter l’étanchéité après la pose comme une simple finition.
Réceptionner et suivre
Avant habillage, photographiez appuis, ancrages, calages, protections et raccords. Contrôlez niveaux, aplomb, dimensions et conformité à la note. Après retrait des étais, relevez les fissures existantes et vérifiez portes, planchers et toiture. Toute fissure nouvelle ou déformation entraîne une visite avant peinture.
Testez l’écoulement autour de la baie sans inonder artificiellement la façade. Conservez autorisations, études, plans de récolement et références des produits. Pour organiser la remise en état des murs adjacents, notre comparatif des matériaux de maçonnerie aide à identifier les supports, mais les détails doivent suivre le système réellement rencontré.
Comparer trois familles de solutions structurelles
Le linteau ou la poutre sur jambages existants
Cette solution est possible lorsque les retours de mur sont assez larges, cohérents et correctement fondés. La poutre reprend les charges verticales tandis que la maçonnerie restante assure les appuis. Le calcul vérifie la contrainte sous chaque appui, la stabilité des jambages et la continuité des chaînages. Des sommiers peuvent répartir la réaction.
Elle devient moins favorable près d’un angle ou dans un mur hétérogène. Allonger l’appui ne suffit pas si la pierre, la brique ou le bloc n’a pas la cohésion nécessaire. Une reprise locale des jambages peut être intégrée avant la pose.
Le portique avec poteaux
Deux poteaux et une poutre forment un cadre qui peut mieux maîtriser des efforts horizontaux selon ses assemblages et ses ancrages. Cette solution réduit la dépendance à des jambages faibles, mais concentre les charges aux pieds des poteaux. Des massifs, semelles ou longrines peuvent être nécessaires. Les liaisons doivent également tenir compte de la corrosion et du feu.
Le portique occupe de l’épaisseur et peut créer des ponts thermiques. Son implantation est coordonnée avec le dormant, les volets et les finitions. Un habillage ne doit pas cacher une zone qui doit rester inspectable avant réception.
La reprise plus globale du pignon
Si le mur est très fissuré, sans chaînage ou insuffisant pour le contreventement, le projet peut inclure reconstruction de jambages, chaînages ou panneaux résistants. Cette solution est plus lourde mais parfois plus cohérente qu’une poutre sur un support incertain. Elle exige un phasage fin pour maintenir toiture et planchers.
Le choix se fait sur une comparaison de sécurité, faisabilité, hauteur, isolation et coût complet. Aucun système n’est universellement supérieur.
Anticiper les réseaux et équipements de la baie
Un coffre de volet, une motorisation, un capteur, un radiateur et des prises nécessitent des réservations. Les gaines ne traversent pas les poteaux ou les zones d’ancrage sans accord. Le coffre ne doit pas réduire l’appui de la poutre ni interrompre l’étanchéité à l’air. Une alimentation électrique extérieure respecte les protections requises.
Pour une baie très vitrée, vérifiez protection solaire, surchauffe et ventilation. Le poids des vantaux et les efforts d’utilisation sont repris par un seuil rigide et plan. Un support qui se déforme compromet étanchéité et fonctionnement, même si la structure principale reste sûre.
Organiser une réunion de préparation utile
Avant fabrication, réunissez concepteur, maçon et menuisier avec les plans cotés. Validez niveaux finis, épaisseur des doublages, position du dormant, appuis structurels, sens d’ouverture et traitement extérieur. Marquez physiquement les limites sur le mur. Cette étape détecte une incompatibilité avant qu’une poutre ou une baie sur mesure ne soit commandée.
Le compte rendu indique les points d’arrêt : après sondages, après fondations éventuelles, après pose de la structure et avant habillage. Les personnes habilitées à valider sont nommées. Les photos ne remplacent pas toujours une visite, notamment pour les appuis et assemblages.
Maîtriser les nuisances et la continuité du logement
La découpe produit bruit, vibrations et poussières. Définissez confinement, aspiration, horaires, stockage et évacuation. Protégez les pièces habitées et les équipements sensibles. Si le mur contient des matériaux concernés par un diagnostic réglementaire, la méthode et l’entreprise sont adaptées avant ouverture.
Prévoyez fermeture provisoire, sécurité contre l’intrusion et maintien d’une ventilation. Une baie ne doit pas rester bâchée de façon aléatoire pendant plusieurs jours. Les dates de fabrication de la menuiserie et de disponibilité du levage sont alignées sur le gros œuvre.
Contrôler les premières semaines
Après la pose, faites fonctionner plusieurs fois la menuiserie et vérifiez les jeux. Observez les joints après pluie et variation de température. Une fissure fine de finition peut apparaître entre matériaux ; elle est photographiée et surveillée. Une déformation du dormant, une fissure diagonale ou un bruit structurel déclenche une inspection avant reprise esthétique.
Contrôlez également le niveau des sols et l’état des pièces au-dessus. La nouvelle concentration des charges doit rester sans effet visible. Le suivi prévu dans l’étude est conservé dans le dossier du bâtiment, utile lors d’une vente ou d’un futur agrandissement.
Au premier entretien annuel, examinez les joints périphériques, le seuil, les évacuations et les protections de la structure. Une menuiserie peut rester fonctionnelle alors qu’un joint extérieur commence à se décoller. Une intervention précoce évite que l’eau atteigne les appuis nouvellement créés. Notez les opérations dans le carnet du logement avec des photographies comparables.
