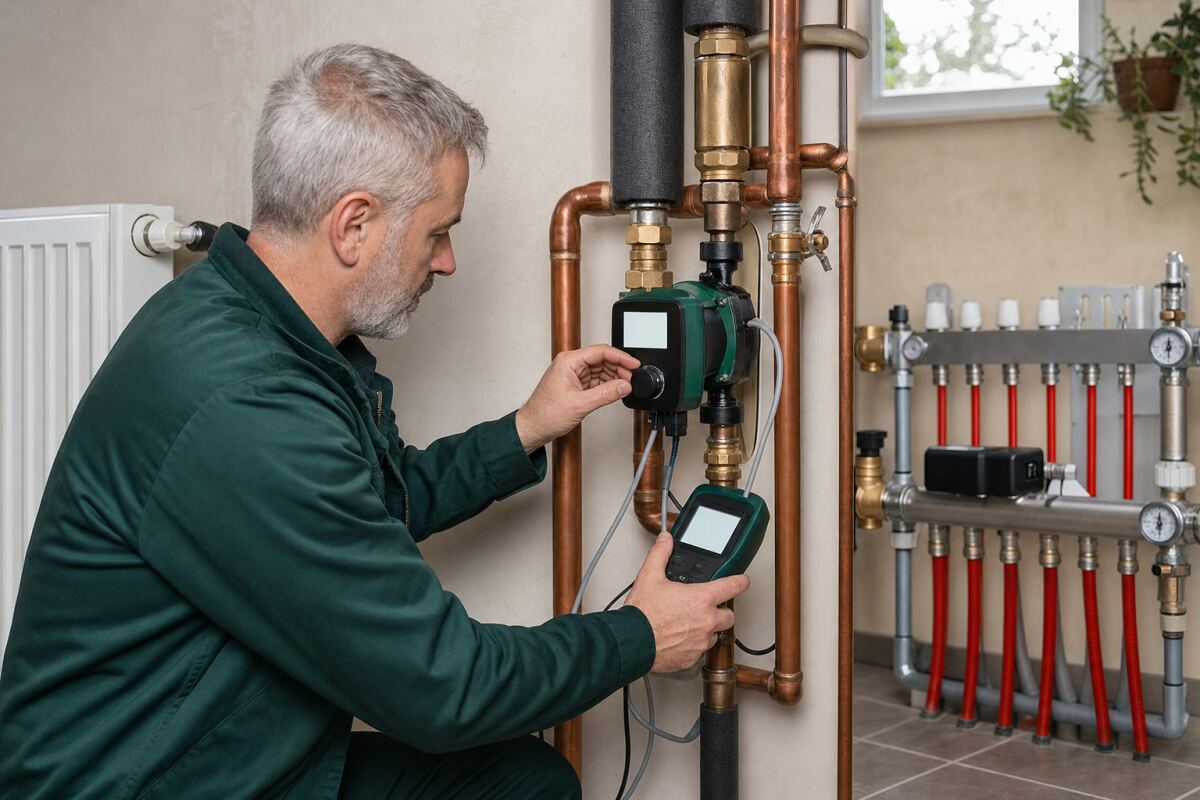

Les pictogrammes d’un circulateur moderne proposent souvent radiateur, plancher chauffant, pression proportionnelle, pression constante et plusieurs niveaux. Choisir le symbole au hasard peut chauffer le logement, mais pas forcément avec un débit stable ni une consommation minimale. Le mode dépend de la façon dont les vannes font varier la résistance du réseau.
Dans un réseau de radiateurs bitube, la pression proportionnelle convient souvent parce que les robinets ferment à charge partielle. Un plancher avec collecteur et actionneurs peut demander une pression plus constante. Ces règles restent des points de départ : le réglage final vérifie le débit du circuit défavorisé, le bruit et les exigences du générateur.
Identifiez le type de réseau, les vannes deux voies, mélangeurs, collecteurs et éventuel séparateur. Relevez le mode actuel, le niveau de courbe et la puissance électrique affichée. Notez les bruits lorsque les robinets ferment et les pièces qui chauffent mal à pleine demande.
Vérifiez les diamètres, longueurs et organes du circuit hydraulique le plus défavorisé. Relevez le débit minimal du générateur et la présence d’un bypass. Comparez les symptômes avant et après tout désembouage ou équilibrage récent.
En pression constante, le circulateur maintient une hauteur proche de la consigne malgré la variation de débit. En pression proportionnelle, la hauteur diminue avec le débit pour suivre la réduction des pertes du réseau. Une courbe fixe impose une relation vitesse-débit sans adaptation directe aux fermetures de vannes.
Une pression trop élevée augmente les débits, les bruits et la puissance électrique. Une pression trop faible prive la branche défavorisée et peut mettre le générateur en défaut. L’équilibrage fixe la répartition ; le mode du circulateur ne corrige pas des branches laissées sans limitation.
Pour fixer le principe de fonctionnement, la fiche technique Wilo du circulateur Stratos PICO présente séparément les modes à pression différentielle constante et variable.
Le mode constant est utilisé sur un réseau de radiateurs très variable et maintient trop de pression à faible charge. Le mode proportionnel descend trop bas pour un collecteur qui exige une pression stable. La courbe choisie est insuffisante pour la branche la plus longue.
Un filtre colmaté ou des boues sont compensés par une vitesse excessive. Les robinets non préréglés laissent les circuits proches absorber le débit. Le circulateur interne du générateur et une pompe externe interagissent sans découplage.
Mesurez le comportement avec toutes les zones ouvertes puis avec une seule branche représentative. Relevez débit, pression disponible ou indices fabricant et puissance électrique pour chaque mode testé. Contrôlez la température des émetteurs défavorisés après stabilisation.
Écoutez les vannes et mesurez l’écart départ-retour plutôt que de juger seulement la vitesse. Vérifiez la propreté du filtre et l’équilibrage avant de conclure à un manque de pompe. Confirmez que le générateur conserve son débit minimal au réglage le plus économique.
Un réseau bitube à robinets deux voies commence généralement par une pression proportionnelle. Un circuit qui doit conserver une pression au collecteur peut nécessiter la pression constante. La courbe est abaissée jusqu’au seuil où le point défavorisé ne reçoit plus son débit, puis relevée avec marge.
Un bruit à faible charge indique souvent une pression excessive ou un défaut d’équilibrage. Une pièce froide à pleine charge impose de distinguer manque de pression, vanne bridée et émetteur sous-dimensionné. Un débit minimal de générateur non respecté nécessite une solution dédiée, pas seulement une vitesse supérieure.
Choisir une correction proportionnée
Équilibrez les branches et nettoyez les filtres avant le réglage final. Sélectionnez le mode correspondant au comportement des vannes et du collecteur. Ajustez le niveau par essais successifs du plus faible vers le niveau suffisant.
Coordonnez la pompe externe avec le circulateur du générateur ou le séparateur. Réglez bypass et vannes différentielles après stabilisation de la courbe de pompe. Consignez le pictogramme, le niveau, la puissance et les mesures de réception.
Pour choisir le réglage ou le composant adapté, la documentation Wilo du circulateur Stratos répertorie la vitesse constante, la pression différentielle constante et la pression différentielle variable parmi les modes disponibles.
Laisser le mode maximal en permanence gaspille de l’électricité et peut faire siffler les vannes. Choisir le mode plancher ou radiateur par le seul nom ignore le schéma réel. Réduire la pompe jusqu’au silence peut supprimer le débit nécessaire au générateur.
Changer simultanément pompe, équilibrage et loi d’eau empêche d’identifier l’amélioration. Lire le débit estimé par la pompe comme une mesure certifiée peut fausser le diagnostic. Ignorer une interaction entre deux circulateurs crée des débits inverses ou instables.
Le guide sur l’équilibrage préalable des radiateurs complète cette analyse.
Pour organiser le contrôle final, la documentation Danfoss sur l’équilibrage automatique indique que un réseau bitube à ouvertures variables subit des changements continus de débit et de pression qui doivent être maîtrisés.
Pour le choix entre pression constante, pression proportionnelle et courbe fixe sur un circulateur électronique, une intervention sérieuse commence par une photographie du fonctionnement et non par le remplacement du premier composant suspect.
Le chauffagiste chargé de la mise en service hydraulique doit expliquer comment ses contrôles permettent de fournir le débit requis au point défavorisé avec la pression et la consommation électrique les plus faibles compatibles.
Comparer des devis portant sur le même résultat — Circulateur à vitesse variable
Pour le choix entre pression constante, pression proportionnelle et courbe fixe sur un circulateur électronique, une offre cohérente décrit le symptôme mesuré, le résultat attendu et les limites de l’installation existante.
Le point hydraulique défavorisé atteint sa température à pleine charge. Les vannes restent silencieuses lorsque la charge diminue. Le débit minimal du générateur est conservé.
La puissance électrique du circulateur est cohérente avec le service rendu. L’écart départ-retour reste stable dans les principaux scénarios. Le mode et le niveau final sont étiquetés et enregistrés.
Éviter les promesses absolues
La bonne intervention est celle qui permet de fournir le débit requis au point défavorisé avec la pression et la consommation électrique les plus faibles compatibles sans déplacer le problème vers le générateur ou une autre zone.
Le second dossier sur le diagnostic de l’embouage avant d’augmenter la pompe aide à replacer l’intervention dans les déperditions et les usages.
La méthode en sept décisions
Pour le choix entre pression constante, pression proportionnelle et courbe fixe sur un circulateur électronique, la qualité du résultat dépend autant du diagnostic et de la mise en service que du composant choisi.
