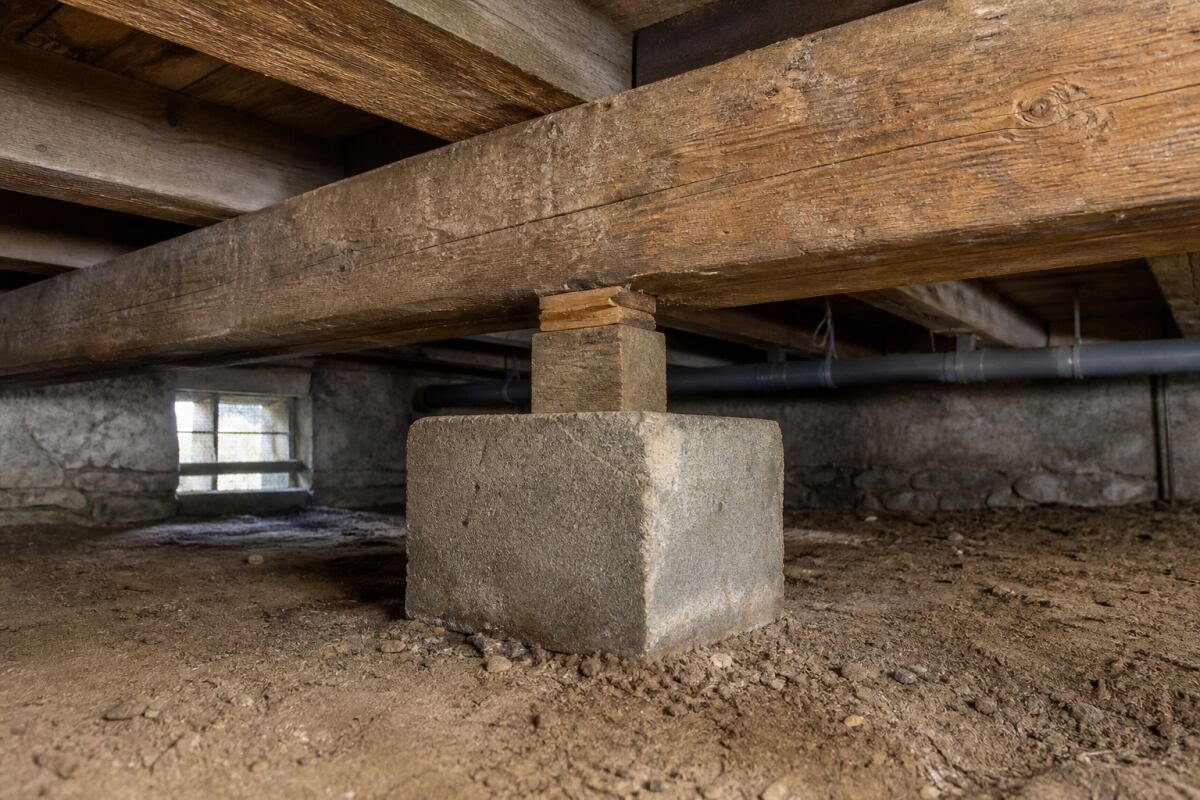

Découvrir des cales, morceaux de bois, briques ou plaques métalliques sous un plancher de vide sanitaire peut correspondre à une reprise ancienne, à un réglage prévu ou à une réparation improvisée d’un appui perdu. Leur présence ne permet pas de conclure seule. Il faut identifier ce qu’elles portent, la matière utilisée, la surface d’appui et surtout la raison pour laquelle un vide s’est créé. Retirer ou remplacer une cale sans comprendre le chemin des charges peut provoquer un déplacement immédiat.
Commencer par reconnaître le plancher
Un plancher sur vide sanitaire peut être constitué de poutrelles-hourdis, d’une dalle portée, de solives bois, de poutres métalliques ou d’un système mixte. Chaque solution transmet les charges vers des murs, poutres, refends ou plots précis. Une cale située sous une poutrelle n’a pas le même rôle qu’un morceau placé entre une cloison et le plancher.
Recherchez les plans, repérez le sens de portée et identifiez les appuis normaux. N’entrez pas dans un vide sanitaire instable, inondé, très bas ou susceptible de contenir une atmosphère dangereuse. L’accès doit être ventilé et sécurisé.
Distinguer calage prévu et calage de fortune
Un dispositif prévu est documenté
Certains assemblages utilisent des cales techniques, platines, appareils d’appui ou mortiers de scellement. Leur matériau, leur dimension et leur position répondent à une conception. Ils sont stables, protégés de l’humidité et transmettent la charge sur une surface suffisante.
À l’inverse, une chute de bois tendre, une tuile, un empilement de briques ou une tôle fine coincée après coup évoquent une intervention non documentée. La cale peut s’écraser, pourrir, glisser ou créer un point dur qui fissure l’élément porté.
La date donne un indice
Demandez quand le calage a été ajouté et pour quel symptôme : plancher qui vibrait, affaissement, grincement, fissure ou vente du bien. Une reprise ancienne stable n’est pas automatiquement correcte, mais une cale récemment forcée pour masquer un mouvement actif appelle un contrôle rapide.
Comprendre pourquoi le vide est apparu
Plusieurs mécanismes sont possibles :
- tassement d’un plot, d’un refend ou de la fondation ;
- retrait ou écrasement d’une pièce de bois ;
- flèche excessive d’une poutre ou d’un plancher ;
- appui initial trop court ou mal rempli ;
- dégradation par humidité, insectes ou corrosion ;
- dépose d’une cloison qui participait involontairement au soutien ;
- modification des charges au-dessus ;
- mouvement du sol sous une partie de la maison.
La fiche AQC sur les tassements courants des fondations rappelle qu’un remblai mal compacté, un sol hétérogène ou des fondations insuffisantes peuvent produire des déplacements différentiels. La cale ne fait alors que rétablir temporairement un contact sans stabiliser le support.
Examiner les signes dans les pièces
Au-dessus de la zone, recherchez pente du sol, carrelage fissuré, parquet ouvert, plinthes séparées, cloison fendue, portes qui frottent et mobilier qui n’est plus de niveau. Notez si les vibrations changent à proximité de la cale. Contrôlez aussi les murs extérieurs et refends : une fissure horizontale au niveau d’un plancher peut provenir de sa rotation sur appui, mécanisme décrit dans la fiche AQC sur les fissures structurelles des maçonneries.
Une absence de symptôme visible ne valide pas le calage. Certaines charges permanentes peuvent être mal reprises sans mouvement spectaculaire jusqu’à l’ajout d’une bibliothèque, d’une baignoire ou d’une cloison.
Contrôler l’humidité et la durabilité
Dans un vide sanitaire humide, le bois non protégé perd sa résistance et favorise le développement biologique. L’acier non adapté corrode, augmente de volume et peut éclater le béton voisin. Une brique creuse chargée sur une arête peut casser brutalement. Vérifiez ventilation, eau stagnante, fuite de réseau et remontées capillaires.
Consultez également le guide sur la ventilation du vide sanitaire. Corriger l’air ou l’eau ne remplace pas la reprise structurelle, mais évite que le nouvel appui ne se dégrade comme l’ancien.
Ne pas tester en retirant la cale
Une cale peut porter une charge importante même si elle paraît libre sur un côté. La frapper, la retirer ou introduire un cric peut déplacer le plancher, fissurer une cloison ou faire tomber des éléments. Un soulèvement de quelques millimètres modifie les efforts dans une zone plus large que le point visible.
De même, ajouter des cales très serrées ne « renforce » pas nécessairement : cela peut créer un appui imprévu sous une poutrelle ou une dalle, produire une flexion inverse et concentrer les charges sur un support non fondé.
Le diagnostic proportionné
Relevé géométrique
Le professionnel mesure niveaux, flèche et aplomb depuis des repères stables. Il cartographie les appuis et suit les fissures. Les mesures sont comparées aux portées, charges et caractéristiques du plancher, pas à une impression visuelle.
Reconnaissance des appuis et du sol
Selon le cas, une ouverture localisée vérifie la longueur d’appui, l’état du béton ou du bois et les armatures. Si un refend ou un plot a tassé, une reconnaissance de fondation et une étude de sol peuvent être nécessaires. La plaquette AQC sur les fondations superficielles fournit le cadre des points à vérifier autour du sol, des fouilles et des liaisons.
Vérification des charges
Listez les transformations : nouvelle chape, carrelage lourd, cloison, baignoire, poêle, cuisine ou stockage. Une cale apparue après travaux peut révéler que le plancher n’a pas été vérifié pour la nouvelle charge.
Quand sécuriser immédiatement
Interdisez la zone au-dessus et demandez un avis rapide si la cale s’écrase, glisse ou tombe, si un appui s’effrite, si le plancher descend visiblement, si des craquements se produisent ou si une fissure évolue rapidement. N’ajoutez aucune charge et ne travaillez pas sous un élément instable.
Un étaiement provisoire peut être prescrit, mais ses appuis haut et bas doivent être vérifiés. Poser un étai sur un dallage mince ou sous une poutrelle fragile déplace le risque au lieu de le supprimer.
Réparations possibles
Si le problème est un défaut local d’appui sur un support stable, la réparation peut consister à reconstituer une surface d’appui durable avec un matériau et un mortier adaptés, après étaiement calculé. Une pièce dégradée peut être renforcée ou remplacée en conservant le chemin des charges.
Si le support a tassé, il faut d’abord le stabiliser : reprise de fondation, reconstruction du plot, amélioration du sol ou autre solution conçue après diagnostic. Si le plancher est insuffisant, la réponse peut être un renfort de poutre, un appui supplémentaire fondé ou une réduction de charge. Chaque option modifie la structure et doit être vérifiée dans son ensemble.
Ce qu’un devis doit contenir
Le devis précise le plancher concerné, la cause retenue, les charges, le phasage, l’étaiement, la dépose des cales existantes, le nouvel appui, sa fondation et les contrôles de niveau. Il inclut le traitement de l’humidité si elle participe au désordre. Les photographies avant fermeture et un plan de l’appui sont remis avec la réception.
Évitez une proposition limitée à « mise en place de plots et calage » sans dimensions ni vérification du sol. Le coût immédiat peut être faible, mais la nouvelle cale risque de suivre le mouvement de l’ancienne.
Reconstituer le chemin des charges pièce par pièce
Commencez au-dessus du point calé : cloison, mur porteur, bibliothèque, poêle, baignoire ou poteau peuvent concentrer une charge absente du plan d’origine. Suivez ensuite solives, poutres et appuis jusqu’au sol. Une cale sous une poutre principale n’a pas le même enjeu qu’une petite pièce sous une lambourde. Dessinez ce chemin et notez les dimensions ; le diagnostic devient compréhensible et vérifiable.
Recherchez aussi les modifications. Une cloison légère remplacée par une maçonnerie, une trémie d’escalier, un plancher carrelé ou une salle de bain ajoutée peut changer la répartition. À l’inverse, la suppression d’un mur peut avoir retiré un appui. Les factures et photographies anciennes permettent souvent de dater le calage par rapport aux travaux.
Reconnaître les matériaux de calage
Bois et matériaux compressibles
Une chute de bois peut avoir servi de réglage temporaire. Dans un vide sanitaire humide, elle peut se comprimer, pourrir ou attirer des insectes. Même sèche, une petite cale concentre l’effort et peut fendre la fibre de la poutre. Sa présence n’est pas toujours une urgence, mais elle impose de vérifier surface d’appui, essence, humidité et stabilité.
Briques, parpaings et empilements
Des éléments creux posés dans le mauvais sens, sans mortier ni fondation, résistent mal aux charges concentrées et aux déplacements latéraux. Un empilement de briques, tuiles et morceaux de béton signale généralement une intervention empirique. Ne le démontez pas pour le photographier : il peut reprendre une part importante de la charge.
Acier et vérins laissés en place
Un potelet métallique peut être prévu, mais il doit reposer sur une platine et une fondation dimensionnées, être protégé contre la corrosion et fixé contre le déplacement. Un vérin de chantier n’est pas automatiquement un appui permanent. Vérifiez sa capacité, son verrouillage et la documentation de la réparation.
Analyser le sol du vide sanitaire
Un plot ajouté transmet une charge au terrain. Si le sol est meuble, remanié ou humide, le nouvel appui peut tasser et déplacer le problème. Une semelle visible doit être mesurée ; un simple pavé posé sur la terre ne prouve pas une fondation. En présence de plusieurs cales alignées, recherchez un tassement général du support ou une poutre trop souple plutôt que plusieurs défauts indépendants.
Observez les traces de ruissellement, l’état des réseaux et la topographie extérieure. Une fuite d’évacuation peut ramollir localement le sol. Un film d’eau après pluie peut indiquer une ventilation insuffisante, un terrain extérieur trop haut ou un drainage absent. Le traitement de l’eau doit être compatible avec les fondations : creuser un caniveau au pied d’un mur peut les déchausser.
Mesurer sans provoquer de mouvement
Relevez le niveau du plancher depuis les pièces et, si l’accès est sûr, la flèche des poutres depuis le vide sanitaire. Marquez les points de mesure pour les reproduire. Photographiez chaque appui avec une étiquette et une échelle. Contrôlez les fissures des murs, les jeux sous plinthes et le fonctionnement des portes. Une évolution rapide est plus préoccupante qu’une déformation ancienne stabilisée, mais l’ancienneté ne garantit pas la capacité sous de nouvelles charges.
N’utilisez pas un vérin pour « voir si le plancher remonte ». Soulever brutalement peut fissurer cloisons, réseaux et revêtements. Lorsqu’un relevage est prévu, il est calculé, progressif et surveillé. Il peut être préférable de stabiliser le plancher dans sa position actuelle plutôt que de rechercher un niveau parfait au prix de dommages secondaires.
Questions à poser avant d’accepter les travaux
- Quelle charge l’appui reprend-il aujourd’hui et après travaux ?
- Sur quelle fondation le nouvel appui reposera-t-il ?
- Le sol a-t-il été vérifié et quelles hypothèses de portance sont utilisées ?
- Comment le plancher sera-t-il étayé pendant la dépose de la cale ?
- Le projet prévoit-il un relevage ou seulement une stabilisation ?
- Comment éviter le poinçonnement de la poutre et le déplacement latéral ?
- Quels contrôles seront réalisés avant le retrait des étais ?
- La ventilation, l’humidité ou la fuite identifiée sont-elles traitées séparément ?
Réception et suivi
Avant fermeture, vérifiez dimensions de la semelle ou du plot, matériau de l’appui, platines, fixations et protection contre l’humidité. Demandez les photos du ferraillage et du support. Le niveau final doit être comparé à l’état initial ; toute variation doit correspondre au relevage prévu et non à un effet involontaire.
Conservez un accès d’inspection lorsque cela est possible. Contrôlez à nouveau après la mise en charge complète de la pièce et après une saison humide. Une cale disparue ne suffit pas à prouver la réussite : l’appui doit rester stable, sec et correctement lié au chemin des charges.
Assainir le vide sanitaire sans modifier les appuis
Si l’humidité participe au désordre, commencez par réparer les fuites et vérifier les entrées d’eau. La ventilation doit parcourir le volume sans laisser de poche morte, tout en respectant les exigences liées au radon dans les zones concernées. Le guide Hektor Services consacré à la ventilation d’un vide sanitaire détaille les points de contrôle. Ajouter un ventilateur au hasard peut refroidir un plancher, augmenter la condensation saisonnière ou aspirer de l’air vers le logement.
Ne décaissez pas le sol pour gagner de la hauteur sans connaître la profondeur des semelles. Retirer quelques dizaines de centimètres près d’un mur peut supprimer son confinement ou son appui latéral. Si l’accès doit être amélioré, le terrassement est dessiné, phasé et maintenu à distance des fondations. Les gaines et canalisations doivent rester supportées indépendamment des cales structurelles.
Après assainissement, mesurez l’humidité du bois ou l’état de corrosion avant de refermer. Une poutre durablement dégradée ne retrouve pas sa section parce que le volume est devenu sec. La réparation combine alors traitement de la cause et restitution de la capacité.
Distinguer stabilisation, remise à niveau et renforcement
Stabiliser consiste à empêcher l’aggravation sans forcément corriger la pente ancienne. Remettre à niveau impose un relevage contrôlé et peut endommager cloisons, canalisations, carrelages ou escaliers. Renforcer augmente la capacité du plancher pour les charges actuelles ou futures. Ces objectifs sont différents et doivent apparaître séparément dans l’offre.
Avant un relevage, relevez les jeux disponibles autour des réseaux et des menuiseries. Une conduite rigide traversant le plancher peut être mise en traction. Un mur posé sur la zone soulevée peut transférer une charge vers l’étage. Le concepteur fixe des incréments et des points de mesure ; l’entreprise s’arrête si un seuil est dépassé.
Si l’usage futur ajoute un poêle, une baignoire ou une bibliothèque, intégrez-le avant de dimensionner l’appui. Réparer pour l’état vide puis charger fortement quelques mois plus tard peut annuler la marge. Le dossier final indique la charge prise en compte et interdit les extrapolations silencieuses.
Pour un plancher bois ancien, contrôlez également les assemblages éloignés de la cale. Le relevage d’une poutre peut remettre en charge une solive jusque-là partiellement déchargée. Sur un plancher poutrelles-hourdis, vérifiez que l’appui ne poinçonne pas un entrevous non porteur. La pièce de reprise doit contacter l’élément structurel identifié, jamais le premier matériau accessible.
Si plusieurs cales ont été posées à des dates différentes, classez-les par matériau, niveau et état. Cette chronologie aide à distinguer une campagne unique de réparation d’une succession de corrections. Dans le second cas, la répétition démontre que la cause n’a probablement pas été traitée et justifie une investigation plus globale du plancher et de ses fondations.
La conclusion pratique
Une cale sous un plancher est un symptôme ou un composant, jamais un diagnostic. Déterminez ce qu’elle porte, pourquoi le contact a été perdu et où la charge repart. Si le support est stable, un appui correctement conçu peut résoudre le défaut. Si le sol, la fondation ou le plancher continue de bouger, le calage masque seulement l’évolution. La règle sûre est simple : ne retirez, ne serrez et ne remplacez rien avant d’avoir reconstitué le chemin complet des charges.
