Une scie de 2 000 watts et un aspirateur de 1 400 watts ne résument pas un atelier à 3 400 watts. Les moteurs demandent un courant de démarrage, certaines machines tournent en charge, le compresseur repart sans prévenir et l’éclairage ne doit pas disparaître au moment où une lame ralentit.
Le dimensionnement part des séquences de travail : quelles machines démarrent ensemble, lesquelles sont mobiles, lesquelles imposent une coupure dédiée et quel agrandissement est plausible. Cette analyse évite aussi bien la multiprise permanente que le tableau surdimensionné sans justification.
Relevez tension, puissance, courant nominal et consignes de protection sur chaque plaque machine. Notez le type de moteur, le mode de démarrage et la fréquence réelle des démarrages. Décrivez les combinaisons usuelles entre machine principale, aspiration, compresseur et chauffage.
Mesurez la distance entre tableau, prises et machines fixes. Repérez poussières conductrices, humidité, copeaux, chocs et besoins de ventilation. Identifiez les arrêts d’urgence et les coupures déjà intégrés aux machines.
Un moteur peut appeler plusieurs fois son courant nominal pendant un temps bref au démarrage. La courbe du disjoncteur doit laisser passer l’appel normal sans renoncer à la protection du câble. Une rallonge augmente impédance et chute de tension, ce qui peut prolonger le démarrage.
Deux machines rarement simultanées ne justifient pas la même puissance qu’un couple scie-aspiration systématique. L’éclairage réparti sur un circuit approprié réduit le risque de noir complet après un défaut machine. La poussière et la température modifient les conditions de refroidissement des appareils et conducteurs.
Pour fixer le cadre technique, le guide INRS sur la prévention du risque électrique précise que l’installation fixe, les machines et leurs dispositifs de protection doivent être examinés comme un ensemble.
Classer les causes plausibles
La puissance a été calculée avec les seuls courants nominaux. Un compresseur redémarre alors qu’une autre machine est déjà chargée. Plusieurs postes partagent une multiprise ou un enrouleur resté bobiné.
La ligne longue possède une section minimale sans marge de démarrage. La protection a été changée sans vérifier le conducteur et le courant de court-circuit. Une aspiration ajoutée après coup partage le départ de la machine.
Mesurer dans un ordre sûr
Enregistrez le courant et la tension pendant plusieurs démarrages représentatifs. Mesurez la chute de tension au récepteur et non seulement au tableau. Contrôlez les échauffements de prises, fiches, rallonges et bornes après une séquence de travail.
Vérifiez le temps et l’appareil exact qui déclenche. Testez les arrêts normaux et d’urgence selon les instructions des machines. Comparez les mesures au mode de pose, à la section et à la protection de chaque circuit.
Si une machine fixe domine la charge, prévoyez un circuit dédié adapté à sa notice. Si l’aspiration démarre avec la machine, calculez leur séquence commune. Si le compresseur crée la pointe, étudiez sa commande et son alimentation avant d’augmenter l’abonnement.
Si la tension chute fortement, corrigez la ligne ou les connexions avant d’accuser le moteur. Si plusieurs opérateurs peuvent travailler, retenez la simultanéité réellement possible. Si l’atelier évoluera vers le triphasé, documentez ce besoin avant de construire le tableau.
Choisir une correction proportionnée
Installez des circuits dédiés aux machines qui le nécessitent. Répartissez prises de service, éclairage et charges fixes sur des départs identifiables. Choisissez prises, enveloppes et câbles compatibles avec poussière, chocs et mobilité.
Ajoutez une commande d’aspiration seulement si son fonctionnement reste sûr et vérifiable. Réalisez une équipotentialité et une terre cohérentes pour les masses accessibles. Laissez le tableau, les protections et les coupures dégagés des stocks et copeaux.
Pour choisir une correction compatible, la documentation Hager sur les disjoncteurs moteur précise que une protection moteur tient compte des surcharges et des courts-circuits propres à ces récepteurs.
Refuser les raccourcis dangereux
Bloquer un disjoncteur ou augmenter son calibre peut laisser le câble surchauffer. Un enrouleur partiellement bobiné dissipe mal la chaleur sous forte charge. Une chute de tension répétée fatigue moteurs et contacteurs.
Une machine d’occasion peut avoir été modifiée sans mise à jour de son schéma. La poussière accumulée dans un coffret augmente échauffement et risque de défaut. Un arrêt d’urgence sur une machine ne coupe pas nécessairement toutes les autres énergies de l’atelier.
Le dossier sur les circuits et matériels adaptés aux installations extérieures complète cette analyse.
Vérifier les références applicables
Pour préparer la réception, le guide technique Hager de distribution électrique précise que le choix des câbles et protections dépend du courant, du mode de pose, du démarrage et des conditions thermiques.
Pour le dimensionnement électrique d’un atelier domestique équipé de moteurs, résistances et aspiration, l’absence de tension doit être vérifiée avec une méthode et un appareil adaptés par une personne compétente.

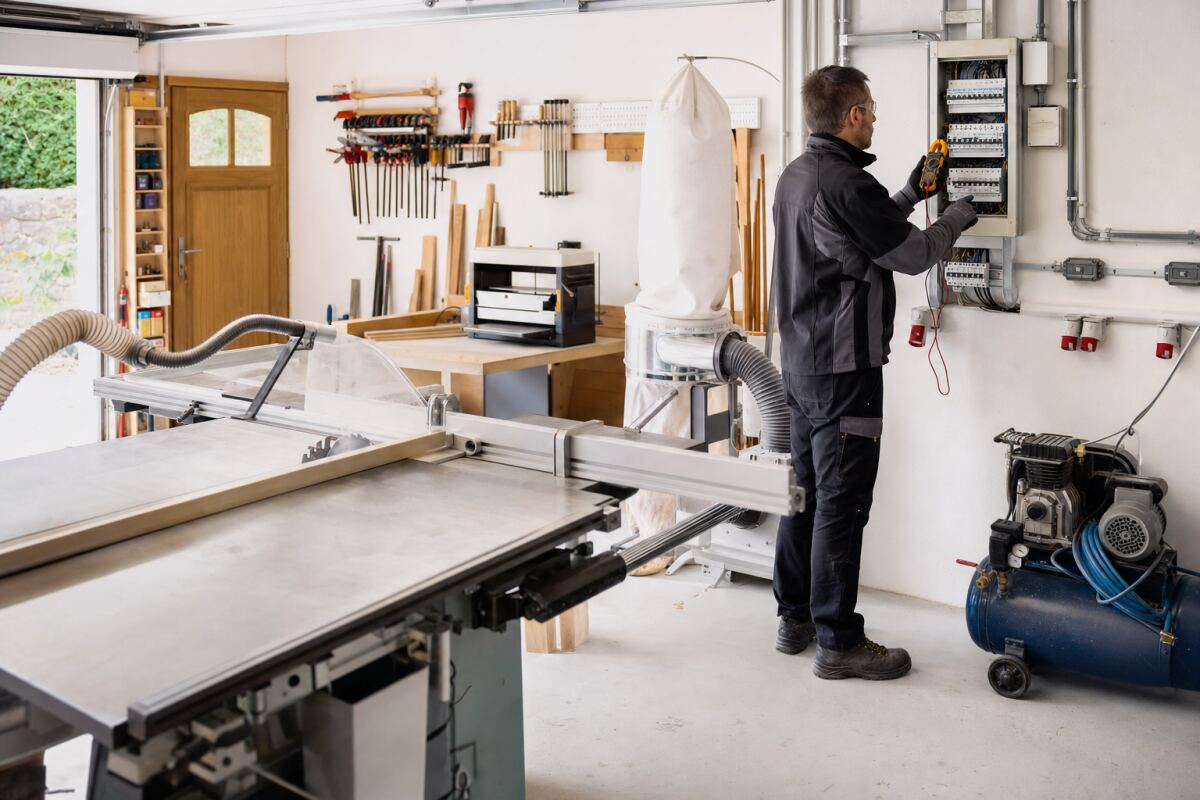

Cette photographie sert à faire démarrer et fonctionner les machines prévues sans déclenchement injustifié ni échauffement caché.
Pour le dimensionnement électrique d’un atelier domestique équipé de moteurs, résistances et aspiration, le dimensionnement inclut les pointes de démarrage, la simultanéité des usages et l’évolution vraisemblable de l’installation.
Comparer des devis portant sur le même résultat — Atelier domestique et machines puissantes
Pour le dimensionnement électrique d’un atelier domestique équipé de moteurs, résistances et aspiration, l’offre cohérente décrit le défaut constaté, le résultat attendu et le contrôle qui prouvera la correction.
Contrôler avant de refermer
Chaque machine démarre dans la configuration simultanée retenue. La tension et le courant restent dans les plages prévues sous charge. Les connexions ne présentent ni échauffement anormal ni chute localisée.
Réceptionner sous charge réelle
Les coupures et protections sont repérées depuis chaque poste de travail. L’éclairage utile reste disponible lorsqu’un circuit machine est isolé. Le dossier mentionne les puissances, mesures et réserves réellement disponibles.
Éviter les promesses absolues
La bonne intervention permet de faire démarrer et fonctionner les machines prévues sans déclenchement injustifié ni échauffement caché sans diminuer la protection des personnes ni déplacer le risque vers un autre circuit.
Le second guide sur la mesure de consommation d’un circuit dédié aide à replacer le chantier dans le fonctionnement du logement.
La méthode en sept décisions
Pour le dimensionnement électrique d’un atelier domestique équipé de moteurs, résistances et aspiration, la qualité du résultat tient autant à la mesure, au dimensionnement et à la réception qu’au matériel posé.
