Le compteur principal indique ce que consomme tout le logement. Il ne permet pas de savoir directement si le chauffe-eau, la pompe à chaleur, un atelier ou un logement annexe explique une dérive. Un sous-compteur mesure un départ identifié en aval du tableau. Il transforme une hypothèse en série de kilowattheures attribuables à un usage défini.
Cette mesure n’a de valeur que si le périmètre électrique est connu, l’appareil adapté et l’installation sûre. Un circuit peut alimenter plusieurs équipements ; un appareil peut utiliser plusieurs départs. Le sous-compteur ne remplace ni le compteur du gestionnaire pour facturer l’énergie ni une recherche de défaut. Il sert à établir un bilan technique reproductible.
Définir la question avant l’achat
Choisir l’usage à mesurer
Écrivez la décision recherchée : vérifier la consommation d’un chauffe-eau, comparer une pompe avant et après réglage, suivre un atelier ou répartir un usage interne. La durée nécessaire dépend du cycle. Un appareil continu se caractérise en quelques jours ; un chauffage exige plusieurs semaines et un contexte météo.
Fixer le périmètre
Repérez tous les conducteurs et auxiliaires qui participent à l’usage. Une pompe à chaleur peut avoir unité extérieure, appoint, circulateurs et régulation sur des circuits séparés. Mesurer seulement le compresseur sous-estime l’ensemble. À l’inverse, un départ partagé avec prises diverses rend l’attribution ambiguë et demande une autre stratégie.
Exploiter d’abord les données existantes
Consulter le compteur principal
Enedis indique que l’historique de consommation, les index quotidiens, la puissance maximale quotidienne et, sous conditions, la courbe de charge sont disponibles parmi les données de comptage. Elles donnent le contexte global avant d’ajouter du matériel.
Faire des tests temporaires sans démontage
Une prise mesurante adaptée peut caractériser un appareil branché, dans sa limite de courant et sans rallonge dangereuse. La courbe globale permet aussi un test marche-arrêt contrôlé. Ne coupez pas réfrigération, alarme, ventilation ou dispositif médical sans préparation. Une campagne simple peut suffire avant d’envisager un appareil modulaire.
Distinguer les appareils de mesure
Compteur d’énergie
Il cumule généralement les kilowattheures et peut afficher puissance, tension ou courant selon modèle. Un compteur modulaire se place dans une enveloppe prévue. Sa classe de précision, plage et conformité doivent être adaptées. Pour une répartition ayant une conséquence financière, vérifiez les exigences métrologiques et contractuelles au lieu d’utiliser un indicateur grand public.
Analyseur et capteur connecté
Un analyseur fournit davantage de grandeurs et une courbe détaillée ; une pince connectée peut faciliter un suivi non intrusif. La qualité dépend du capteur, de la phase, du facteur de puissance et de l’échantillonnage. Un affichage joli ne garantit pas une mesure juste. Demandez documentation, incertitude et export des données.
Choisir mesure directe ou transformateur de courant
Mesure directe
Le courant traverse le compteur dans ses bornes. Cette solution compacte impose une intensité maximale, une section et un serrage conformes. Elle modifie le chemin de puissance. La pose dans le tableau et les contrôles sont confiés à un électricien compétent, hors tension selon procédure ; le particulier ne travaille pas derrière les protections.
Mesure par transformateur
Un transformateur de courant entoure le conducteur et fournit un signal au compteur. Orientation, rapport et conducteur unique sont essentiels. Entourer phase et neutre ensemble peut annuler la mesure. Le secondaire et son câblage suivent les prescriptions. Certains transformateurs ne doivent pas rester ouverts sous courant ; la notice gouverne l’intervention.
Traiter monophasé et triphasé
Mesurer un départ monophasé
Le compteur reçoit tension de référence et courant du circuit selon son schéma. Phase et neutre doivent correspondre au même départ. Un neutre partagé ou une dérivation non identifiée fausse le périmètre et peut signaler une installation à corriger. Le schéma réel est relevé avant le choix du matériel.
Mesurer un départ triphasé
Les trois phases sont mesurées, avec neutre si le système le requiert. Un compteur monophasé sur une phase ne donne pas l’énergie totale. Ordre des phases, orientation des capteurs et affectation tension-courant influencent le signe et le calcul. L’électricien vérifie déséquilibre et cohérence des trois puissances.
Vérifier courant et puissance
Dimensionner sur le circuit
La protection, la section, le courant maximal et les appels au démarrage sont examinés. Le compteur ne doit pas devenir le maillon faible. La puissance souscrite du logement n’est pas la valeur de dimensionnement unique d’un départ. Enedis explique comment retrouver la puissance du compteur principal, utile au contexte global.
Considérer le facteur de puissance
Multiplier simplement volts et ampères donne une puissance apparente, pas toujours la puissance active facturée. Moteurs, alimentations électroniques et variateurs peuvent avoir un facteur de puissance variable. Pour mesurer des kilowattheures, choisissez un appareil qui calcule l’énergie active correctement dans les conditions prévues.
Choisir la précision utile
Relier précision à la décision
Pour repérer un chauffe-eau de plusieurs kilowattheures, une mesure technique standard peut suffire. Pour partager des coûts ou vérifier une petite veille, l’incertitude, le seuil de démarrage et la stabilité comptent davantage. Ne payez pas une précision de laboratoire inutile, mais ne tirez pas une conclusion de quelques watts sous le seuil documenté.
Vérifier la plage basse
Un compteur dimensionné pour un courant élevé peut mal caractériser une faible consommation. Consultez courant de démarrage, courant minimal et précision sur la plage. Testez avec une charge connue uniquement comme contrôle de cohérence, pas comme étalonnage improvisé. Notez les écarts et les conditions.

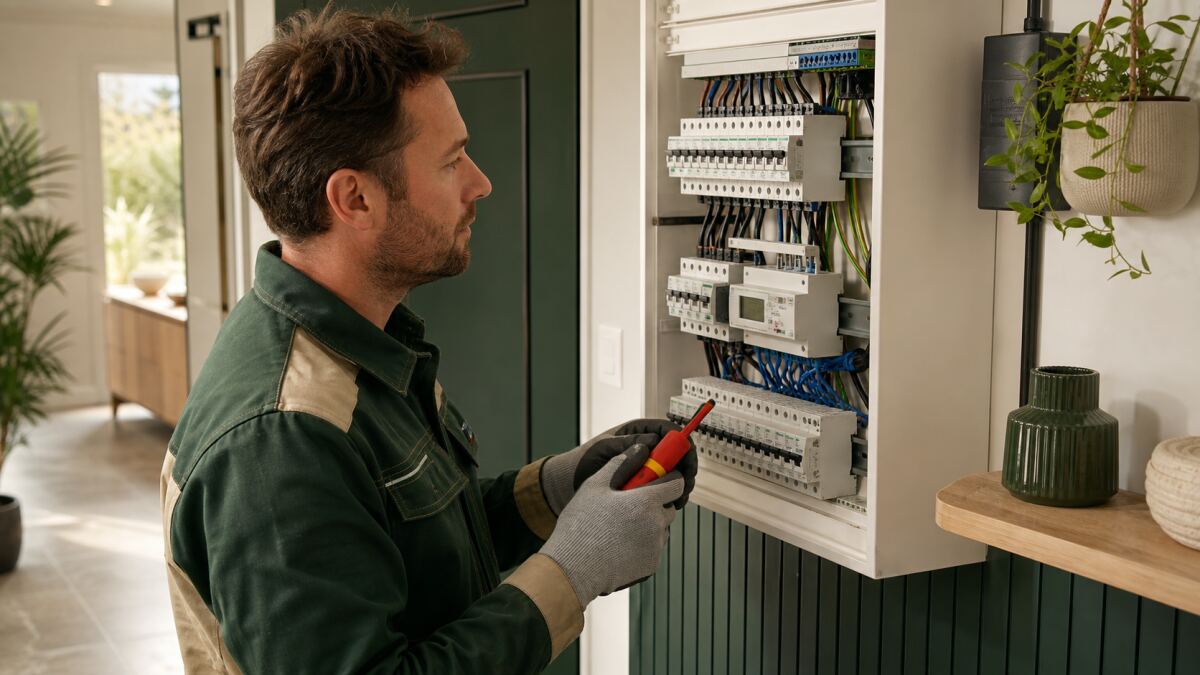

Prévoir l’installation dans le tableau
Vérifier l’espace
Comptez modules, borniers, capteurs, alimentation et rayon des conducteurs. Le tableau conserve réserve, fermeture et dissipation. Ajouter un petit coffret dédié peut être plus propre que comprimer des fils. Le repérage reste lisible. Une façade découpée ou un appareil flottant hors enveloppe n’est pas une solution.
Respecter les protections
Le sous-compteur ne remplace ni disjoncteur ni différentiel. Son alimentation auxiliaire et ses conducteurs sont protégés selon le schéma. La sélectivité et les coupures restent compréhensibles. L’électricien met à jour étiquettes et schéma afin qu’une intervention future sache où isoler la mesure.
Installer sans danger
Confier le câblage
Un tableau contient des parties pouvant rester sous tension même après une coupure mal identifiée. L’électricien applique consignation, vérification d’absence de tension, outillage et couple de serrage. Le propriétaire définit le besoin et lit les résultats ; il ne déplace pas lui-même des conducteurs pour économiser la pose.
Contrôler après remise sous tension
Vérifiez absence d’échauffement, sens de comptage, affichage, affectation et fonctionnement du circuit. Un contrôle thermique éventuel se fait dans des conditions sûres et interprétables. Le capot est remis. Les valeurs initiales, photo du tableau et référence de l’appareil sont archivées.
Configurer le compteur
Renseigner rapports et phases
Pour des capteurs externes, le rapport correct est saisi. Les phases sont associées à leur tension. Une erreur de facteur multiplie toutes les données sans produire forcément une alarme. Comparez la puissance affichée à une charge connue et au compteur principal dans une période où les autres usages sont stables.
Régler heure et pas de mesure
Horloge, fuseau et changement d’heure conditionnent les comparaisons. Un pas d’une minute révèle les cycles ; un pas horaire suffit à un bilan long. Plus de détail augmente stockage et bruit. Conservez données brutes avant agrégation et notez toute coupure qui crée un trou.
Choisir un système connecté
Vérifiez fonctionnement local, export, durée de conservation et comportement sans internet. Un service fermé ne doit pas rendre l’appareil muet. Les données de consommation révèlent des habitudes ; protégez compte, réseau et accès. Ne publiez pas une courbe détaillée avec adresse et périodes d’absence.
Préférer des formats exportables
CSV ou API documentée facilite analyse et changement d’outil. L’application doit distinguer puissance instantanée et énergie cumulée. Vérifiez que les mises à jour ne réinitialisent pas l’index. Sauvegardez périodiquement. Un écran propriétaire sans export limite le diagnostic à ce que le fabricant choisit d’afficher.
Établir une campagne de référence
Mesurer avant modification
Enregistrez au moins plusieurs cycles représentatifs avec dates, météo, occupation et réglages. Pour chauffage, une semaine douce ne représente pas l’hiver. Pour chauffe-eau, notez nombre d’occupants et absences. Ne changez pas simultanément programmation, température et matériel si vous voulez attribuer le résultat.
Définir un indicateur
Utilisez kWh par jour, cycle, degré-jour, heure de fonctionnement ou unité d’usage selon l’objectif. Une consommation brute n’explique pas le service rendu. Le guide sur les degrés-jours de chauffage permet de corriger une partie de l’effet météo avant et après réglage.
Lire la puissance instantanée
Identifier les états
Repérez arrêt, veille, fonctionnement partiel, pleine puissance et cycles. Une résistance produit souvent un palier net ; un variateur module. Comparez horaires aux commandes. La puissance instantanée explique le comportement mais ne donne pas seule le coût : durée et répétition créent l’énergie cumulée.
Distinguer démarrage et régime
Un moteur peut appeler brièvement davantage. Le pas de mesure peut manquer cette pointe. Pour une disjonction, utilisez un instrument et une méthode adaptés par un professionnel. Le sous-compteur énergétique n’est pas nécessairement un analyseur de démarrage ou de qualité de réseau.
Lire les kilowattheures
Calculer une différence d’index
Notez index début et fin avec heure. La différence donne l’énergie de la période. Ne confondez pas kW et kWh. Un appareil de 2 kW fonctionnant une demi-heure consomme environ 1 kWh à puissance constante. Les cycles et modulations exigent l’intégration réelle fournie par le compteur.
Comparer des périodes équivalentes
Mêmes jours, mêmes usages et contexte proche réduisent les biais. Pour un réfrigérateur, température ambiante et chargement comptent ; pour chauffage, météo et consigne dominent. Présentez valeur, période et hypothèses. Évitez les économies en pourcentage calculées sur deux journées différentes.
Isoler le talon d’un circuit
Observer les périodes inactives
La puissance minimale nocturne peut révéler régulation, pompe ou veille. Vérifiez que l’équipement est réellement en repos. Une moyenne sur plusieurs nuits est plus robuste. Notre méthode pour retrouver le talon électrique nocturne aide à distinguer consommations normales et usages évitables.
Ne pas couper une fonction essentielle
Ventilation, antigel, sécurité, réseau ou pompe peuvent avoir une consommation permanente justifiée. Analysez avant de programmer une coupure. L’ADEME recense des ordres de grandeur et gestes pour les appareils ménagers, mais la mesure locale prévaut sur une moyenne.
Détecter une dérive
Créer une ligne de base
Calculez plage normale par jour ou cycle dans des conditions comparables. Une alerte se base sur plusieurs observations, pas un seuil arbitraire. Un filtre colmaté, une résistance d’appoint ou un réglage peut changer la courbe. Notez maintenance et événements pour expliquer les ruptures.
Confirmer avant d’intervenir
Vérifiez données manquantes, horloge, rapport de capteur et changement d’usage. Comparez avec index principal. Si la hausse persiste, observez les sous-composants avec le professionnel. Un sous-compteur révèle où chercher ; il ne diagnostique pas automatiquement la panne ni n’autorise à ouvrir l’appareil.
Comparer compteur principal et sous-compteur
Accepter une différence de périmètre
Le principal inclut tous les circuits et possède sa propre précision et temporalité. La somme de quelques sous-compteurs ne doit pas forcément égaler le total si des usages ne sont pas mesurés. Comparez sur les mêmes heures et unités. Un écart stable peut représenter les circuits restants.
Enquêter sur un écart anormal
Horloge décalée, capteur inversé, phase oubliée, neutre partagé ou rapport faux sont des causes fréquentes. Ne concluez pas immédiatement à une fraude ou fuite électrique. Faites vérifier le schéma. Une consommation non expliquée peut appartenir à un équipement collectif ou une dérivation qu’il faut identifier en sécurité.
Répartir des consommations
Distinguer information et facturation
Un sous-compteur technique aide à comprendre ou répartir en interne, mais refacturer de l’électricité implique des règles contractuelles et métrologiques. Demandez un conseil adapté à copropriété, bail, recharge ou activité. Ne présentez pas une mesure non certifiée comme l’index officiel du fournisseur.
Écrire la formule
Si une répartition licite est prévue, documentez période, index, tarif, taxes, pertes communes et arrondis. Faites valider la méthode avant usage. Conservez photos et exports. Une règle transparente réduit les conflits, mais elle ne corrige pas un câblage où plusieurs occupants partagent le même départ.
Maintenir le dispositif
Inspecter le tableau
Lors des vérifications électriques prévues, contrôlez serrage, échauffement, état, lisibilité et fonctionnement. Ne resserrez pas sous tension. Une valeur incohérente après intervention déclenche un contrôle de configuration. La pile ou mémoire est remplacée selon notice sans perdre les données nécessaires.
Tester la chaîne de données
Vérifiez périodiquement horloge, export et sauvegarde. Comparez un cycle connu. Documentez mises à jour et remplacement. Lors du retrait, rétablissez le circuit avec matériel et contrôle adaptés ; ne laissez pas de capteur ou fil auxiliaire abandonné dans le tableau.
Éviter les erreurs fréquentes
Mesurer le mauvais conducteur
Une pince autour d’un câble complet, une phase voisine ou un départ partagé donne une valeur trompeuse. Repérage et schéma précèdent la pose. Testez en coupant l’usage selon une procédure sûre : la puissance mesurée doit réagir comme prévu. Toute ambiguïté est résolue par l’électricien.
Interpréter trop vite
Une hausse peut être normale si l’usage ou la météo change. Une baisse peut cacher une perte de service. Associez kWh, confort, production et conditions. Le sous-compteur est un instrument de décision, pas une promesse automatique d’économie. La mesure devient utile lorsqu’elle compare un périmètre stable avec une question explicite.
Valider le projet de sous-comptage
Checklist technique
Périmètre, schéma, phase, courant, facteur de puissance, précision, installation, protection, communication et export sont confirmés. Le matériel possède documentation et place. L’électricien remet schéma et repérage à jour. Un test de cohérence est réalisé avant de commencer la campagne.
Checklist d’analyse
Index initial, période, pas, contexte, indicateur et seuil sont définis. Les données principales sont sauvegardées et les événements consignés. Comparez avant-après sans changer plusieurs variables. Avec cette méthode, le sous-compteur répond à une question réelle et évite de transformer un affichage supplémentaire en gadget oublié dans le tableau.
Transformer la mesure en décision de travaux
Fixer une règle avant d’observer les résultats
Une campagne utile commence par une décision conditionnelle écrite. Par exemple : si le circuit dépasse durablement la consommation attendue malgré des usages comparables, recherchez un défaut de réglage ou un équipement vieillissant ; si la consommation baisse seulement pendant les absences, travaillez plutôt sur les horaires et les veilles. Cette règle évite d’interpréter après coup chaque variation comme une preuve. Elle oblige aussi à distinguer une économie technique, obtenue par un équipement plus efficace, d’une économie liée à un changement d’habitude temporaire.
Chiffrer une économie avec prudence
Pour estimer un gain annuel, utilisez plusieurs semaines représentatives et séparez les jours ordinaires, les absences et les épisodes atypiques. Multipliez ensuite l’écart moyen par un nombre de jours réellement comparable, sans extrapoler une seule bonne journée à toute l’année. Conservez la consommation brute, l’hypothèse d’usage et le prix du kilowattheure dans trois colonnes distinctes : une hausse tarifaire ne doit pas être confondue avec une hausse physique de consommation.
Quand arrêter ou déplacer la campagne
Reconnaître une mesure devenue suffisante
Le sous-comptage n’a pas vocation à rester partout définitivement. Une fois le comportement du circuit compris, le réglage corrigé et le résultat confirmé sur une durée représentative, le capteur mobile peut être déplacé vers une nouvelle question. Un appareil fixe reste pertinent pour un poste coûteux, variable ou critique, notamment le chauffage, l’eau chaude, la recharge d’un véhicule ou une dépendance professionnelle.
Archiver une conclusion vérifiable
Terminez par une fiche courte : période observée, compteur utilisé, circuit couvert, qualité des données, événements connus, consommation de référence, résultat après action et limites de l’analyse. Cette trace permet de refaire le calcul, de comparer une saison future et de transmettre une information compréhensible à un électricien ou à un conseiller en rénovation. Une mesure bien documentée vaut davantage qu’un historique très long dont personne ne connaît le périmètre.
