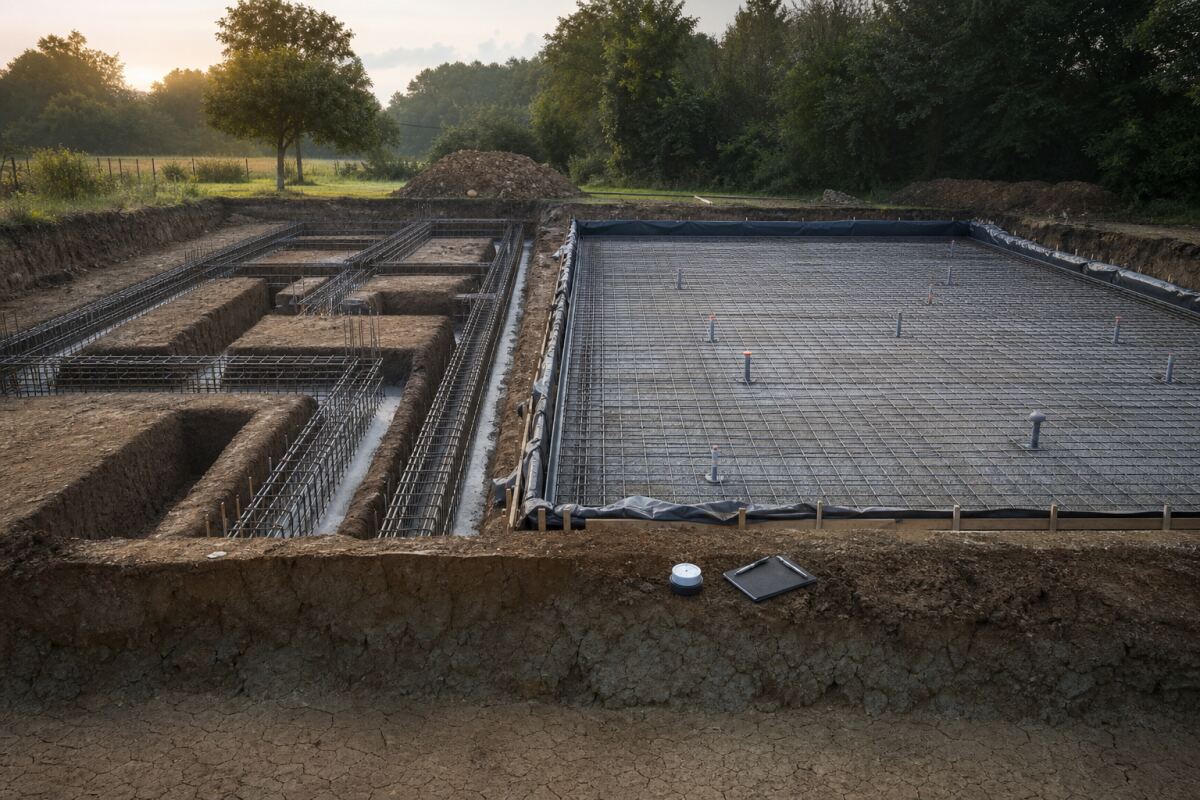

Sur un terrain argileux, choisir entre un radier et des semelles filantes ne consiste pas à désigner la fondation réputée « la plus solide ». Il faut trouver le système qui transmettra les charges au sol avec des déformations compatibles avec la structure, pendant les périodes sèches comme après la réhydratation. Un radier mal conçu peut se déformer ; des semelles bien calculées peuvent fonctionner durablement. L’inverse est tout aussi vrai. La décision sérieuse part donc de l’étude géotechnique, du plan de la maison et de la gestion future de l’eau autour du bâtiment.
Comprendre le problème propre aux sols argileux
Le sol ne se déplace pas partout de la même façon
Une argile sensible perd du volume quand elle sèche et en reprend lorsqu’elle se réhydrate. Le danger pour une maison n’est pas seulement le mouvement vertical moyen : c’est la différence de mouvement entre deux zones de fondation. Les façades, les angles, les parties proches d’un arbre, d’une fuite ou d’un rejet d’eau ne connaissent pas toujours la même teneur en eau. Cette hétérogénéité peut imposer à la maçonnerie une déformation qu’elle n’est pas capable d’absorber.
Le portail public Géorisques rappelle que le retrait-gonflement peut produire fissures, tassements, distorsion des ouvertures et rupture de réseaux. La carte d’exposition indique un contexte ; elle ne remplace pas la reconnaissance de la parcelle. Deux terrains voisins peuvent présenter des remblais, des couches porteuses, une topographie et des circulations d’eau différents.
La fondation et la maison forment un seul système
La rigidité des murs, la présence d’un étage, la forme du plan, les grandes baies, les décrochements et les joints influencent la réponse du bâtiment. Une maison compacte et correctement chaînée ne réagit pas comme une construction en L, une extension accolée ou un projet comportant un sous-sol partiel. La fondation ne peut donc pas être choisie à partir du seul poids total ou d’un catalogue de solutions.
Ce que fait réellement une semelle filante
Transmettre les charges sous les murs porteurs
Les semelles filantes sont placées sous les lignes porteuses. Leur largeur, leur hauteur, leurs armatures et leur profondeur d’ancrage sont calculées selon les charges et la résistance du terrain. Elles doivent reposer sur une couche homogène et suffisamment porteuse, sans terre végétale ni remblai non maîtrisé. Leur continuité et les liaisons aux chaînages limitent les écarts de comportement entre façades.
Sur argile, la profondeur n’est pas un chiffre universel à recopier. Elle vise notamment à éloigner l’assise de la zone superficielle la plus sensible aux variations hydriques. Le dossier technique de l’Agence Qualité Construction sur les fondations superficielles insiste sur l’étude du sol, l’homogénéité de l’ancrage, la maîtrise des abords et les dispositions adaptées aux extensions.
Les points forts et les limites
La semelle filante est une solution courante, lisible et souvent économique lorsque la bonne couche de sol est accessible à une profondeur raisonnable. Elle permet aussi d’adapter localement les niveaux sur un terrain en pente, à condition que cette adaptation soit prévue et que les différences d’ancrage ne créent pas une charnière dans la maison.
Elle devient plus délicate si le terrain est très hétérogène, si des remblais récents alternent avec le sol naturel, si les charges sont fortement dissymétriques ou si le plan multiplie les décrochements. Une semelle plus large n’efface pas automatiquement ces problèmes : elle change les contraintes transmises et doit rester cohérente avec la rigidité de l’ensemble.
Ce que fait réellement un radier
Répartir les charges sur une grande surface
Un radier est une dalle de fondation armée qui reçoit plusieurs lignes ou points porteurs et diffuse les charges sur une surface importante. Il peut être intéressant lorsque la capacité portante du sol est modeste, lorsque les charges doivent être mieux réparties ou lorsque le projet nécessite une forte continuité de la fondation. Sa géométrie peut comprendre des nervures ou des épaississements sous les murs et poteaux.
Le mot « radier » ne suffit pas à définir l’ouvrage. Épaisseur, armatures, rigidité, préparation de plateforme, drainage éventuel, couche de forme et détails de liaison doivent être calculés. Une dalle de rez-de-chaussée épaissie de manière empirique n’est pas nécessairement un radier structurel.
Un radier n’annule pas les mouvements du terrain
Le radier peut mieux répartir certaines variations, mais il reste appuyé sur le sol. Si une zone se rétracte fortement, si un remblai se tasse ou si de l’eau dégrade localement la portance, le radier peut fléchir, se fissurer ou basculer. Sa rigidité doit être suffisante pour franchir les hétérogénéités prévues, sans créer des efforts excessifs dans les murs.
Il faut aussi traiter le bord du radier, les réseaux qui le traversent et la liaison avec les ouvrages extérieurs. Une canalisation rompue sous l’ouvrage ou un rejet concentré à un angle peut modifier l’état hydrique du sol. L’accès futur aux réseaux mérite donc autant d’attention que le ferraillage.
Les données que l’étude géotechnique doit apporter
Une description exploitable du terrain
Le rapport doit localiser les sondages, décrire les couches rencontrées, signaler remblais, hétérogénéités, eau et sensibilité au retrait-gonflement. Il doit relier ces observations au projet réel : dimensions, niveaux, terrassements, charges et voisinage. Une étude réalisée pour une maison différente ou avant une modification importante du plan peut devenir insuffisante.
Pour distinguer les missions et demander le bon niveau d’analyse, consultez le guide HektorServices sur l’étude de sol G2 ou G5. Pour une construction ou une extension, la mission de conception doit permettre au géotechnicien de formuler des hypothèses de fondation et des prescriptions de terrassement adaptées au projet transmis.
Des hypothèses clairement vérifiables sur chantier
Une bonne étude indique ce qui devra être confirmé à l’ouverture des fouilles : nature et cote du sol d’assise, absence de poches meubles, état après pluie, gestion des venues d’eau et conditions de compactage. Elle précise également les dispositions à prendre si le terrain réel diffère des sondages. Le contrôle du fond de fouille n’est pas une formalité photographique ; c’est le moment où l’hypothèse devient ou non compatible avec le terrain découvert.
Comparer les deux solutions sans raccourci
Demandez au concepteur de présenter au moins les critères suivants :
- couche porteuse visée et profondeur d’ancrage ;
- contrainte transmise au sol et tassements estimés ;
- sensibilité aux hétérogénéités et aux remblais ;
- rigidité nécessaire de la maison et de sa fondation ;
- traitement des décrochements, poteaux et grandes ouvertures ;
- passage, étanchéité et réparabilité des réseaux ;
- terrassement, plateforme, béton de propreté et contrôle des fouilles ;
- gestion des eaux de toiture, de surface et des plantations ;
- coût complet, incluant études, contrôle et adaptations de chantier.
Un devis de radier moins cher peut omettre nervures, terrassement ou armatures calculées. Un devis de semelles peut sous-estimer évacuation des déblais, approfondissements ou redans. Comparez des documents fondés sur le même plan et les mêmes hypothèses, pas seulement deux montants.
Les interfaces qui font échouer une bonne fondation
Eau de pluie, réseaux et végétation
Une fondation correctement dimensionnée peut être fragilisée par des abords mal gérés. Les descentes doivent conduire l’eau vers un exutoire cohérent, sans rejet ponctuel contre la maison. Les pentes de surface ne doivent pas ramener le ruissellement vers les façades. Les canalisations enterrées doivent être étanches et contrôlables. Les plantations sont choisies en tenant compte de leur développement futur, pas de leur taille le jour de la réception.
Le guide du Cerema sur les maisons et le retrait-gonflement recommande un diagnostic considérant simultanément le bâtiment, le sol et son environnement. Cette approche évite de traiter la fissure comme un simple défaut de façade alors que la circulation de l’eau ou la végétation entretient le mouvement.
Extensions, terrasses et ouvrages indépendants
Une terrasse lourde, un perron, un garage ou une extension n’exercent pas les mêmes charges que la maison. Ils peuvent aussi être fondés à une profondeur différente. Si deux ouvrages doivent pouvoir bouger séparément, le joint doit être continu et rester libre. Si une liaison structurelle est prévue, elle doit être calculée. Le compromis improvisé — quelques aciers plantés dans l’existant et un joint enduit en surface — cumule souvent les inconvénients.
Contrôles indispensables pendant l’exécution
Avant bétonnage, faites consigner la cote et la nature des fonds de fouille, les zones remaniées, les venues d’eau et les adaptations décidées. Vérifiez dimensions, propreté, position des armatures, enrobage, attentes, continuité et réservations de réseaux. Les cales d’armatures doivent être adaptées ; des aciers reposant au sol ne conserveront pas l’enrobage prévu.
Pour un radier, le contrôle de la plateforme est central : homogénéité, portance, niveau, compactage et protection avant coulage. Pour des semelles, chaque tronçon doit reposer sur le bon horizon et rester propre. Si une pluie remplit les fouilles ou ramollit le fond, on ne bétonne pas simplement « pour protéger » sans validation du responsable de conception.
Signaux qui imposent de suspendre le chantier
Arrêtez la séquence et demandez une décision écrite lorsque le sol rencontré ne correspond pas au rapport, qu’une poche meuble apparaît, que les fouilles s’éboulent, qu’une source ou une canalisation inconnue est découverte, qu’un arbre ou un ancien ouvrage modifie la zone d’assise, ou qu’un terrassement voisin déchausse le terrain. Il en va de même si les plans de structure ne concordent pas avec les réservations ou les murs prévus.
Une adaptation orale faite au bord de la fouille est difficile à contrôler et à transmettre. Elle doit être dessinée, dimensionnée et intégrée au dossier de fin de chantier.
Réception et suivi après construction
Conservez étude de sol, note de calcul, plans de fondations, photos avant bétonnage, bons de livraison du béton, contrôles et plan des réseaux enterrés. Pendant les premières années, observez les jonctions, les angles, les ouvertures, les sols et les ouvrages accolés. Des portes qui coincent, une fissure qui traverse plusieurs matériaux ou une canalisation qui se rompt méritent une analyse globale.
Le suivi des abords est permanent. Corrigez une descente déboîtée, une fuite ou une pente créée lors d’un aménagement paysager. Le guide sur la protection des fondations en période de sécheresse détaille ces mesures environnementales sans les présenter comme un remplacement d’une étude structurelle.
Comparer les coûts sur le même périmètre
Un radier paraît parfois plus cher au mètre cube de béton, tandis que des semelles semblent plus simples dans un quantitatif. Cette comparaison est trompeuse si elle ne porte pas sur l’ouvrage complet. Les semelles impliquent fouilles, béton de propreté éventuel, soubassements, longrines, remblai intérieur, dallage et gestion de plusieurs niveaux. Le radier demande une plateforme très régulière, davantage d’armatures, des réservations anticipées et une exécution continue. Selon la géométrie et le terrain, l’écart final peut donc être très différent de l’écart affiché sur les seules lignes « béton » et « acier ».
Demandez deux chiffrages construits à partir des mêmes hypothèses géotechniques et structurelles. Chacun doit inclure terrassement, évacuation des terres, pompage éventuel, couche de forme, réseaux, isolation, traitement des points singuliers, contrôles et remise en état. Les aléas doivent être nommés : profondeur supplémentaire, poche de remblai, eau dans les fouilles ou adaptation à un ouvrage enterré. Un prix forfaitaire très bas, obtenu sans visite et sans lecture de l’étude, transfère souvent ces inconnues vers des avenants.
Cas pratiques où la réponse peut changer
Maison compacte sur horizon homogène
Si les sondages montrent un horizon portant continu, accessible à une profondeur compatible avec les prescriptions liées à l’argile, des semelles filantes correctement chaînées peuvent constituer une réponse rationnelle. La simplicité de contrôle est alors un avantage : fond de fouille, largeur, ancrage, armatures et bétonnage sont vérifiables avant fermeture. Le choix reste subordonné au calcul de la maison, notamment autour des grandes baies et des refends.
Plan irrégulier et sols de qualité variable
Avec un plan en L, plusieurs niveaux et une transition entre sol naturel et ancien remblai, la continuité d’un radier peut devenir intéressante. Mais elle ne dispense pas de traiter la zone faible. Le calcul doit vérifier les déformations du radier lorsque l’appui varie ; il peut conduire à des nervures, à un traitement de plateforme ou à une solution profonde. Employer le mot « radier » sans modéliser cette transition revient à déplacer l’incertitude dans le béton.
Sous-sol partiel ou terrain en pente
Le choix binaire disparaît souvent. Une partie du bâtiment peut être fondée plus bas, tandis qu’une autre se situe près du terrain naturel. Les poussées de terre, les murs enterrés, les redans et l’écoulement de l’eau deviennent déterminants. La conception peut retenir semelles, longrines et voile de sous-sol, ou une infrastructure plus globale. L’objectif est d’éviter une rupture de rigidité non maîtrisée entre les parties.
Les questions à faire trancher par écrit
- Sur quelle couche et à quelle cote chaque fondation doit-elle être ancrée ?
- Quelle variation de niveau est admissible et comment réaliser les redans ?
- Quelles déformations du sol ont été retenues dans le calcul de structure ?
- Que faire si le fond de fouille est remanié, humide ou différent des sondages ?
- Comment sont traitées les traversées de réseaux et leurs réparations futures ?
- Quels ouvrages extérieurs doivent rester désolidarisés de la maison ?
- Quelles dispositions maintiennent une humidité aussi régulière que possible autour du bâtiment ?
- Quels contrôles doivent être validés avant bétonnage et par qui ?
Ces réponses rendent le projet exécutable. Elles permettent aussi au maître d’ouvrage de comparer des offres portant sur la même solution, au lieu de choisir entre deux intitulés commerciaux. Si l’entreprise propose une variante, celle-ci doit reprendre les charges, les hypothèses de sol et les détails d’interface ; elle ne se limite pas à remplacer un plan par une phrase dans le devis.
Ce que le particulier doit recevoir avant le premier béton
Le dossier prêt à exécuter comprend au minimum le rapport géotechnique correspondant au projet, le plan coté des fondations, la note de calcul, les coupes des redans, les armatures, les niveaux et les détails de réseaux. Les responsabilités de contrôle sont identifiées. Ce dossier doit être disponible sur chantier dans sa dernière version ; un plan envoyé après le début des fouilles ne peut plus guider ce qui est déjà excavé.
Organisez un point d’arrêt lorsque les fonds de fouille ou la plateforme sont visibles. L’entreprise signale les différences, le concepteur les analyse et la décision est tracée avant ferraillage. Un second contrôle précède le bétonnage afin de vérifier propreté, enrobage, calage, continuité des armatures et réservations. Ces deux moments courts évitent des corrections très coûteuses une fois l’ouvrage enterré.
La décision logique
Le radier devient pertinent lorsque l’étude et le calcul montrent qu’une répartition globale et une forte continuité répondent mieux au sol et au plan. Les semelles filantes restent pertinentes lorsqu’elles peuvent s’ancrer de façon homogène sur un horizon adapté et être correctement reliées à une structure suffisamment rigide. Aucun des deux systèmes n’est automatiquement supérieur sur argile.
La meilleure question à poser n’est donc pas « quel type de fondation est le plus solide ? », mais « quelles déformations le sol peut-il imposer, comment la fondation les répartit-elle et comment la maison les supporte-t-elle ? ». Une réponse documentée à ces trois points vaut davantage qu’une solution standard surdimensionnée au jugé.
