Une évacuation horizontale doit descendre de façon régulière vers son exutoire. Une pente insuffisante ou interrompue retient l’eau et les solides. À l’inverse, imposer la pente maximale disponible sans vérifier débit, longueur, supports et raccordements peut consommer la hauteur, accélérer certains écoulements et compliquer tout le réseau.
Il n’existe pas une valeur universelle indépendante du diamètre et de l’usage. Le projet reprend les prescriptions applicables, mesure le fil d’eau réel et contrôle surtout l’absence de contre-pente entre les supports.
Relevez les altitudes au départ, à chaque support, aux changements de direction et à l’arrivée. Distinguez pente moyenne et points bas locaux masqués par une belle pente globale. Notez diamètre intérieur, longueur, type d’effluent et appareils raccordés.
Repérez les coudes serrés, réductions, branchements opposés et accès de curage.
La gravité fournit l’énergie de transport tandis que le débit et la section déterminent le remplissage du tube. Une pente régulière évite les poches d’eau, mais le comportement des solides dépend aussi du volume de chasse. Une pente très forte ne corrige ni un branchement mal orienté ni un défaut de ventilation.
Des supports espacés ou un tube chauffé peuvent créer un ventre entre deux points correctement cotés.
Pour cadrer le fonctionnement du réseau, le guide technique Nicoll des évacuations sanitaires indique que la conception d’un réseau associe diamètres, raccords, ventilation, tracé et conditions de mise en œuvre.
La pente a été calculée sur les faces extérieures plutôt que sur le fil d’eau. Une réservation trop haute a forcé une contre-pente près du raccord final. Le tube fléchit entre des colliers trop espacés.
Une modification a ajouté plusieurs coudes et réduit la hauteur disponible.

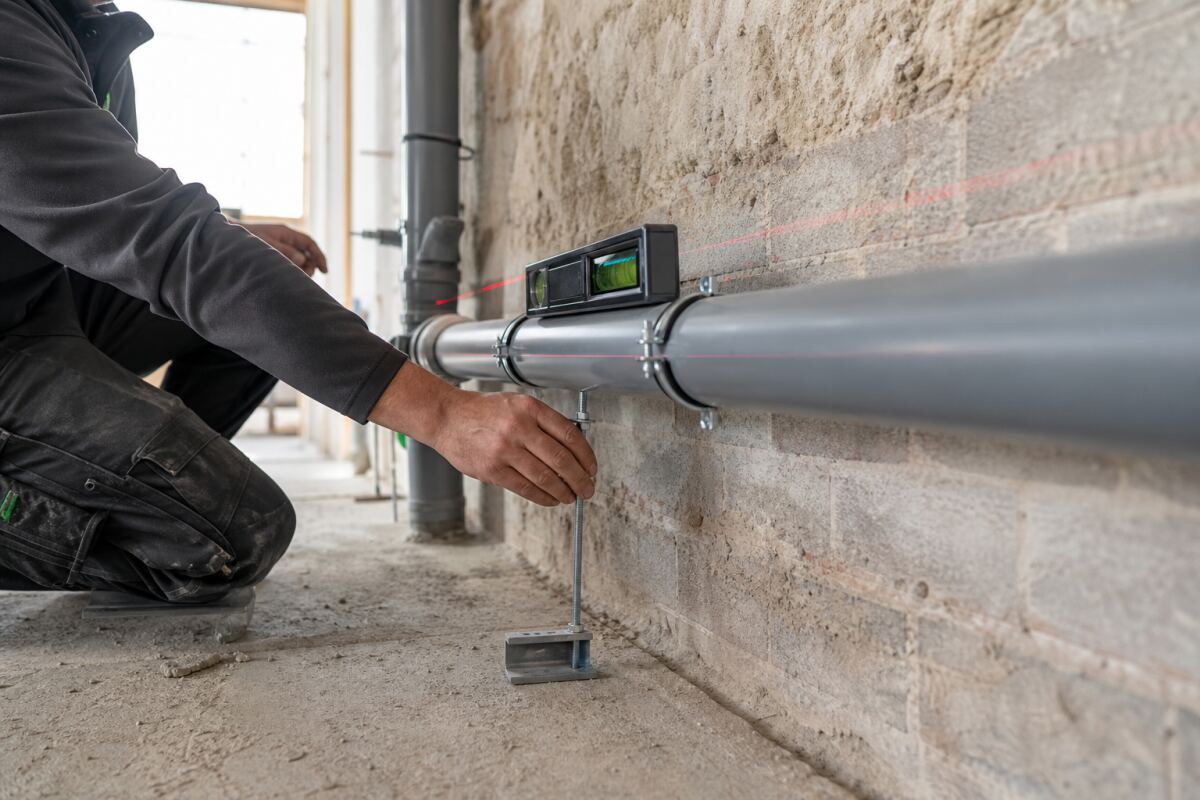

Mesurez les niveaux avec un laser ou un instrument dont la précision correspond à la longueur. Versez un volume connu et observez la vidange sans utiliser ce test comme seule mesure de pente. Inspectez la conduite propre pour localiser retenues et déformations.
Contrôlez simultanément la mise à l’air et les siphons lors du débit défavorable.
Décider avec une règle écrite
Respectez la plage de pente issue du dimensionnement et des règles applicables au réseau réel. Corrigez d’abord toute contre-pente locale, même si la moyenne semble suffisante. Augmentez le diamètre seulement si le calcul de débit le justifie, pas pour compenser un tracé défectueux.
Créez un relevage étudié si la gravité ne peut pas rejoindre l’exutoire sans compromettre le bâtiment.
Choisir une correction proportionnée
Repositionnez supports et traversées pour obtenir une pente continue et contrôlable. Employez des raccords à grand rayon et des embranchements orientés dans le sens de l’écoulement. Maintenez les tampons de visite aux points utiles sans créer de fuite potentielle inaccessible.
Consignez altitudes, pente obtenue et résultat de l’essai avant fermeture.
Pour choisir les matériaux et les détails de pose, la documentation Wavin des tubes et raccords PVC indique que les évacuations gravitaires doivent employer des composants compatibles sur tout le réseau, y compris les accessoires de visite.
Une pente annoncée en pourcentage peut être mal traduite en millimètres sur la longueur. Caler ponctuellement un tube souple sans support continu déplace le ventre au lieu de le supprimer. Une chute trop rapide raccordée brutalement peut générer bruit et variations de pression.
Masquer la conduite avant mesure rend toute correction future destructive.
Le guide sur les preuves qu’une caméra apporte et celles qu’elle n’apporte pas complète ce diagnostic.
Le second dossier, le rôle des siphons et de la ventilation contre les odeurs, aide à préparer les contrôles connexes.
Pour préparer les essais et la réception, le catalogue Wavin des réseaux d’eaux usées indique que l’étanchéité, la robustesse et la possibilité d’inspection participent au bon fonctionnement d’une canalisation gravitaire.
Reconstituer le réseau avant d’ouvrir une paroi — Pente d’une évacuation horizontale
Pour le choix et le contrôle de la pente d’une évacuation horizontale dans un logement, le plombier capable de relever le fil d’eau et de coordonner diamètre, ventilation, supports et raccords commence par dessiner le chemin réel de l’eau : compteur, coupure générale, réducteur éventuel, production d’eau chaude, nourrices, dérivations et points de puisage.
L’objectif est de assurer l’auto-curage et la vidange sans contre-pente, désamorçage de siphon ni hauteur perdue inutilement avec le moins de démontage possible et sans déplacer le défaut vers un autre point du réseau.
Pour le choix et le contrôle de la pente d’une évacuation horizontale dans un logement, demandez quelle mesure justifie chaque modification.
Contrôler avant de masquer
Le fil d’eau descend sans inversion entre tous les points mesurés. La canalisation se vide sans nappe résiduelle anormale. Les supports conservent la pente sous charge et variation de température.
La ventilation, les siphons et les accès restent fonctionnels au débit d’essai.
Éviter les promesses absolues
La bonne intervention permet de assurer l’auto-curage et la vidange sans contre-pente, désamorçage de siphon ni hauteur perdue inutilement en préservant l’hygiène, l’accessibilité et la réparabilité du réseau.
La méthode en huit décisions
Pour le choix et le contrôle de la pente d’une évacuation horizontale dans un logement, la qualité finale dépend autant du diagnostic, du calcul et de la pose que de la référence achetée.
