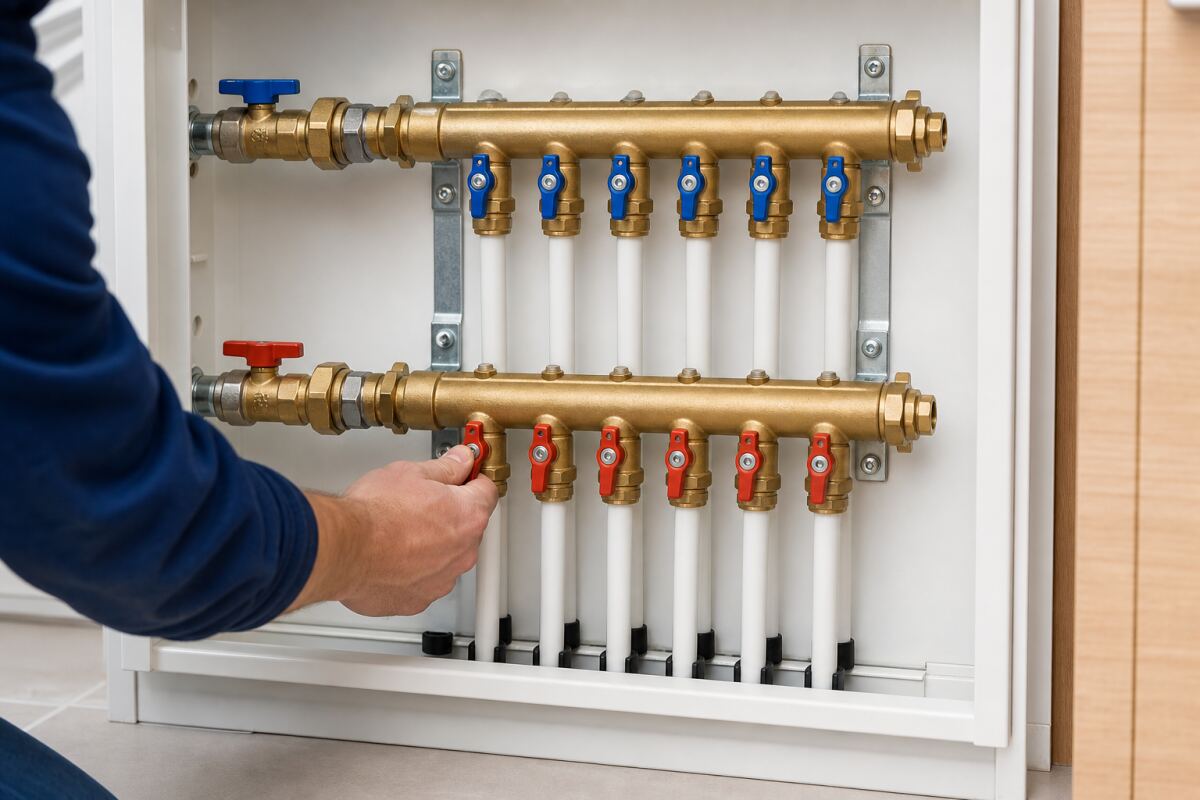

13 min Nourrice de plomberie : organiser les départs et rendre les vannes accessibles

Une nourrice de plomberie distribue l’eau vers plusieurs circuits indépendants. Elle peut rendre les coupures lisibles, réduire les raccords cachés et faciliter la maintenance. Mais un collecteur trop petit, inaccessible ou mal repéré devient un étranglement central où la moindre fuite immobilise tout le logement.

La conception doit partir des débits simultanés, des pertes de charge et du parcours de chaque tube. Le nombre de sorties ne suffit pas. Il faut aussi prévoir vannes, supports, purge, protection contre la condensation, espace de sertissage et possibilité de remplacer un organe sans casser une cloison.

Comprendre le rôle du collecteur

Depuis l’alimentation générale, la nourrice répartit l’eau froide vers les appareils ou groupes d’appareils. Une seconde nourrice distribue l’eau chaude depuis le générateur. Chaque départ peut recevoir une vanne d’isolement et un repérage permanent.

Cette architecture « en pieuvre » diffère d’un réseau en série avec tés successifs. Elle consomme parfois plus de tube, mais permet d’éviter de nombreux raccords encastrés et de couper un seul usage. Le choix dépend du plan, des distances et de l’accessibilité.

Définir les circuits avant d’acheter la nourrice

Listez évier, lavabos, douches, baignoire, WC, machines, robinets extérieurs, ballon et équipements techniques. Indiquez eau froide, eau chaude, débit demandé, longueur, niveau et fréquence. Regrouper plusieurs petits appareils est possible si le calcul et l’usage simultané le permettent.

Prévoyez les évolutions réalistes, pas une rangée de sorties inutiles. Une sortie de réserve doit être correctement obturée, repérée et accessible. Elle ne doit pas former une branche pleine d’eau stagnante.

Dimensionner l’alimentation principale

La nourrice ne crée ni débit ni pression. Son entrée et la conduite amont doivent alimenter les usages simultanés avec une perte de charge acceptable. Additionner tous les débits maximaux est souvent excessif ; ignorer toute simultanéité est insuffisant. Utilisez la méthode de calcul applicable au bâtiment.

Mesurez la pression disponible au repos et en service. Ajoutez pertes du compteur, filtre, clapet, réducteur, vannes, nourrice, tube et robinetterie. Notre guide sur la pression d’eau trop faible explique comment localiser une restriction avant de surdimensionner.

Choisir le diamètre de chaque départ

Un petit tube augmente vitesse, bruit et perte de charge ; un tube excessif augmente coût, volume stagnant et temps d’arrivée de l’eau chaude. Le diamètre intérieur réel varie selon le matériau et l’épaisseur. Comparez les données fabricants, pas seulement l’appellation commerciale.

Pour l’eau chaude, calculez le volume entre nourrice et point. Un long départ surdimensionné gaspille de l’eau à chaque puisage. Une implantation plus proche peut être plus efficace qu’un diamètre réduit imposant une mauvaise douche.

Choisir le matériau du collecteur

Laiton ou bronze

Ces collecteurs sont courants et robustes si l’alliage, la pression et la température conviennent à l’eau potable. Vérifiez les filetages et la compatibilité des raccords. Un serrage excessif peut fissurer un corps ou déformer un joint.

Inox

Il offre une bonne tenue dans les domaines prévus par le fabricant. La nuance, les raccords et l’eau restent déterminants. Évitez les couples galvanique et les produits de nettoyage agressifs.

Matériaux de synthèse

Des systèmes complets existent pour PER ou multicouche. Utilisez collecteur, raccords et outillage compatibles. Une pièce ressemblante d’une autre gamme ne constitue pas une équivalence.

Placer les nourrices au bon endroit

Choisissez un local hors gel, ventilé, accessible et proche des usages. Évitez une chambre, un faux plafond sans trappe ou une paroi exposée à l’eau. Une fuite doit rester visible et s’écouler vers une zone où elle sera détectée.

L’espace permet de manœuvrer chaque vanne, de remplacer un raccord et de sertir sans biais. Laissez une longueur droite suffisante et évitez de plier les tubes dès la sortie. Le coffret ne doit pas écraser l’isolant.

Séparer eau froide et eau chaude

Éloignez et isolez les deux collecteurs pour limiter le réchauffement de l’eau froide et les pertes de l’eau chaude. Dans un coffret compact, les tubes peuvent échanger de la chaleur pendant des heures. Organisez les passages avant de fixer.

Repérez clairement bleu et rouge sans compter uniquement sur la couleur du tube. Une étiquette indique la destination exacte : « douche étage chaud », « WC entrée froid ». Le schéma doit correspondre au repérage physique.

Installer des vannes réellement utilisables

Chaque départ utile gagne à être isolable. Les poignées ne doivent pas se bloquer mutuellement. Actionnez-les à la réception et indiquez leur sens. Une mini-vanne inaccessible derrière un raccord ne remplira pas sa fonction en urgence.

La vanne générale et les organes de sécurité restent indépendants. Couper un départ ne doit pas isoler un équipement essentiel sans avertissement. Les vannes de réserve restent fermées et obturées.

Prévoir purge, vidange et gel

Un réseau extérieur ou saisonnier doit pouvoir être isolé et vidangé vers un point sûr. La pente et le point bas comptent. Une vanne fermée sans purge garde un volume qui peut geler.

Placez la vidange de manière accessible et protégez-la contre une ouverture accidentelle. Notre article sur la canalisation gelée détaille la remise en eau et la recherche de rupture.

Fixer sans transmettre les bruits

Le support reprend le poids du collecteur et les efforts des vannes. Il ne doit pas suspendre l’ensemble aux tubes. Utilisez des colliers compatibles et une désolidarisation acoustique lorsque nécessaire.

Les coups de bélier d’une électrovanne se transmettent facilement à un collecteur rigide. Vérifiez pression, vitesse et fermeture avant d’ajouter un antibélier. L’AQC documente les points de vigilance des réseaux hydrauliques privatifs intérieurs.

Limiter les raccords encastrés

Un avantage de la pieuvre est de poser des tubes continus entre nourrice et terminaison. Évitez un raccord caché au milieu du trajet. Si un assemblage est autorisé en encastré, appliquez strictement les règles du système et conservez sa localisation.

L’AQC décrit le sertissage comme une solution fiable lorsque préparation, mâchoire, profil et contrôle sont maîtrisés dans son dossier sur les assemblages de canalisations par sertissage. Une mâchoire usée ou un raccord oublié reste une cause de fuite.

Organiser les gaines et rayons de courbure

Respectez le rayon minimal et utilisez un guide de cintrage. Un tube plié ou ovalisé réduit le passage et fragilise la structure. Les traversées sont gainées et protégées contre les arêtes.

Ne croisez pas inutilement les départs. Une organisation en nappe, avec étiquettes aux deux extrémités, simplifie le remplacement et évite de percer une conduite lors de travaux futurs.

Protéger contre la condensation

La nourrice froide peut condenser dans un local chaud et humide. Isolez tubes, corps et vannes avec une continuité pare-vapeur adaptée, tout en gardant l’accès. Une goutte de condensation peut être confondue avec une fuite.

Ventilez le coffret selon sa conception et évitez le contact avec une paroi sensible. Après travaux, mesurez l’humidité et observez pendant une forte utilisation d’eau froide.

Éviter la stagnation dans les réserves

Une sortie de réserve ne doit pas se prolonger par plusieurs mètres de tube bouché. Obturez au collecteur ou maintenez une branche minimale conçue pour la future extension. Lors de l’activation, rincez et remettez en service selon les règles de l’eau potable.

Supprimez les anciens départs abandonnés. Un tuyau fermé derrière une cloison reste plein et invisible. Mettez à jour le plan à chaque modification.

Tester avant de fermer les parois

Réalisez l’essai de pression selon le système, la réglementation et les instructions du fabricant. Contrôlez tous les sertissages, filetages et bouchons. Un essai trop élevé peut endommager l’installation ; un simple regard sans pression est insuffisant.

L’AQC met à disposition une attestation d’essais des réseaux d’eaux intérieurs au bâtiment. Photographiez l’installation, les références et les manomètres avant fermeture.

Rincer et mettre en service

Protégez les tubes des poussières pendant le chantier. Rincez chaque départ séparément afin d’évacuer les débris, puis contrôlez débit et couleur. Une nourrice permet justement d’isoler les branches pour une opération méthodique.

Vérifiez l’eau chaude, l’eau froide et les usages simultanés. Mesurez pression au collecteur et au point défavorisé. Actionnez toutes les vannes et recherchez les bruits.

Construire un tableau de repérage

Complétez avec la date, la pression d’essai et une photographie. Placez une copie dans le coffret, protégée de l’humidité, et une autre dans le dossier du logement. Un futur intervenant doit pouvoir couper la douche sans tester toutes les vannes.

Entretenir sans dérégler

Inspectez périodiquement corrosion, condensation, suintement et état des étiquettes. Actionnez les vannes avec douceur selon les recommandations. Ne resserrez pas systématiquement un raccord sec : vous pouvez écraser le joint.

Après une intervention, rouvrez lentement, purgez et contrôlez le point. Notez la pièce remplacée. La fiche AQC d’entretien de la plomberie sanitaire rappelle la surveillance des organes et fuites.

Préparer les assemblages sans contaminer le réseau

Couper et ébavurer

Une coupe doit être perpendiculaire et propre. Les bavures réduisent le passage, abîment les joints et créent des turbulences. Utilisez l’outil prévu pour le matériau, puis calibrez le multicouche lorsqu’exigé. Ne soufflez pas les copeaux avec une bouche ou un air comprimé contaminé.

Contrôler la profondeur

Marquez l’emboîtement avant sertissage ou serrage. Après l’opération, la marque montre si le tube a reculé. Vérifiez la présence et l’état du joint sans le lubrifier avec un produit non autorisé. Tout raccord tombé dans les gravats doit être nettoyé ou écarté selon la notice.

Utiliser le bon profil de sertissage

Le profil, le diamètre et la machine correspondent au système. Nettoyez les mâchoires et respectez leur contrôle périodique. Un sertissage incomplet ne se « rattrape » pas en répétant au hasard sur une autre position ; suivez la procédure du fabricant.

Effectuez un contrôle visuel de chaque raccord avant l’essai. Certaines gammes signalent un raccord non serti lors de la mise en pression, mais cette fonction ne remplace pas l’inspection. Comptez les raccords et rapprochez-les du plan.

Rénover une installation en tés

Passer à une nourrice n’impose pas nécessairement de remplacer tout le réseau. Cartographiez les branches saines, leurs diamètres et les accès. Une architecture mixte peut rester cohérente si les jonctions sont accessibles et si chaque zone peut être isolée.

Mesurez les débits avant travaux pour identifier le vrai problème. Si la pression manque dès le compteur, une nourrice neuve ne l’améliorera pas. Si une ancienne branche est entartrée ou sous-dimensionnée, la conserver derrière le collecteur maintiendra la restriction.

Prévoyez une coupure compatible avec l’occupation, et protégez les appareils des débris. Après raccordement, rincez les départs existants avant d’alimenter robinetterie et électroménager. Le plan final distingue clairement les tubes neufs et conservés.

Diagnostiquer une différence de débit entre départs

Vanne ou insert partiellement fermé

Comparez la position et la température, puis mesurez avant et après. Une poignée parallèle ne garantit pas que l’obturateur interne est intact. Ne forcez pas une mini-vanne grippée ; isolez et remplacez-la.

Tube plié ou écrasé

Un rayon trop court près du coffret peut ovaliser le tube. Inspectez les premiers mètres et comparez avec les photographies de chantier. Un tube tiré dans une gaine trop étroite peut aussi être coincé à un changement de direction.

Raccord ou filtre obstrué

Des copeaux, du ruban ou du tartre peuvent réduire un passage. Démontez uniquement après coupure et dépressurisation. Examinez mousseur et robinet terminal avant d’accuser la nourrice, car un défaut local produit le même symptôme.

Mesurez pression statique puis dynamique sur le départ. Une chute au collecteur oriente vers l’amont ; une chute uniquement au point d’usage vers le tube ou le terminal. Les mêmes conditions de débit sont indispensables à la comparaison.

Maîtriser le temps d’arrivée de l’eau chaude

Calculez le volume du départ à partir du diamètre intérieur et de la longueur. Mesurez ensuite le volume réellement écoulé avant température stable. Si la différence est forte, recherchez mélange parasite, tube mal repéré ou refroidissement du collecteur.

Un bouclage raccordé directement à chaque petite branche serait complexe et énergivore. Pour les points éloignés, comparez implantation du ballon, boucle principale, production locale et isolation. La solution doit préserver la qualité sanitaire de l’eau.

Les branches chaudes peu utilisées doivent rester courtes. Un grand volume dédié à un lavabo occasionnel dégrade confort et renouvellement. Le calcul permet de choisir le compromis plutôt qu’un diamètre unique pour toute la maison.

Prévoir la détection des fuites

Placez le collecteur au-dessus d’un fond résistant à l’eau, avec une fuite visible. Un capteur peut alerter et commander une vanne générale si le scénario est étudié. Il doit être testé, alimenté et positionné au point où l’eau arrivera réellement.

Une coupure automatique ne doit pas arrêter un équipement critique sans procédure. Prévoyez un by-pass protégé seulement s’il est justifié. Après une alarme, cherchez la cause avant de réarmer plusieurs fois.

Réceptionner les performances et pas seulement l’étanchéité

Une installation sans fuite peut rester inconfortable. Mesurez débit et pression aux points défavorisés, seul puis avec un usage simultané représentatif. Contrôlez le temps d’arrivée de l’eau chaude, le bruit à la fermeture et la stabilité des mitigeurs.

Comparez les résultats au calcul et aux besoins convenus. Si la douche chute lorsque la machine remplit, identifiez l’amont ou le diamètre concerné. La réception doit conduire à un réglage ou à une réserve explicite, pas à une acceptation silencieuse.

Planifier les extensions futures

Une vraie réserve comprend capacité amont, emplacement et sortie obturée au collecteur. Notez le débit disponible restant. Ne promettez pas qu’une sortie libre alimentera une seconde salle de bains si l’entrée et la production ne sont pas dimensionnées.

Lors de l’extension, utilisez le même système ou un raccord de transition validé. Rincez le nouveau circuit, refaites l’essai et mettez à jour toutes les étiquettes. Une réserve devenue active ne doit pas conserver son ancien nom générique.

Ce que le devis doit préciser

• Plan des départs et hypothèses de simultanéité.
• Diamètres intérieurs, matériaux et longueurs.
• Référence des collecteurs, vannes et raccords.
• Emplacement, coffret, supports et isolation.
• Traversées, gaines et rayons de courbure.
• Essai, rinçage et mesures de réception.
• Repérage, photographies et plan remis.

Une nourrice réussie rend le réseau compréhensible et chaque circuit vérifiable. Elle ne se résume pas à aligner des sorties. Pour comparer des propositions sur un même plan, vous pouvez demander des devis de plomberie en joignant la liste des appareils et les distances.

Conserver un réseau lisible dans le temps

Une fois par an, comparez le tableau aux usages réels, remplacez les étiquettes effacées et inspectez le coffret. Toute extension doit recevoir un numéro permanent et ses propres mesures de réception. Ne laissez pas une vanne marquée « réserve » alimenter un circuit inconnu.

Lors de la vente ou de la location, remettez le plan avec les notices. Cette documentation réduit les coupures inutiles, accélère la recherche de fuite et évite qu’un intervenant mélange eau chaude, eau froide ou réseau extérieur.
