Mesurer le débit d’une bouche de ventilation paraît simple : placer un appareil devant l’ouverture et lire un nombre. En réalité, le profil d’air est turbulent, l’instrument peut modifier l’écoulement, les portes et fenêtres changent la pression et certaines bouches modulent leur débit. Une mesure utile exige un protocole reproductible et une cible connue.
Le résultat ne sert pas uniquement à dire « ça aspire ». Il vérifie que chaque pièce est ventilée comme prévu, aide à équilibrer le réseau et révèle une gaine pincée, un filtre colmaté ou une pression insuffisante. Il doit toujours être accompagné du régime de fonctionnement et de l’incertitude.
Identifier la bouche
Extraction ou insufflation
Une bouche d’extraction retire l’air des pièces humides ; une bouche d’insufflation apporte l’air neuf dans les pièces principales d’une double flux. L’instrument et son sens doivent convenir. Une mesure négative affichée peut simplement traduire une orientation inversée.
Fixe ou modulante
Autoréglable, hygroréglable, à détection ou commandée en pointe ne se testent pas dans les mêmes conditions. Relevez modèle et plage de pression. Ne bloquez pas un volet pour obtenir une valeur flatteuse.
Trouver la valeur cible
Consulter l’étude et la réception
Le dossier indique les débits par pièce et par régime. Une valeur réglementaire globale ne suffit pas pour répartir une installation particulière. Le rapport initial constitue la meilleure référence pour suivre une dérive.
Vérifier le texte applicable
L’arrêté du 24 mars 1982 contient des débits d’aération pour les logements relevant de son champ. Systèmes modulants, avis techniques et bâtiments d’autres périodes demandent une interprétation professionnelle, pas une lecture isolée d’un tableau.
Choisir l’instrument
Débitmètre avec cône
Un cône qui englobe la bouche canalise l’ensemble du flux vers le capteur. Il réduit l’erreur par rapport à une vitesse mesurée en un point, mais crée sa propre perte de charge. Le matériel doit être adapté au débit et au sens.
Anémomètre et grille de mesure
Pour un grand diffuseur, une grille ou un balayage peut être utilisé selon un protocole. Multiplier une vitesse centrale par la section est généralement imprécis : vitesse non uniforme, section libre différente et turbulence faussent le calcul.
Vérifier l’étalonnage
Contrôler la date
Un instrument ancien ou choqué peut dériver. Notez fabricant, modèle, numéro et certificat. Un appareil grand public sans information métrologique peut comparer avant et après, mais ne suffit pas toujours pour une réception contractuelle.
Choisir la bonne plage
Près de la limite basse, l’incertitude relative augmente. Un appareil dimensionné pour de gros débits lit mal une petite bouche de WC. Le professionnel sélectionne capteur et cône selon les valeurs attendues.
Stabiliser le logement
Fermer les ouvertures extérieures
Fenêtres et portes donnant dehors sont fermées, sauf protocole contraire. Les entrées d’air prévues restent libres. Une fenêtre entrouverte près d’une bouche change le chemin de l’air et rend la comparaison inutile.
Positionner les portes intérieures
Le protocole précise ouvertes ou fermées. Pour vérifier le fonctionnement réel, il faut aussi contrôler les passages sous portes. Une moquette épaisse peut limiter le transfert et réduire l’extraction porte fermée.
Neutraliser les perturbations
Arrêter les appareils concurrents
Hotte à extraction, sèche-linge, cheminée et extracteur indépendant modifient les pressions. Arrêtez-les pour la mesure nominale puis testez leur interaction séparément si nécessaire. Signalez tout appareil à combustion au professionnel.
Attendre la stabilisation
Après changement de vitesse, laissez le ventilateur et les registres se stabiliser. Les systèmes hygroréglables réagissent à l’humidité et peuvent évoluer pendant la mesure. Notez température et humidité si elles influencent le terminal.
Préparer la bouche
Observer sans nettoyer d’abord
Photographiez poussière, position et état. Une mesure avant nettoyage quantifie le fonctionnement constaté ; une seconde après entretien montre l’effet. Nettoyer immédiatement efface une information de diagnostic.
Ne pas tourner le réglage
Marquez la position si le terminal est réglable. Le démonter ou appuyer avec le cône peut modifier l’ouverture. Une bouche déplacée entre deux mesures ne fournit plus une comparaison fiable.

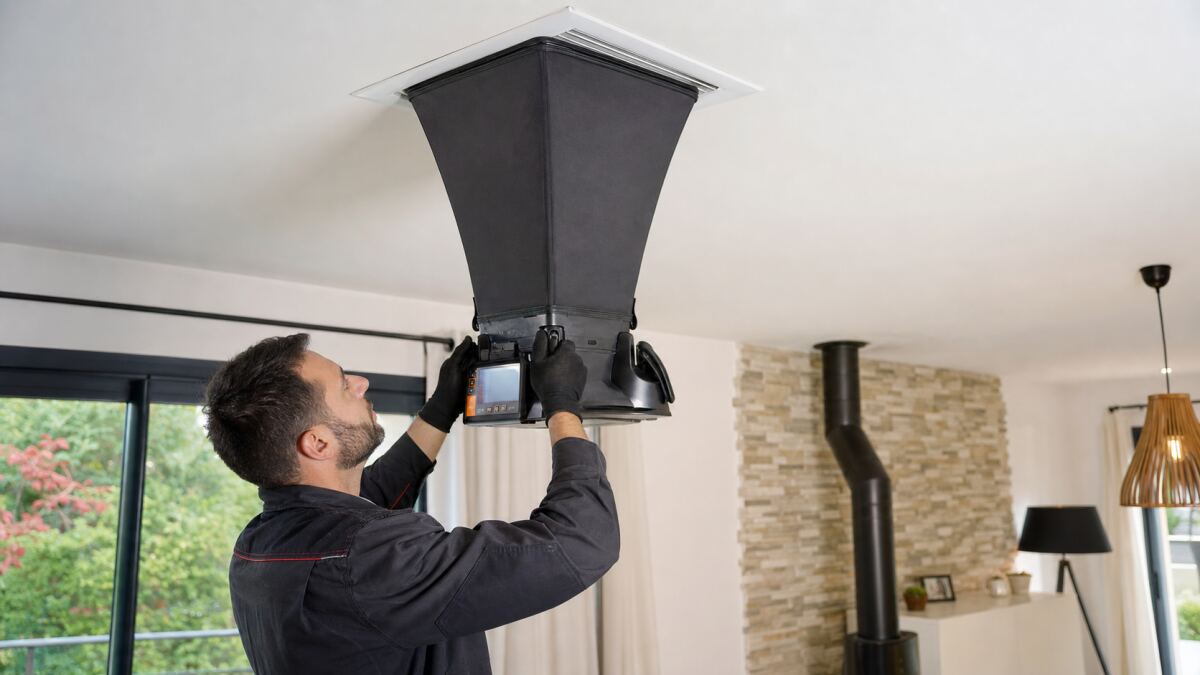

Poser le cône
Créer un joint continu
Le bord souple s’applique sur le mur ou plafond sans fuite visible. Une surface texturée peut nécessiter un accessoire. N’écrasez pas la bouche et ne masquez pas une partie du diffuseur.
Rester stable
Tenez l’appareil dans la position recommandée, sans corps devant une prise d’air proche. Attendez l’affichage stable, relevez plusieurs valeurs et calculez la moyenne prévue. Une lecture instantanée choisie parce qu’elle correspond à la cible n’est pas une mesure.
Mesurer les régimes
Débit normal
Commencez par le fonctionnement permanent. Faites toutes les bouches dans un ordre noté, puis revenez sur une bouche témoin pour vérifier que le système n’a pas dérivé. Le rapport indique heure et conditions.
Pointe et réduit
Activez cuisine, boost ou absence selon la commande réelle. Vérifiez temporisation et retour automatique. Une bouche peut être correcte en pointe mais insuffisante en régime permanent, ou inversement.
Mesurer une bouche hygroréglable
Contrôler la pression
Le débit dépend de l’ouverture et de la pression disponible. La seule mesure de débit ne prouve pas que la bouche fonctionne dans sa plage. Le protocole peut demander une prise de pression derrière le terminal.
Respecter la condition d’humidité
La bande ou le mécanisme réagit avec un délai. Ne soufflez pas dessus et ne le chauffez pas pour forcer l’ouverture. Le modèle et les conditions sont notés afin que le résultat soit interprétable.
Tenir compte de l’incertitude
Ajouter les erreurs
Étalonnage, cône, fuite, position, fluctuation et effet de l’appareil contribuent. Un résultat de 29 face à une cible de 30 m³/h ne signifie pas automatiquement non-conformité si l’incertitude est de plusieurs unités.
Éviter la fausse précision
Afficher deux décimales ne rend pas la mesure exacte. Le rapport arrondit selon la capacité de l’instrument et indique l’incertitude. Le projet Cerema PROMEVENT a précisément travaillé à fiabiliser les mesures résidentielles.
Interpréter un débit faible
Contrôler l’entretien

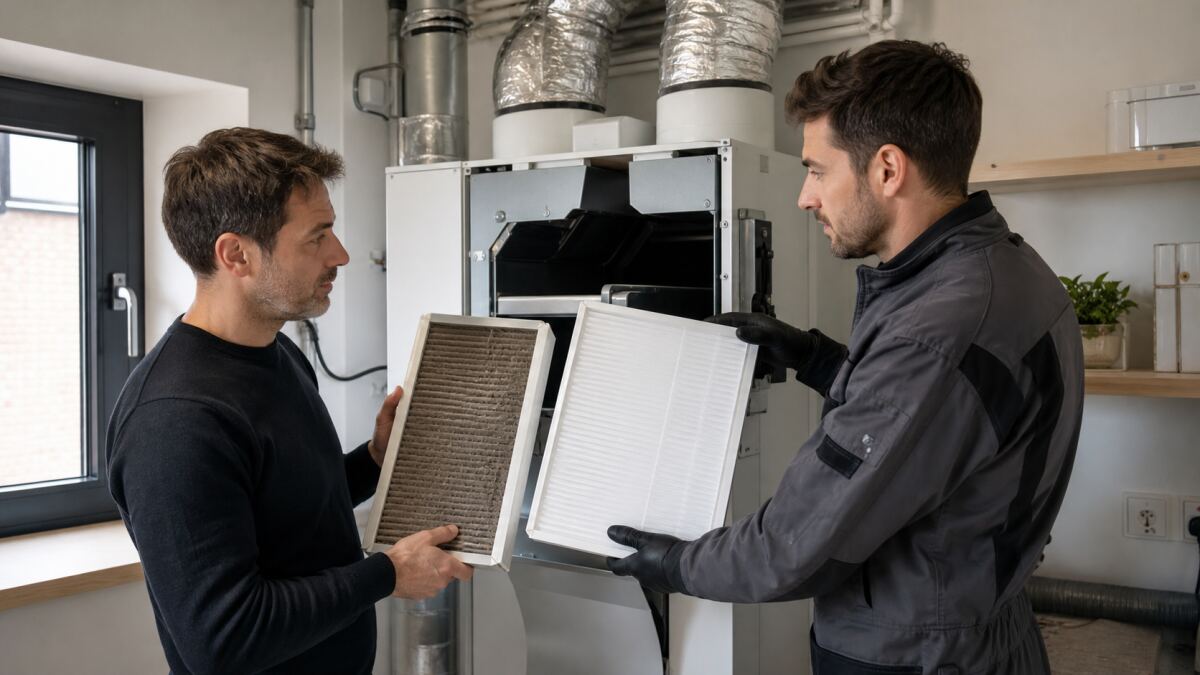

Filtre colmaté, bouche sale et échangeur chargé sont vérifiés avant de toucher aux réglages. Consultez notre guide sur les filtres de VMC. Mesurez à nouveau avec les consommables conformes.
Rechercher la résistance
Gaine écrasée, clapet bloqué, longueur excessive, raccord fuyard ou registre fermé peuvent limiter une branche. Une pression élevée près du ventilateur avec peu de débit oriente vers une obstruction ; une pression faible peut signaler fuite ou ventilateur.
Interpréter un débit trop élevé
Éviter bruit et pertes
Surventiler augmente consommation électrique, chauffage et bruit. Une bouche trop ouverte peut priver les branches éloignées. Ne concluez pas qu’un débit supérieur est « mieux » sans vérifier équilibre et exigences.
Revoir la pression globale
Un ventilateur trop rapide augmente tous les débits et les fuites. Ajustez d’abord le point global puis les branches, selon l’étude. Chaque modification impose une nouvelle tournée de mesures.
Comparer le total des bouches
Sommer les mesures
La somme extrait ou soufflé se compare au débit de la centrale, en tenant compte des fuites et incertitudes. Un écart important peut indiquer réseau non étanche ou mesure incorrecte. Les débits locaux ne doivent pas être sacrifiés pour obtenir un beau total.
Équilibrer une double flux
Soufflage et extraction restent dans la tolérance du fabricant et du projet. Un déséquilibre crée pression ou dépression. Le guide de mise en service d’une double flux décrit l’ordre complet des réglages.
Ne pas se contenter du test papier
Une indication qualitative
Une feuille qui tient sur une extraction montre un mouvement d’air, pas un débit conforme. Le résultat dépend du papier, de la surface et de la pression. Il sert au contrôle quotidien, pas à la réception.
Pas de flamme
N’approchez jamais briquet ou bougie d’une bouche. Le feu, les dépôts et les appareils à combustion rendent ce geste dangereux. Un fumigène n’est utilisé que par un professionnel avec produit et protocole compatibles.
Documenter le résultat
Créer un tableau pièce par pièce
Inscrivez type de bouche, cible, mesure, régime, réglage, instrument et observation. Joignez photo et position. Le rapport technique Cerema sur les mesures de ventilation avant et après travaux illustre l’emploi d’un anémomètre avec cône.
Conserver une référence
La première mesure conforme filtre propre permet de suivre l’installation. Reprenez les mêmes conditions lors de l’entretien annuel. Une évolution progressive est souvent plus informative qu’une valeur isolée.
Savoir quand appeler
Écart persistant
Si nettoyage et filtre correct ne rétablissent pas le débit, faites inspecter réseau et ventilateur. Ne démontez pas une gaine cachée ou un caisson électrique. Odeur de brûlé, eau ou bruit mécanique imposent l’arrêt selon la notice.
Réception ou litige
Une mesure contractuelle exige matériel, protocole et compétence adaptés. Pour demander un contrôle, déposez une demande de devis avec plans, références, rapport initial et symptômes. Exigez valeurs avant et après correction.
Retenir la méthode
Cible, conditions, mesure
Une valeur n’a de sens qu’avec sa cible et ses conditions. Identifiez la bouche, stabilisez le logement, utilisez un cône adapté, répétez et notez l’incertitude. C’est la base d’un diagnostic défendable.
Corriger la cause
Le débit faible n’autorise pas à ouvrir tout au hasard ; le débit fort n’est pas automatiquement bénéfique. Entretien, pression, réseau et réglage sont examinés dans cet ordre, puis toute l’installation est recontrôlée.
Questions fréquentes sur la mesure
Peut-on utiliser un anémomètre de poche ?
Il peut comparer grossièrement deux états si la position est strictement répétée, mais il mesure une vitesse locale dans un flux non uniforme. Sans cône, section libre et protocole, il ne démontre pas un débit réglementaire. Conservez-le pour une alerte ou une tendance et faites réaliser la réception avec un appareil adapté.
Pourquoi le débit varie-t-il quand la porte ferme ?
L’air extrait doit être remplacé et traverser le logement. Si le détalonnage ou la grille de transfert est trop petit, la pièce se met en dépression et le débit chute. Mesurez porte ouverte puis fermée, contrôlez le passage et corrigez-le sans raboter une porte coupe-feu ou acoustique sans étude.
Pourquoi la valeur oscille-t-elle ?
Vent extérieur, régulation, volet hygroréglable, ventilateur à pression constante et turbulence créent des fluctuations. Attendez, relevez une série et notez amplitude. Une oscillation importante peut signaler commande instable, filtre qui se déforme ou registre qui chasse ; une moyenne seule masquerait le problème.
Faut-il mesurer avant ou après nettoyage ?
Les deux répondent à deux questions. La mesure avant montre l’état vécu ; celle après entretien montre le potentiel restauré. Photographiez la bouche, gardez le même régime et ne modifiez pas son réglage entre les deux. L’écart aide à distinguer salissure et défaut de réseau.
Comment mesurer une entrée d’air de fenêtre ?
Elle réagit à la différence de pression et nécessite un dispositif de mesure spécifique, souvent avec caisson ou cône adapté. Une vitesse devant la fente ne suffit pas. Identifiez modèle, module et pression attendue, puis faites vérifier l’ensemble des entrées et extractions plutôt qu’un composant isolé.
Une bouche peut-elle être conforme si elle fait du bruit ?
Le débit peut atteindre la cible avec une vitesse ou une pression trop élevée. La conformité aéraulique ne supprime pas l’exigence de confort et de bonne mise en œuvre. Cherchez terminal trop fermé, diamètre faible, coude proche, gaine écrasée ou ventilateur trop rapide, puis remesurez.
Que signifie une forte différence entre deux chambres ?
Elle peut être prévue par l’occupation ou révéler un déséquilibre. Comparez d’abord les cibles. Si elles sont identiques, inspectez réglages, longueur, collecteur, écrasement et fuite. Ne fermez pas fortement la meilleure branche sans vérifier que la plus faible peut atteindre sa valeur.
Le vent extérieur invalide-t-il la mesure ?
Il peut influencer les prises, rejets et systèmes naturels, surtout par rafales. Notez météo et répétez dans des conditions plus stables si l’écart est proche de la tolérance. Pour une réception, le protocole définit les conditions acceptables ; une journée très venteuse doit être signalée.
Pourquoi mesurer la pression derrière une bouche ?
Une bouche autoréglable ou modulante garantit son débit seulement dans une plage. Le débit apparent peut être correct à une pression excessive, avec bruit et consommation, ou devenir instable à faible pression. Le couple débit-pression permet de juger la branche et pas seulement l’instant.
Quand faut-il refaire toutes les mesures ?
Après remplacement de centrale, modification de gaine, ajout de bouche, changement de classe de filtre, travaux de cloisonnement ou réglage du ventilateur, une mesure locale ne suffit pas. Toute la répartition peut changer. Reprenez les bouches, les totaux et les régimes avec un nouveau rapport daté.
Construire un diagnostic en trois niveaux
Niveau utilisateur
Contrôlez propreté, bruit, alarme, sensation de débit et humidité sans dérégler. Le test papier signale une absence totale d’aspiration. Notez les symptômes et leur apparition pour orienter l’intervention.
Niveau entretien
Remplacez les filtres conformes, nettoyez les éléments prévus et vérifiez les accès. Une mesure comparative montre si l’entretien restaure la valeur. Aucun capot électrique ou réseau caché n’est ouvert sans compétence.
Niveau réception
Un professionnel applique le protocole, utilise des instruments étalonnés, mesure débit et pression, équilibre et fournit les incertitudes. Ce niveau est requis pour accepter des travaux ou trancher un écart contractuel. Les trois niveaux se complètent mais ne se substituent pas.
Mesurer après rénovation énergétique
Fenêtres plus étanches
Le remplacement de menuiseries réduit les infiltrations qui compensaient parfois une extraction. Vérifiez les entrées d’air prévues et les débits après travaux. Une VMC qui semblait fonctionner peut révéler un manque d’amenée d’air lorsque les fuites disparaissent.
Isolation et cloisons
Doublage, faux plafond et déplacement de porte peuvent pincer une gaine ou fermer un passage. Mesurez avant et après afin d’attribuer l’écart. Une caméra d’inspection localise parfois le défaut sans ouvrir toute la finition.
Contrôler une bouche de cuisine
Tester la commande de pointe
Mesurez le régime permanent, activez la commande puis attendez la stabilisation. Notez durée et retour. Une corde, pile ou contact défaillant peut empêcher le débit de pointe malgré une bouche propre.
Distinguer hotte et VMC
Une hotte à recyclage ne crée pas d’extraction extérieure ; une hotte raccordée ne doit pas être branchée sur une VMC collective ordinaire sans conception. Mesurez chaque système séparément et contrôlez leur interaction.
Contrôler après entretien professionnel
Comparer au rapport précédent
Le nettoyage doit restaurer les débits sans modifier arbitrairement l’équilibrage. Comparez chaque pièce et demandez l’explication des écarts. Une valeur globale ne prouve pas que toutes les branches ont été remontées.
Vérifier les réglages marqués
Registres et bouches retrouvent leurs positions ou sont réglés avec nouvelles mesures. Les repères sont durables. Conservez le rapport avec factures et références des filtres pour le prochain contrôle.
Éviter les erreurs de saisie
Relire sur place
Annoncez à voix haute pièce, régime et valeur ou utilisez une fiche préremplie. Une inversion cuisine-salle de bain peut conduire à un mauvais réglage malgré des mesures justes. Photographiez l’affichage lorsque le protocole le permet et validez les totaux avant de quitter le logement.
