Un radiateur affiche confort mais chauffe comme en mode éco, une chambre passe en hors-gel lorsque le salon se coupe et le programmateur commande une zone qui ne correspond plus aux étiquettes. Dans une installation modifiée plusieurs fois, les fils pilotes peuvent être croisés, regroupés ou soumis à un délesteur oublié. Remplacer les radiateurs ne rétablit pas la logique.
Le diagnostic reconstitue chaque zone depuis le programmateur jusqu’aux appareils. Il vérifie les ordres réellement émis, leur priorité et la réponse de chaque radiateur. La commande fil pilote reste distincte de la puissance : un appareil alimenté peut volontairement ne pas chauffer parce qu’il reçoit un ordre d’abaissement.
Notez l’affichage et le comportement de chaque radiateur pour chaque mode demandé. Relevez les zones annoncées par le programmateur et les pièces réellement concernées. Identifiez la présence d’un délesteur, gestionnaire d’énergie ou module connecté.
Vérifiez si le défaut apparaît à certaines heures ou pendant une forte consommation. Signalez les radiateurs remplacés et les fils laissés non raccordés. Conservez les réglages locaux avant de lancer les essais.
Le radiateur régule localement sa température mais interprète aussi l’ordre reçu sur le fil pilote. Plusieurs ordres codés correspondent notamment à confort, éco, hors-gel et arrêt. Un délestage peut être prioritaire sur une programmation de confort.
Les appareils d’une zone partagent une commande mais conservent leurs alimentations protégées. Un fil pilote non utilisé doit être traité et isolé selon les prescriptions, jamais confondu avec la terre. La mesure de l’ordre demande une méthode adaptée car il s’agit d’un conducteur actif.
Pour fixer le cadre technique, l’explication Atlantic du fil pilote précise que le fil pilote transporte des ordres de fonctionnement vers l’électronique du radiateur et ne remplace pas son alimentation de puissance.
Classer les causes plausibles
Les fils pilotes de deux zones ont été croisés au tableau. Un programmateur ancien envoie encore des ordres malgré une application plus récente. Le délesteur maintient une zone en abaissement à cause d’une mesure ou d’un seuil erroné.
Un radiateur incompatible ou mal configuré interprète différemment la commande. Le fil pilote a été coupé ou raccordé avec le mauvais conducteur lors de travaux. Les étiquettes de zones ne correspondent plus au câblage réel.
Mesurer dans un ordre sûr
Envoyez un seul ordre connu à une zone et observez chaque appareil après son délai normal. Mesurez l’ordre au départ puis au radiateur par une procédure sécurisée. Déconnectez logiquement les automatismes concurrents un par un lors d’un essai professionnel.
Testez le délestage avec une charge contrôlée et notez l’ordre de retour. Vérifiez la configuration locale et la compatibilité de chaque radiateur. Répétez la matrice zones-ordres après correction et consignez les résultats.
Si tous les appareils d’une zone réagissent mal, recherchez la commande commune. Si un seul appareil diffère, contrôlez son raccordement et sa configuration. Si le défaut suit une pointe de puissance, testez le délesteur et ses priorités.
Si deux systèmes commandent la même zone, désignez un maître et retirez les ordres concurrents. Si le câblage ne permet pas les zones voulues, simplifiez-les ou étudiez une commande compatible. Si le fil pilote n’est plus utilisé, isolez-le et documentez son statut.
Choisir une correction proportionnée
Repérez chaque fil pilote au tableau et dans les sorties de câble. Raccordez les zones conformément au plan d’usage validé avec l’occupant. Configurez le programmateur et le délesteur avec des priorités lisibles.
Supprimez les commandes abandonnées qui continuent d’émettre. Adaptez ou remplacez uniquement les interfaces incompatibles. Remettez une matrice indiquant pièce, circuit, zone et ordre de délestage.
Pour choisir une correction compatible, les recommandations de l’ADEME sur la programmation du chauffage précise que une programmation adaptée aux rythmes d’occupation permet de réduire les périodes de chauffe inutiles sans multiplier les consignes contradictoires.
Refuser les raccourcis dangereux
Relier un fil pilote à la terre crée un défaut et détruit sa fonction. Intervenir en pensant que ce conducteur est sans tension expose à un choc. Couper l’alimentation des radiateurs comme seule programmation use certains automatismes.
Multiplier les applications et passerelles rend les priorités incompréhensibles. Désactiver le délestage sans vérifier la puissance disponible peut rétablir les coupures générales. Changer les consignes locales pendant le diagnostic fausse la réponse aux ordres.
Le dossier sur le choix d’un radiateur adapté à la pièce complète cette analyse.
Vérifier les références applicables
Pour préparer la réception, le guide Atlantic sur la commande et le délestage précise que le fil pilote peut transmettre programmation et délestage, ce qui impose de connaître la priorité des ordres et les zones réellement câblées.
Pour des radiateurs électriques qui reçoivent des ordres fil pilote incohérents entre zones, programmateur et délesteur, l’absence de tension doit être vérifiée avec une méthode et un appareil adaptés par une personne compétente.

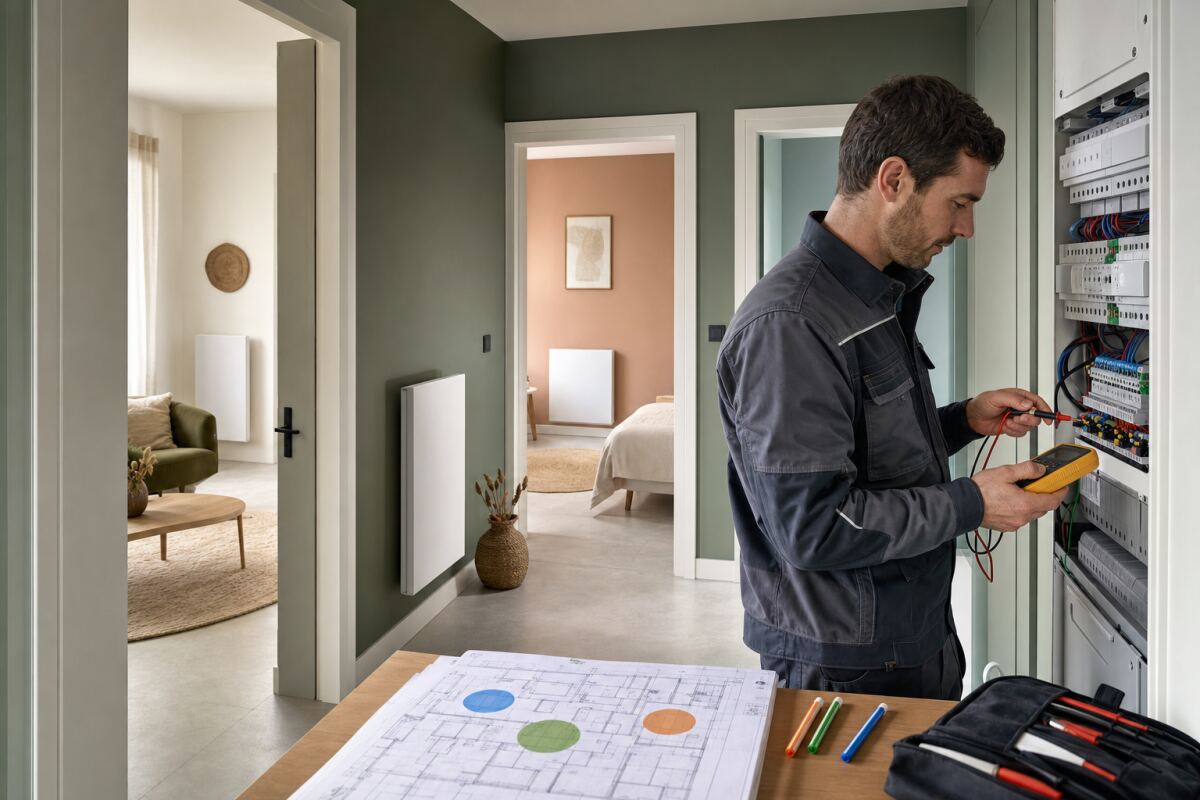

Cette photographie sert à retrouver une commande prévisible par zone tout en conservant la régulation locale et la fonction de délestage.
Pour des radiateurs électriques qui reçoivent des ordres fil pilote incohérents entre zones, programmateur et délesteur, le dimensionnement inclut les pointes de démarrage, la simultanéité des usages et l’évolution vraisemblable de l’installation.
Comparer des devis portant sur le même résultat — Fil pilote des radiateurs électriques
Pour des radiateurs électriques qui reçoivent des ordres fil pilote incohérents entre zones, programmateur et délesteur, l’offre cohérente décrit le défaut constaté, le résultat attendu et le contrôle qui prouvera la correction.
Contrôler avant de refermer
Chaque zone commande uniquement les pièces prévues. Les six ordres utiles sont interprétés comme attendu par les appareils compatibles. Le délestage intervient dans l’ordre défini puis restitue le confort.
Réceptionner sous charge réelle
Aucun fil pilote inutilisé ne reste nu ou non repéré. La programmation hebdomadaire correspond aux rythmes réels. Le plan de zones et la procédure de reprise manuelle sont remis à l’occupant.
Éviter les promesses absolues
La bonne intervention permet de retrouver une commande prévisible par zone tout en conservant la régulation locale et la fonction de délestage sans diminuer la protection des personnes ni déplacer le risque vers un autre circuit.
Le second guide sur le choix d’une programmation de chauffage compréhensible aide à replacer le chantier dans le fonctionnement du logement.
La méthode en sept décisions
Pour des radiateurs électriques qui reçoivent des ordres fil pilote incohérents entre zones, programmateur et délesteur, la qualité du résultat tient autant à la mesure, au dimensionnement et à la réception qu’au matériel posé.
