Un claquement au moment où un robinet, une électrovanne ou une pompe s’arrête peut être un coup de bélier : la vitesse de l’eau change brutalement et une onde de pression parcourt le réseau. Poser un antibélier au hasard peut atténuer le bruit sans corriger une pression excessive, une canalisation mal fixée ou une vanne trop rapide.
Le diagnostic commence donc par la reproduction du phénomène, la mesure des pressions et l’identification de l’organe déclencheur. La solution durable agit d’abord sur la cause, puis absorbe l’onde résiduelle si cela reste nécessaire.
Comprendre l’onde plutôt que le seul bruit
Dans un régime stable, l’eau circule avec une vitesse et une pression relativement constantes. Une fermeture rapide impose une décélération. Comme le liquide et la canalisation sont légèrement compressibles et élastiques, l’énergie se propage sous forme d’une onde de surpression puis de dépression qui se réfléchit aux extrémités.
Le guide hydraulique du Cerema relie le choc à une accélération ou décélération rapide et cite parmi les facteurs la longueur, la vitesse initiale, l’élasticité et le temps de fermeture. Une petite installation peut donc subir un choc important si elle combine pression, vitesse et fermeture défavorables.
Surpression et dépression
La première onde n’est pas toujours seulement positive. Selon le fonctionnement d’une pompe, d’un clapet ou d’une colonne, une dépression peut favoriser cavitation, entrée d’air ou séparation de colonne. Dans une maison, le diagnostic reste généralement plus simple, mais un manomètre ne montrant que la pression statique ne suffit pas à voir le transitoire.
Pourquoi le bruit se déplace
L’onde fait vibrer les tubes et leurs supports. Le claquement audible dans une cloison peut être éloigné de l’électrovanne qui le provoque. Une traversée rigide ou un tube libre frappe la structure et amplifie le son. Il faut donc distinguer origine hydraulique et point de rayonnement acoustique.
Reconnaître un vrai coup de bélier
Le bruit suit une fermeture précise
Actionnez séparément robinets, mitigeurs, chasse d’eau, lave-linge, lave-vaisselle, machine à glaçons et arrosage. Notez ouverture, débit et moment du bruit. Les électrovannes ferment souvent plus vite qu’une robinetterie manuelle et constituent un déclencheur fréquent.
Le tube bouge ou frappe une paroi
Observez les parties accessibles sans ouvrir sous pression. Un tube qui saute lorsque l’appareil s’arrête confirme une mauvaise tenue mécanique associée au transitoire. La correction demande des supports adaptés avec jeu de dilatation ; serrer brutalement un tube contre une arête peut créer un autre point de fatigue.
Les bruits qui ressemblent au coup de bélier
La dilatation d’une conduite chaude produit des craquements plus lents pendant la montée en température. Un clapet usé peut battre pendant l’écoulement. Une chasse se met à vibrer lorsque son robinet flotteur module. Une canalisation mal purgée gargouille. Le moment, la durée et la reproductibilité évitent de traiter tous ces bruits avec le même accessoire.

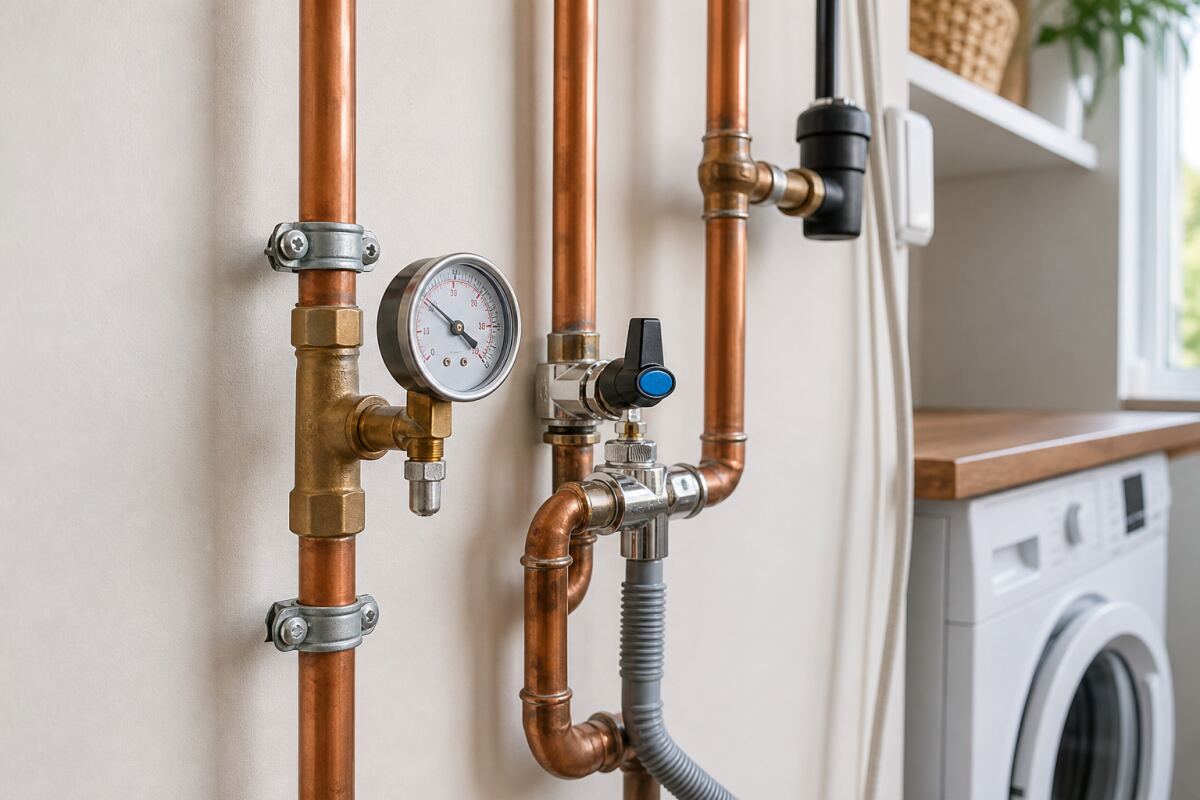

Mesurer la pression statique et la pression en service
Le plombier raccorde un manomètre adapté sur un point fiable et mesure sans puisage, puis avec un ou plusieurs robinets ouverts. La pression statique renseigne l’alimentation ; la pression dynamique et le débit révèlent les pertes de charge. Un enregistreur rapide est nécessaire pour capturer correctement un pic très bref.
Une pression élevée augmente les efforts et les débits. Le réducteur de pression, s’il existe, doit être testé en amont et en aval. Une pression aval qui remonte au repos peut signaler un réducteur défectueux ou un phénomène de dilatation dans un volume fermé.
| Mesure | Ce qu’elle renseigne | Ce qu’elle ne prouve pas seule |
|---|---|---|
| Pression statique | Niveau au repos | Amplitude du pic transitoire |
| Pression en puisage | Pertes de charge et service | Localisation exacte d’un obstacle |
| Enregistrement rapide | Forme et amplitude de l’onde | Cause mécanique sans inspection |
| Débit | Vitesse probable selon le diamètre | État de tous les raccords |
Contrôler le réducteur de pression
Un réducteur se choisit pour la pression amont, le débit et la plage de réglage. Il doit être accessible, protégé des impuretés selon l’installation et mesurable. Le régler sans manomètre revient à déplacer le problème au ressenti.
Fermez les appareils, relevez la pression, provoquez un débit, puis observez la stabilité au retour. Si la pression dérive, vérifiez aussi chauffe-eau, clapets et vase d’expansion sanitaire. Le réducteur ne doit pas compenser un mauvais dimensionnement de tube qui crée une vitesse excessive.
L’Agence Qualité Construction cite le régulateur de pression et le choix du diamètre parmi les mesures d’atténuation. La logique est bien de réduire l’énergie du phénomène avant de l’absorber.
Vérifier diamètre, vitesse et tracé
Un tube trop petit pour le débit augmente la vitesse et les pertes de charge. Des coudes nombreux, flexibles écrasés et vannes partiellement ouvertes perturbent le régime. Le plombier confronte diamètres réels, longueurs, débits simultanés et exigences des appareils.
Agrandir un seul tronçon n’est pas toujours utile si l’étranglement reste au compteur, au filtre ou au flexible. À l’inverse, un débit satisfaisant ne prouve pas que la vitesse locale est raisonnable. Le calcul et le relevé du réseau évitent les remplacements au hasard.
Examiner les fixations et traversées
Les colliers maintiennent le tube tout en respectant les mouvements thermiques et le matériau. Une distance excessive laisse fouetter la canalisation ; une fixation rigide sur une cloison légère transmet le bruit. Les fourreaux aux traversées empêchent le contact direct et protègent des arêtes.
Dans une gaine fermée, utilisez une inspection ciblée ou une petite ouverture après repérage des réseaux. Ne remplissez pas toute la cavité de mousse : vous pourriez bloquer la dilatation, masquer une fuite et rendre la réparation impossible. La correction doit rester accessible et compatible avec le feu et l’acoustique de la paroi.
Quand un antibélier est pertinent
L’antibélier fournit un volume compressible qui absorbe une partie de l’onde. Il est pertinent lorsqu’une fermeture rapide reste nécessaire après correction de la pression, du débit et des supports. Il se place au plus près de l’organe déclencheur selon la conception et les prescriptions du fabricant.
Antibélier à membrane ou piston
Ces dispositifs séparent l’eau du volume compressible et sont conçus pour conserver leur fonction. Le choix dépend du diamètre, de la pression, du débit et de l’onde. Un modèle sous-dimensionné atténue peu ; un appareil mal posé devient un volume stagnant ou un accessoire inaccessible.
La chambre d’air improvisée
Un tube vertical rempli d’air peut perdre progressivement son coussin lorsque l’air se dissout dans l’eau. Son efficacité devient aléatoire et il crée une branche morte. Préférez un dispositif conçu, dimensionné et maintenable plutôt qu’une longueur de tube ajoutée sans calcul.
Positionner l’appareil au bon endroit
Une protection installée à l’entrée de la maison peut être trop loin de l’électrovanne rapide. L’onde naît au changement de régime et se propage dans la branche. Placez le dispositif selon le schéma du fabricant, sans vanne fermée qui l’isolerait du point à protéger.
Il doit rester accessible pour inspection et remplacement. Orientez-le comme autorisé, utilisez les raccords compatibles et évitez un bras mort inutilement long. Après pose, reproduisez exactement les séquences qui déclenchaient le bruit et mesurez de nouveau.
Cas du lave-linge et du lave-vaisselle
Vérifiez que le robinet est pleinement ouvert, le flexible non pincé et le filtre propre. Une vanne partiellement fermée n’est pas une méthode fiable de réglage et peut générer bruit ou usure. Si seule l’électrovanne de l’appareil déclenche le choc, un antibélier correctement dimensionné près de ce point peut être efficace.
La modification de l’appareil lui-même est réservée à son service compétent. Ne neutralisez pas une électrovanne de sécurité. Si le bruit est apparu après remplacement de la machine, comparez les conditions avant/après et contrôlez la pression.
Cas du chauffe-eau et de la dilatation
L’eau chauffée se dilate. Dans un volume fermé par un clapet ou un réducteur, la pression peut monter pendant la chauffe et le groupe de sécurité doit remplir son rôle. Ce phénomène lent ne doit pas être confondu avec l’onde brève d’une fermeture.
Un vase d’expansion sanitaire peut limiter les variations s’il est correctement choisi, prégonflé et maintenu. Il ne remplace pas le groupe de sécurité et ne doit pas masquer une pression d’alimentation excessive. Toute intervention sur le ballon se fait après coupure des énergies et selon les prescriptions.
Quand le bruit révèle déjà un dommage
Inspectez raccords, flexibles, robinets et supports après des chocs répétés. Humidité, vert-de-gris, corrosion, auréole ou baisse de pression justifient une recherche de fuite. L’AQC documente notamment une rupture de coude associée à un coup de bélier, ce qui rappelle que le bruit n’est pas seulement une nuisance.
Si une fuite est suspectée dans une paroi, notre guide explique comment organiser une recherche de fuite non destructive. Ne refermez pas après une simple correction acoustique sans avoir vérifié le réseau.
Protocole de diagnostic en huit étapes
- Identifier l’appareil et la phase exacte qui déclenchent le bruit.
- Distinguer claquement instantané, vibration continue et dilatation lente.
- Mesurer pression statique et pression en service.
- Contrôler le réducteur, les filtres et les vannes.
- Vérifier diamètres, débits et longueurs de branche.
- Observer fixations, fourreaux et points de contact.
- Corriger la cause puis dimensionner l’antibélier résiduel.
- Reproduire, mesurer et documenter après travaux.
Ce que le devis doit préciser
- Mesures de pression avant intervention.
- Organe identifié comme déclencheur.
- Réglage ou remplacement du réducteur, s’il est en cause.
- Reprise des supports et accès nécessaires.
- Type, capacité et emplacement de l’antibélier.
- Remise en état des parois et contrôle final.
Refusez une proposition limitée à « pose antibélier » si personne n’a reproduit le bruit ni mesuré la pression. L’entretien de plomberie recommandé par l’Agence Qualité Construction inclut le contrôle des supports, anti-béliers, clapets, pression et équilibrage : ces éléments forment un système.
Cas d’un immeuble collectif
Dans un immeuble, l’appareil déclencheur peut se trouver dans un autre logement ou sur un équipement commun. Notez les horaires, les colonnes concernées et les étages où le choc est audible. Le syndic coordonne une campagne de reproduction afin d’éviter que plusieurs occupants ajoutent chacun un antibélier sans traiter la colonne.
La pression varie avec l’altitude, le surpresseur et les zones de distribution. Mesurer uniquement au rez-de-chaussée ne décrit pas le dernier étage. Le technicien relève l’amont et des points représentatifs, observe les cycles de pompe et les clapets, puis vérifie les réducteurs par zone.
Un surpresseur mal réglé ou un ballon hydropneumatique dégonflé peut provoquer des variations plus larges qu’une simple électrovanne. Sa maintenance appartient au gestionnaire compétent. Ne modifiez pas les consignes communes depuis un logement et ne condamnez pas une vanne qui participe à la sécurité du réseau.
Cas d’une pompe et d’un clapet
L’arrêt brutal d’une pompe modifie le débit ; un clapet qui se ferme après inversion peut ajouter un choc. Le diagnostic enregistre pression et commande de pompe, vérifie le sens, la vitesse de fermeture et le dimensionnement du clapet. Remplacer le clapet par un modèle identique n’est pas une solution si sa dynamique reste inadaptée.
Selon l’installation, une variation de vitesse, une rampe d’arrêt, un clapet adapté, un ballon ou un réservoir anti-bélier peut être étudié. Ces choix demandent un calcul du transitoire sur les réseaux importants. Une temporisation improvisée ne doit jamais neutraliser les protections de la pompe.
Pourquoi un antibélier peut sembler inefficace
Il est trop loin ou isolé
Une longue branche, un clapet ou une vanne entre l’appareil et le dispositif limite son action. Reprenez le schéma et le sens de l’onde. L’emplacement pratique pour le montage n’est pas automatiquement l’emplacement hydraulique utile.
Sa capacité ou sa précharge est inadaptée
Un volume trop faible absorbe peu d’énergie. Sur les appareils qui exigent une précharge ou un contrôle, la valeur doit correspondre aux instructions et à la pression du réseau. Une membrane altérée ou un piston bloqué supprime l’effet sans fuite extérieure visible.
Le bruit est principalement mécanique
L’onde peut être devenue modérée alors qu’un tube continue à frapper une ossature. Mesurez puis observez les supports. Ajouter un deuxième dispositif ne remplace pas la reprise de fixation et de traversée.
Contrôler après travaux
Reproduisez chaque appareil dans les mêmes conditions de débit qu’avant. Un essai avec un seul robinet entrouvert peut masquer le pic. Testez aussi les usages simultanés raisonnables et les cycles automatiques complets, notamment remplissage et arrêt de machine.
Consignez pression statique, pression en service et réglage du réducteur. Si un enregistreur avait capté l’onde, comparez les courbes avec la même fréquence d’échantillonnage. L’absence de claquement à l’oreille ne suffit pas si le chantier visait à protéger un réseau sensible.
Inspectez ensuite les raccords qui ont été sollicités et laissez les accès ouverts le temps du contrôle. Une petite fuite peut n’apparaître qu’après plusieurs cycles. Remettez les parois en état seulement après confirmation de l’étanchéité.
Planifier la maintenance
Inscrivez le réducteur, le filtre, le vase et les antibéliers dans le carnet d’entretien. Relevez leur marque, référence, emplacement, réglage et date de pose. L’accessibilité permet un remplacement sans casser la finition.
Une réapparition progressive invite à contrôler l’accessoire ; une réapparition soudaine après travaux ou changement d’appareil invite à reprendre tout le diagnostic. Ne montez pas indéfiniment la capacité d’absorption si la pression amont ou le débit ont changé.
Questions fréquentes
Fermer moins vite le robinet suffit-il ?
Cela constitue un test utile et peut réduire le choc d’une robinetterie manuelle. Ce n’est pas une solution pour une électrovanne automatique ni pour une installation dont la pression reste excessive. Les occupants ne doivent pas porter la responsabilité permanente d’un défaut de conception.
Peut-on baisser soi-même le réducteur ?
Un réglage mineur peut sembler simple, mais il faut un manomètre et vérifier le débit aux points défavorisés. Dans un immeuble ou en cas de doute, faites intervenir le gestionnaire ou un plombier. Ne touchez jamais à un organe plombé ou commun.
Le bruit peut-il faire éclater un tube ?
Des chocs répétés fatiguent raccords, joints et supports ; les documents techniques du Cerema et de l’AQC signalent ce risque. La rupture dépend de l’amplitude, du matériau, des défauts et du nombre de cycles. Un claquement récurrent mérite donc une investigation sans attendre la fuite.
Le coup de bélier se corrige dans l’ordre : pression raisonnable, vitesse maîtrisée, organes fonctionnels, tuyaux correctement tenus, puis absorption locale du transitoire. Cette méthode traite simultanément le bruit et la fatigue mécanique.
Après intervention, conservez valeurs, emplacement du dispositif et date. Si le bruit revient, recherchez un changement de pression, une fixation desserrée ou un antibélier arrivé en fin de fonctionnement. Pour comparer des plombiers sur un périmètre mesurable, vous pouvez décrire les appareils concernés et demander des devis.
Conserver une mesure de référence après correction
Relevez pression statique, pression pendant le débit critique et circonstances de fermeture après les travaux. Notez la position du réducteur, le diamètre, la référence de l’éventuel antibélier et son emplacement. Une vidéo sonore complète les mesures, mais ne les remplace pas.
Refaites l’essai à froid et à chaud, puis avec les appareils qui déclenchaient le choc. Revenez contrôler les supports et raccords après quelques semaines. Si le bruit réapparaît, comparez aux valeurs de réception avant de modifier un autre réglage.
