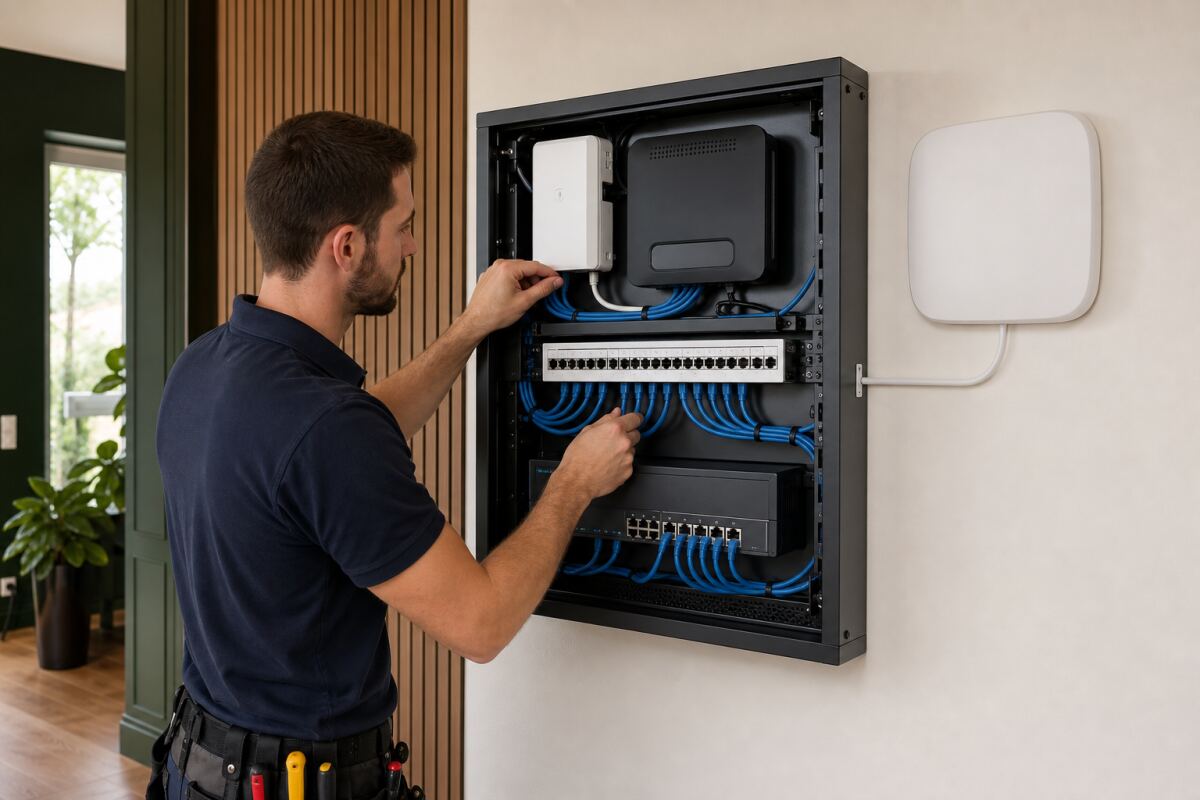

Le coffret de communication reçoit l’arrivée des opérateurs et distribue téléphone, données et parfois télévision vers les prises RJ45. Bien conçu, il permet de changer de box ou d’affecter une prise en quelques cordons. Mal conçu, il devient une boîte chaude et inaccessible remplie de câbles non repérés.
La priorité n’est pas le nombre de modules décoratifs : ce sont l’espace, la ventilation, le brassage et la possibilité de remplacer chaque élément. Fibre, routeur, switch et points d’accès doivent former une architecture cohérente avec les usages du logement.
Comprendre le rôle du réseau numérique du logement
Le réseau de communication relie la gaine technique aux prises des pièces. Promotelec décrit les douze éléments du réseau numérique, de l’arrivée opérateur au cordon terminal.
Le coffret n’est qu’un point central. La qualité dépend aussi des câbles permanents, des prises, des cordons et du matériel actif. Un boîtier « grade élevé » ne transforme pas une ancienne paire téléphonique en Ethernet gigabit.
Distinguer GTL, ETEL et coffret de communication
L’espace technique électrique du logement regroupe les arrivées d’énergie et de communication selon des volumes et règles d’accessibilité. La gaine technique organise les équipements à l’intérieur. Le tableau électrique et le coffret de communication restent des ensembles fonctionnels distincts.
Ils peuvent être voisins mais doivent respecter séparation, compartimentage et accès. Ne faites pas traverser les câbles réseau au milieu des protections de puissance pour gagner quelques centimètres.
Identifier DTI, DTIo et PTO
DTI cuivre
Le dispositif de terminaison intérieure matérialise la limite de l’ancien réseau cuivre et permet un essai. Avec la fermeture progressive du cuivre, il peut rester présent sans être l’arrivée active.
DTIo optique
Le dispositif de terminaison intérieure optique accueille la fibre dans certaines architectures neuves. Il doit être protégé, accessible et compatible avec le rayon de courbure des fibres.
PTO
La prise terminale optique est le point où l’opérateur raccorde la box ou l’ONT. Sa position doit permettre un cordon optique court et protégé, sans le coincer dans une porte.
ONT
Le terminal optique convertit la fibre en Ethernet lorsqu’il n’est pas intégré à la box. Il nécessite alimentation, ventilation et accès à ses voyants.
Box opérateur
Elle combine souvent routeur, téléphone, Wi-Fi et parfois télévision. Chaque fonction peut être conservée ou confiée à un équipement séparé.
Limite de responsabilité
L’identification claire du point opérateur évite de modifier une fibre ou un dispositif qui ne relève pas du propriétaire. Photographiez les étiquettes avant déplacement.
Décider où placer la box
Placer la box dans le coffret simplifie le brassage mais peut dégrader son Wi-Fi et provoquer une surchauffe. Un coffret métallique ou fermé n’est pas un bon emplacement radio. La box peut rester au point central avec son Wi-Fi désactivé et des points d’accès câblés ailleurs.
Une autre architecture place la box dans le séjour et renvoie son réseau vers le coffret par une prise dédiée. Il faut alors prévoir deux liaisons si l’arrivée opérateur et le retour LAN empruntent le même emplacement. Dessinez le trajet avant travaux.
Dimensionner l’enveloppe et la ventilation
Box, switch PoE, alimentation et onduleur produisent de la chaleur. Vérifiez la puissance dissipée et la température admissible. Une grille passive peut suffire à faible charge ; un espace fermé dans un placard exposé au soleil peut nécessiter une autre implantation.
Laissez un volume pour les rayons de courbure, les blocs d’alimentation et le remplacement. Les fiches secteur ne doivent pas forcer la porte. Mesurez le matériel réel, car les box changent de format selon l’opérateur.
Prévoir les prises électriques
Le coffret a besoin de prises dédiées et accessibles pour box, ONT, switch et accessoires. Une multiprise volante coincée derrière les cordons n’est pas une installation durable. Comptez les alimentations et une réserve raisonnable.
Repérez le circuit au tableau et évitez de le partager avec une charge perturbatrice. Un onduleur peut soutenir le réseau pendant une microcoupure, sans remplacer la protection électrique du bâtiment.
Installer un panneau de brassage
Chaque câble de pièce se termine sur un port identifié. Un cordon relie ce port au switch, au téléphone ou à une autre source. Cette séparation protège le câble rigide permanent des manipulations répétées.
Les noyaux ou bandeaux doivent correspondre à la catégorie et au blindage du câble. Conservez la torsade, le maintien mécanique et le rayon de courbure. Le guide sur le réseau Ethernet en rénovation détaille la terminaison.
Choisir le switch selon les usages
Le nombre de ports actifs, leur vitesse et le budget PoE déterminent le modèle. Un switch huit ports peut alimenter quatre pièces et trois bornes, mais laisse peu de réserve. Un panneau vingt-quatre ports n’impose pas un switch vingt-quatre ports dès le départ.
Vérifiez bruit des ventilateurs, consommation, profondeur et administration. Les modèles PoE puissants dissipent davantage. Une borne qui demande PoE+ ne fonctionnera pas à pleine capacité sur un port PoE plus ancien.
Comprendre le brassage téléphone, Ethernet et télévision
Une prise RJ45 est un connecteur ; le service dépend de ce qui est brassé. Une liaison peut transporter Ethernet ou une ligne téléphonique selon sa conception, mais pas plusieurs services incompatibles sans équipement spécifique.
La télévision peut arriver par IP via Ethernet, par coaxial ou par distribution adaptée. Ne supposez pas qu’un répartiteur passif transforme automatiquement le signal d’antenne en réseau informatique.
Choisir le grade et la catégorie sans marketing
Les grades de réseau du logement décrivent des services et fréquences, tandis que les catégories Ethernet décrivent composants et performance de transmission. Les termes ne sont pas interchangeables. Vérifiez l’application prévue de bout en bout.
Une installation orientée télévision IP et données peut être conçue différemment d’une distribution radiofréquence sur paires. Le dossier Promotelec sur le tableau de communication donne le cadre fonctionnel.
Préparer la fibre sans la fragiliser
Le cordon optique ne doit pas être plié à angle vif, écrasé ni exposé à la poussière. Gardez les bouchons sur les connecteurs inutilisés et ne regardez jamais dans une fibre. Une réserve se range avec un rayon généreux.
Lors d’un déplacement de PTO, faites intervenir l’opérateur ou un professionnel habilité selon la situation. Une soudure optique et sa mesure ne se remplacent pas par un raccord bricolé.
Placer les points d’accès hors du coffret
Les antennes ont besoin d’un emplacement ouvert et adapté aux zones d’usage. Reliez les bornes au switch par Ethernet, idéalement en PoE. L’article Wi-Fi maillé ou points d’accès câblés explique la couverture.
Une prise réseau au plafond par niveau coûte peu pendant les travaux. Même si elle n’est pas équipée immédiatement, elle évite un mesh sans fil subi plus tard.
Gérer l’onduleur et les coupures
Calculez la consommation réelle de la box, de l’ONT, du switch et des bornes PoE. L’autonomie indiquée à faible charge peut différer. Choisissez un onduleur avec batterie remplaçable et alerte compréhensible.
Testez une coupure secteur : le téléphone, Internet et les points d’accès redémarrent-ils dans le bon ordre ? Une fibre extérieure peut rester active, mais les équipements du logement ont besoin d’énergie.
Coordonner surtensions et liaisons extérieures
Une fibre est diélectrique, mais les alimentations et câbles cuivre vers une dépendance peuvent introduire une surtension. Étudiez les protections au tableau et aux équipements extérieurs. Le guide sur le parafoudre électrique explique les limites.
Évitez de relier deux bâtiments par cuivre sans analyse des terres. Une fibre intérieure/extérieure correctement protégée est souvent préférable.
Documenter chaque port
Étiquette physique
Utilisez une nomenclature stable, par exemple B01 pour bureau prise 1. La même référence apparaît au panneau, à la prise et au rapport.
Plan du logement
Placez les prises et chemins. Ajoutez les gaines vides et réserves, utiles lors d’une extension.
Table de brassage
Notez quel port du switch alimente chaque prise, avec PoE ou VLAN éventuel. Mettez-la à jour après chaque changement.
Rapports de test
Associez le résultat de certification à l’identifiant. Une prise non testée est marquée comme telle, sans supposer qu’elle fonctionne.
Inventaire des équipements
Conservez modèle, numéro de série, date, firmware et alimentation. Les mots de passe restent dans un gestionnaire sécurisé, pas sur une étiquette publique.
Procédure de panne
Indiquez l’ordre de redémarrage et les voyants normaux. Cela évite de réinitialiser la box et perdre toute la configuration pour une simple coupure opérateur.
Tester chaque liaison et chaque service
Un test de continuité détecte les erreurs grossières ; une certification vérifie la catégorie, les pertes et la diaphonie. Testez ensuite la négociation du switch, le PoE, le téléphone et la télévision selon les usages.
Le rapport de recette est remis avant fermeture des finitions. Une prise derrière un meuble doit être contrôlée avant qu’elle devienne difficile d’accès.
Prévoir l’évolution sans surdimensionnement aveugle
Laissez des ports, une gaine vers chaque niveau et de la place pour un switch plus grand. Une liaison à 2,5 Gb/s peut être utile pour une borne Wi-Fi ou un NAS ; le 10 Gb/s impose davantage de chaleur et de matériel.
La fibre multi-gigabit de l’opérateur ne nécessite pas que chaque prise soit immédiatement à la même vitesse. Dimensionnez le cœur et les liens critiques, puis faites évoluer les autres selon l’usage.
Conserver ou remplacer le réseau coaxial
Une antenne terrestre ou satellite peut continuer à utiliser un coaxial dédié, tandis que la télévision de l’opérateur passe par Ethernet. Déposer le coaxial uniquement parce que la fibre arrive peut supprimer une solution indépendante ou obliger à louer plusieurs décodeurs. Relevez les usages et la qualité de chaque câble avant de décider.
Un répartiteur coaxial introduit des pertes et doit couvrir les fréquences du service. Les sorties inutilisées se terminent selon les règles du système. Si la télévision est distribuée sur paires torsadées par un équipement spécifique, vérifiez ses bandes, son besoin d’alimentation et la compatibilité de toutes les prises.
Intégrer domotique, alarme et interphone
Ces équipements peuvent partager le réseau IP sans partager les mêmes droits. Réservez des ports, un budget PoE et, si nécessaire, un réseau logique isolé. Une alarme ne doit pas perdre sa communication parce qu’un utilisateur a débranché le switch pour brancher un aspirateur.
Identifiez aussi les passerelles radio, souvent sensibles à un coffret métallique. Leur antenne peut devoir rester hors de l’enveloppe. Documentez les dépendances : accès Internet, serveur local, alimentation secourue et service cloud.
Prévoir une maintenance sans écran ni clavier
Les équipements du coffret s’administrent souvent depuis le réseau. Conservez une prise de service et un moyen d’identifier l’adresse du routeur ou du switch. Les voyants doivent rester visibles sans déposer tout le brassage.
Autorisez l’accès distant uniquement par une méthode sécurisée et révocable. Un port d’administration exposé directement sur Internet est à éviter. Lors d’un changement de propriétaire, réinitialisez les comptes, transférez les licences et remettez la documentation sans transmettre les anciens secrets.
Établir un protocole de réception complet
La réception vérifie chaque lien permanent, l’étiquette, la négociation attendue, l’alimentation PoE, l’accès Internet, la télévision et le téléphone. Elle inclut un test après fermeture de la porte pour contrôler température et rayon des cordons. Un résultat conforme à coffret ouvert peut devenir instable une fois les câbles comprimés.
Testez également la coupure secteur, le redémarrage de la box et le retour des points d’accès. Remettez schéma, rapports, références, garanties et sauvegarde de configuration. Le propriétaire signe avec les réserves éventuelles ; les corrections sont vérifiées par le même protocole.
Rénover un ancien tableau téléphonique
Repérez les câbles : certaines installations utilisent des paires adaptées au téléphone mais pas à l’Ethernet. Les prises en série doivent être remplacées par une étoile. Vérifiez si les gaines peuvent recevoir un nouveau câble.
Conservez temporairement le service existant pendant la migration. Testez la nouvelle liaison avant de déposer l’ancienne, surtout pour une alarme ou un équipement médical.
Éviter six erreurs courantes
Enfermer la box Wi-Fi, choisir un coffret trop petit, ne prévoir qu’une prise électrique, sertir des fiches sur les câbles fixes, oublier l’étiquetage et mélanger communication et puissance sont les erreurs principales.
Une autre est de confier toute la maison à un petit switch sans marge PoE. Additionnez les puissances maximales et gardez une réserve selon le constructeur.
Lire un devis de coffret de communication
Le devis précise enveloppe, panneau, noyaux, catégorie, switch, PoE, prises, cordons, ventilation, cheminements, essais et documentation. Il indique si box, onduleur et interventions opérateur sont inclus.
Demandez un schéma avant travaux et le rapport de recette après. Une ligne « tableau VDI complet » sans références ni nombre de ports n’est pas comparable.
Gérer un changement d’opérateur
Avant le rendez-vous, repérez PTO, alimentation, port WAN et retour vers le switch. Vérifiez les dimensions de la nouvelle box et son besoin de ventilation. L’installateur opérateur n’est pas toujours chargé de refaire le brassage domestique.
Après activation, testez Internet en filaire, téléphone, télévision et points d’accès. Remettez à jour les identifiants Wi-Fi seulement si nécessaire ; conserver le même nom et mot de passe peut éviter de reconfigurer les objets, à condition que le niveau de sécurité reste adapté.
Surveiller température et consommation
Mesurez la température porte fermée pendant une journée chaude et avec le PoE chargé. Une ventilation active encrassée peut devenir bruyante et inefficace. Nettoyez les entrées d’air sans souffler de poussière dans les connecteurs optiques.
Relevez la consommation du coffret pour dimensionner l’onduleur et détecter un équipement anormal. Un switch surdimensionné consomme en permanence ; choisissez une marge utile sans multiplier les alimentations inutilisées.
Préparer la vente ou la location du logement
Remettez un plan des prises, les rapports et les références, mais supprimez comptes personnels, historiques et accès distants. Transférez les licences administrables ou réinitialisez le matériel selon une procédure contrôlée.
Expliquez quels équipements appartiennent au logement et lesquels doivent être rendus à l’opérateur. Une box oubliée dans le coffret n’est pas un équipement inclus. Le nouvel occupant doit pouvoir retrouver un réseau neutre et documenté.
Vérifier l’accessibilité dans la durée
Le coffret ne doit pas être masqué par un meuble fixe ni servir de rangement. La porte s’ouvre complètement, les prises restent atteignables et les voyants peuvent être lus. Prévoyez un éclairage proche sans passer un câble devant l’enveloppe.
Une personne doit pouvoir débrancher la box ou identifier un port sans toucher aux fibres fragiles. Séparez les réserves, fixez les alimentations et maintenez une zone libre pour l’intervention. L’ordre est une fonction de sécurité et de maintenance, pas une finition esthétique.
Ce qu’il faut retenir
Le coffret de communication doit permettre de brasser, alimenter, ventiler et maintenir. Placez la radio hors de l’enveloppe, terminez les câbles permanents sur un panneau et documentez chaque port.
Préparez fibre, télévision et réseau en fonction des usages, sans confondre connecteur et service. Le guide Arcep sur le raccordement à la fibre complète les informations opérateur ; un installateur confirme ensuite l’implantation.
