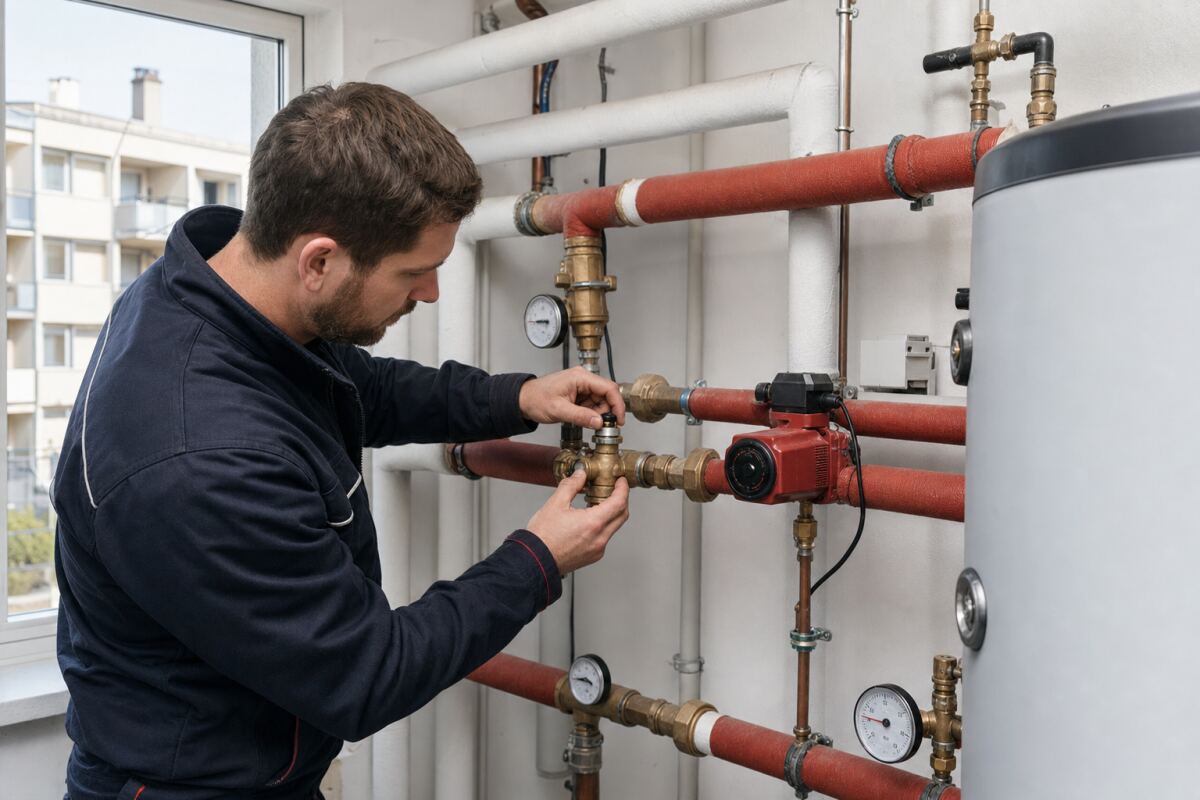

13 min Bouclage d’eau chaude sanitaire : confort, pertes thermiques et bon réglage

Un bouclage d’eau chaude sanitaire fait circuler l’eau entre la production et les points éloignés afin qu’elle arrive plus vite au robinet. Bien conçu, il réduit l’attente et le gaspillage d’eau. Mal équilibré, il augmente les pertes thermiques, refroidit certaines branches et peut favoriser des températures défavorables à la maîtrise du risque lié aux légionelles.

La solution ne consiste donc pas à installer une pompe « plus forte ». Il faut mesurer les températures aller et retour, vérifier les débits de chaque boucle, isoler les conduites et programmer la circulation conformément à l’analyse sanitaire et aux usages du bâtiment.

Comprendre le trajet d’un bouclage

La production alimente un réseau aller jusqu’aux points de puisage. Une canalisation de retour ramène l’eau vers le générateur ou le ballon. Le circulateur compense les pertes de charge de cette boucle fermée. Lorsqu’un robinet s’ouvre, de l’eau neuve entre dans le circuit ; hors puisage, la recirculation compense surtout les pertes de chaleur.

Dans un réseau ramifié, chaque colonne ou branche peut avoir son propre retour. L’eau choisit naturellement le chemin le moins résistant. Sans équilibrage, la boucle courte reçoit trop de débit tandis que la plus longue se refroidit. Une température correcte près de la chaufferie ne prouve donc rien au dernier niveau.

Définir le besoin avant de créer une boucle

Mesurez le volume d’eau entre la production et les points éloignés, le temps d’attente réel et la fréquence d’utilisation. Dans une petite maison compacte, une implantation plus proche, des tubes mieux dimensionnés ou un équipement local peuvent être plus sobres qu’une circulation permanente.

Dans un hôtel, un établissement de santé ou un grand immeuble, les enjeux de disponibilité et de maîtrise sanitaire sont différents. Le guide du ministère sur la maîtrise des légionelles dans les réseaux intérieurs doit être interprété selon le type d’établissement et son évaluation des risques.

Quantifier le coût thermique caché

Chaque mètre de tube chaud perd de la chaleur vers le local, même sans soutirage. La puissance dépend du diamètre, de la température, de l’isolant, des fixations et de l’ambiance. Multipliée par vingt-quatre heures et toute la longueur aller-retour, une petite perte linéique devient une consommation importante.

Les gaines froides, vides sanitaires et locaux non chauffés pénalisent davantage. Dans un volume chauffé, la chaleur n’est pas totalement « perdue » en hiver, mais elle reste incontrôlée et devient indésirable en été. Elle ne doit pas être comptée comme un chauffage performant.

Calculer plutôt que supposer

Relevez longueurs, diamètres, température d’eau, température ambiante et isolation. Estimez les pertes par tronçon avec les données du fabricant ou une méthode thermique reconnue. Le débit de boucle doit transporter ces pertes avec une baisse de température maîtrisée, pas atteindre une vitesse maximale arbitraire.

Mesurer après travaux

Comparez consommation, températures et temps d’attente avant et après. Une facture globale dépend aussi des puisages et de la saison ; utilisez si possible des sous-comptages ou des périodes comparables. Le gain annoncé doit préciser ses hypothèses.

Maintenir des températures cohérentes

Le ministère indique que la prolifération des légionelles est favorisée notamment par la stagnation et par une température d’eau comprise entre 25 et 45 °C. Son dossier sur la légionellose rappelle que le risque se maîtrise par la conception, l’entretien et la surveillance des installations.

Le réseau ne doit pas comporter de longues zones tièdes. Les valeurs de conception, de production et de retour dépendent de la réglementation applicable au bâtiment, de la protection contre les brûlures et du système. On contrôle simultanément la température de stockage, le départ, chaque retour et les points défavorisés.

Un réglage élevé au ballon ne compense pas une branche sans circulation. Il accroît les pertes et le risque de brûlure. À l’inverse, abaisser tout le réseau pour économiser sans analyser le risque sanitaire peut créer une zone de croissance. Les mitigeurs de sécurité se placent et s’entretiennent selon leur fonction, sans refroidir inutilement les boucles.

Équilibrer les branches une par une

Relevez le schéma réel, numérotez les retours et vérifiez le sens des clapets. Mesurez température et, si possible, débit sur chaque branche après stabilisation. Fermer progressivement les circuits favorisés permet de redistribuer le débit, mais chaque réglage influence les autres : plusieurs passages sont nécessaires.

Vannes statiques

Elles imposent une résistance réglée à la mise en service. Elles sont simples mais ne compensent pas automatiquement toutes les évolutions de pression. Leur position doit être repérée et protégée contre les manipulations involontaires.

Vannes thermostatiques de bouclage

Elles modulent le passage selon la température locale. Leur plage, leur sens, leur capacité et leur accessibilité doivent convenir au réseau. Une vanne colmatée ou mal montée peut simuler un défaut de pompe.

Équilibrage dynamique

Sur les installations complexes, une régulation adaptée stabilise les débits malgré les variations. Elle n’exonère pas d’un schéma exact, d’une mesure initiale et d’une maintenance. Une technologie sophistiquée sur un réseau non repéré reste difficile à exploiter.

Dimensionner le circulateur sur le réseau réel

Le circulateur fournit le débit total nécessaire contre les pertes de charge du circuit critique. Additionnez les besoins des branches, calculez la perte du trajet le plus défavorisé et ajoutez les accessoires. Une marge raisonnable couvre les incertitudes ; un surdimensionnement massif crée bruit, consommation et usure.

Les circulateurs à vitesse variable peuvent faciliter l’adaptation, à condition de régler le mode de commande. Une pression différentielle trop forte ne résout pas une vanne bloquée. Vérifiez aussi clapet, sens de rotation, purge d’air et absence de cavitation.

Isoler sans laisser de points faibles

L’isolant doit être continu sur aller et retour, avec une épaisseur cohérente et des raccords soignés. Vannes, brides, tés, supports et traversées sont souvent les principales discontinuités. Utilisez des coquilles démontables sur les organes à entretenir plutôt que de les laisser nus.

Séparez les conduites chaudes et froides. Une gaine commune mal organisée peut réchauffer l’eau froide, particulièrement dans les zones stagnantes. Le guide technique du ministère sur l’eau dans les établissements de santé insiste sur la maîtrise des températures et des réseaux, même si ses prescriptions ne se transposent pas automatiquement à une maison.

Traiter les bras morts et les faibles usages

Une boucle bien chaude ne protège pas un long piquage inutilisé. Repérez les douches condamnées, chambres vides, extensions abandonnées et appareils déposés. Supprimez les tronçons morts au plus près du réseau en respectant les règles de l’installation.

Pour les points peu utilisés qui doivent rester, organisez des soutirages réguliers et tracés. Le ministère conseille aux particuliers de faire couler l’eau chaude et froide au moins une fois par semaine aux points peu utilisés et après une absence prolongée. Notre guide sur les légionelles dans le chauffe-eau détaille les gestes domestiques sans proposer de désinfection dangereuse.

Programmer le fonctionnement avec prudence

Couper la pompe la nuit réduit la circulation et les pertes, mais peut créer de longues périodes de refroidissement et de stagnation. La pertinence dépend du bâtiment, des horaires, du volume et de la stratégie sanitaire. Une programmation ne doit jamais être copiée d’un autre site sans mesures.

Si une réduction horaire est retenue, contrôlez la vitesse de remise en température de tous les retours avant la reprise des usages. Conservez des enregistrements sur plusieurs jours. Une sonde unique au départ ne montre pas le comportement de la branche défavorisée.

Diagnostiquer un temps d’attente trop long

1. Mesurer le temps et le volume avant arrivée de l’eau chaude.
2. Contrôler production et température de départ.
3. Repérer la branche et son retour.
4. Mesurer température avant et après vanne d’équilibrage.
5. Vérifier circulateur, clapet et purge.
6. Comparer avec les autres branches.
7. Corriger l’équilibrage avant de remplacer la pompe.
8. Refaire les mesures dans les mêmes conditions.

Si l’eau chaude arrive vite puis refroidit, recherchez une production insuffisante, un mélange parasite ou un débit de puisage supérieur à la capacité. Si elle arrive lentement mais reste stable, le volume terminal ou le bouclage est plus probable. Le symptôme temporel guide le contrôle.

Rechercher les mélanges parasites

Un mitigeur défectueux, une douchette avec arrêts fermés ou un équipement mal raccordé peut faire passer l’eau froide vers le réseau chaud, ou inversement. Fermez et isolez méthodiquement les appareils suspects en surveillant les températures. Ne condamnez pas un clapet sans comprendre sa fonction sanitaire.

Les mélanges parasites peuvent refroidir une boucle malgré un circulateur fonctionnel. Ils expliquent parfois des variations selon l’occupation. Notez l’heure et les appareils utilisés pour retrouver la corrélation.

Mettre en service avec des preuves

Après nettoyage, travaux ou modification, le réseau doit être rincé et remis en service selon un protocole adapté. L’AQC relève dans son étude sur le développement des légionelles dans les réseaux hydrauliques l’importance de la conception, de l’équilibrage, des températures et de l’exploitation.

Le dossier de réception doit contenir plan des boucles, repérage des vannes, réglages, débits ou températures, référence du circulateur, programmation, isolation et points de contrôle. Sans ces éléments, chaque maintenance recommence le diagnostic.

Construire un plan de surveillance

Mesures courantes

Relevez départ, retour général et retours défavorisés à une fréquence adaptée. Vérifiez le temps d’arrivée aux points témoins, l’état de l’isolation et les alarmes de pompe. Les thermomètres doivent être positionnés et vérifiés.

Entretien hydraulique

Contrôlez circulateurs, clapets, vannes et filtres. Après une intervention, restaurez chaque réglage et confirmez l’équilibrage. Une vanne laissée totalement ouverte pour « dépanner » peut déséquilibrer tout le bâtiment.

Réévaluation

Un changement d’usage, une extension ou une rénovation énergétique modifie le réseau. Actualisez le schéma et les mesures. Un bouclage dimensionné pour un hôtel occupé n’a pas le même comportement après conversion partielle en logements.

Ce que le devis doit préciser

• Schéma et longueurs des boucles concernées.
• Mesures initiales de température, débit et attente.
• Calcul des pertes thermiques et hydrauliques.
• Circulateur, mode de réglage et accessoires.
• Vannes d’équilibrage et points de mesure.
• Isolation des réseaux et organes.
• Suppression des bras morts identifiés.
• Protocole de rinçage, réglage et réception.
• Consignes de surveillance et maintenance.

Concevoir un réseau neuf qui reste réglable

Placez la production pour limiter les longueurs, puis dessinez aller, retours et points de puisage avec leurs débits. Évitez les ramifications inutiles. Chaque branche doit pouvoir être isolée, mesurée et équilibrée sans ouvrir une gaine. Les vannes cachées derrière un meuble fixe ne sont pas réellement maintenables.

Prévoyez les traversées, dilatations et supports avant le chantier. Les tubes chauds se déplacent ; une fixation trop rigide transmet bruit et contraintes. Les points hauts doivent pouvoir être purgés selon le système, et les vidanges doivent évacuer l’eau sans mouiller les locaux.

Le retour ne doit pas être raccordé sur un point improvisé de la cuve. Le fabricant de la production précise les piquages, débits et régulations admissibles. Un échangeur instantané, une pompe à chaleur et un ballon collectif n’acceptent pas le même schéma.

Prévoir l’instrumentation dès le plan

Des doigts de gant, thermomètres, prises de pression et organes de mesure coûtent peu pendant le chantier et deviennent difficiles à ajouter après. Positionnez-les sur départ, retour général et branches critiques. Identifiez-les avec le même code que le plan.

Éviter les matériaux incompatibles

Choisissez tubes, joints, vannes et isolants destinés à l’eau chaude sanitaire. Respectez températures, pressions et règles d’assemblage. Une réduction réalisée avec un raccord non adapté peut devenir un point de fuite et une restriction.

Rénover un bouclage existant par étapes

Commencez par un relevé thermique sur plusieurs jours, incluant les périodes occupées et réduites. Cartographiez les retours froids, organes bloqués et portions non isolées. Une caméra thermique aide à suivre des tubes accessibles, mais une surface chaude ne donne pas à elle seule la température de l’eau.

Réparez d’abord les défauts évidents : vanne fermée, clapet inversé, pompe arrêtée, isolant absent ou mélange parasite. Équilibrez ensuite avec le réseau propre. Remplacer le circulateur avant ces corrections peut masquer temporairement le défaut et augmenter les pertes sur les branches courtes.

Si la rénovation se fait en plusieurs phases, définissez un état provisoire sûr. Une branche coupée ne doit pas devenir un bras mort rempli d’eau. Mettez à jour le plan après chaque tranche, et refaites le réglage global quand de nouveaux circuits entrent en service.

Comparer circulation permanente et solutions à la demande

Une commande à la demande déclenche la pompe par bouton, détection d’usage ou automatisme. Elle peut réduire les heures de circulation dans une maison à usage prévisible. Son intérêt dépend du temps de préchauffage, du comportement des occupants et de la capacité à éviter les longues zones tièdes.

Une détection de mouvement ne prouve pas qu’un puisage aura lieu et peut multiplier les cycles. Un bouton manuel est sobre mais peut être oublié. Une programmation horaire est simple lorsque les périodes sont stables. Comparez ces options sur les besoins réels plutôt que sur le seul prix de l’automatisme.

Dans les bâtiments soumis à un plan de maîtrise sanitaire, toute réduction doit être compatible avec celui-ci et validée par les responsables compétents. L’économie d’énergie ne se mesure pas en supprimant la surveillance sanitaire.

Analyser les pertes côté production

Le bouclage ramène de l’eau refroidie et augmente la charge de maintien du générateur. Vérifiez la puissance disponible, la stratification du ballon et la position du retour. Un retour mal placé peut brasser tout le volume et diminuer la quantité d’eau utile.

Sur une pompe à chaleur, la température demandée et les cycles ont une incidence forte sur le rendement. Le constructeur peut imposer un schéma, un ballon ou une régulation spécifique. Ne transposez pas le réglage d’une chaudière à un système thermodynamique.

Relevez les démarrages, la durée de fonctionnement et les températures. Une boucle équilibrée mais une production qui oscille donnera un confort instable. Le diagnostic couvre la chaîne complète : générateur, stockage, départ, distribution, retour et régulation.

Réceptionner branche par branche

Stabilisez l’installation dans son mode normal. Relevez simultanément le départ, le retour général et chaque retour. Ouvrez ensuite les points témoins et mesurez le temps nécessaire pour atteindre la température de service, sans masquer le premier volume.

Testez les scénarios défavorables : forte occupation, reprise matinale et période de faible usage. Vérifiez que les mitigeurs limitent le risque de brûlure sans refroidir le réseau en amont. Confirmez l’absence de bruit, de fuite et de circulation inversée.

Le procès-verbal doit consigner les instruments, leur précision, l’heure, les conditions et toutes les valeurs. Une simple phrase « fonctionnement conforme » n’aide ni l’exploitant ni le client à détecter une dérive future.

Évaluer le résultat sur quatre indicateurs

Aucun indicateur ne suffit seul. Réduire l’attente en doublant la circulation peut dégrader l’énergie ; réduire la température peut dégrader la maîtrise sanitaire ; isoler sans équilibrer laisse des branches froides. Le bon réglage cherche un résultat simultané et documenté.

Le meilleur bouclage n’est pas celui qui fait circuler le plus d’eau, mais celui qui fournit le confort demandé avec des températures maîtrisées et le minimum de pertes. Pour comparer des solutions basées sur des mesures, vous pouvez demander des devis de plomberie ou de génie climatique en joignant le plan du réseau.
