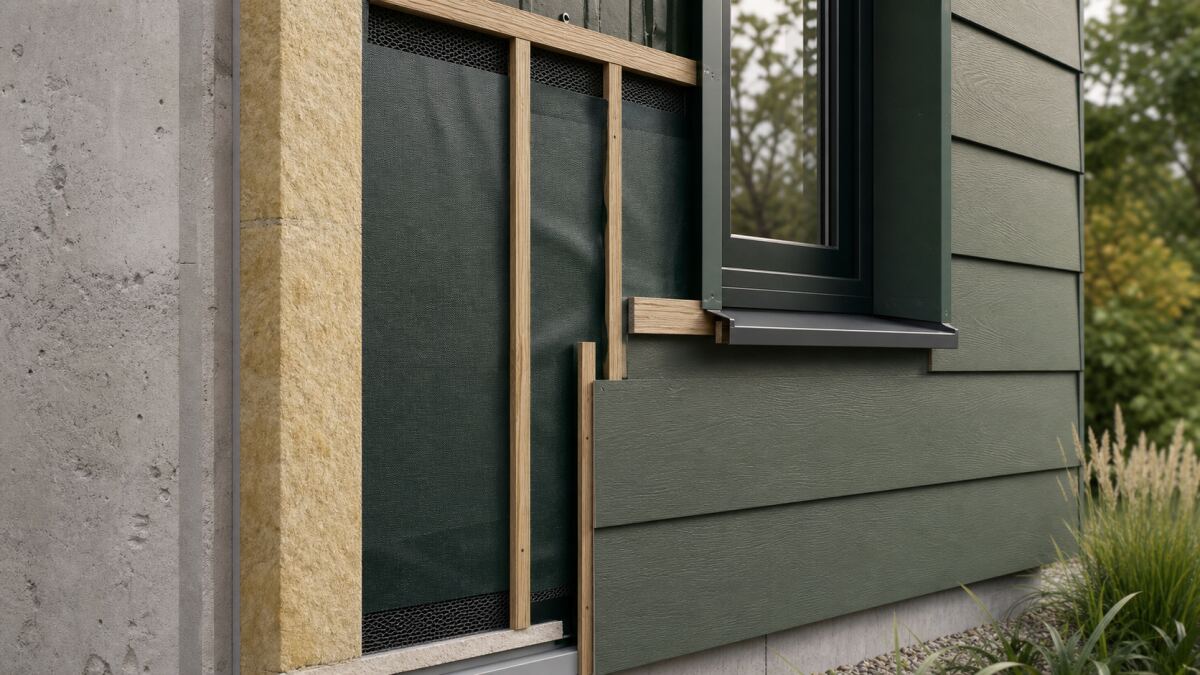

Un bardage ventilé protège une façade grâce à un parement extérieur désolidarisé du mur et à une lame d’air continue qui draine et sèche les pénétrations accidentelles. Le bardage n’est pas l’étanchéité principale : ses joints peuvent laisser passer un peu d’eau. Le pare-pluie, les bavettes, les solins et le parcours vers l’extérieur assurent la seconde ligne de défense.
La qualité dépend du système complet : support, fixations, ossature, isolant, pare-pluie, lame d’air, parement et points singuliers. Une lame trop étroite, coupée par des tasseaux ou remplie de chutes ne ventile plus. Un pare-pluie percé sans réparation conduit l’eau vers l’isolant. Les baies et le pied de façade demandent donc autant d’attention que les lames visibles.
Comprendre les fonctions de chaque couche
Le mur reprend les charges du bâtiment. Les pattes ou montants transmettent le poids et le vent du bardage. L’isolant limite les flux de chaleur. Le pare-pluie protège l’isolant et le support contre les eaux derrière le parement. La lame évacue eau et vapeur ; le bardage reçoit soleil, pluie, chocs et vent.
L’Ademe présente cette composition dans son guide Comment isoler sa maison. La représentation de principe doit ensuite être adaptée au support, au parement et à leur document technique.
Support
Béton, maçonnerie enduite ou ossature bois possèdent des résistances et tolérances différentes. Les fixations sont choisies après reconnaissance.
Ossature
Bois ou métal, elle règle la planéité et transmet les efforts. Dilatation, humidité et corrosion déterminent les détails.
Pare-pluie
Souple ou rigide, il résiste à l’eau et au vent tout en offrant la perméabilité prescrite. Il n’est pas laissé exposé au-delà de sa durée autorisée.
Lame d’air
Elle reste libre du bas vers le haut avec entrées et sorties. Son épaisseur et ses sections dépendent de la hauteur et du procédé.
Choisir entre bardage traditionnel et procédé spécifique
Le NF DTU 45.4 couvre plusieurs bardages rapportés traditionnels à lame d’air ventilée. Le CSTB en décrit le champ dans la présentation du DTU sur les bardages ventilés.
Un parement innovant, de grandes plaques ou une pose hors domaine peut relever d’un avis technique ou d’une appréciation spécifique. Vérifiez les supports, bâtiments, zones de vent, hauteurs, entraxes et fixations admis.
Ne mélangez pas l’ossature d’un système avec les plaques d’un autre sans justification. Les jeux de joints, rivets et profils font partie de la résistance et du drainage.
Diagnostiquer la façade existante
Inspectez fissures, décollements, humidité, sels, joints, corrosion, planéité et cohésion. Une façade cachée reste structurelle et doit être assainie. Le bardage ne stabilise pas un enduit qui tombe ni un mur fissuré.
Repérez réseaux, grilles, descentes, stores, luminaires, balcons et limites de propriété. Mesurez encadrements, appuis, débords de toit et garde-corps. L’épaisseur finale modifie tous ces éléments.
En rénovation, réalisez des essais d’arrachement des fixations lorsque le support ou le procédé l’exige. Une cheville performante dans du béton ne donne pas la même résistance dans une pierre tendre ou un joint creux.
Traiter l’humidité avant de couvrir
Réparez gouttières, fuites, appuis et remontées avant l’isolation. La lame ventilée aide au séchage d’humidité résiduelle raisonnable, mais ne peut évacuer une arrivée d’eau continue.
Sur un mur ancien, vérifiez la compatibilité de l’isolant, du pare-pluie et des enduits conservés. Le guide isoler une maison en pierre détaille pluie battante et capillarité.
Un pare-pluie extérieur très ouvert ne compense pas un revêtement intérieur étanche ni une fuite d’air humide. Analysez la paroi complète.
Dimensionner les fixations dans le support réel
Les pattes reprennent poids propre et pression ou succion du vent. Leur nombre, entraxe, porte-à-faux et ancrage résultent d’un calcul. Les zones d’angle et de rive subissent souvent des efforts plus élevés.
Une fixation traverse parfois un ancien enduit non porteur avant d’atteindre la maçonnerie. Sa longueur utile exclut les couches sans résistance. Les rondelles, rupteurs et cales restent ceux du système.
Béton
Localisez armatures et arêtes. Respectez profondeur, nettoyage du trou et distance aux bords.
Maçonnerie creuse
Le type d’alvéole et l’épaisseur des parois déterminent la cheville. Un essai peut être nécessaire.
Pierre
Ancrez dans une zone saine selon l’étude, pas systématiquement dans le joint. La variabilité exige davantage de contrôles.
Ossature bois
Les fixations rejoignent les montants ou supports identifiés. Le pare-pluie et le contreventement sont protégés.
Limiter les ponts thermiques de l’ossature
Les pattes, montants et fixations traversent l’isolant. Leur conductivité réduit la performance globale. Le calcul prend en compte les ponts ponctuels et linéiques.
Une couche croisée recouvre les montants lorsque le système le permet. Des rupteurs sous pattes peuvent réduire le flux sans compromettre la stabilité.
L’Ademe recommande dans sa page Tout savoir sur l’isolation de traiter les ponts liés aux montants. Comparez les devis sur la performance corrigée, pas seulement le R de l’isolant.
Poser l’isolant sans créer de chemin d’air
Les panneaux sont jointifs, calepinés et fixés selon le procédé. Les couches sont décalées si prévu. Les petits morceaux instables autour des pattes sont remplacés par des découpes ajustées.
Le vent ne doit pas circuler derrière ou dans l’isolant. Le pare-pluie et les rives limitent le contournement. Une lame parasite côté mur réduit la performance et peut concentrer de l’humidité.
Protégez l’isolant de la pluie pendant le chantier. Un matériau mouillé n’est pas enfermé derrière le pare-pluie sans évaluation et séchage.
Choisir et raccorder le pare-pluie
Le produit est compatible avec le support, l’exposition temporaire, le type de joints du bardage, le feu et les UV. Derrière un bardage à joints ouverts, les exigences peuvent être plus élevées.
Posez les lés dans le sens de l’écoulement, avec recouvrements et adhésifs prévus. Les agrafes ou fixations provisoires sont recouvertes par les tasseaux selon la notice.
Raccord horizontal
Le lé supérieur recouvre l’inférieur. Un joint inversé transforme le pare-pluie en collecteur.
Angle
La membrane contourne ou reçoit une pièce continue sans tension. Les recouvrements restent marouflables.
Pénétration
Une manchette ou bavette guide l’eau autour du réseau. Un cordon de mastic seul ne suffit pas si l’eau peut stagner.
Dommage
Une déchirure est réparée avec une pièce assez large et compatible avant pose du bardage. Elle est photographiée.
Créer une lame d’air réellement continue
La lame se mesure entre la face extérieure du pare-pluie ou de l’isolant et l’arrière du parement selon le système. Les tasseaux, chutes et bosses ne doivent pas réduire sa section.
Une pose horizontale du bardage utilise généralement des montants verticaux qui créent des canaux directs. Une pose verticale peut demander un double réseau de tasseaux afin que les éléments horizontaux ne coupent pas la circulation.
Les avis techniques donnent leurs dimensions. Il est dangereux de retenir une valeur générique de 20 mm sans vérifier hauteur, exposition et système.
Dimensionner les entrées et sorties d’air
L’air entre en pied et sort en tête. Les sections libres tiennent compte des perforations des grilles, pas de leur dimension extérieure. Une grille anti-rongeurs trop fine peut diviser le passage.
Les ouvertures sont protégées contre insectes et oiseaux sans bloquer le drainage. En tête, une bavette avec larmier empêche l’eau de revenir tout en laissant sortir l’air.
Les hauteurs importantes peuvent exiger fractionnement et nouvelles entrées. Le document Profeel sur les bardages rapportés ventilés renvoie aux règles précises de mise en œuvre.
Traiter le pied de bardage
Le parement reste à une distance du sol compatible avec le système pour éviter chocs, projections et humidité. La bavette basse évacue l’eau du pare-pluie vers dehors.
Le profil perforé protège la lame contre les nuisibles tout en gardant la section. Les feuilles et graviers ne doivent pas l’obstruer. Une bande de sol accessible facilite l’entretien.
L’isolant rejoint le soubassement sans absorber l’eau. Un produit et une finition adaptés traitent la zone exposée. Le départ ne se contente pas de cacher une remontée capillaire.
Traiter le haut et les débords de toiture
En tête, l’eau ruisselle sur une couvertine ou un larmier sans entrer dans la lame. L’ouverture haute reste continue. Le bardage ne bloque pas la ventilation de toiture.
Un débord existant peut devenir trop court après épaississement. Prolongez toiture, rives ou gouttières selon un détail qui protège l’ossature. Les fixations restent accessibles.
À un acrotère, la couvertine possède largeur, pente, relevés et joints de dilatation suffisants. Une simple tôle plate mastiquée finit par laisser entrer l’eau.
Raccorder les fenêtres et portes
Le bardage forme un cadre drainé autour de la baie. La bavette haute écarte l’eau ; les tableaux et linteaux conservent la lame ou disposent d’un compartimentage prévu ; l’appui rejette au-delà du parement.
Le pare-pluie est raccordé au dormant ou à la bande extérieure selon le système. Les angles inférieurs comportent des relevés pour éviter que l’eau ne rentre sous l’appui.
Linteau
Une bavette avec pente et larmier dépasse. L’entrée d’air de la lame au-dessus ou sous la baie suit le détail du procédé.
Jambage
Le profil protège la tranche sans enfermer l’eau. Les jeux permettent la dilatation du parement.
Appui
La pente, les relevés latéraux et le débord évitent les coulures derrière le bardage. Les évacuations de fenêtre restent libres.
Seuil
Il combine accessibilité, étanchéité et continuité thermique. La hauteur du bardage n’empêche pas l’ouverture.
Gérer angles et fractionnements
Les angles reçoivent un profil ou une coupe documentée. Les lames d’air de façades adjacentes peuvent être compartimentées pour limiter les appels d’air latéraux selon le procédé.
Les parements se dilatent avec température et humidité. Les jeux aux extrémités, joints de plaques et fixations coulissantes sont respectés. Un panneau bridé se bombe ou fissure.
Les joints de fractionnement du bâtiment traversent isolant, ossature et parement. Le bardage ne doit pas ponter un mouvement structurel.
Intégrer la sécurité incendie
La lame d’air peut favoriser la propagation verticale. Les exigences dépendent du bâtiment, de la hauteur, de l’usage, des matériaux et de la réglementation. Des barrières ou dispositifs intumescents peuvent être prescrits.
Un document CSTB rappelle que les dispositifs d’obturation incendie ne doivent pas bloquer la ventilation en usage normal. Leur position et leur certification appartiennent à l’étude de façade.
Autour des baies, les recoupements et bavettes suivent les solutions reconnues. Ne remplacez pas un élément coupe-feu par une grille standard pour gagner de la section.
Choisir le parement et ses fixations
Bois, fibres-ciment, HPL, métal, ardoise et terre cuite possèdent des dilatations, formats et entretiens différents. La structure reprend leur poids et les efforts de vent.
Les fixations visibles ou cachées utilisent le diamètre, la zone de perçage et le serrage prévus. Les trous de plaques peuvent être prépercés plus larges pour la dilatation. Une vis trop serrée fissure le parement.
En milieu marin ou industriel, choisissez métaux et revêtements anticorrosion. Évitez les couples galvaniques et le ruissellement de tanins sur zinc ou aluminium sensible.
Préparer le chantier et l’exposition provisoire
Stockez parements à plat ou selon les recommandations, isolants au sec et profils protégés. Contrôlez lots et teintes avant pose. Une variation naturelle peut être calepinée plutôt que concentrée.
Le pare-pluie possède une durée maximale d’exposition. Planifiez le bardage pour ne pas la dépasser. Le vent peut arracher un lé non contre-latté.
Les échafaudages ne perforent pas au hasard la façade. Les ancrages sont réparés selon le détail lors du démontage.
Autocontrôler chaque étape
Contrôlez support et arrachements, pattes, aplomb, isolant, pare-pluie, lame, profils puis parement. Photographiez avant de cacher. Relevez référence et lot des produits.
L’AQC recommande de systématiser les autocontrôles à chaque étape majeure. Un contrôle final ne voit plus les fixations et recouvrements.
Versez ponctuellement de l’eau de manière maîtrisée sur certains détails si le protocole du projet le prévoit, sans saturer la paroi. Vérifiez que le drainage sort au bon endroit.
Lire un devis de bardage ventilé
Le devis identifie support, essais, pattes, ossature, rupteurs, isolant, pare-pluie, lame, grilles, profils, parement et fixations. Il cite le DTU ou l’avis technique et les hypothèses de vent.
Chaque baie, angle, pied, tête, pénétration et joint est compté. Les prolongations de toiture, appuis, descentes et équipements sont explicites. La performance thermique inclut les ponts d’ossature.
Pour comparer les solutions, joignez plans et photos à une demande de devis façade. Mentionnez humidité, support, exposition, hauteur, contraintes incendie et finition souhaitée.
Entretenir sans obstruer la ventilation
Inspectez chaque année pieds, grilles, joints, fixations, bavettes et sorties. Retirez feuilles, nids et toiles. Nettoyez selon le matériau sans projeter de l’eau sous pression dans les joints.
Surveillez déformations, corrosion, fissures et coulures. Une trace persistante peut révéler un défaut de drainage derrière la zone visible. Ouvrez localement plutôt que de masquer avec un mastic.
L’AQC illustre comment une absence de lame d’air peut détériorer un contreventement. La ventilation reste donc une fonction à maintenir pendant toute la vie du bardage.
Organiser les interfaces entre corps d’état
Figer les cotes avant de commander
Le bardeur ne peut pas rattraper seul une baie, une bavette ou une couvertine dessinée trop tard. Un carnet de détails coté fixe la position du nu fini, l’épaisseur de la lame, la sortie des appuis, les relevés et la profondeur des tableaux. Chaque entreprise valide les dimensions qui conditionnent son ouvrage.
Repérez aussi les luminaires, descentes, stores, garde-corps et unités extérieures. Leurs supports traversent parfois toute l’isolation. Une fixation ajoutée après coup peut percer le pare-pluie, écraser l’isolant ou rejeter l’eau derrière le parement.
Désigner le responsable de chaque raccord
Pour chaque interface, le dossier indique qui fournit, qui pose et qui contrôle la pièce. Cette règle simple évite le vide contractuel classique entre menuisier, couvreur, étancheur et façadier. Les prototypes de baie et de pied de façade sont acceptés avant la production en série.
Réceptionner le bardage avec des preuves utiles
Contrôler ce qui reste visible
La réception vérifie aplomb, planéité, alignement, largeur des joints, teinte, fixations et libre circulation de l’air aux entrées et sorties. Les grilles restent accessibles. Les bavettes possèdent pente, débord et relevés latéraux suffisants pour écarter l’eau de la lame.
Les réserves nomment une localisation et un défaut mesurable. « Finition à reprendre » est moins exploitable que « joint ouvert au tableau droit de la baie B12 ». Les reprises sont photographiées et contrôlées sans masquer un défaut de drainage par un cordon de mastic.
Conserver le dossier de l’ouvrage
Remettez plans de calepinage, notes de fixation, fiches produits, teintes, lots, photos avant fermeture et consignes d’entretien. Ce dossier permet de retrouver une lame compatible et de fixer ultérieurement un équipement sans perforer au hasard.
Une inspection après le premier hiver et après un épisode de vent fort complète la réception. Elle recherche déplacement, vibration, bruit nouveau, grille obstruée et trace d’eau. Corriger un détail précoce coûte bien moins qu’ouvrir une façade humide plusieurs années plus tard.
