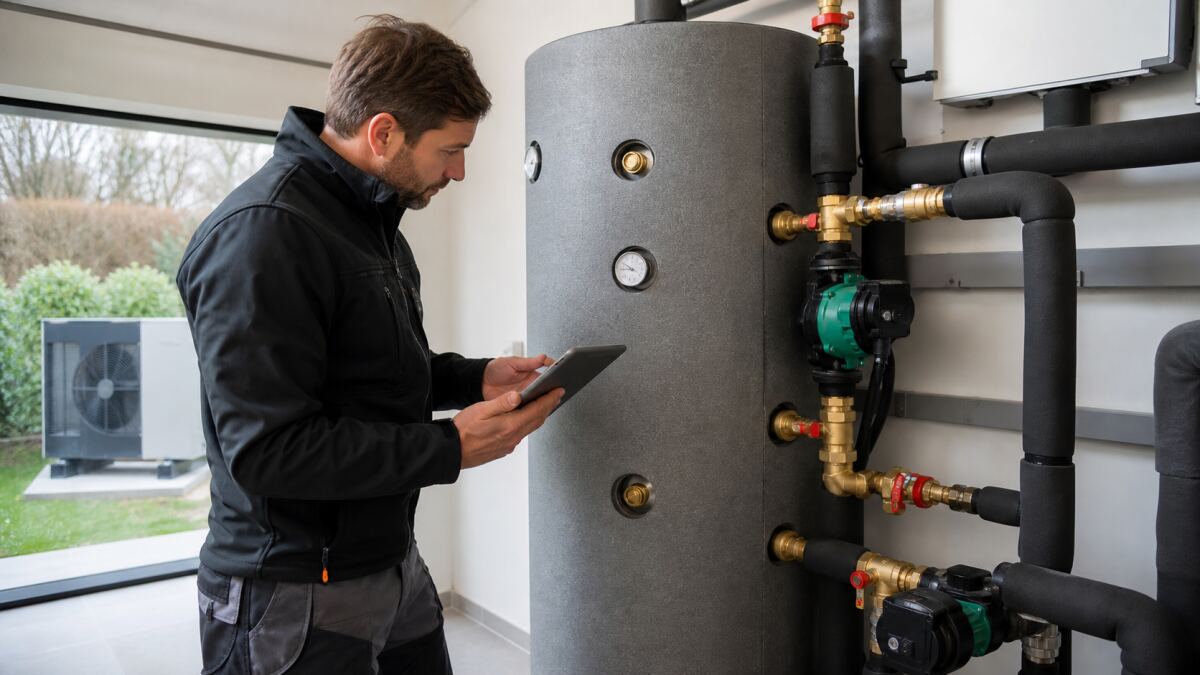

Un ballon tampon n’est ni obligatoire avec toute pompe à chaleur, ni inutile par principe. Il ajoute un volume d’eau qui peut assurer une durée minimale de fonctionnement, fournir l’énergie d’un dégivrage, découpler des débits ou absorber la fermeture de zones. Mais il peut aussi créer pertes thermiques, mélange et température de retour défavorable.
La bonne décision part de la notice de la PAC et du réseau réel : volume d’eau, puissance minimale modulée, nombre de circuits, robinets, plancher, circulateurs et stratégie de régulation. Le volume du ballon se calcule pour une fonction précise ; un ratio unique en litres par kilowatt n’est qu’un repère initial.
Distinguer les fonctions
Ajouter de l’inertie
Un volume supplémentaire stocke de l’énergie et allonge le cycle lorsque le besoin instantané descend sous la puissance minimale. Cela réduit les démarrages si la régulation et l’hydraulique l’utilisent réellement. Un ballon court-circuité par une vanne mal placée n’apporte pas cette inertie.
Découpler les débits
Avec plusieurs circulateurs, un ballon à quatre piquages peut séparer débit PAC et débit émetteurs. Ce découplage stabilise les pompes mais mélange parfois départ et retour. Un séparateur hydraulique ou une autre architecture peut répondre différemment.
Connaître la modulation de la PAC
Puissance minimale
Une machine inverter réduit sa puissance, mais jusqu’à une limite qui varie avec températures extérieure et d’eau. Demandez la courbe, pas seulement la puissance nominale. À mi-saison, la puissance minimale peut dépasser le besoin du logement.
Durée minimale de marche
Chaque fabricant fixe des conditions pour limiter le cyclage. L’ADEME rapporte qu’une PAC ne devrait pas multiplier les démarrages et arrêts et recommande de suivre l’historique dans son article sur la performance des pompes à chaleur air/eau.
Calculer le volume existant
Recenser tuyaux et émetteurs
Plancher chauffant, gros radiateurs et réseau ancien peuvent contenir beaucoup d’eau. Longueurs et diamètres permettent une estimation, complétée par les fiches des appareils. Ne comptez pas un circuit qui se ferme lorsque la PAC fonctionne.
Déduire le volume disponible
Un ballon d’eau chaude sanitaire ne fait généralement pas partie du volume chauffage, sauf architecture spécifique. L’échangeur à plaques et les branches isolées par vannes sont examinés. Le calcul retient la configuration la plus défavorable.
Calculer l’inertie nécessaire
Partir de l’énergie à absorber
La différence entre puissance minimale et besoin, multipliée par la durée de marche souhaitée, donne l’énergie à stocker. Le volume dépend ensuite de l’écart de température admissible de l’eau. Plus cet écart est faible, plus le volume nécessaire augmente.
Appliquer les exigences fabricant
La notice peut imposer un volume minimal ou un ballon selon les zones et émetteurs. Ces conditions priment pour garantie et fonctionnement. Le cahier ADEME sur les études PAC souligne l’attention à porter au dimensionnement du ballon pour éviter les courts cycles.
Prévoir le dégivrage
Fournir de l’énergie
Une PAC air/eau inverse son cycle pour dégivrer l’unité extérieure et prélève de la chaleur au réseau. Un volume trop faible ou des zones fermées peuvent provoquer chute de température ou défaut. Le fabricant précise volume et débit disponibles.
Éviter l’appoint inutile
Un mauvais montage peut appeler une résistance à chaque dégivrage. Le réglage vérifie seuils, température du tampon et disponibilité des circuits. Le suivi par temps humide et froid est indispensable à la réception.
Choisir deux ou quatre piquages
Ballon en série
À deux piquages, tout le débit traverse généralement le ballon. Il ajoute un volume simple avec moins de mélange, mais sa position et les circulateurs doivent respecter la notice. Les pertes de charge restent calculées.
Ballon en découplage
À quatre piquages, les circuits peuvent avoir des débits différents. Si le débit secondaire dépasse le primaire, de l’eau de retour se mélange au départ et abaisse la température émetteurs. Dans l’autre sens, du départ chaud revient vers la PAC et dégrade son rendement.
Limiter le mélange
Respecter la stratification
Piquages, vitesses et position du ballon influencent les couches de température. Un court-circuit interne détruit l’écart utile. Les diamètres et déflecteurs du fabricant sont respectés ; on ne raccorde pas selon la seule proximité des tuyaux.
Mesurer les quatre températures
Des sondes sur départ et retour primaire et secondaire montrent le mélange. Relevez-les à charge stable et lors de fermeture de zones. Une température de départ PAC élevée mais des radiateurs tièdes peut venir du ballon, pas de la machine.
Positionner les sondes
Sonde de régulation
Sa hauteur détermine le volume réellement utilisé. Trop près d’un piquage, elle réagit aux turbulences ; trop haute ou basse, elle provoque des cycles inadéquats. Utilisez le doigt de gant prévu et assurez un bon contact.
Sondes de suivi
Des capteurs supplémentaires permettent de comprendre stratification et pertes. Étiquetez-les et comparez avec thermomètres étalonnés. Une sonde collée sans isolation mesure aussi l’air du local.
Choisir l’emplacement
Rester dans le volume protégé
Un ballon dans un garage froid perd de la chaleur et peut exposer les canalisations au gel. Placez-le près de la PAC et des collecteurs, accessible pour purge, vase, sondes et remplacement. Vérifiez le poids plein sur le plancher.
Réduire les longueurs
Chaque mètre augmente volume, perte et délai. Les tuyaux sont calorifugés continûment, y compris vannes et raccords compatibles. Un ballon très bien isolé relié par des tubes nus reste une source de pertes.
Dimensionner les circulateurs
Respecter le débit PAC
La pompe exige un débit minimal et une plage de différence de température. Pertes de charge du ballon, filtre et échangeur sont incluses. Un circulateur surdimensionné consomme et peut brasser le tampon.
Équilibrer les branches
Plancher et radiateurs reçoivent leurs débits de calcul. Des robinets qui ferment ne doivent pas laisser la PAC sans circulation. Bypass, zone toujours ouverte ou volume tampon sont coordonnés, jamais ajoutés isolément.
Gérer plusieurs zones
Éviter le tout-ou-rien généralisé
Si chaque thermostat ferme une vanne, le volume disponible varie brutalement. La PAC a besoin d’une demande stable et d’une loi d’eau. Le système privilégie une régulation climatique, avec corrections limitées par zone.
Définir une zone de référence
Une zone ouverte peut fournir le débit minimal, si elle ne surchauffe pas. Son thermostat, sa vanne et son émetteur sont choisis pour cette fonction. La stratégie est expliquée à l’utilisateur afin qu’il ne ferme pas tous les robinets.
Régler la loi d’eau
Produire la température minimale
La température de départ augmente avec le froid extérieur selon les besoins. Une loi trop haute dégrade le rendement et charge inutilement le tampon. Réglez pente et parallèle à partir des pièces les plus défavorisées.
Limiter les abaissements
Un arrêt nocturne profond exige un redémarrage puissant et chaud. Une PAC préfère souvent une température stable avec petite réduction. L’ADEME rappelle dans son guide sur les pompes à chaleur l’importance du bilan et des émetteurs basse température.
Éviter les mauvais montages
Ballon sur le mauvais retour
Un branchement qui permet à l’eau de contourner le volume ne résout pas le cyclage. Des clapets peuvent être nécessaires pour imposer le sens. Le schéma constructeur est adapté par calcul, pas redessiné pour gagner deux raccords.
Départs et retours inversés
Une inversion détruit la stratification et peut créer un court-circuit. Étiquetez avant remplissage et vérifiez les températures au démarrage. Corriger par la régulation ne compense pas une hydraulique inversée.
Traiter l’air et les boues
Purger aux bons points
Le ballon peut devenir un point de séparation d’air s’il est conçu ainsi. Purgeur accessible, pression et vase sont contrôlés. Un bruit permanent indique une cause à traiter, pas une purge quotidienne normale.
Protéger l’échangeur
Une rénovation peut libérer boues et magnétite. Rinçage, pot à boues et filtre sont dimensionnés et entretenus. Le ballon ne doit pas devenir le seul décanteur impossible à nettoyer.
Isoler le ballon
Lire les pertes statiques
Comparez classe, épaisseur et pertes déclarées. Les piquages et accessoires peuvent représenter une part importante. Une housse ajoutée ne doit pas couvrir composants électriques ou plaques nécessaires.
Mesurer le refroidissement
Hors demande, suivez la baisse de température et la consommation de maintien. Un thermosiphon dans une canalisation peut vider le ballon même bien isolé. Clapet ou lyre doit respecter l’hydraulique.
Mettre en service
Rincer et dégazer
Le réseau est rincé, rempli avec l’eau ou le fluide prescrit, purgé et mis à pression. Contrôlez vase d’expansion à froid. Une eau chargée ne doit pas passer dans l’échangeur neuf.
Tester toutes les zones
Ouvrez puis fermez progressivement les circuits pour observer débit, cycles et températures. Simulez production d’eau chaude et dégivrage si possible. Les paramètres initiaux sont archivés.
Suivre les cycles
Compter les démarrages
La régulation ou un compteur permet de suivre heures et nombres de départs. Calculez la durée moyenne de cycle par période comparable. Une forte hausse à mi-saison signale réglage, zone ou volume insuffisant.
Mesurer l’énergie complète
Compresseur, appoint et circulateurs entrent dans la consommation. Un tampon qui réduit les démarrages mais augmente fortement les pertes peut dégrader le bilan. Comparez énergie thermique utile et électricité.
Décider sans automatisme
Quand le ballon est utile
Volume réseau inférieur au minimum, nombreuses zones, débit variable, besoin de dégivrage ou découplage peuvent le justifier. La fonction, le volume et le schéma sont écrits. Le ballon n’est pas une assurance générale contre une étude insuffisante.
Quand il peut être évité
Une PAC très modulante sur un plancher ouvert avec volume et débit suffisants peut fonctionner en direct selon sa notice. Moins de composants réduit pertes et pompage. La décision est validée par calcul et fabricant.
Comparer les devis
Demander la note de calcul
Elle indique volume existant, minimum fabricant, puissance minimale, durée de cycle, écart de température et besoin de dégivrage. Le schéma montre sens des flux, sondes, pompes et vannes. Une ligne « ballon tampon 100 L » sans justification n’est pas suffisante.
Prévoir la réception
Déposez une demande de devis avec plans et radiateurs. Exigez mesures de débit, températures, démarrages et réglages. Comparez aussi les conseils du guide sur le dimensionnement géothermique si la PAC capte le sol.
Retenir l’essentiel
Une fonction avant un volume
On n’achète pas des litres : on résout un problème de cycle, débit, dégivrage ou découplage. Chaque fonction produit un schéma différent. Le calcul précède le catalogue.
Mesurer après pose
Le ballon utile allonge les cycles sans imposer une température plus haute ni une pompe énergivore. Seuls les relevés en conditions réelles le prouvent. Si le résultat n’est pas atteint, hydraulique et régulation sont reprises.
Questions fréquentes sur le ballon tampon
Est-ce le même ballon que l’eau chaude sanitaire ?
Non dans la plupart des installations. Le tampon contient l’eau du circuit de chauffage ; le ballon sanitaire stocke l’eau destinée aux robinets ou la chauffe via un échangeur. Un ballon combiné peut réunir des fonctions, mais son schéma et ses volumes doivent être explicités.
Plus grand est-il toujours meilleur ?
Un grand volume allonge certains cycles mais augmente encombrement, coût, pertes et délai de réponse. Il peut aussi nécessiter un circulateur plus puissant. Le calcul cherche le volume suffisant pour la fonction, pas le maximum qui entre dans le local.
Peut-il corriger une PAC surdimensionnée ?
Il peut réduire le cyclage en absorbant l’excès ponctuel, mais ne supprime ni coût, ni puissance minimale élevée, ni rendement dégradé. Comparez correction hydraulique, remplacement futur et travaux sur les émetteurs. Le tampon est un amortisseur, pas une nouvelle étude thermique.
Pourquoi la PAC tourne longtemps après l’arrêt des thermostats ?
Elle peut charger le ballon jusqu’à sa consigne, assurer un cycle minimal ou terminer un dégivrage. Vérifiez position des sondes et logique. Si elle chauffe un volume inutilement haut, la régulation ou le schéma doit être repris.
Pourquoi les radiateurs sont tièdes malgré un ballon chaud ?
Un mélange dans un quatre-piquages, un circulateur secondaire faible, une vanne fermée ou une sonde mal placée peut abaisser le départ. Mesurez les quatre températures et débits. Monter la consigne PAC masque le défaut et réduit le COP.
Faut-il un ballon avec un plancher chauffant ?
Le plancher contient souvent déjà un volume important et reste ouvert, ce qui peut éviter un tampon selon la PAC. Plusieurs zones qui ferment, un faible volume ou une exigence de dégivrage peuvent toutefois le justifier. La notice et le calcul tranchent.
Faut-il un ballon avec des radiateurs ?
Cela dépend de leur volume, des robinets thermostatiques, de la modulation et du débit minimal. De gros radiateurs fonte peuvent apporter beaucoup d’inertie ; un réseau compact avec toutes les têtes fermantes en apporte peu. Relevez les composants au lieu de généraliser.
Peut-on utiliser un ancien ballon ?
Seulement si pression, température, état, piquages, isolation et fonction sont compatibles et documentés. Un ballon sanitaire émaillé n’est pas automatiquement un tampon. Corrosion, boues et absence de raccord adapté peuvent rendre la réutilisation risquée.
Où placer le vase d’expansion ?
Il est raccordé au point défini par le schéma hydraulique, près de la référence de pression du circulateur, et dimensionné sur tout le volume. Ajouter un ballon augmente le volume d’expansion ; l’ancien vase peut devenir insuffisant.
Quelle température stocker ?
La plus basse compatible avec le chauffage et la régulation. Stocker plus chaud pour « avoir de la réserve » dégrade le rendement et les pertes. La réserve utile dépend de l’écart de température et du volume, calculés sans dépasser les besoins des émetteurs.
Diagnostiquer un cyclage persistant
Tracer les cycles
Relevez démarrage, arrêt, températures, puissance et état des zones sur plusieurs heures. Une seule observation ne distingue pas thermostat, eau chaude, dégivrage et chauffage. Exportez l’historique si la régulation le permet.
Vérifier le débit
Un débit trop faible fait monter rapidement la température et arrête la PAC avant que le ballon soit chargé. Nettoyez filtre, purgez, ouvrez les vannes et mesurez. Ne changez pas la vitesse sans connaître la plage fabricant.
Vérifier l’hystérésis
Une différence marche-arrêt trop petite raccourcit le cycle ; trop grande crée des variations de confort. La sonde et son emplacement influencent la lecture. Ajustez dans les limites de la notice, puis observez plusieurs jours.
Réceptionner le calorifugeage du tampon
Inspecter les piquages
Les raccords chauds, brides et vannes sont isolés avec éléments démontables. Les étiquettes et purges restent visibles. Une mousse ouverte autour d’une sonde crée une perte et fausse sa mesure.
Tester les thermosiphons
Après arrêt prolongé, touchez prudemment ou mesurez les tuyaux montant du ballon. Une circulation naturelle peut vider la chaleur. Clapets, lyres ou position sont corrigés en restant compatibles avec la sécurité.
Prévoir l’évolution du réseau
Après isolation du logement
Les besoins baissent et le risque de cyclage augmente. Recalculez loi d’eau, puissance minimale et volume avant d’ajouter automatiquement un ballon. Une meilleure modulation ou une zone ouverte peut suffire.
Après ajout d’une zone
Une extension change débits et puissance. Le ballon et les circulateurs sont revérifiés. Ajouter deux piquages sans reprendre les sondes et la régulation peut dégrader tout le système existant.
