Une rallonge passée sous une porte n’est pas une alimentation d’abri. Dès qu’un éclairage, un congélateur, un établi ou une pompe doit fonctionner durablement, la ligne doit être calculée depuis le tableau de la maison jusqu’au dernier récepteur, avec sa chute de tension, ses protections et son cheminement.
Le besoin réel commande l’architecture. Deux lampes n’imposent pas le même câble qu’un atelier équipé d’une machine, mais enterrer une ligne trop juste condamne les évolutions. Le projet doit toutefois éviter le surdimensionnement aveugle et les attentes non protégées.
Mesurez la longueur réelle du tableau jusqu’à l’abri en suivant le tracé de la tranchée. Inventoriez éclairage, prises, chauffage, congélateur, pompe et outils susceptibles de fonctionner ensemble. Repérez les croisements avec eau, assainissement, télécommunication et accès de véhicules.
Identifiez la nature du sol, les zones de plantation et les futurs travaux de jardin. Vérifiez humidité, poussière, ventilation et risque de choc dans l’abri. Relevez la puissance disponible, le tableau amont et la prise de terre existante.
La chute de tension dépend de la longueur aller-retour, de la section et du courant réellement appelé. La protection amont protège la canalisation enterrée contre surcharge et court-circuit. Le fourreau et la profondeur réduisent les dommages mécaniques mais ne remplacent pas le câble adapté.
Un tableau local facilite la séparation des usages et la coupure de l’abri. Les appareils extérieurs nécessitent des enveloppes et différentiels correspondant à leur environnement. La simultanéité des usages détermine la puissance utile, pas la somme aveugle des plaques signalétiques.
Pour fixer le cadre technique, la fiche Promotelec sur les locaux non attenants précise que une dépendance peut être alimentée par une canalisation enterrée protégée en amont et conçue selon ses usages.
Classer les causes plausibles
Le projet est parti du diamètre d’une gaine sans calcul de câble. Une rallonge temporaire est devenue permanente et traverse une zone humide. Le tracé a été choisi sans plan des autres réseaux enterrés.
Le circuit de la maison utilisé en amont alimente déjà plusieurs charges. L’abri a évolué d’un rangement vers un atelier chauffé. La coupure locale et le repérage ont été oubliés parce que la distance semblait faible.
Mesurer dans un ordre sûr
Calculez courant d’emploi, section, protection et chute de tension pour le scénario simultané réaliste. Vérifiez la coordination avec la protection différentielle et le pouvoir de coupure disponible. Contrôlez le tracé, les rayons, les traversées et les remontées avant de refermer la tranchée.
Mesurez continuité de protection et isolement selon la procédure adaptée après pose. Testez la tension au bout de ligne avec une charge représentative. Déclenchez et identifiez chaque protection depuis l’abri avant la réception.
Si l’abri n’accueille que quelques usages faibles, une ligne dédiée simple peut suffire. Si plusieurs circuits ou machines sont prévus, retenez un tableau local correctement alimenté. Si la chute de tension est excessive, augmentez la section ou réduisez la puissance simultanée prévue.
Si le tracé traverse une future construction, déplacez-le avant de creuser. Si l’environnement est humide ou poussiéreux, choisissez une enveloppe adaptée et ventilée si nécessaire. Si l’usage futur reste incertain, posez un fourreau de réserve identifié plutôt qu’un câble non protégé.
Choisir une correction proportionnée
Réalisez une tranchée régulière avec fourreau approprié, protection mécanique et grillage avertisseur. Repérez le tracé sur un plan coté et aux entrées de bâtiment. Installez la protection amont calculée pour la ligne et non pour les seuls appareils actuels.
Placez une coupure locale accessible dans l’abri. Séparez éclairage, prises et usages spécialisés lorsque l’architecture le justifie. Obturez les passages sans bloquer l’écoulement ou créer de condensation dans les coffrets.
Pour choisir une correction compatible, le guide Legrand pour l’électricité au jardin précise que les matériels extérieurs, câbles enterrés et protections différentielles doivent être adaptés à l’eau, à la poussière et aux contraintes du jardin.
Refuser les raccourcis dangereux
Un câble trop petit peut conserver une tension correcte à vide puis chuter au démarrage d’une machine. Un fourreau rempli d’eau n’autorise pas l’emploi d’un câble non prévu pour cet environnement. Le grillage avertisseur n’empêche pas les dégâts si aucun plan n’est conservé.
Une prise de terre improvisée dans l’abri peut créer une coordination dangereuse avec celle de la maison. Une protection plus forte pour éviter les déclenchements peut surcharger la ligne. Une tranchée ouverte sans repérage des réseaux expose les personnes et les ouvrages.
Le dossier sur le choix des circuits et matériels électriques au jardin complète cette analyse.
Vérifier les références applicables
Pour préparer la réception, la définition Enedis du câble électrique de liaison précise que la liaison entre le coffret de branchement et l’installation intérieure emprunte un câble enterré dont le cheminement doit rester identifiable.
Pour l’alimentation permanente d’un abri de jardin depuis le tableau de la maison, l’absence de tension doit être vérifiée avec une méthode et un appareil adaptés par une personne compétente.

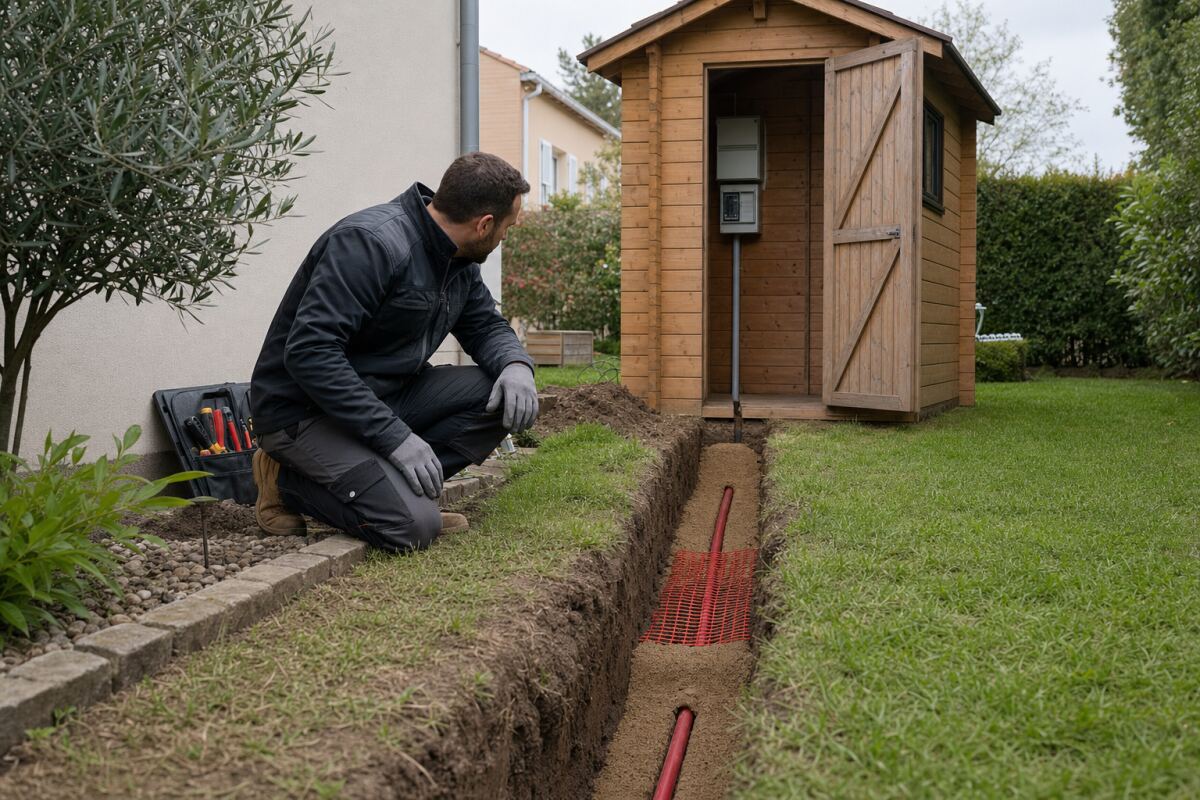

Cette photographie sert à obtenir une ligne protégée, repérable et maintenable qui supporte les usages prévus sans rallonge permanente.
Pour l’alimentation permanente d’un abri de jardin depuis le tableau de la maison, le dimensionnement inclut les pointes de démarrage, la simultanéité des usages et l’évolution vraisemblable de l’installation.
Comparer des devis portant sur le même résultat — Alimenter un abri de jardin
Pour l’alimentation permanente d’un abri de jardin depuis le tableau de la maison, l’offre cohérente décrit le défaut constaté, le résultat attendu et le contrôle qui prouvera la correction.
Contrôler avant de refermer
La section et la protection correspondent au calcul conservé dans le dossier. La continuité du conducteur de protection est mesurée jusqu’au dernier point. La chute de tension reste acceptable sous la charge de réception.
Réceptionner sous charge réelle
La coupure locale et les protections sont accessibles et correctement étiquetées. Le plan coté montre le cheminement et les croisements enterrés. Tous les coffrets, prises et luminaires conviennent à l’exposition réelle.
Éviter les promesses absolues
La bonne intervention permet de obtenir une ligne protégée, repérable et maintenable qui supporte les usages prévus sans rallonge permanente sans diminuer la protection des personnes ni déplacer le risque vers un autre circuit.
Le second guide sur les critères qui justifient ou non le remplacement d’un tableau électrique aide à replacer le chantier dans le fonctionnement du logement.
La méthode en sept décisions
Pour l’alimentation permanente d’un abri de jardin depuis le tableau de la maison, la qualité du résultat tient autant à la mesure, au dimensionnement et à la réception qu’au matériel posé.
